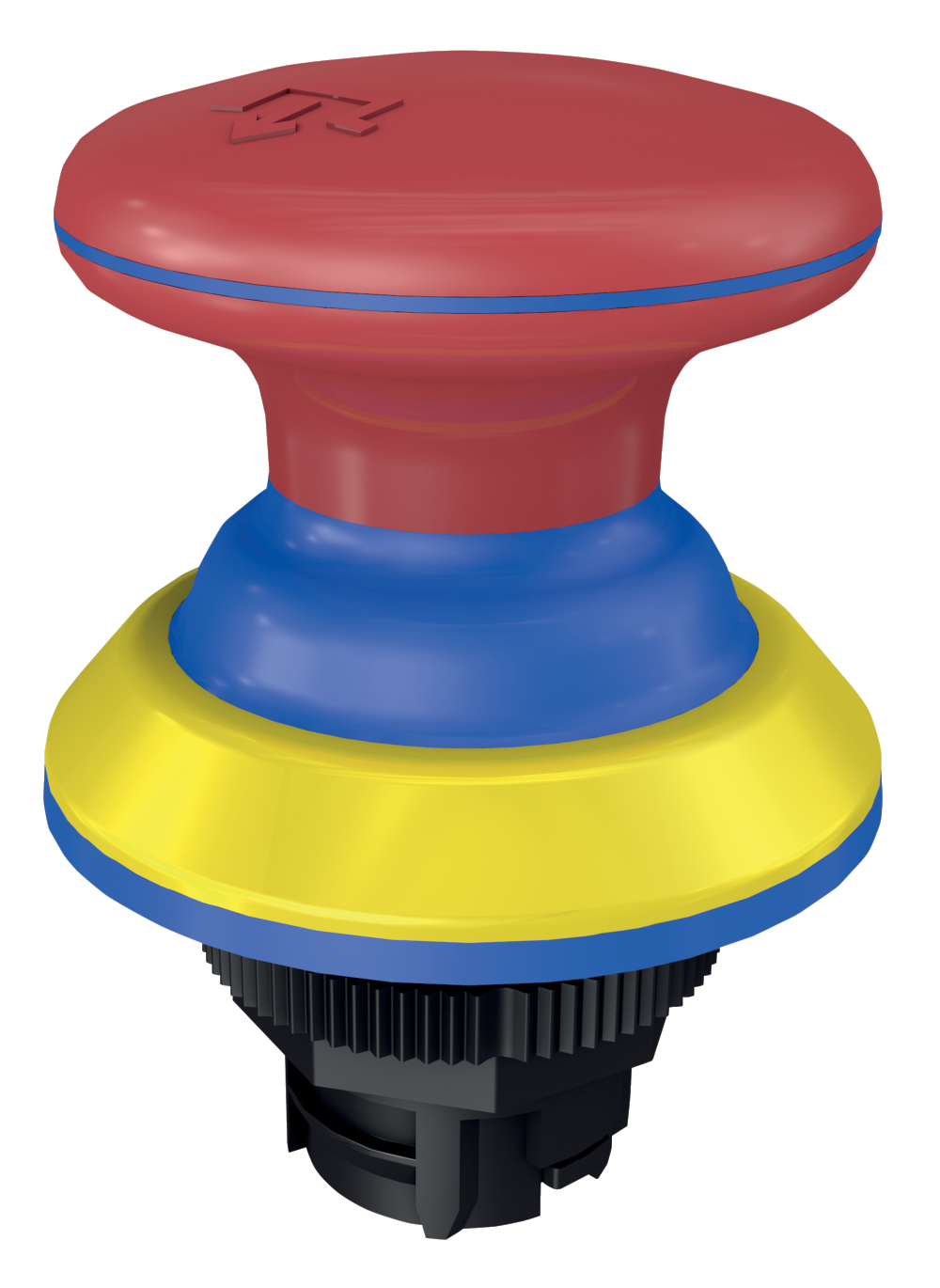

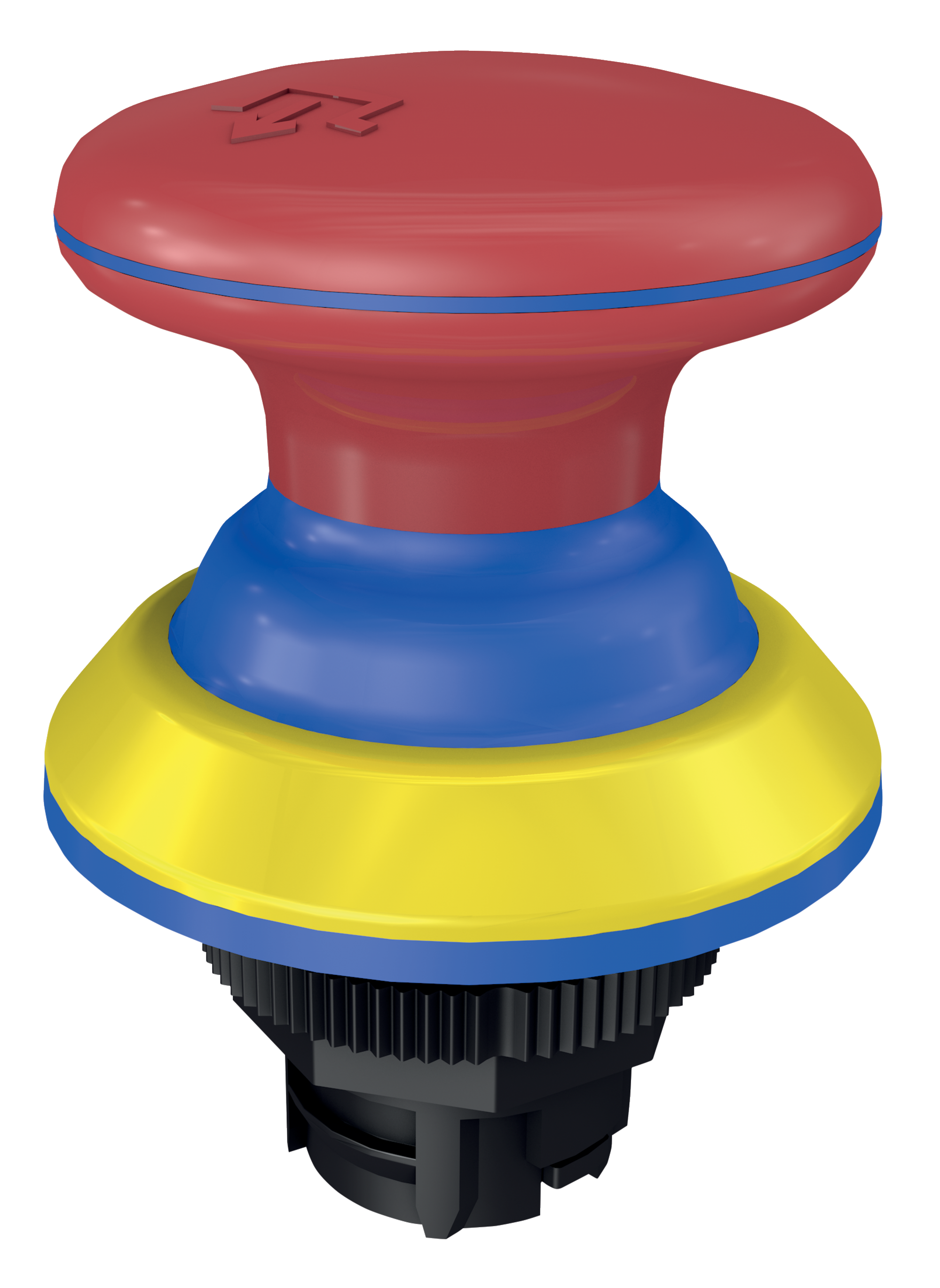

HDRZ40-BL-RT-GB

Código do item: 103037906
HDRZ40-BL-RT-GB

Downloads

ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados
  • design Higiênico
  • com fundo amarelo integrado
  • elementos de vedação azuis e visíveis

Código para encomenda

Descrição do tipo de produtos

HDRZ40-BL-RT-GB
Número de artigo (Número de encomenda)

103037906
EAN (European Article Number)

4030661617206
Número eCl@ss, versão 12.0

27-37-12-12
Número eCl@ss, versão 11.0

27-37-12-12
Número eCl@ss, versão 9.0

27-37-12-12
Número ETIM, versão 7.0

EC001038
Número ETIM, versão 6.0

EC001038

Homologações - Instruções

Certificados

cULus

hygiene tested

Propriedades globais

Instruções

EN IEC 60947-5-1

EN IEC 60947-1

DIN EN 1672-2
Versão

Montagem elemento frontal
Formato

Mecanismo de mola integrado
Condição de instalação (mecânico)

all surfaces min 3° to the horizontal
Tipo de selagem

Membrana

Vedante
Material dos acionadores

Plástico, termoplástico reforçado com fibra de vidro
Material do anel frontal

Plástico
Material dos rolamentos

Silicone
Cor do elemento de contato

vermelho
Cor do anel frontal

amarelo
Cor dos foles

Azul
Cor da vedação

Azul
Peso bruto

63 g

Propriedades globais - Características

Mecanismo de mola integrado

Sim
Retenção

Sim
Isolação total

Sim
Número de chave de posição

1
Número de elementos de contacto, máximo

4
Anti-torsion protection

Sim

Classificação

Vida útil

20 Ano(s)

Dados mecânicos

Desbloqueio

Libera ao puxar
Resistência mecânica, Botão "Paragem de Emergência"

100.000 comutações
Curso de atuação

5,5 mm
Força de restabelecimento, mínimo

50 N
Fixação

Porca de centro
Binário de aperto das porcas, máximo

4 Nm
Força de acionamento típica da PARAGEM DE EMERGÊNCIA

50 N
Força de acionamento típica do botão de pressão

50 N

Dados mecânicos - dimensões

Largura máxima

46 mm
Altura

86 mm
Altura de montagem

38 mm
Nota (altura de montagem)

Altura à frente do painel frontal.
Profundidade de montagem

48 mm
Orientação (profundidade de montagem)

Profundidade atrás do painel frontal, incluindo um elemento de contato.
Diâmetro do cabeçote de atuação

40 mm
Cor do anel frontal

45 mm
Diâmetro para instalação ou montagem

22,3 mm
Espessura do frontal do painel, mínima

1,5 mm
Espessura do frontal do painel, máxima

6 mm
Espaçamento

65 x 65 mm

Ambiente

Tipo de proteção

IP67

IP69K
Temperatura ambiente

-25 ... +80 °C
Máxima umidade relativa

93 %
Orientação (humidade relativa)

não condensado

sem gelo
Resistência a vibrações conforme EN 60068-2-6:

5 g

Resistência a impactos

<50 g (EN 60068-2-27)
Altura de instalação permitida sobre NN, máximo

2.000 m

Dados elétricos

Frequência de comutação da PARAGEM DE EMERGÊNCIA, máximo

600 /h

Escopo do fornecimento

Orientação (Escopo do fornecimento, número e tipo)

Fornecimento com suporte de contacto SMF

Filtro de idioma

Se um documento não estiver disponível no idioma escolhido, será utilizada a versão em Inglês.

Ficha técnica

Alemão (2026-04-17)
Chinês (2026-04-17)
Dinamarquês (2026-04-17)
Espanhol (2026-04-17)
Finlandês (2026-04-17)
Francês (2026-04-17)
Holandês (2026-04-17)
Inglês (2026-04-17)
Italiano (2026-04-17)
Japonês (2026-04-17)
Norueguês (2026-04-17)
Polonês (2026-04-17)
Português (2026-04-17)
Português (2026-04-17)
Sueco (2026-04-17)
Turco (2026-04-17)

Manual de instruções e Declaração de conformidade

HDRZ (1,3 MB, 2025-02-07)
HDRZ (1,3 MB, 2024-11-05)
HDRZ (1,3 MB, 2024-11-05)
HDRZ (1,3 MB, 2024-11-05)
HDRZ (1,2 MB, 2024-09-20)
HDRZ (1,3 MB, 2024-08-22)

Declaração do fabricante KAS

Manufacturer's declaration according to REGULATION (EU) 10/2011

 (138,9 kB, 2024-09-27)

Herstellererklärung nach VERORDNUNG (EU) 10/2011

 (142,1 kB, 2024-09-27)

Certificação DGUV

HDT, HDL, HDRZ40, HDTP40, HDLP30, HDTP30, HWSE, HWS, HWST, HWT, HWTS, HHS, HDAN6, HML, HB (591,1 kB, 2025-03-27)
HDT, HDL, HDRZ40, HDTP40, HDLP30, HDTP30, HWSE, HWS, HWST, HWT, HWTS, HHS, HDAN6, HML, HB (223,9 kB, 2024-09-25)

Certificação UL

HB / HDL / HDL / HDLP30 / HDT / HDTP30 / HDTP40 / HDRZ40 / HML / HWT21 / HWT32 / HWS21 / HWS32 / HWTS32 / HWST32 (329,0 kB, 2025-01-23)
