FH 521
Código do item:
101138414
FH 521
Código do item:
101138414
Downloads
ePLAN
Dados
CADENAS
CAD Dados
SISTEMA
Dados
- Fixed hinge
Código para encomenda
| Descrição do tipo de produtos |
FH 521 |
| Número de artigo (Número de encomenda) |
101138414 |
| EAN (European Article Number) |
4030661104522 |
| Número eCl@ss, versão 12.0 |
27-27-06-92 |
| Número eCl@ss, versão 11.0 |
27-27-06-92 |
| Número eCl@ss, versão 9.0 |
27-27-06-92 |
| Número ETIM, versão 7.0 |
EC002594 |
| Número ETIM, versão 6.0 |
EC002594 |
Propriedades globais
| Peso bruto |
115 g |
Dados mecânicos - dimensões
| Largura |
30 mm |
| Altura |
40 mm |
| Profundidade |
17 mm |
Escopo do fornecimento
| Escopo do fornecimento do material Mintage |
Conector vazio Trincos de bloqueio 2x parafusos M 5 x 20 conforme ISO 7380 |

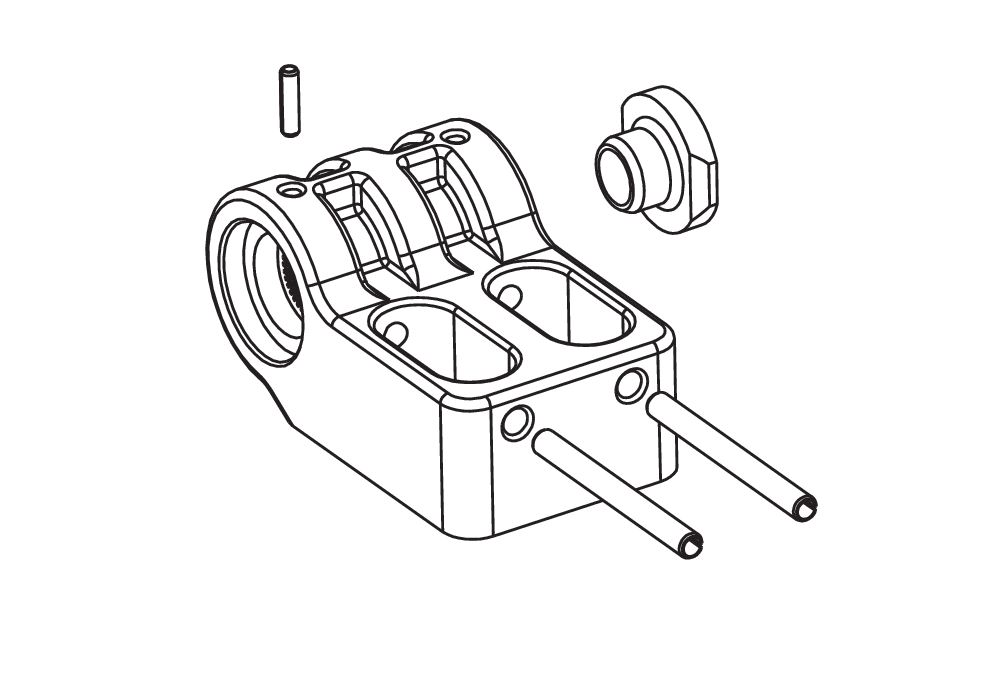

Foto do produto (foto individual do catálogo )

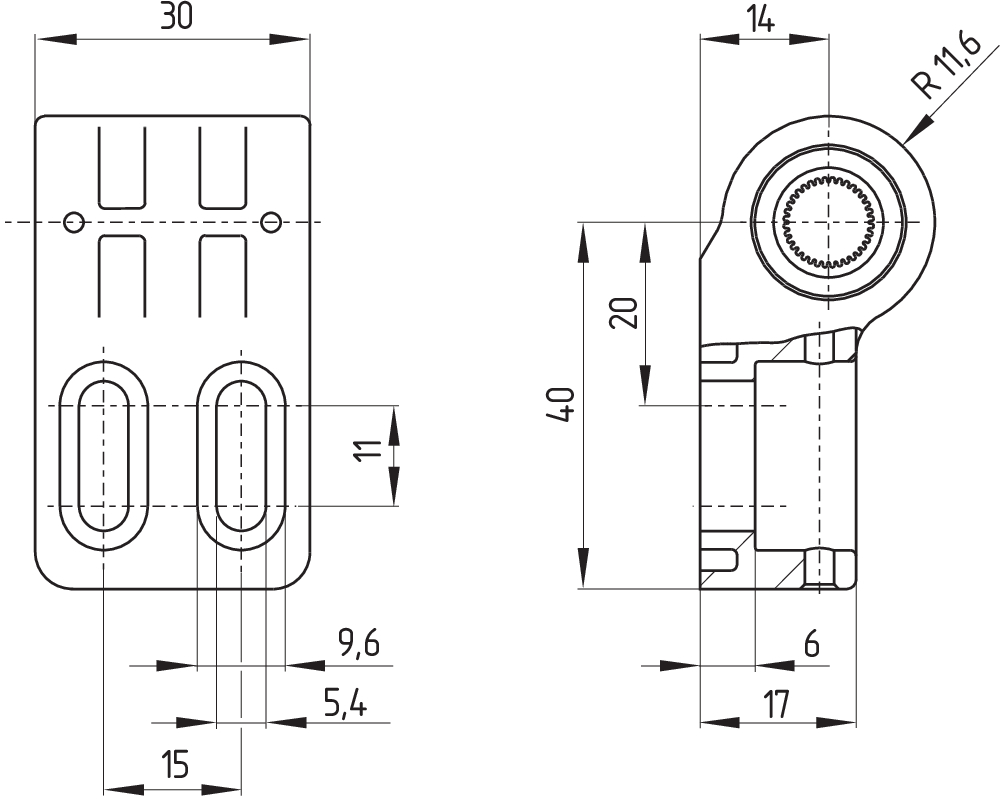

Desenho dimensional componente básico
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
