FAC63
FAC63
Downloads
- Montagem simétrica, possível aparafusamento de ambos os lados
- Montagem frontal
Código para encomenda
| Código ACE Schmersal |
162038 |
| Descrição do tipo de produtos |
FAC63 |
| Número de artigo (Número de encomenda) |
163061823 |
| EAN (European Article Number) |
7899326103174 |
| Número eCl@ss, versão 12.0 |
27-37-13-02 |
| Número eCl@ss, versão 11.0 |
27-37-13-02 |
| Número eCl@ss, versão 9.0 |
27-37-13-02 |
| Número ETIM, versão 7.0 |
EC000041 |
| Número ETIM, versão 6.0 |
EC000041 |
Homologações - Instruções
| Certificados |
cULus |
Propriedades globais
| Versão |
Contato Auxiliar para Seccionadora topo de 40/63 A |
| Material do invólucro |
Plástico |
| Cor dos invólucros |
Preto |
| Peso bruto |
41 g |
Propriedades globais - Características
| Isolação total |
Sim |
| Número de contatos auxiliares |
2 |
| Número de normalmente fechados |
1 |
| Número de normalmente abertos |
1 |
Dados mecânicos
| Fixação |
parafusos |
Dados mecânicos - dimensões
| Type of electrical connection |
Bornes com rosca |
| Secção mínima dos cabos de conexão, |
1 mm², rígido 1 mm², flexívell |
| Secção máxima dos cabos de conexão, |
1.5 mm², flexível 1.5 mm², rígido |
| Orientação (secção dos cabos de conexão) |
Todas as indicações sobre a secção dos cabos incluem os fios condutores. |
| Seção do cabo/fio |
16 AWG |
| Binário de aperto dos terminais |
1,7 Nm |
Dados mecânicos - dimensões
| Comprimento |
60 mm |
| Largura |
41 mm |
| Altura |
18 mm |
Dados elétricos
| Corrente de ensaio térmico |
16 A |
| Medição da tensão de operação |
500 VAC |
| Categoria de aplicação AC-15 |
440 VAC |
| Categoria de aplicação AC-15 |
4 A |
| Princípio de comutação |
Comutação lenta |
| Elemento de comutação |
Normalmente fechado (NF), Contato normalmente aberto (NA) |
Dados gerais
| Orientação (Aplicações de aplicação) |
Módulo adicional para instalação posterior da chave seccionadora de montagem frontal |
Escopo do fornecimento
| Orientação (Escopo do fornecimento, número e tipo) |
Parafusos de montagem incluídos na entrega |
Filtro de idioma
Ficha técnica
Certificação UL
Faça download da versão mais recente do Adobe Reader

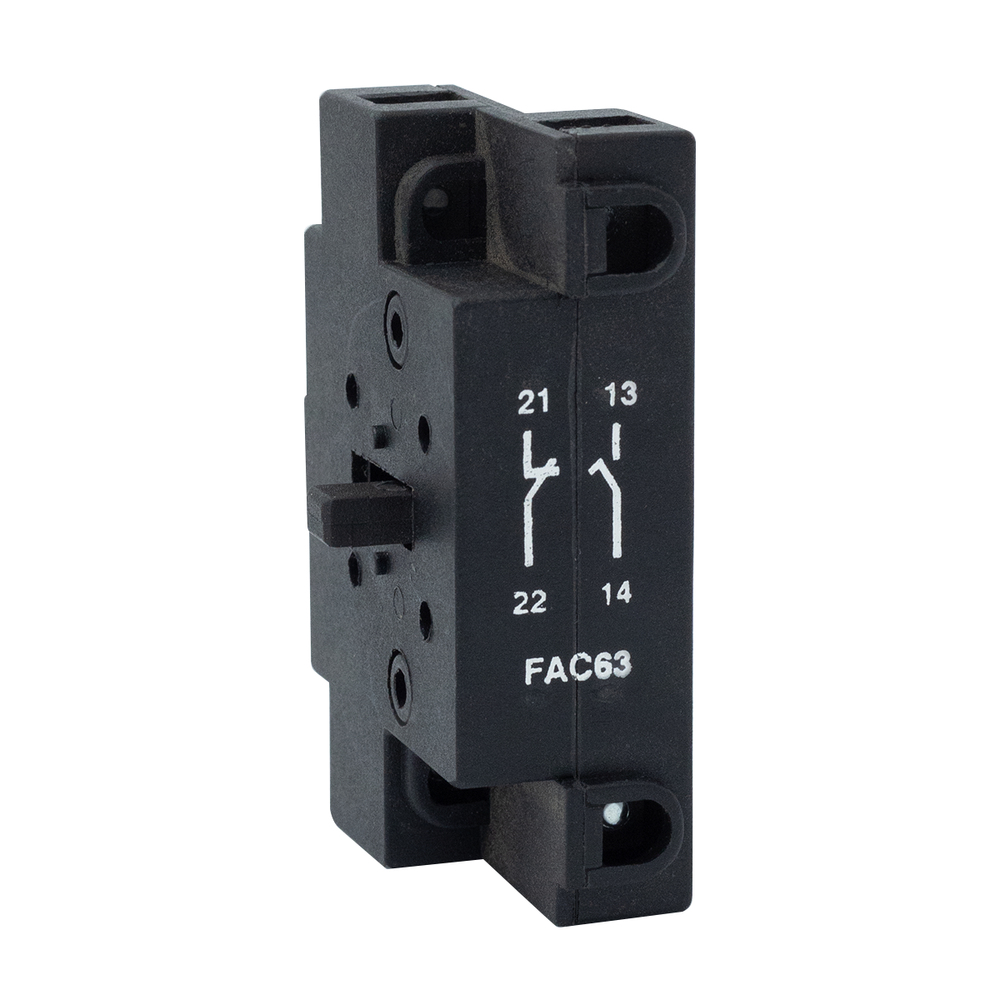

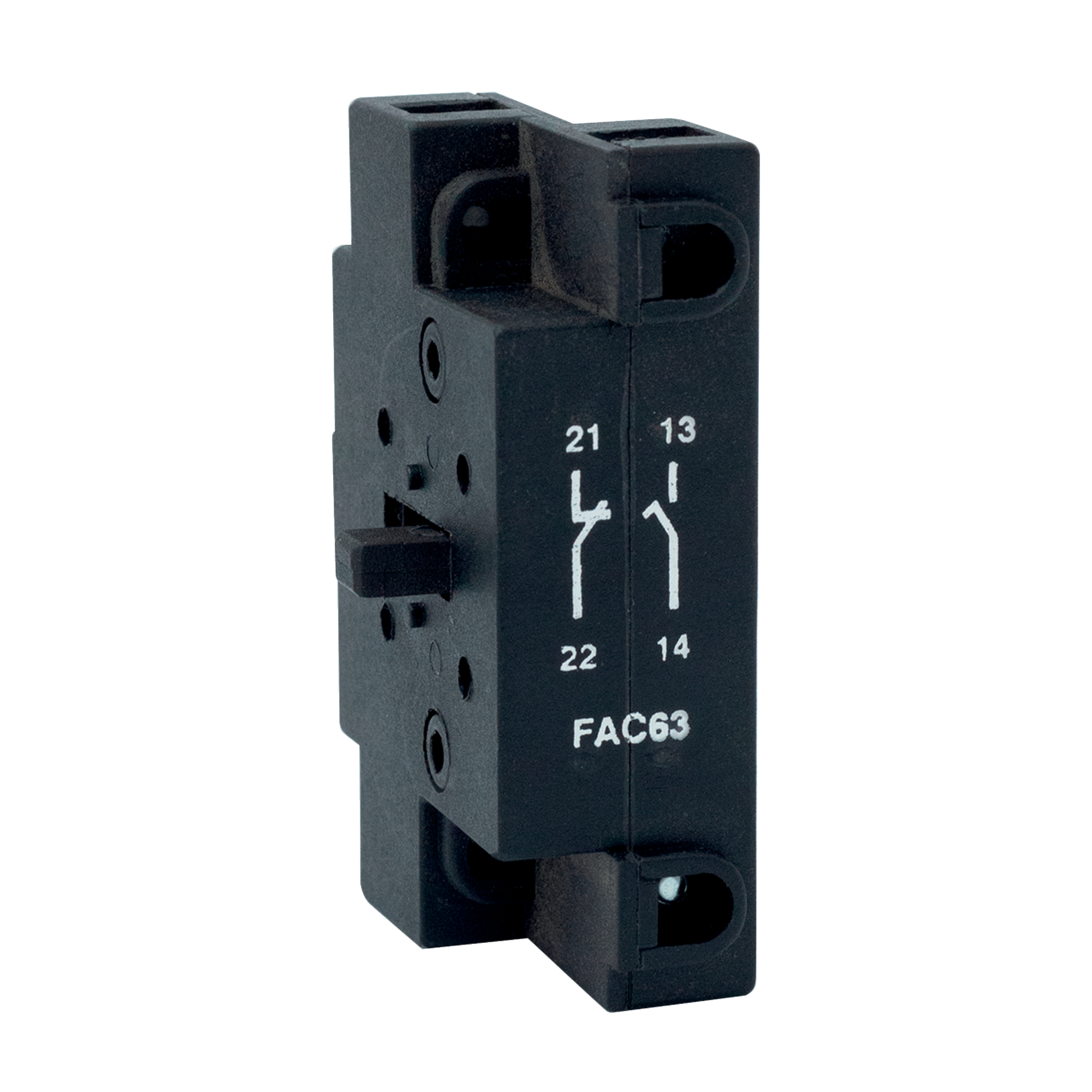

Foto do produto (foto individual do catálogo )
ID: kfac63f01
| 259,1 kB | .jpg | 352.778 x 352.778 mm - 1000 x 1000 px - 72 dpi
| 33,9 kB | .jpg | 123.47200000000001 x 123.47200000000001 mm - 350 x 350 px - 72 dpi
| 32,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 34,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,8 MB | .png | 169.333 x 169.333 mm - 2000 x 2000 px - 300 dpi
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
