FAC125

Código do item: 163061824

FAC125

Código do item: 163061824

Downloads

ePLAN Dados

CADENAS CAD Dados

SISTEMA Dados

Quantidade

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.

Generated at: 02/05/2026 12:19

Código ACE Schmersal	162026
Descrição do tipo de produtos	FAC125
Número de artigo (Número de encomenda)	163061824
EAN (European Article Number)	7895054768500
Número eCl@ss, versão 12.0	27-37-13-02
Número eCl@ss, versão 11.0	27-37-13-02
Número eCl@ss, versão 9.0	27-37-13-02
Número ETIM, versão 7.0	EC000041
Número ETIM, versão 6.0	EC000041

Versão	Contato Auxiliar para Seccionadora base de 125A Contato Auxiliar para Seccionadora base de 25A Contato Auxiliar para Seccionadora base de 40/63A Contato Auxiliar para Seccionadora base de 80A Contato Auxiliar para Seccionadora topo de 125A Contato Auxiliar para Seccionadora topo de 16/20A Contato Auxiliar para Seccionadora topo de 25A Contato Auxiliar para Seccionadora topo de 40/63A Contato Auxiliar para Seccionadora base de 125A Contato Auxiliar para Seccionadora base de 25A Contato Auxiliar para Seccionadora base de 40/63A Contato Auxiliar para Seccionadora base de 80A Contato Auxiliar para Seccionadora topo de 125A Contato Auxiliar para Seccionadora topo de 16/20A Contato Auxiliar para Seccionadora topo de 25A Contato Auxiliar para Seccionadora topo de 40/63A Contato Auxiliar para Seccionadora base de 125A Contato Auxiliar para Seccionadora base de 25A Contato Auxiliar para Seccionadora base de 40/63A Contato Auxiliar para Seccionadora base de 80A Contato Auxiliar para Seccionadora topo de 125A Contato Auxiliar para Seccionadora topo de 16/20A Contato Auxiliar para Seccionadora topo de 25A Contato Auxiliar para Seccionadora topo de 40/63A Contato Auxiliar para Seccionadora topo de 125 A
Material do invólucro	Plástico
Cor dos invólucros	Preto
Peso bruto	58 g

Isolação total	Sim
Número de contatos auxiliares	2
Número de normalmente fechados	1
Número de normalmente abertos	1

Type of electrical connection	Bornes com rosca
Secção mínima dos cabos de conexão,	1 mm², rígido 1 mm², flexívell
Secção máxima dos cabos de conexão,	1.5 mm², flexível 1.5 mm², rígido
Orientação (secção dos cabos de conexão)	Todas as indicações sobre a secção dos cabos incluem os fios condutores.
Seção do cabo/fio	16 AWG
Binário de aperto dos terminais	1,7 Nm

Comprimento	72 mm
Largura	46,5 mm
Altura	21 mm

Carrinho

Entrar Cadastre-se

FAC125

FAC125

Código para encomenda

Homologações - Instruções

Propriedades globais

Propriedades globais - Características

Dados mecânicos

Dados mecânicos - dimensões

Dados mecânicos - dimensões

Dados elétricos

Dados gerais

Escopo do fornecimento

Filtro de idioma

Ficha técnica

Certificação UL

Faça download da versão mais recente do Adobe Reader

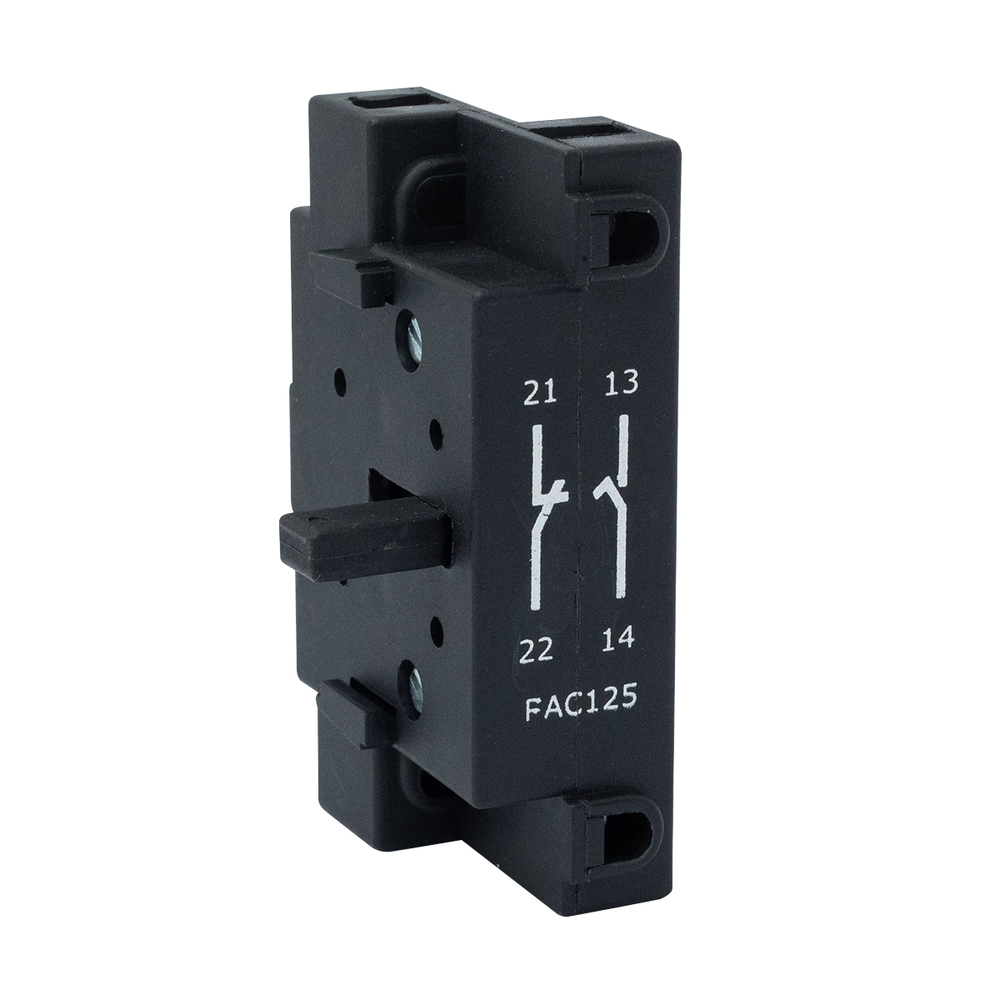

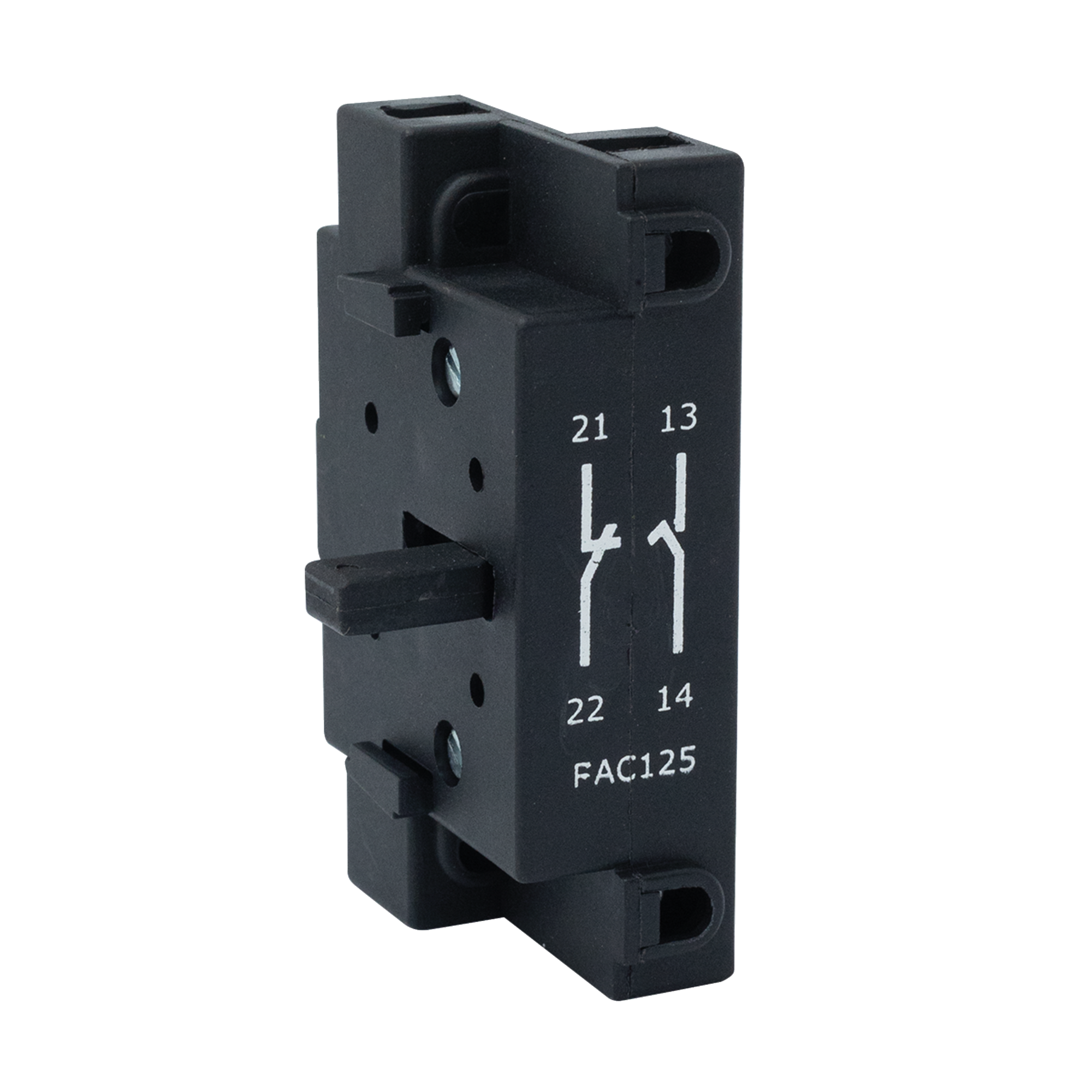

Foto do produto (foto individual do catálogo )

Corrente de ensaio térmico	16 A
Medição da tensão de operação	500 VAC
Categoria de aplicação AC-15	440 VAC
Categoria de aplicação AC-15	4 A
Princípio de comutação	Comutação lenta
Elemento de comutação	Normalmente fechado (NF), Contato normalmente aberto (NA)
