EX-T1K335-11YUE
- Zona EX 1 e 21
- Invólucro metálico
- Boa resistência contra a ação do óleo e da benzina
- 40,5 mm x 76 mm x 38 mm
- Dimensões para atravancamento de acordo com EN 50041
- 1 entrada de condutor M 20 x 1.5
Código para encomenda
| Revisão (capacidade de entregar) |
Excluído do programa de fornecimento! |
| Descrição do tipo de produtos |
EX-T1K335-11YUE |
| Número de artigo (Número de encomenda) |
101212075 |
| EAN (European Article Number) |
4030661448619 |
| Número eCl@ss, versão 12.0 |
27-27-26-01 |
| Número eCl@ss, versão 11.0 |
27-27-26-01 |
| Número eCl@ss, versão 9.0 |
27-27-26-01 |
| Número ETIM, versão 7.0 |
EC000030 |
| Número ETIM, versão 6.0 |
EC000030 |
Homologações - Instruções
| Certificados |
cULus ATEX IECEx PESO |
Proteção contra explosão
| Proteção contra explosões: Instruções |
EN IEC 60079-0 EN 60079-1 EN 60079-7 EN 60079-31 |
| Proteção contra explosões, zonas |
1 21 |
| Proteção contra explosões-categoria de comando |
2G 2D |
| Proteção contra explosões-características |
D II 2G Ex d e IIC T6 Gb D II 2D Ex tb IIIC T80°C Db |
Propriedades globais
| Instruções |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Forma construtiva do compartimento |
Design construtivo padrão |
| Material do invólucro |
metálico, zinco fundido sob pressão |
| Material do revestimento do compartimento |
Pintura de fábrica |
| Peso bruto |
320 g |
Propriedades globais - Características
| Funções de segurança |
Sim |
| Número de contatos auxiliares |
1 |
| Número de contatos de segurança |
1 |
Classificação
| Normas, regulamentos |
EN ISO 13849-1 |
| Vida útil |
20 Ano(s) |
Classificação - saídas de segurança
| B10D Contato normalmente fechado (NC) |
20.000.000 comutações |
Dados mecânicos
| Elemento de atuação |
Alavanca com roldana |
| Mínima resistência mecânica |
1.000.000 comutações |
| Energia de impacto, máximo |
7 J |
| Força de acionamento, mínimo |
17 N |
| Velocidade de atuação, máximo |
1 m/s |
| Orientação, velocidade de atuação |
Velocidade de acionamento num ângulo de atuação vertical de 30° |
| Orientação (Tempos de comutação) |
Tempo de comutação correspondente à velocidade de acionamento |
Dados mecânicos - dimensões
| Conexão, conector |
Ligação por parafuso M20 x 1.5 |
| Secção mínima do cabo |
7 mm |
| Secção máxima do cabo |
12 mm |
| Secção mínima dos cabos de conexão, |
1 mm² |
| Secção máxima dos cabos de conexão, |
2,5 mm² |
| Orientação (secção dos cabos de conexão) |
Todas as indicações sobre a secção dos cabos incluem os fios condutores. |
| Seção do cabo/fio |
13 AWG |
Dados mecânicos - dimensões
| Comprimento do sensor |
38 mm |
| Largura de sensor |
40,5 mm |
| Altura do sensor |
118,5 mm |
Ambiente
| Tipo de proteção |
IP65 |
| Secção dos cabos de conexão, máximo (secção do cabo 1mm2) |
+50 °C |
| Secção dos cabos de conexão, máximo (secção do cabo 2,5mm2) |
+55 °C |
Ambiente - Parâmetros de isolamento
| Medição de isolação da tensão |
250 VAC |
| Medição da rigidez dielétrica da tensão máxima |
4 kV |
Dados elétricos
| Corrente de ensaio térmico |
5 A |
| Categoria de aplicação AC-15 |
230 VAC |
| Categoria de aplicação DC-13 |
24 VDC |
| Elemento de comutação |
1 contato normalmente aberto (NA), 1 contato normalmente fechado (NF) |
| Princípio de comutação |
Comutação lenta Comutação lenta com sobreposição de contatos |
| Duração do impacto, máximo |
3 ms |
| Frequência de comutação |
1.800 /h |
| Material dos contatos, elétrico |
Prata |
Escopo do fornecimento
| Escopo do fornecimento |
Bujão roscado com certificado EX |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Certificado ATEX
IECEx Certificação
Certificação UL
SISTEMA-VDMA Biblioteca/Library
Faça download da versão mais recente do Adobe Reader
Foto do produto (foto individual do catálogo )
ID: k335kf01
| 1,1 MB | .jpg | 352.778 x 784.225 mm - 1000 x 2223 px - 72 dpi
| 110,7 kB | .png | 74.083 x 164.747 mm - 210 x 467 px - 72 dpi
| 25,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 12,0 MB | .png | 169.333 x 376.51300000000003 mm - 2000 x 4447 px - 300 dpi
| 27,3 kB | .jpg | 55.386 x 123.47200000000001 mm - 157 x 350 px - 72 dpi
Desenho dimensional componente básico
Desenho dimensional componente básico
Desenho dimensional do Atuador

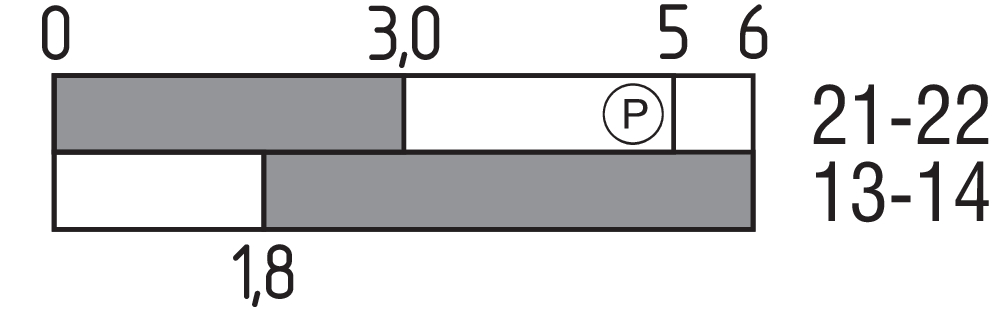

Diagrama das comutações
Contato fechado
Contato aberto
Área de ajuste
Ponto de engate
Trajeto/ângulo de abertura forçada| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | EX-T 335 |
| Type: | See ordering code |
| Marking: | D II 2G Ex db eb IIC T6 Gb D II 2D Ex tb IIIC T80°C Db |
| Description of the component: | Positive break position switch for safety functions or position switch without safety function |
| Relevant Directives: | Machinery Directive (for safety components, whose type plate is labelled "Safety component") | 2006/42/EC |
| Explosion Protection Directive (ATEX) | 2014/34/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 EN IEC 60079-0:2018 EN 60079-1:2014 EN IEC 60079-7:2015 + A1:2018 EN 60079-31:2014 |
| Notified body, which approved the full quality assurance system, referred to Appendix IV, 2014/34/EU: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| Notified body for Type Examination: | DEKRA Testing and Certification GmbH Dinnendahlstraße 9 44809 Bochum ID n°: 0158 |
| EU-Type Examination Certificate: | BVS 09 ATEX E 152 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, November 7, 2025 |
| Authorised signature Philip Schmersal Managing Director |
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
