EDRRZ40RT

Código do item: 101029805
EDRRZ40RT

Downloads

ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados
Descrição do tipo de produtos:
EDR(1)(2)(3)(4)

(1)
RRetenção (apenas em combinação com EFR); para o desbloqueio, rodar e puxar
RZRetenção (apenas em combinação com EFR); para o desbloqueio, puxar
ZRetenção (integrada no cabeçote do dispositivo); para o desbloqueio, puxar
RSCom fechadura, desbloqueio somente com chave e puxando, (necessário EFR)

(2)
40Diâmetro da cabeça 38,5 mm
50Diâmetro da cabeça 49 mm

(3)
Diâmetro para instalação ou montagem 22,3 mm
VHFuro de montagem 30,5 mm

(4)
RTElemento de controlo vermelho
Nem todas as variações listadas no código do pedido estão disponíveis e/ou são tecnicamente viáveis.

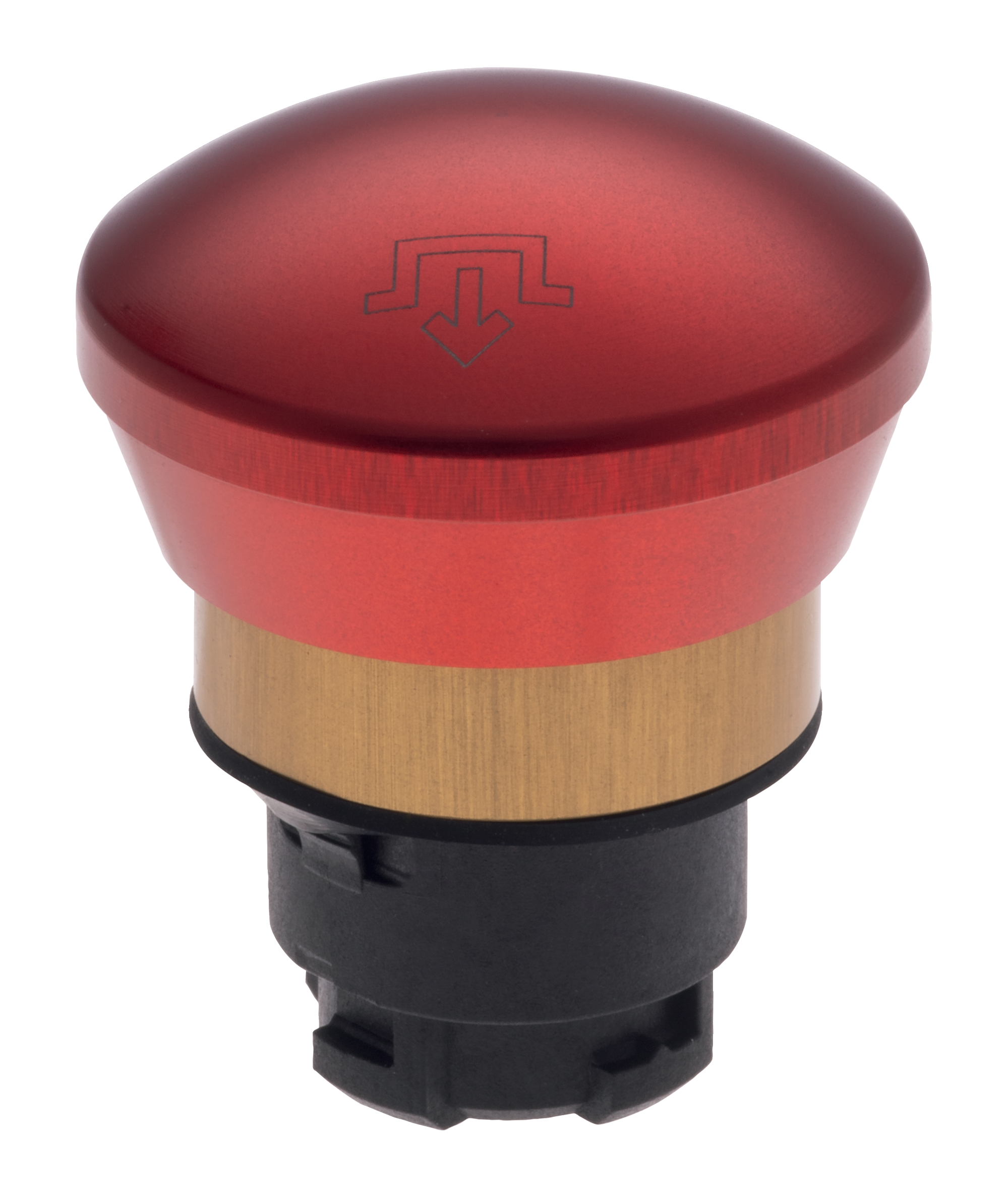

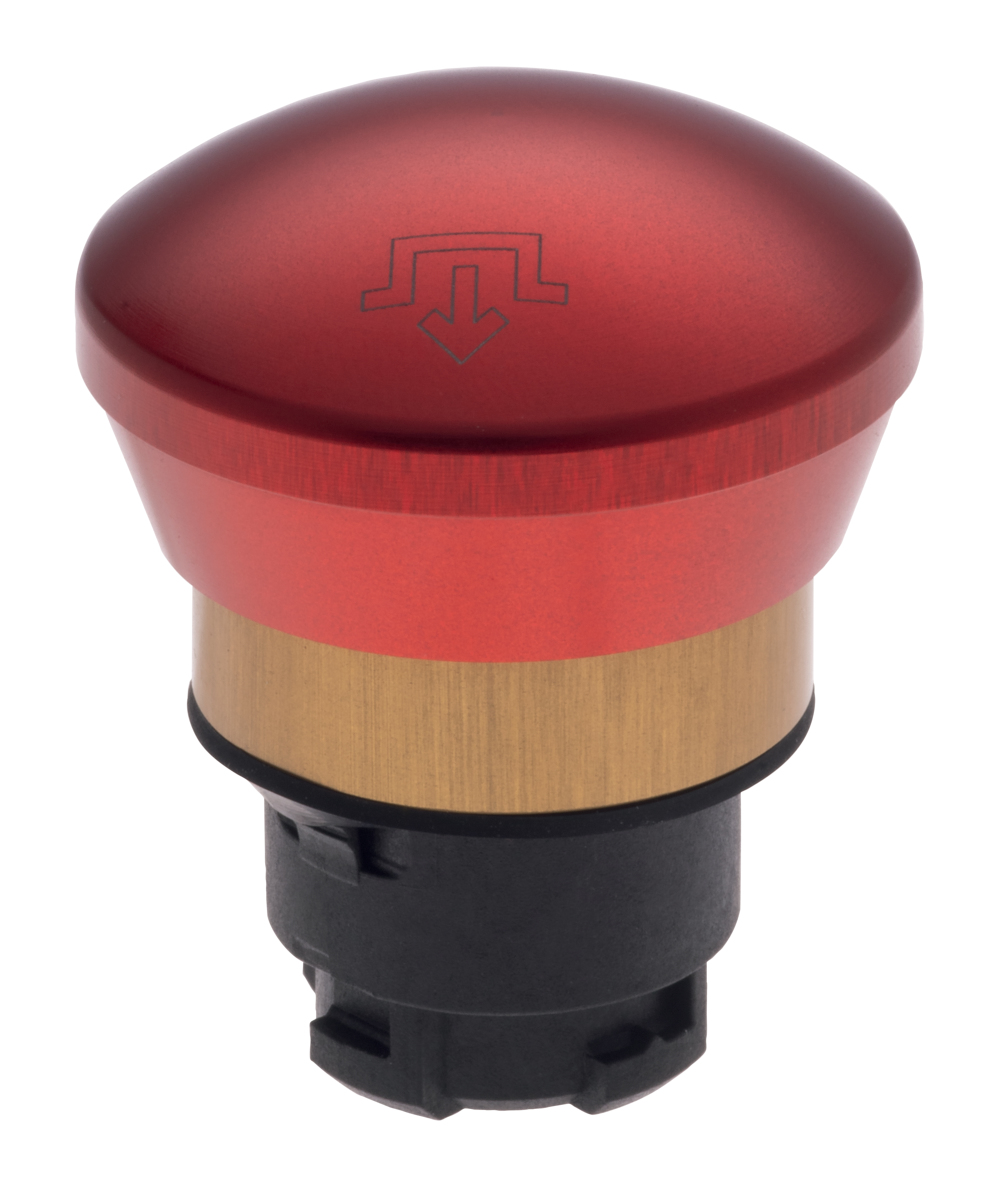

  • interruptor NOT-AUS - paragem de emergência - metálico Ø 38,5 mm
  • Liberação através de movimento de puxar
  • altura frontal de 29 mm
  • Diâmetro para instalação ou montagem Ø 22,3 mm
  • Grau de proteção IP65

Código para encomenda

Código ACE Schmersal

11910403
Descrição do tipo de produtos

EDRRZ40RT
Número de artigo (Número de encomenda)

101029805
EAN (European Article Number)

4030661439624
Número eCl@ss, versão 12.0

27-37-12-12
Número eCl@ss, versão 11.0

27-37-12-12
Número eCl@ss, versão 9.0

27-37-12-12
Número ETIM, versão 7.0

EC001038
Número ETIM, versão 6.0

EC001038

Homologações - Instruções

Certificados

cULus

Propriedades globais

Instruções

EN ISO 13850

EN 60947-5-1

EN 60947-5-5

EN 60947-1
Versão

Montagem elemento frontal

Botão de impacto de paragem de emergência
Formato

Mecanismo de mola externo
Condição de instalação (mecânico)

arbitrariamente
Material dos acionadores

Aluminium, anodised
Material do anel frontal

Alumínio - anodizado
Cor do elemento de contato

vermelho
Cor do anel frontal

gold
Peso bruto

74 g

Propriedades globais - Características

Montagem elemento frontal

Sim
Funções de segurança

Sim
Mecanismo de pressão externa

Sim
Isolação total

Sim
Número de elementos de contacto, máximo

2

Dados mecânicos

Desbloqueio

Libera ao puxar
Resistência mecânica, Botão "Paragem de Emergência"

100.000 comutações
Curso de atuação

5 mm
Fixação

Flange de montagem ELM
Binário de aperto do parafuso

0,6 Nm
Força de acionamento típica da PARAGEM DE EMERGÊNCIA

25 N

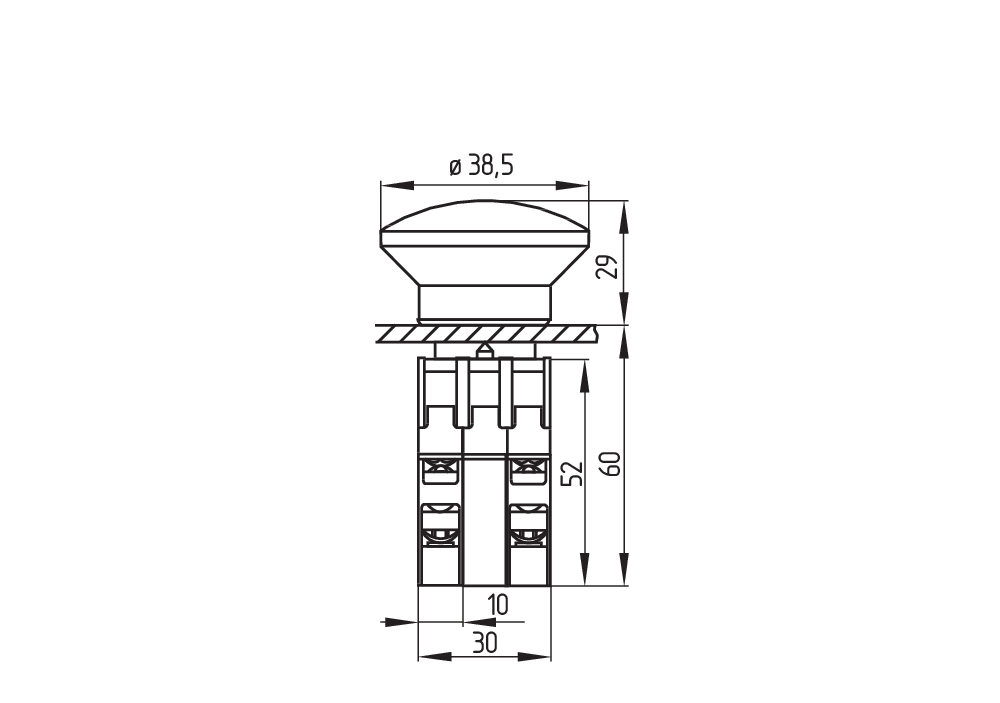

Dados mecânicos - dimensões

Altura de montagem

29 mm
Nota (altura de montagem)

Altura à frente do painel frontal.
Profundidade de montagem

60 mm
Orientação (profundidade de montagem)

Profundidade atrás do painel frontal, incluindo um elemento de contato.
Diâmetro do cabeçote de atuação

38,5 mm
Diâmetro para instalação ou montagem

22,3 mm
Espessura do frontal do painel, mínima

1 mm
Espessura do frontal do painel, máxima

6 mm
Espaçamento

50 x 40 mm

Ambiente

Tipo de proteção

IP65
Temperatura ambiente

-25 ... +75 °C

Dados elétricos

Frequência de comutação da PARAGEM DE EMERGÊNCIA, máximo

600 /h

Escopo do fornecimento

Orientação (Escopo do fornecimento, número e tipo)

Escopo do fornecimento com flange de montagem ELM

Filtro de idioma

Se um documento não estiver disponível no idioma escolhido, será utilizada a versão em Inglês.

Ficha técnica

Alemão (2026-04-15)
Chinês (2026-04-15)
Dinamarquês (2026-04-15)
Espanhol (2026-04-15)
Finlandês (2026-04-15)
Francês (2026-04-15)
Holandês (2026-04-15)
Inglês (2026-04-15)
Italiano (2026-04-15)
Japonês (2026-04-15)
Norueguês (2026-04-15)
Polonês (2026-04-15)
Português (2026-04-15)
Português (2026-04-15)
Sueco (2026-04-15)
Turco (2026-04-15)

Manual de instruções e Declaração de conformidade

EDRR... / EDRRZ... / EDRZ... (483,0 kB, 2023-12-05)
EDRR... / EDRRZ... / EDRZ... (454,2 kB, 2023-07-31)
EDRR... / EDRRZ... / EDRZ... (456,5 kB, 2023-07-03)
EDRR... / EDRRZ... / EDRZ... (452,4 kB, 2023-05-08)
EDRR... / EDRRZ... / EDRZ... (456,3 kB, 2023-04-25)
EDRR... / EDRRZ... / EDRZ... (455,7 kB, 2023-04-25)
EDRR... / EDRRZ... / EDRZ... (453,8 kB, 2023-03-31)
EDRR... / EDRRZ... / EDRZ... (450,9 kB, 2023-03-31)
EDRR... / EDRRZ... / EDRZ... (696,7 kB, 2021-05-07, D)

Certificação UL

EF..., RF..., EL..., RL..., EX-RF..., EX-RL..., E-,K-,N-,R-,EX-R, SHGV/E... (352,4 kB, 2024-06-21)

SISTEMA-VDMA Biblioteca/Library

SISTEMA-VDMA-KOMPONENTEN (1.021,8 kB, 2026-02-02)
SISTEMA-VDMA COMPONENTS (1.018,3 kB, 2026-02-02)

Faça download da versão mais recente do Adobe Reader

Adobe Reader
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:EDRR..., EDRRZ..., EDRZ...
Type:See ordering code
Description of the component:Emergency stop push button
Relevant Directives:Machinery Directive2006/42/EC
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017 + AC:2020
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, February 9, 2023
 Authorised signature
Philip Schmersal
Managing Director

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
