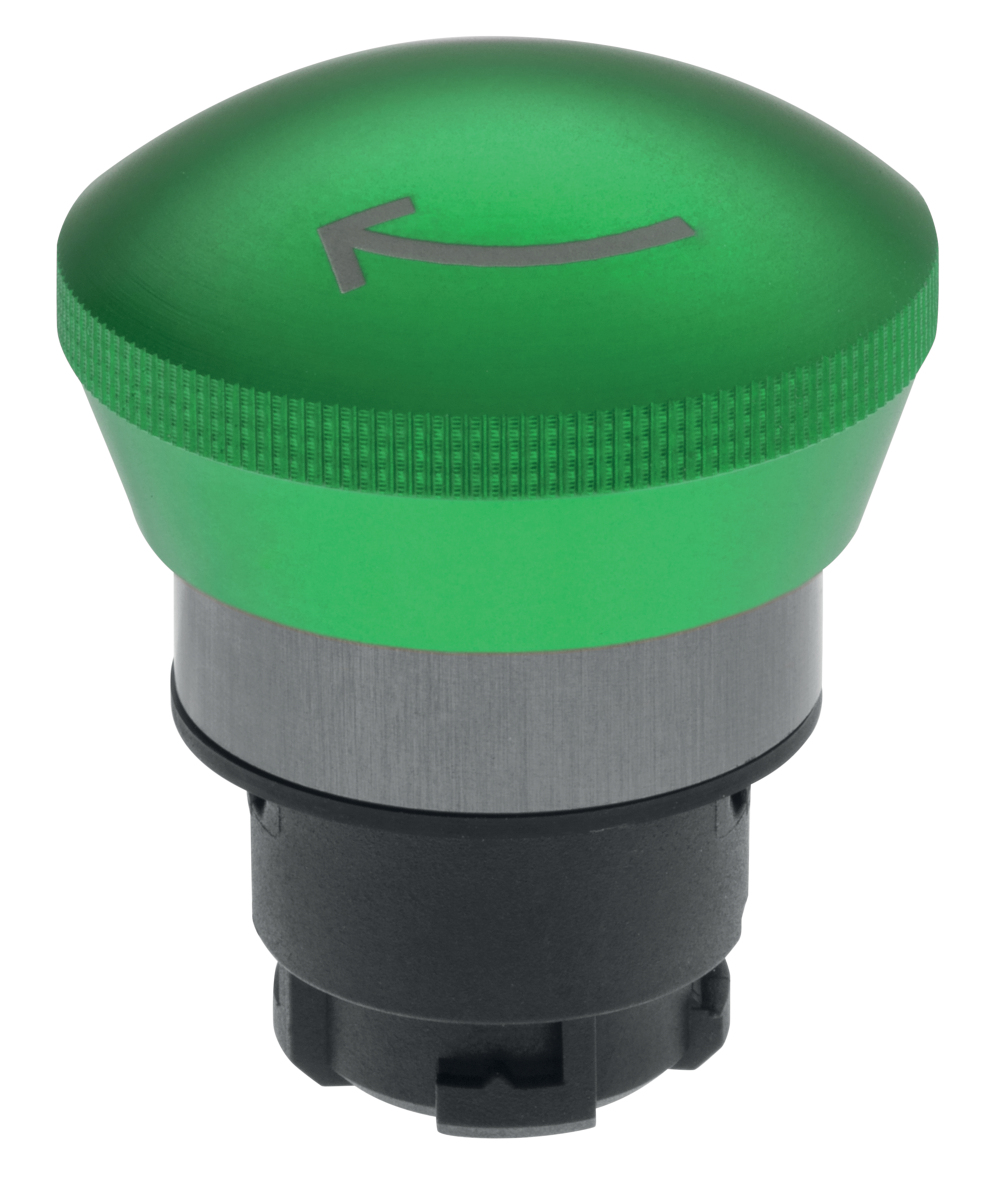

EDR40GN

Código do item: 101006324
EDR40GN

Downloads

ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados
  • Diâmetro para instalação ou montagem Ø 22,3 mm
  • Grau de proteção IP65
  • Invólucro de alumínio

Código para encomenda

Descrição do tipo de produtos

EDR40GN
Número de artigo (Número de encomenda)

101006324
EAN (European Article Number)

4030661464640
Número eCl@ss, versão 12.0

27-37-12-12
Número eCl@ss, versão 11.0

27-37-12-12
Número eCl@ss, versão 9.0

27-37-12-12
Número ETIM, versão 7.0

EC001038
Número ETIM, versão 6.0

EC001038

Propriedades globais

Instruções

EN IEC 60947-5-1

EN IEC 60947-1
Versão

Botão de impulso

Montagem elemento frontal
Formato

Redondo
Condição de instalação (mecânico)

arbitrariamente
Tipo de selagem

Membrana

Vedante

Vedações

Material dos acionadores

Aluminium, anodised
Material do anel frontal

Alumínio - anodizado
Cor do elemento de contato

verde
Cor do anel frontal

Prata
Peso bruto

40 g

Propriedades globais - Características

Flange de fixação

Sim
Retenção

Sim
Isolação total

Sim
Número de chave de posição

1
Número de elementos de contacto, máximo

3

Dados mecânicos

Desbloqueio

Destravamento por rotação
Resistência mecânica, dispositivos de comando

100.000 comutações
Fixação

Flange de montagem EFM
Binário de aperto do parafuso

0,6 Nm
Força de acionamento típica do botão de pressão

2 N
Curso de atuação, mínimo

4 mm
Curso de atuação, máximo

5 mm

Dados mecânicos - dimensões

Diâmetro do cabeçote de atuação

38,5 mm
Cor do anel frontal

29,5 mm
Diâmetro para instalação ou montagem

22,3 mm
Espessura do frontal do painel, mínima

1 mm
Espessura do frontal do painel, máxima

6 mm
Espaçamento

50 x 60 mm

Ambiente

Tipo de proteção

IP65
Temperatura ambiente

-25 ... +75 °C
Resistência a vibrações conforme EN 60068-2-6:

5 g

Resistência a impactos

<50 g (EN 60068-2-27)

Dados elétricos

Frequência de comutação do dispositivo de controlo, máximo

1.000 /h

Escopo do fornecimento

Orientação (Escopo do fornecimento, número e tipo)

Escopo do fornecimento com flange de montagem EFM
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:E, N and R program
Type:See ordering code
Description of the component:Command and signalling devices
optionally as illuminated signalling devices, Push, illuminated, palm buttons and switches, Selector switches and buttons, key selector switches and key selector buttons in conjunction with contact element EF and RF or light elements and voltage senders EL* and RL*
Relevant Directives:Low Voltage Directive2014/35/EU
 EMC-Directive *2014/30/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017 + AC:2020
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, April 4, 2025
 Authorised signature
Philip Schmersal
Managing Director

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
