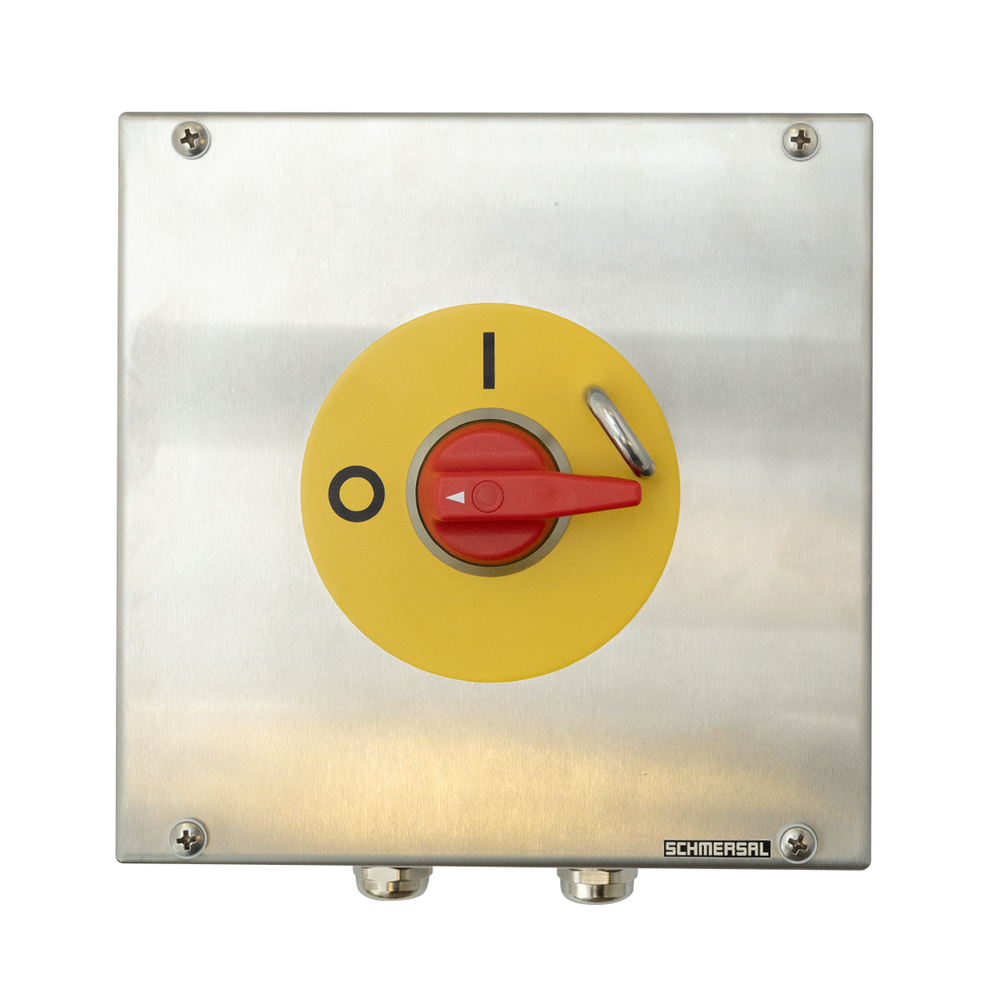

CX ACO INOX 200x200x121 IP69K MONT SECCI

Código do item: 163062900
CX ACO INOX 200x200x121 IP69K MONT SECCI

Downloads

ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados
  • design Higiênico
  • Invólucro metálico
  • Tipo de protecção IP69K
  • Materiais resistentes e desenvolvidas para suportar diversas aplicações

Código para encomenda

Código ACE Schmersal

14403334
Descrição do tipo de produtos

CX ACO INOX 200x200x121 IP69K MONT SECCI
Número de artigo (Número de encomenda)

163062900
EAN (European Article Number)

7909113447074
Número eCl@ss, versão 12.0

27-37-14-91
Número eCl@ss, versão 11.0

27-37-14-03
Número eCl@ss, versão 9.0

27-37-14-03
Número ETIM, versão 7.0

EC000216
Número ETIM, versão 6.0

EC000216

Propriedades globais

Instruções

EN IEC 60947-5-1

EN IEC 60204-1
Versão

Seccionadora 63 A em Caixa
Formato

Placa de identificação grande
Condição de instalação (mecânico)

arbitrariamente
Alternar

Longo
Tipo de selagem

Membrana

Vedante
Material de placa de identificação

Aço inoxidável (V4A)
Material do suporte

Aço inoxidável (V4A)
Material da placa de montagem

Aço inoxidável (V4A)
Material do anel frontal

ABS, cromado
Material dos alternar

Plástico
Cor da placa de identificação

amarelo
Cor do elemento de contato

Preto
Cor do anel frontal

Prata
Cor do knob

vermelho
Cor dos foles

Preto
Peso bruto

3.250 g

Propriedades globais - Características

Posição neutral de bloqueamento

Sim
Retenção

Sim
Isolação total

Sim
Número de chave de posição

1
Número de contactos principais

3

Dados mecânicos

Desbloqueio

Destravamento por rotação
Posição com retenção

direita
Mínima resistência mecânica

100.000 comutações
Ângulo, Ângulo de comutação da esquerda à direita

90 °
Fixação

parafusos
Posição de montagem dos contactos principais

0°

Dados mecânicos - dimensões

Type of electrical connection

Bornes com rosca
Cabo guia

2 x PG13.5
Secção mínima do cabo

6 mm
Secção máxima do cabo

12 mm
Secção mínima dos cabos de conexão,

1 mm², rígido

0.75 mm², flexível
Secção máxima dos cabos de conexão,

10 mm², rígido

6 mm², flexível
Orientação (secção dos cabos de conexão)

Todas as indicações sobre a secção dos cabos incluem os fios condutores.
Seção do cabo/fio

8 AWG
Binário de aperto dos terminais

2,5 Nm

Dados mecânicos - dimensões

Comprimento

200 mm
Altura

200 mm
Profundidade de montagem

151 mm
Cor do anel frontal

44,5 mm
Comprimento da manopla

52 mm
Diâmetro da manopla

39 mm
Diâmetro para instalação ou montagem

22,3 mm

Ambiente

Tipo de proteção

IP67

IP69

Ambiente - Parâmetros de isolamento

Medição da rigidez dielétrica da tensão máxima

6 kV

Dados elétricos

Corrente de ensaio térmico

63 A
Medição da tensão de operação

690 VAC
Corrente de curto-circuito de acordo com EN 60947-5-1 {A}

15.000 A
Capacidade de comutação, AC-3

11.000 W
Capacidade de comutação, AC-23

15.000 W
Princípio de comutação

Comutação lenta

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
