BNS 40S-12Z-C 3,0M

Código do item: 103000653
BNS 40S-12Z-C 3,0M

Downloads

ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados
Descrição do tipo de produtos:

BNS 40S-12Z(1)-(2)


(1)
semSem LED indicador de estado
GCom LED indicador de estado

(2)
semCom furos de montagem rebaixados Ø 4,2 mm
CEncoberto, furos roscados M4 na parte traseira
Nem todas as variações listadas no código do pedido estão disponíveis e/ou são tecnicamente viáveis.
  • Aço inoxidável
  • Ligação do cabo adequada para a indústria alimentar.
  • É possível fazer a instalação protegida
  • 88 mm x 27 mm x 14,5 mm
  • Longa durabilidade
  • nenhum desgaste mecânico
  • Insensível quanto a presença de sujeira
  • Insensível quanto a deslocamentos laterais
  • Adequado para a indústria alimentícia

Código para encomenda

Código ACE Schmersal

193934
Descrição do tipo de produtos

BNS 40S-12Z-C 3,0M
Número de artigo (Número de encomenda)

103000653
EAN (European Article Number)

4030661421032
Número eCl@ss, versão 12.0

27-27-44-01
Número eCl@ss, versão 11.0

27-27-24-02
Número eCl@ss, versão 9.0

27-27-24-02
Número ETIM, versão 7.0

EC002544
Número ETIM, versão 6.0

EC002544

Homologações - Instruções

Certificados

cULus

ECOLAB

Propriedades globais

Instruções

BG-GS-ET-14

EN IEC 60947-5-3
Nível de codificação conforme EN ISO 14119

baixa
Princípio ativo

Transmissão magnética
Condição de instalação (mecânico)

não nivelado
Material do invólucro

Aço inoxidável (V4A)
Peso bruto

350 g

Propriedades globais - Características

Codificação

Sim
Furos roscados encobertos na parte traseira

Sim
Unidade de avaliação de pré-requisito

Sim
Número de normalmente fechados

2
Número de normalmente abertos

1

Classificação

Normas, regulamentos

EN ISO 13849-1
Vida útil

20 Ano(s)

Classificação - saídas de segurança

valor B10D, Contato normalmente fechado/contato normalmente aberto (NC/NO)

25.000.000 comutações

Dados mecânicos

Elemento de atuação

Ímã
Direção do movimento

Frontal à área ativa

Mechanical data - Switching distances

Distância do interruptor garantida "ON"

8 mm
Distância do sensor garantida "OFF"

18 mm
Nota (distância do interruptor)

All switching distances in accordance EN IEC 60947-5-3

Dados mecânicos - dimensões

Comprimento do cabo

3 m
Conexão, conector

Cabo
Número dos fios condutores

6
Seção do cabo/fio

0,25 mm2
Seção do cabo/fio

23 AWG
Material do manto do cabo

PVC
Tipo de cabo

LiYY

Dados mecânicos - dimensões

Comprimento do sensor

14 mm
Largura de sensor

88 mm
Altura do sensor

27 mm

Ambiente

Tipo de proteção

IP69
Temperatura ambiente

-25 ... +80 °C
Temperatura para armazenar e transportar

-25 ... +80 °C
Resistência a vibrações conforme EN 60068-2-6:

10 … 55 Hz, amplitude 1 mm
Resistência a impactos

30 g / 11 ms

Dados elétricos

Corrente máxima de comutação

0,25 A
Capacidade de comutação, máximo

3 W
Elemento de comutação

1 contato normalmente aberto (NA), 2 contatos normalmente fechados (NF)
Princípio de comutação

Contatos reed, atuação sem contato físico

Frequência de comutação, máximo

5 Hz

Escopo do fornecimento

Escopo do fornecimento

O atuador não está incluído no fornecimento.

Acessórios

Recomendação (Atuador)

BPS 40S-2

BPS 40S-1-C

BPS 40S-2-C

BPS 40S-1
Recomendação dispositivo interruptor de segurança

SRB-E-301ST

SRB-E-201LC

Orientação

Orientação (geral)

Diagrama mostrando os símbolos dos contatos fechados no dispositivo de segurança

A atribuição dos contatos nas versões com ou sem LED é idêntica.

Exemplo de comutação

Orientação (exemplo de comutação)

O contacto S21-S22 terá que ser integrado ao circuito de segurança

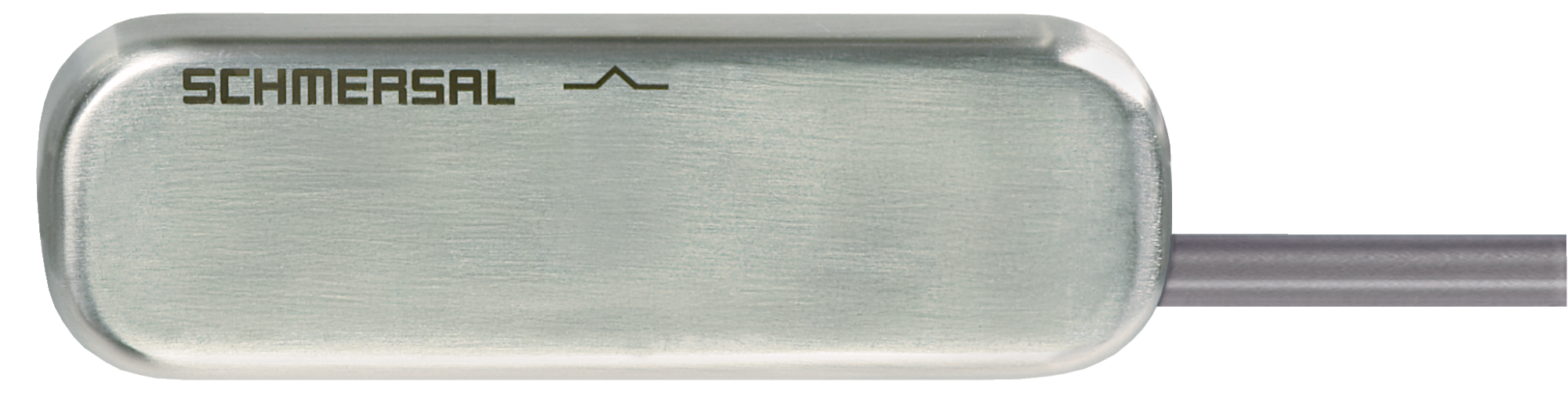

Foto do produto (foto individual do catálogo )

kbns4f12

ID: kbns4f12

| 132,9 kB | .jpg | 352.778 x 89.958 mm - 1000 x 255 px - 72 dpi

| 17,9 kB | .png | 74.083 x 19.05 mm - 210 x 54 px - 72 dpi

| 17,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 1,3 MB | .png | 145.143 x 37.011 mm - 2000 x 510 px - 350 dpi

| 17,4 kB | .jpg | 123.47200000000001 x 31.397000000000002 mm - 350 x 89 px - 72 dpi

Desenho dimensional componente básico

1bns4g02

ID: 1bns4g02

| 22,5 kB | .cdr |

| 58,5 kB | .jpg | 352.778 x 204.258 mm - 1000 x 579 px - 72 dpi

| 4,7 kB | .png | 74.083 x 43.039 mm - 210 x 122 px - 72 dpi

Diagrama

kbns3k32

ID: kbns3k32

| 25,4 kB | .cdr |

| 91,7 kB | .jpg | 352.778 x 112.536 mm - 1000 x 319 px - 72 dpi

| 3,9 kB | .png | 74.083 x 23.636000000000003 mm - 210 x 67 px - 72 dpi

Curva de característica

kbns4d01

ID: kbns4d01

| 14,0 kB | .png | 74.083 x 46.214000000000006 mm - 210 x 131 px - 72 dpi

| 151,1 kB | .jpg | 352.778 x 220.48600000000002 mm - 1000 x 625 px - 72 dpi

Curva de característica

kbns4d02

ID: kbns4d02

| 14,3 kB | .png | 74.083 x 46.919000000000004 mm - 210 x 133 px - 72 dpi

| 147,9 kB | .jpg | 352.778 x 223.661 mm - 1000 x 634 px - 72 dpi


PDF
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:BNS 40S
Type:See ordering code
Description of the component:Coded safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the EN 60947-5-3.
Relevant Directives:Machinery Directive2006/42/EC
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-3:2013
EN ISO 14119:2025
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, February 6, 2026
 Authorised signature
Philip Schmersal
Managing Director
