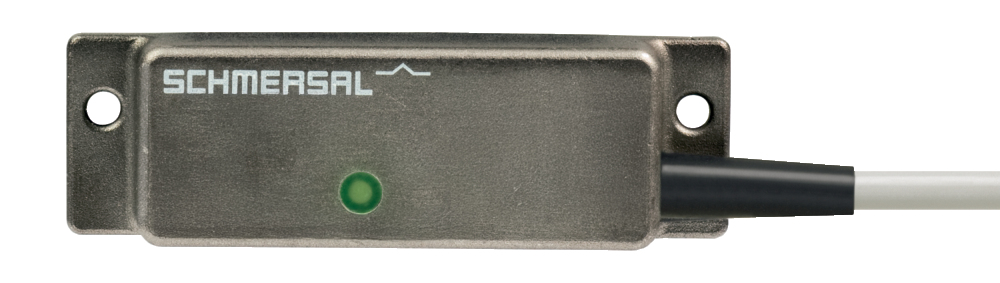

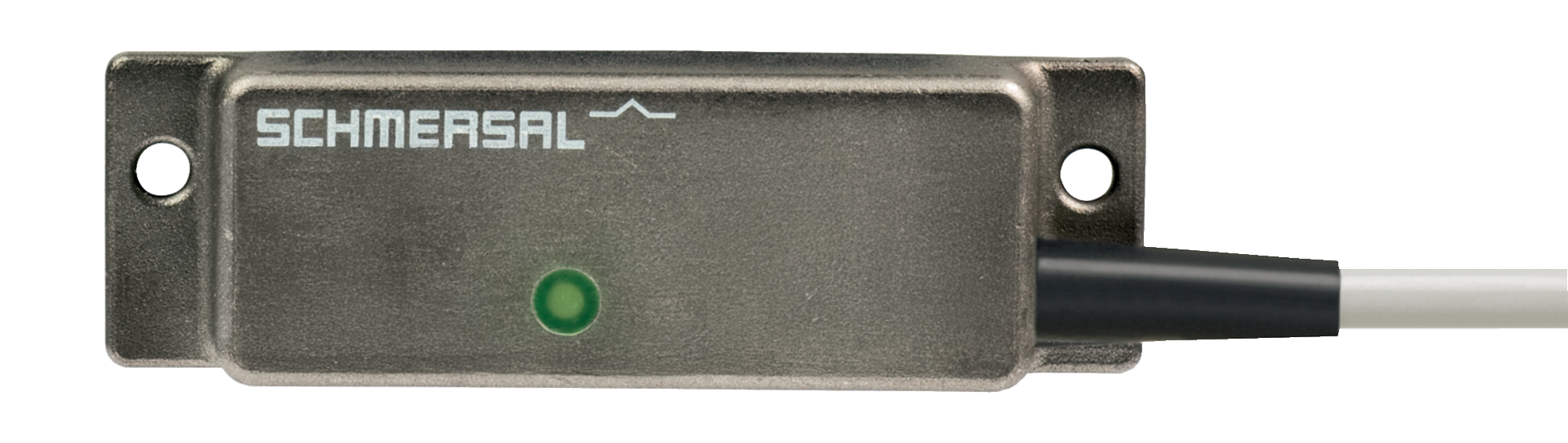

BNS 33S-12ZG

Código do item: 101184325
BNS 33S-12ZG

Downloads

ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados
  • Versão com LED
  • Aço inoxidável
  • Ligação do cabo adequada para a indústria alimentar.
  • É possível fazer a instalação protegida
  • 88 mm x 27 mm x 14,5 mm
  • Longa durabilidade
  • nenhum desgaste mecânico
  • Insensível quanto a presença de sujeira
  • Insensível quanto a deslocamentos laterais

Código para encomenda

Revisão (capacidade de entregar)

Produto descontinuado
Descrição do tipo de produtos

BNS 33S-12ZG
Número de artigo (Número de encomenda)

101184325
EAN (European Article Number)

4030661322216
Número eCl@ss, versão 12.0

27-27-44-01
Número eCl@ss, versão 11.0

27-27-24-02
Número eCl@ss, versão 9.0

27-27-24-02
Número ETIM, versão 7.0

EC002544
Número ETIM, versão 6.0

EC002544

Propriedades globais

Instruções

BG-GS-ET-14

EN IEC 60947-5-3
Nível de codificação conforme EN ISO 14119

baixa
Princípio ativo

Transmissão magnética
Condição de instalação (mecânico)

não nivelado
Material do invólucro

Aço inoxidável
Peso bruto

170 g

Propriedades globais - Características

Codificação

Sim
Indicação integrada, estado

Sim
Unidade de avaliação de pré-requisito

Sim
Número de normalmente fechados

2
Número de normalmente abertos

1

Classificação

Normas, regulamentos

EN ISO 13849-1
Vida útil

20 Ano(s)

Classificação - saídas de segurança

valor B10D, Contato normalmente fechado/contato normalmente aberto (NC/NO)

25.000.000 comutações

Dados mecânicos

Área ativa

lateral
Elemento de atuação

Ímã
Direção do movimento

Frontal à área ativa

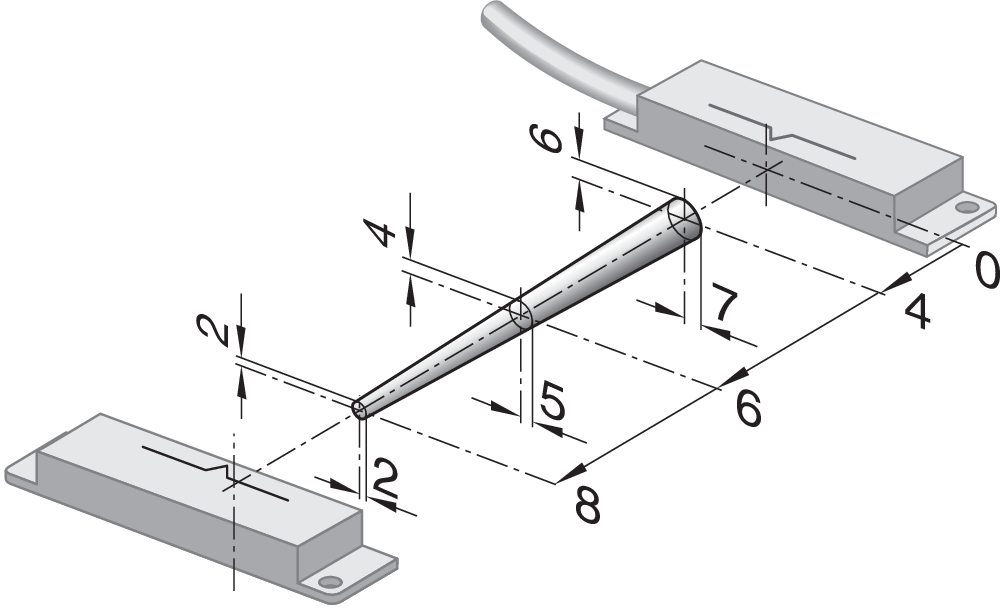

Mechanical data - Switching distances

Distância do interruptor garantida "ON"

8 mm
Distância do sensor garantida "OFF"

18 mm
Nota (distância do interruptor)

All switching distances in accordance EN IEC 60947-5-3

Dados mecânicos - dimensões

Comprimento do cabo

1 m
Conexão, conector

Cabo
Seção do cabo/fio

0,25 mm2
Seção do cabo/fio

23 AWG
Material do manto do cabo

PVC

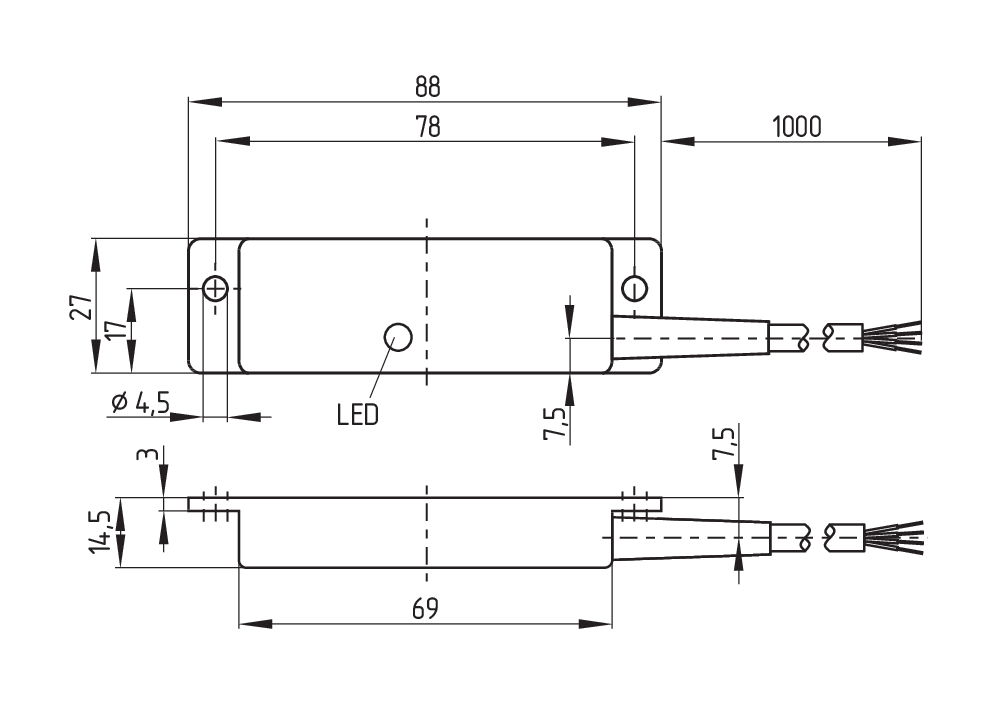

Dados mecânicos - dimensões

Comprimento do sensor

14,5 mm
Largura de sensor

88 mm
Altura do sensor

27 mm

Ambiente

Tipo de proteção

IP69K
Temperatura ambiente

-25 ... +70 °C
Temperatura para armazenar e transportar

-25 ... +80 °C
Resistência a vibrações conforme EN 60068-2-6:

10 … 55 Hz, amplitude 1 mm
Resistência a impactos

30 g / 11 ms

Dados elétricos

Tensão de comutação, máximo

24 VDC
Corrente máxima de comutação

0,01 A
Capacidade de comutação, máximo

0,24 W
Elemento de comutação

1 contato normalmente aberto (NA), 2 contatos normalmente fechados (NF)
Princípio de comutação

Contatos reed, atuação sem contato físico

Frequência de comutação, máximo

5 Hz

Indicação de Estado

Orientação (Indicação integrada, estado)

LED aceso, quando a porta de proteção está fechada

Escopo do fornecimento

Escopo do fornecimento

O atuador não está incluído no fornecimento.

Acessórios

Recomendação (Atuador)

BPS 33S
Recomendação dispositivo interruptor de segurança

SRB-E-301ST

SRB-E-201LC

Orientação

Orientação (geral)

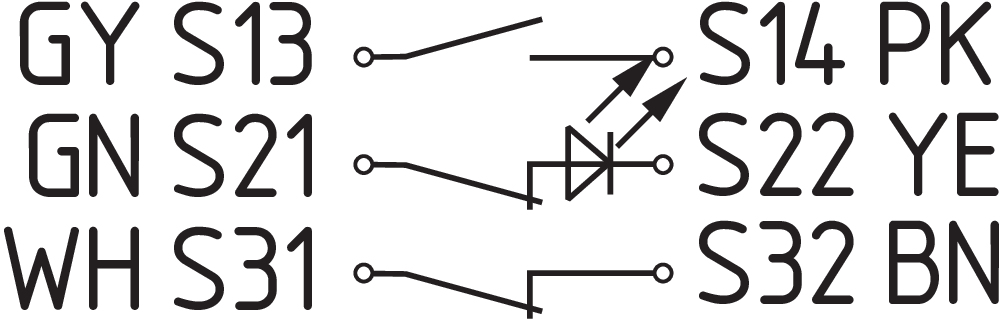

Diagrama mostrando os símbolos dos contatos fechados no dispositivo de segurança

A atribuição dos contatos nas versões com ou sem LED é idêntica.

Exemplo de comutação

Orientação (exemplo de comutação)

O contacto S21-S22 terá que ser integrado ao circuito de segurança
101215516 BNS 40S-12ZG
  • Versão com LED
  • Aço inoxidável
  • Ligação do cabo adequada para a indústria alimentar.
  • É possível fazer a instalação protegida
  • 88 mm x 27 mm x 14,5 mm
  • Longa durabilidade
  • nenhum desgaste mecânico
  • Insensível quanto a presença de sujeira
  • Insensível quanto a deslocamentos laterais
  • Adequado para a indústria alimentícia
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:BNS 33S
Type:See ordering code
Description of the component:Coded safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the EN 60947-5-3.
Relevant Directives:Machinery Directive2006/42/EC
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-3:2013
EN ISO 14119:2013
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Ort und Datum der Ausstellung:Wuppertal, November 16, 2022
 Authorised signature
Philip Schmersal
Managing Director

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
