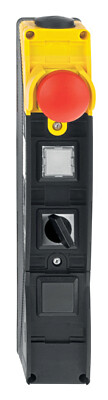

BDF200
- Caixa plástica fina e resistente ao impacto
- a ser instalado numa posição ergonómica
- para fixação em perfis de aluminio standard
- Invólucro em termoplástico
- Invólucro à prova de choque
- extenso leque de Botões de pressão iluminados, Seletores, Indicadores luminosos LED, Seletores com chave e Botões de paragem de emergência
- A posição dos botões no painel de controlo pode ser livremente selecionada.
- Etiquetas com tampas de plástico separadas
- Tampas para botões de colocação livre para uma adaptação ideal às instalações
| Descrição do tipo de produtos: BDF 200-(1)-(2)-(3)-(4)-(5)-(6) |
| (1) | |
| NH | Botão de impulso de parada de emergência sem grade de proteção |
| NHK | Botão de parada de emergência com retenção |
| LT.. | Seleção (cor do botão luminoso) |
| LM.. | Sinalizadores luminosos (seleção da cor) |
| DT.. | Botão de acionamento (seleção da cor) |
| PT.. | Botão de pressão tipo cogumelo |
| (2) | |
| 20 | Com PARADA DE EMERGÊNCIA: 2 contatos normalmente abertos (NA) na posição 2-4>sem PARADA DE EMERGÊNCIA: 2 contatos normalmente abertos (NA) na posição 1-4 |
| 11 | Com PARADA DE EMERGÊNCIA: 1 contato normalmente aberto (NA) / 1 normalmente fechado (NF) na posição 2-4>sem PARADA DE EMERGÊNCIA: 1 contato normalmente aberto (NA) / 1 normalmente fechado (NF) na posição 1-4 |
| 10 | Com PARADA DE EMERGÊNCIA: 1 contato normalmente aberto (NA) na posição 2-4>sem PARADA DE EMERGÊNCIA: 1 contato normalmente aberto (NA) na posição 1-4 |
| (3) | |
| WS 2/3 | chave comutadora, 2/3 posições de comutação |
| WT 2/3 | Botão seletor, 2/3 posição de comutação |
| SW 20 | Atuador de chave / - botão chave, 2 posição de comutação |
| LT.. | Botão luminoso (seleção da cor) |
| LM.. | Sinalizadores luminosos (seleção da cor) |
| DT.. | Botão de acionamento (seleção da cor) |
| PT.. | Botão de pressão tipo cogumelo |
| (4) | |
| WS 2/3 | chave comutadora, 2/3 posições de comutação |
| WT 2/3 | Botão seletor, 2/3 posição de comutação |
| SW 20 | Atuador de chave / - botão chave, 2 posição de comutação |
| LT.. | Botão luminoso (seleção da cor) |
| LM.. | Sinalizadores luminosos (seleção da cor) |
| DT.. | Botão de acionamento (seleção da cor) |
| PT.. | Botão de pressão tipo cogumelo |
| (5) | |
| LT.. | Botão luminoso (seleção da cor) |
| LM.. | Sinalizadores luminosos (seleção da cor) |
| DT.. | Botão de acionamento (seleção da cor) |
| PT.. | Botão de pressão tipo cogumelo |
| (6) | |
| sem | sem lâmpada sinalizadora |
| G24 | Com lâmpada sinalizadora, vermelha (só para -10) |
| (7) | |
| sem | Modelo padrão |
| 2875 | Tampas para botões de colocação livre |
Nem todas as variações listadas no código do pedido estão disponíveis e/ou são tecnicamente viáveis.
