AZM 161 BZ ST1-AS RPT

Código do item: 103001912
AZM 161 BZ ST1-AS RPT

Downloads

ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados

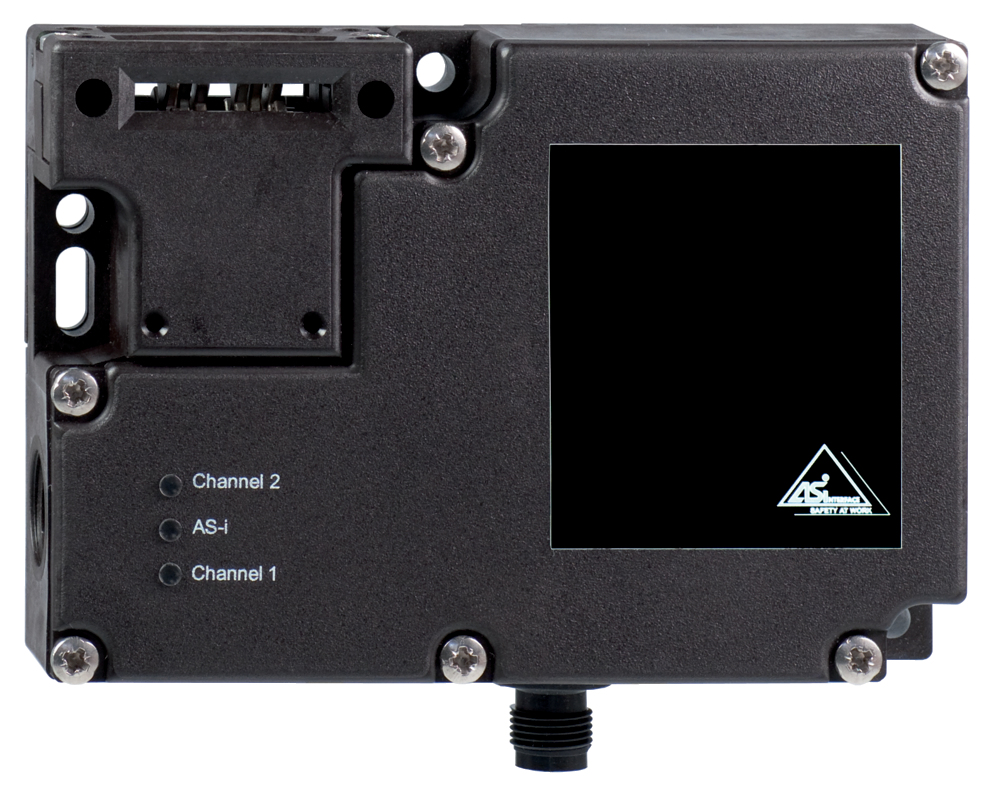

  • Dispositivos de bloqueio de segurança por chave de segurança
  • Invólucro em termoplástico
  • alta força de fechamento 2000 N
  • 130 mm x 90 mm x 30 mm
  • Bloqueio com proteção contra travamento incorreto.
  • Isolamento protegido
  • Longa durabilidade
  • Conexão integrada AS-Interface

Código para encomenda

Descrição do tipo de produtos

AZM 161 BZ ST1-AS RPT
Número de artigo (Número de encomenda)

103001912
EAN (European Article Number)

4030661624396
Número eCl@ss, versão 12.0

27-27-26-03
Número eCl@ss, versão 11.0

27-27-26-03
Número eCl@ss, versão 9.0

27-27-26-03
Número ETIM, versão 7.0

EC002593
Número ETIM, versão 6.0

EC002593

Homologações - Instruções

Certificados

cULus

ASi-SaW

Propriedades globais

Instruções

EN IEC 62026-2

EN ISO 13849-1

EN IEC 60947-5-1

EN IEC 61508
Nível de codificação conforme EN ISO 14119

baixa
Princípio ativo

eletromecânico
Material do invólucro

Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo
Tempo de reação, máximo

100 ms

Propriedades globais - Características

Princípio de travamento por mola

Sim
Monitoramento combinado de atuador e solenoide

Sim
Dispositivo de destravamento de emergência (anti-pânico)

Sim
Indicação integrada, estado

Sim
Número de direções de atuação

3

Classificação

Normas, regulamentos

EN ISO 13849-1

EN IEC 61508
Performance Level, até

c
Categoria conforme EN ISO 13849

1
Valor PFH

1,14 x 10⁻⁶ /h
Orientação (valor PFH)

até no máx. 100 000 ciclos de comutação/ano
Safety Integrity Level (SIL), apropriado na

1
Vida útil

20 Ano(s)

Avaliação de segurança - Exclusão de erros

Por favor, note:

Adequado para utilização se uma exclusão de falhas para uma avaria perigosa do canal mecânico 1 for autorizada e uma proteção contra manipulação adequada for assegurada.
Performance Level, até

d
Categoria conforme EN ISO 13849

3
Valor PFH

1,01 x 10⁻⁷ /h
Orientação (valor PFH)

até no máx. 100 000 ciclos de comutação/ano
Safety Integrity Level (SIL), apropriado na

2
Vida útil

20 Ano(s)

Classificação - função de bloqueio

Performance Level, até

e
Nota (nível de desempenho)

As informações para a certificação de segurança da função de bloqueio estão documentadas no manual de instruções ou nas instruções de "Operação e montagem".

Dados mecânicos

Mínima resistência mecânica

1.000.000 comutações
Folga do atuador da direção de acionamento

5,5 mm
Força de engate segundo a EN ISO 14119

2.000 N
Força de engate, máximo

2.600 N
Força de retenção

30 N
Velocidade de atuação, máximo

2 m/s
Fixação

parafusos
Versão dos parafusos de fixação

3x M6

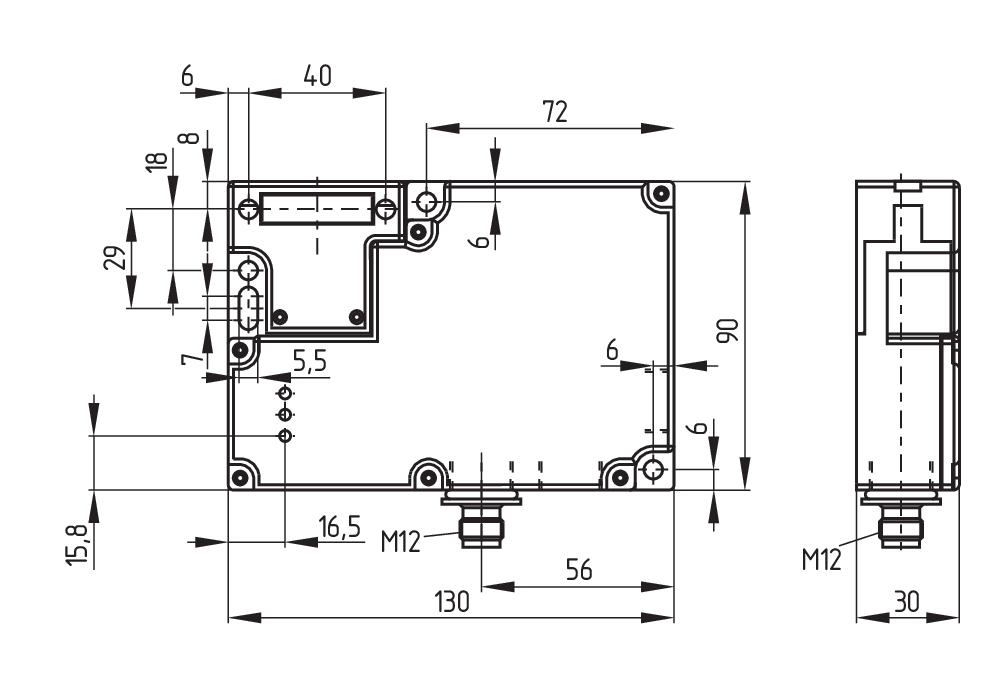

Dados mecânicos - dimensões

Posição ligação do conector

Centralizado
Conexão, conector

Conector incorporado M12, 4 polos, Codificação A

Dados mecânicos - dimensões

Comprimento do sensor

30 mm
Largura de sensor

130 mm
Altura do sensor

90 mm

Ambiente

Tipo de proteção

IP67
Temperatura ambiente

-25 ... +60 °C
Temperatura para armazenar e transportar

-25 ... +85 °C
Mínima umidade relativa

30 %
Máxima umidade relativa

95 %
Orientação (humidade relativa)

não condensado

sem gelo
Resistência a vibrações conforme EN 60068-2-6:

10 … 150 Hz, amplitude 0.35 mm
Resistência a impactos

30 g / 11 ms
Classe de proteção

II
Altura de instalação permitida sobre NN, máximo

2.000 m

Ambiente - Parâmetros de isolamento

Medição de isolação da tensão

32 VDC
Medição da rigidez dielétrica da tensão máxima

0,8 kV
Categoria de sobre-tensão

III
Grau de contaminação por sujeira conf. VDE 0100

3

Dados elétricos

Frequência de comutação

1.000 /h

Dados elétricos da interface AS

Potência máxima de consumo, ASi,

100 mA

Dados elétricos, interface AS especificação

Especificação:

Safety-Slave
Versão AS-i

V 2.1
Perfil AS-i

S-7.B.F.E
AS-I, Código-IO

0x7
AS-I, Código-ID

0xB
AS-I, Código-ID 1

0xF
AS-I, Código-ID 2

0xE
Entrada AS-i, canal 1

Bits de dados DI 0/DI 1 = transmissão dinâmica de código
Entrada AS-i, canal 2

Bits de dados DI 2/DI 3 = transmissão dinâmica de código
Saídas AS-Interface, DO 0

Controle do ímã
Saídas AS-Interface, DO 1

Sem função
Saídas AS-Interface, DO 2

Sem função
Saídas AS-Interface, DO 3

Sem função
Bits de parâmetro AS-Interface, P0

Atuador detetado
Bits de parâmetro AS-Interface, P1

Encravamento bloqueado
Bits de parâmetro AS-Interface, P2

Tensão mangnética dentro do intrervalo de tolerância
Bits de parâmetro AS-Interface, P3

Mensagem de erro - bloqueio/desbloqueio do encravamento por solenóide
Orientação (Bits de parâmetro AS-Interface)

Definir os parâmetros de saída para "1111" (0xF)

Falha de periférico (FID) detetada
Módulo de entrada - Endereço AS-Interface

0
Orientação (Módulo de entrada - Endereço AS-Interface)

Pré-ajustado no endereço 0, alterável via interface AS Busmaster ou dispositivo programador manual

Dados elétricos - tensão auxiliar (Aux)

Potência de consumo:

500 mA
Medição da tensão de operação

24 VDC
Proteção

4 A

Indicação de Estado

Orientação (LED indicador do estado)

(1) LED amarelo: Canal 2 / AS-i SaW Bit 2.3

(2) LED verde/vermelho (LED AS-i Duo ): tensão de alimentação / falha de comunicação / endereço slave = 0 / ou falha de periférico detetada

(3) LED amarelo: Canal 1 / AS-i SaW Bit 0.1

Dados gerais

Orientação (Aplicações de aplicação)

Dispositivo de segurança deslocável

Proteção móvel

Dispositivo de segurança giratório

Descrição dos pinos

PIN 1

AS-i +
PIN 2

Aux - (P)
PIN 3

AS-Interface -
PIN 4

Aux + (P)

Escopo do fornecimento

Escopo do fornecimento

O atuador não está incluído no fornecimento.

Orientação

Orientação (geral)

Visto que o dispositivo de proteção pode ser aberto diretamente em caso de atuação da chave geral ou de queda de energia, as chaves de segurança que funcionam segundo o princípio de travamento por corrente elétrica podem ser instalados apenas em casos especiais, depois de ser realizada uma análise criteriosa do risco de acidentes.
Orientação (desbloqueio de fuga em emergência)

Em caso de emergência

Acionamento no interior da área de risco
Nota Tensão AUX DC

fonte de alimentação PELV

PDF
