PSC1-C-10-SDM1-FB1-PNPS

Varenummer: 103057169

PSC1-C-10-SDM1-FB1-PNPS

Varenummer: 103057169

Downloads

ePlan Data

CADENAS CAD Data

SISTEMA Data

Mengde

Sikker stasjonsovervåking iht. EN 61800-5-2 (SafeDrive Monitoring SDM) for 1 akse
Modulært utvidbart med opptil 64 sikre inn-/utganger
2 Signalutgang

Bestillingsinformasjon

Produkt-typebetegnelse	PSC1-C-10-SDM1-FB1-PNPS
Artikkelnummer (bestillingsnummer)	103057169
EAN (European Article Number)	4030661667515
eCl@ss-nummer, versjon 12.0	27-24-22-07
eCl@ss-nummer, versjon 11.0	27-24-22-07
eCl@ss-nummer, versjon 9.0	27-24-22-07
ETIM-nummer, versjon 7.0	EC000236
ETIM-nummer, versjon 6.0	EC000236

Tillatelser - Standard

Data	TÜV cULus

Gobale egenskaper

Bruttovekt	608 g

Gobale egenskaper - Karakteristikker

SD-kortspor	Ja
Master-Slave-Communication (decentralized)	Ja
Master-Master-Kommunikation	Ja
Integrated SD gateway	Ja
Antall pulsutganger (taktutganger)	2
Antall reléutganger (1-kanals)	2
Antall sikre digitale innganger	14
Antall sikre digitale utganger	4
Antal signalutganger	2
Anzahl der Erweiterungsbaugruppen, maximal	2

Klassifisering

Performance Level, up to	e
Kontrollkategori	4
PFH-verdi	1,26 x 10⁻⁸ /h
Safety Integrity Level (SIL)	3
Mission time	20 år

Mekaniske data

Montering	kan festes på standardskinne

Mechanical data - Connection technique

Kabeldimensjon, minimum	0,2 mm²
Kabeldimensjon, maksimum	2,5 mm²
Ledertverrsnitt, minimum	24 AWG
Ledertverrsnitt, maksimum	12 AWG
Konnektor (mekanisk)	Avtakbare skruetilslutning

Mekaniske data - mål

Bredde	67,5 mm
Høyde	100 mm
Dybde	115 mm

Omgivelsesbetingelser

Tetthetsgrad	IP20
Arbeidstempratur	+0 ... +50 °C
Lagrings- og transporttemparatur	-25 ... +70 °C
Relativ fuktighet, minimum	5 %
Relativ fuktighet, maksimum	85 %
Note (Relative humidity)	ikke kondenserende
Permissible installation altitude above sea level, maximum	2.000 m

Ambient conditions - Insulation values

Overvoltage category	III
Forurensningsgrad	2

Elektriske data

Driftsspenning	24 VDC -15 % / +20 %
Merkespenning	24 VDC

Elektriske data – universelt kommunikasjonsgrensesnitt

Designation, Communication interface	RJ45

Elektriske data – kommunikasjonsprotokoller

Feldbus Protokoll	EtherCAT EtherNet IP PROFINET IO PROFINET / PROFIsafe

Electrical data - Safety digital outputs

Driftssstrøm (sikkerhetsutganger)	2.000 mA
Sikkerhetsutgang	Kortslutningovervåkning, p-type (Q2 og Q3)

Elektriske data - sikre reléutganger

Voltage, Utilisation category AC-15	230 VAC
Current, Utilisation category AC-15	2 A
Voltage, Utilisation category DC-13	24 VDC
Current, Utilisation category DC-13	2 A

Elektriske data - elektromagnetisk kompatibilitet (EMV)

Elektromagnetisk kompatibilitet	DIN EN 62061 DIN EN 61800-3
Interfering radiation	DIN EN 61000-6-4
EMC rating	DIN EN 61000-6-7 DIN EN 61326-3 DIN EN 61000-6-2

inkludert ved levering

inkludert ved levering	Backplane bus connector Connector terminals

Elektriske data - Spindelovervåking

Number of axis monitoring, max.	1
Drive monitoring, encoder typ	SSI TTL SINCOS Proximity switch

Produktbilde (enkelt katalogbilde)

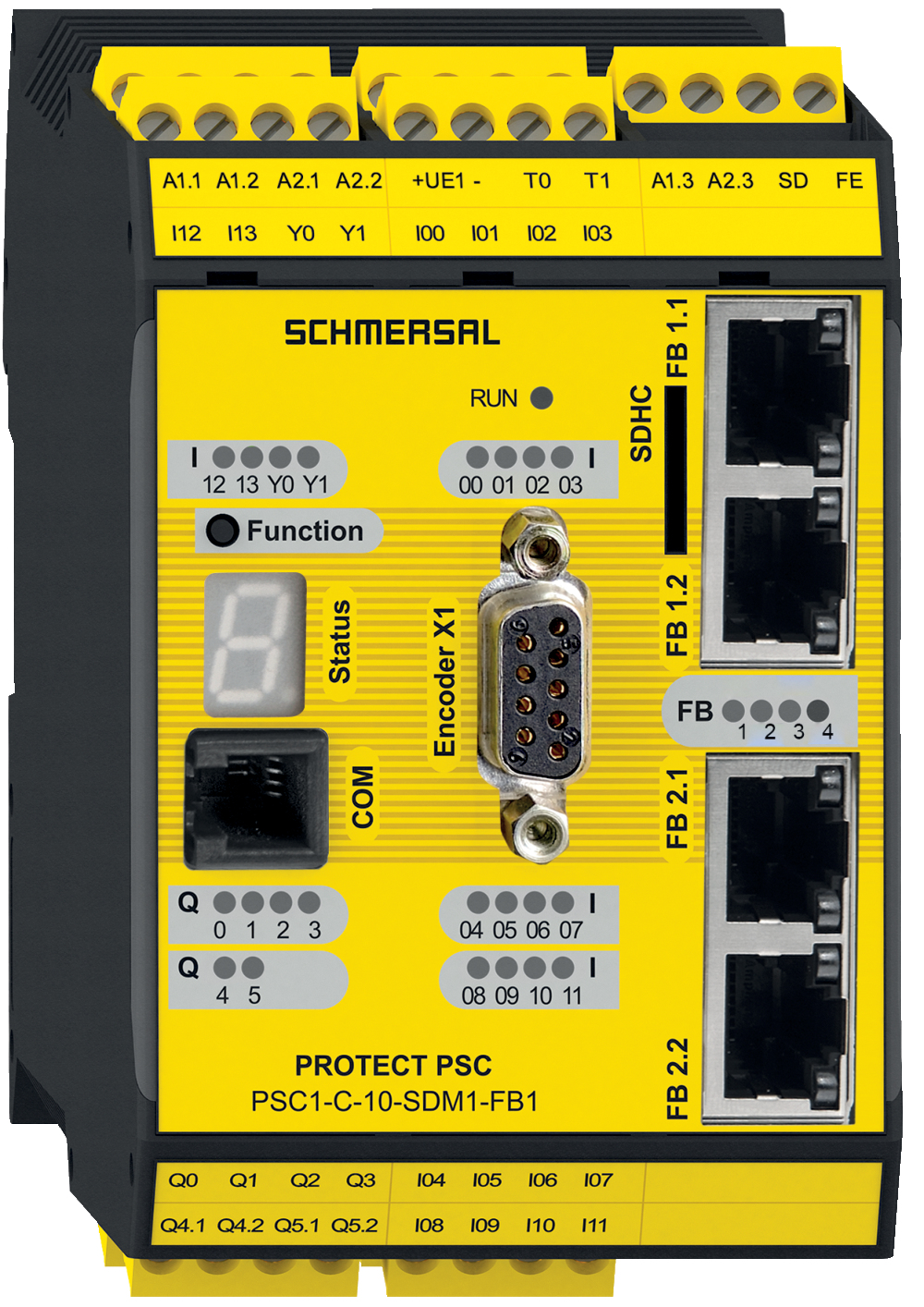

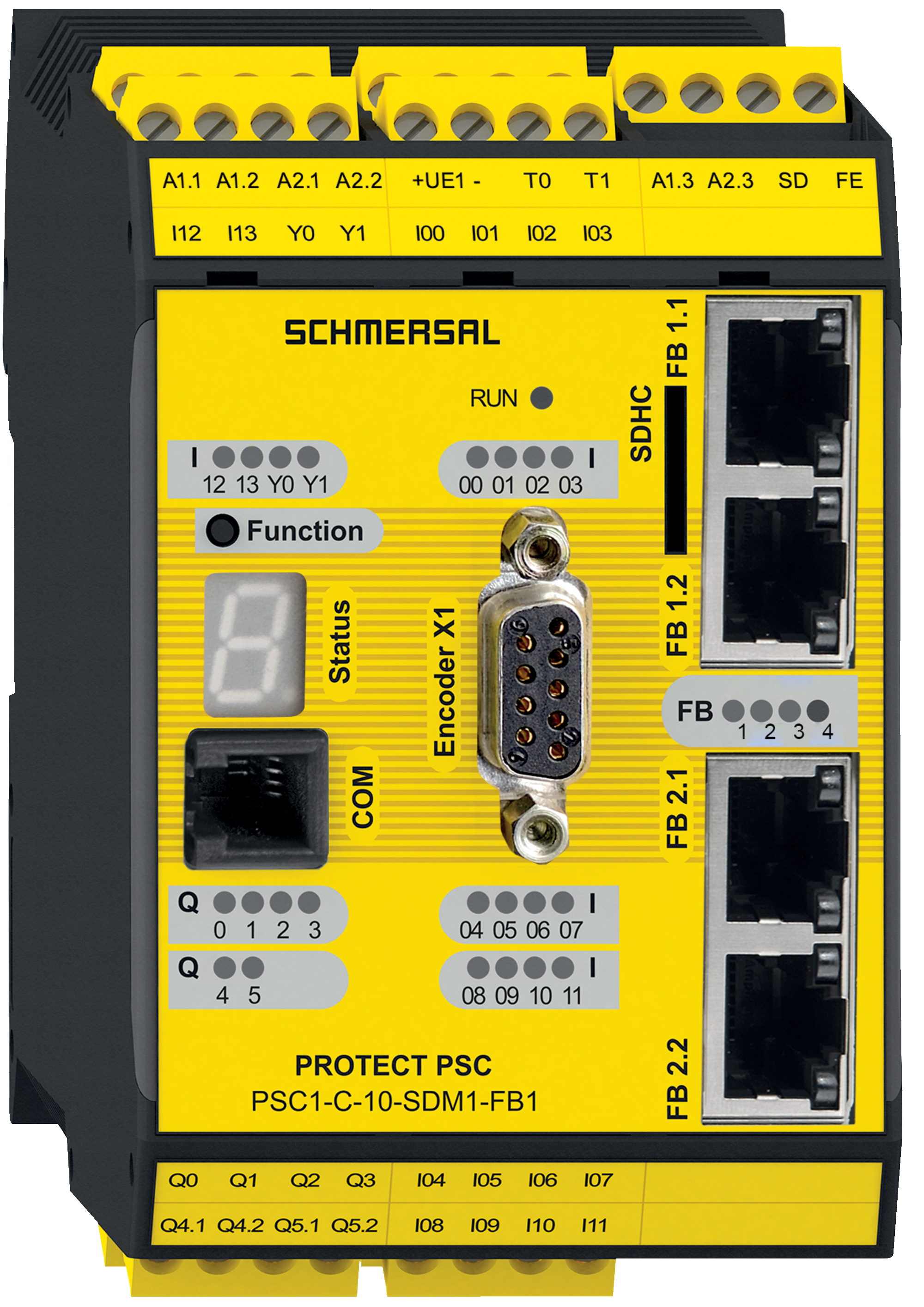

ID: kpsc1f01

| 1,0 MB | .jpg | 352.778 x 498.82800000000003 mm - 1000 x 1414 px - 72 dpi

| 82,8 kB | .png | 73.73100000000001 x 104.42200000000001 mm - 209 x 296 px - 72 dpi

| 107,0 kB | .jpg | 87.489 x 123.47200000000001 mm - 248 x 350 px - 72 dpi

| 54,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 8,3 MB | .png | 169.333 x 239.437 mm - 2000 x 2828 px - 300 dpi

Video ID: SD-Interface-Mr-Safety

ID: SD-Interface-Mr-Safety

| 75,0 MB | .mp4

| 70,0 MB | .mp4

EU Conformity Declaration

Pdf

EU Declaration of Conformity

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.

Name of the component:

PSC1

Type:

See ordering code

Description of the component:

Safety compact controller, with or without drive monitoring;
IO expansion module, with or without relay expansion

Relevant Directives:	Machinery Directive	2006/42/EC
	EMC-Directive	2014/30/EU
	RoHS-Directive	2011/65/EU

Applied standards:

EN IEC 61800-5-1:2023, 4.4
EN 61800-5-2:2007
EN 61800-5-2:2017
EN ISO 13849-1:2023
EN 61508 parts 1-7:2010

Notified body for Type Examination:

TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
ID n°: 0035

EC-Type Examination Certificate:

01/205/5526.02/26

Person authorised for the compilation of the technical documentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Place and date of issue:

Wuppertal, March 31, 2026

Authorised signature
Philip Schmersal
Managing Director

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Data og verdier er kontrollert omhyggelig. Bilder kan avvike fra originalen. Ytterligere tekniske data finner du i manualen. Tekniske modifiseringer og feil kan forkomme.

Generated at: 17.04.2026, 18:50
