AES 2535 UE: 24...230V AC/DC
AES 2535 UE: 24...230V AC/DC
| Produkt-typebetegnelse: AES 253(1) |
| (1) | |
| 215 | ohne Anlauftestung |
| 6 | mit Anlauftestung |
- Overvåking av magnetiske sikkerhetssensorer i BNS-serien
- 4 sikkerhetskontakter, STOP 0
- 2 Signalutgang
Bestillingsinformasjon
| Note (Delivery capacity) |
Phased-out product |
| Produkt-typebetegnelse |
AES 2535 UE: 24...230V AC/DC |
| Artikkelnummer (bestillingsnummer) |
101180845 |
| EAN (European Article Number) |
4030661343570 |
| eCl@ss-nummer, versjon 12.0 |
27-37-18-19 |
| eCl@ss-nummer, versjon 11.0 |
27-37-18-19 |
| eCl@ss-nummer, versjon 9.0 |
27-37-18-19 |
| ETIM-nummer, versjon 7.0 |
EC001449 |
| ETIM-nummer, versjon 6.0 |
EC001449 |
| Merk |
Utgått produkt |
Tillatelser - Standard
| Data |
cULus |
Gobale egenskaper
| Standard |
BG-GS-ET-14 BG-GS-ET-20 EN IEC 62061 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Klimatisk stress |
BG-GS-ET-14 IEC 60947-5-3 |
| Kapslingsmateriale |
Plast, glassfiber forsterket termoplast |
| Bruttovekt |
359 g |
Gobale egenskaper - Karakteristikker
| Ledningsbrudddeteksjon |
Ja |
| Kortslutningsgjenkjenning |
Ja |
| Tilbakemeldingskrets |
Ja |
| Automatisk tilbakestillingsfunksjon |
Ja |
| Tilbakestill etter at tilførselsspenningen er frakoblet |
Ja |
| Integrert indikator, status |
Ja |
| Antall eksterne kontakter |
1 |
| Antall lysdioder |
1 |
| Antall åpnere |
2 |
| Antall lukkere |
1 |
| Antall uforsinkede halvlederutganger med signalfunksjon |
2 |
| Antall sikkerhetskontakter |
4 |
| Antal signalutganger |
2 |
Klassifisering
| Standard |
EN ISO 13849-1 EN IEC 61508 |
| Stopp-kategori |
0 |
Klassifisering - Reléutganger
| Performance Level, up to |
d |
| Category |
3 |
| PFH value |
1,00 x 10⁻⁷ /h |
| Safety Integrity Level (SIL), suitable for applications in |
2 |
| Mission time |
20 år |
Mekaniske data
| Mekanisk levetid, minimum |
20.000.000 bevegelser |
| Montering |
kneppes inn på standard DIN-skinne iht. EN 60715 |
Mechanical data - Connection technique
| Terminaltilordninger |
IEC/EN 60947-1 |
| Kabeldimensjon, minimum |
0,25 mm² |
| Kabeldimensjon, maksimum |
2,5 mm² |
| Tiltrekkingsmoment for klemmer |
0,6 Nm |
| Tillatt kabeltype |
solid single-wire flexible |
| Konnektor (mekanisk) |
Screw terminals |
Mekaniske data - mål
| Bredde |
45 mm |
| Høyde |
100 mm |
| Dybde |
121 mm |
Omgivelsesbetingelser
| Beskyttelsesklasse for huset |
IP40 |
| Beskyttelsesklasse for installasjonsplassen |
IP54 |
| Beskyttelsesklasse for klemmer eller tilkoblinger |
IP20 |
| Arbeidstempratur |
+0 ... +55 °C |
| Lagrings- og transporttemparatur |
-25 ... +70 °C |
| Resistent mot vibrasjoner iht. EN 60068-2-6 |
10...55 Hz, Amplitude 0,35 mm, ± 15 % |
| sjokkresitanse |
30 g / 11 ms |
Ambient conditions - Insulation values
| Nominell impulsmotstandsspenning |
4 kV |
| Overvoltage category |
III |
| Forurensningsgrad |
2 |
Elektriske data
| Frekvensområde |
50 Hz 60 Hz |
| Driftsspenning |
24 ... 230 VAC |
| Type spenningsområde |
AC DC |
| Termisk teststrøm |
6 A |
| Merkespenning |
24 ... 230 VAC |
| Nominell vekselstrømspenning for kontroller, 50 Hz, minimum |
20.4 VAC |
| Nominell vekselstrømspenning for kontroller, 50 Hz, maksimum |
253 VAC |
| Nominell vekselstrømspenning for kontroller, 60 Hz, minimum |
20.4 VAC |
| Nominell vekselstrømspenning for kontroller 60 Hz, maksimum |
253 VAC |
| Nominell likestrømspenning for kontroller, minimum |
20,4 VDC |
| Nominell likestrømspenning for kontroller, maksimum |
253 VDC |
| Elektriske strømforbruk |
5 W |
| Kontaktmotstand, maksimum |
0,1 Ω |
| Merknad (kontaktmotstand) |
I ny tilstand |
| Drop-out-forsinkelse ved strømbrudd, typisk |
80 ms |
| Drop-out-forsinkelse ved nødstopp, typisk |
20 ms |
| Forsinkelse ved automatisk start, typisk |
100 ms |
| Forsinkelse ved tilbakestilling, typisk |
20 ms |
| Materiale for kontakter, elekrisk |
Ag-Ni 10 og 0,2 µm gullbelagt |
Elektriske data - sikre reléutganger
| Voltage, Utilisation category AC-15 |
230 VAC |
| Current, Utilisation category AC-15 |
3 A |
| Voltage, Utilisation category DC-13 |
24 VDC |
| Current, Utilisation category DC-13 |
2 A |
| Switching capacity, minimum |
10 VDC |
| Switching capacity, minimum |
10 mA |
| Switching capacity, maximum |
250 VAC |
| Switching capacity, maximum |
8 A |
Elektriske data - digitale innganger
| Inngangssignal, høyt signal "1" |
10 … 30 VDC |
| Inngangssignal, lavt signal "0" |
0 … 2 VDC |
| Ledemotstand, maksimum |
40 Ω |
Elektriske data - Digital utgang
| Voltage, Utilisation category DC-12 |
24 VDC |
| Current, Utilisation category DC-12 |
0,1 A |
Elektriske data - Reléutganger (hjelpekontaktene)
| Switching capacity, maximum |
24 VDC |
| Switching capacity, maximum |
2 A |
Elektriske data - elektromagnetisk kompatibilitet (EMV)
| EMC rating |
EMC-Directive |
Integrert systemdiagnose (ISD)
| Note (ISD -Faults) |
Følgende feil er registrert av sikkerhetsovervåkingsmodulene og indikert av ISD. |
| Faults |
Sikkerhetsreleet vil ikke trekke inn eller falle ut Dørkontaktene vil ikke åpne eller lukke Tverrkabel- eller kortslutningsovervåking av bryterforbindelsene Brudd på bryterforbindelsene Feil på inngangskretsene eller relékontrollkretsene på sikkerhetsovervåkingsmodulen Feil på eller funksjonsfeil på sikkerhetsrelé |
Diverse data
| Merknad (app-applikasjoner) |
Sikkerhetssensor sikkerhetsinnretning |
Note
| Note (General) |
Induktive belastninger (f.eks. kontaktorer, reléer, etc.) må undertrykkes ved hjelp av en egnet krets. |

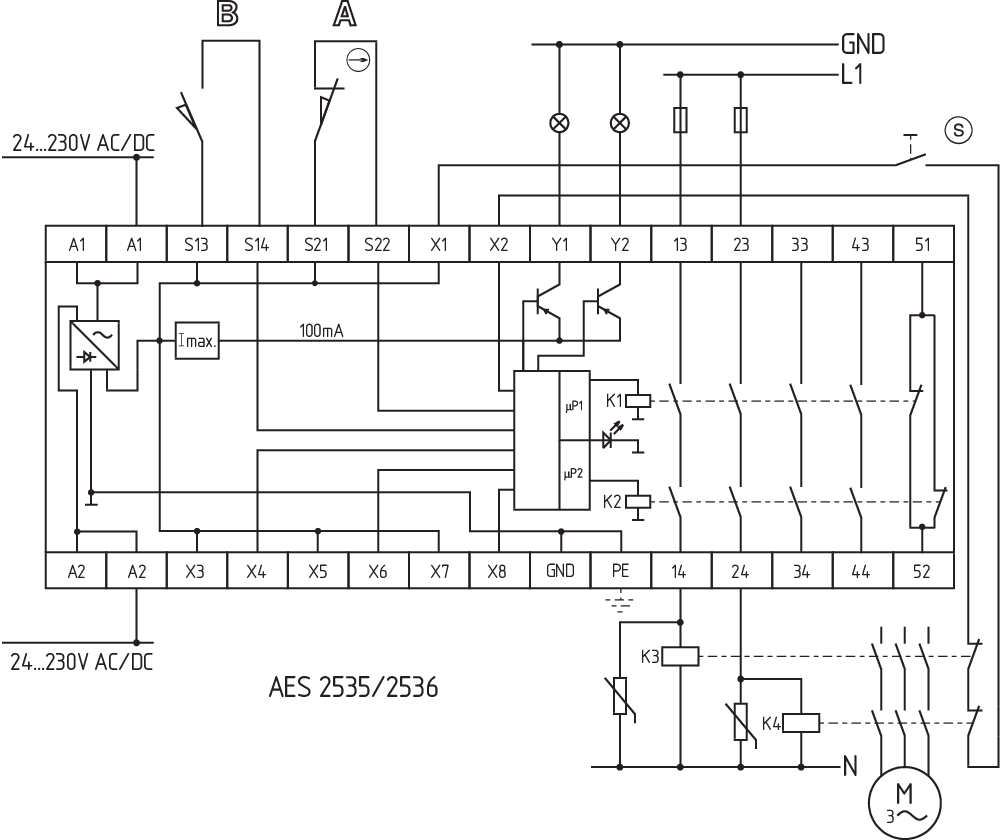

Kablingseksempel
| Note (Wiring diagram) |
Kablingsskjemaet vises med vernedørene lukket og i de-energisert tilstand. For å sikre en vaktdør opp til PL d og kategori 3 ISD-tabellene (Integrert System-Diagnose) for analyse av feilindikasjoner og årsakene til dem er vist i vedlegget. Modifisering for to NC-kontakter: Sikkerhetsmonitoreringsmodulen kan modifiseres til å overvåke to NC-kontakter ved å overkoble terminalene X3 og X4. Kortsluttingsdeteksjonen mellom tilkoblingene blir dermed inoperativ. Kortslutningsgjenkjenning bortfaller med dette. Movervåking av en vernedør ved hjelp av 2 posisjonsbrytere med sikkerhetsfunksjon. NC-kontakt A må ha tvangsmessig bryting når vernedøren er åpnet. Kategori 3 iht. ISO 13849-1 kan også oppnås ved å bruke bare én sikkerhetsbryter med én NO- og en NC-kontakt. Utelukkelse av feil på grunn av brudd eller løsning av aktiveringselementet eller aktiveringshodet så vel som løsning, demontering. Tilbakjemeldingskretsen overvåker posisjonene for de positivt styrte NC-kontaktene på kontaktorene K3 og K4. En start-tilbakestilling-bryter (S) kan kobles til tilbakemeldingskretsen som ekstrautstyr |
Språk filter
Datablad
Bruksanvisning og konformitetserklæring
UL sertifikat
Kraft - vei diagram
kablingseksempel (elektr. kabling)
SISTEMA-VDMA Bibliotek/Library
Last ned den nyeste versjonen av Adobe Reader

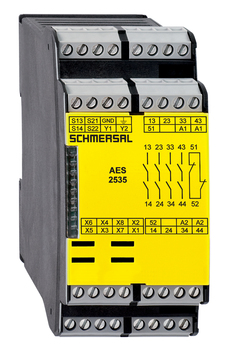

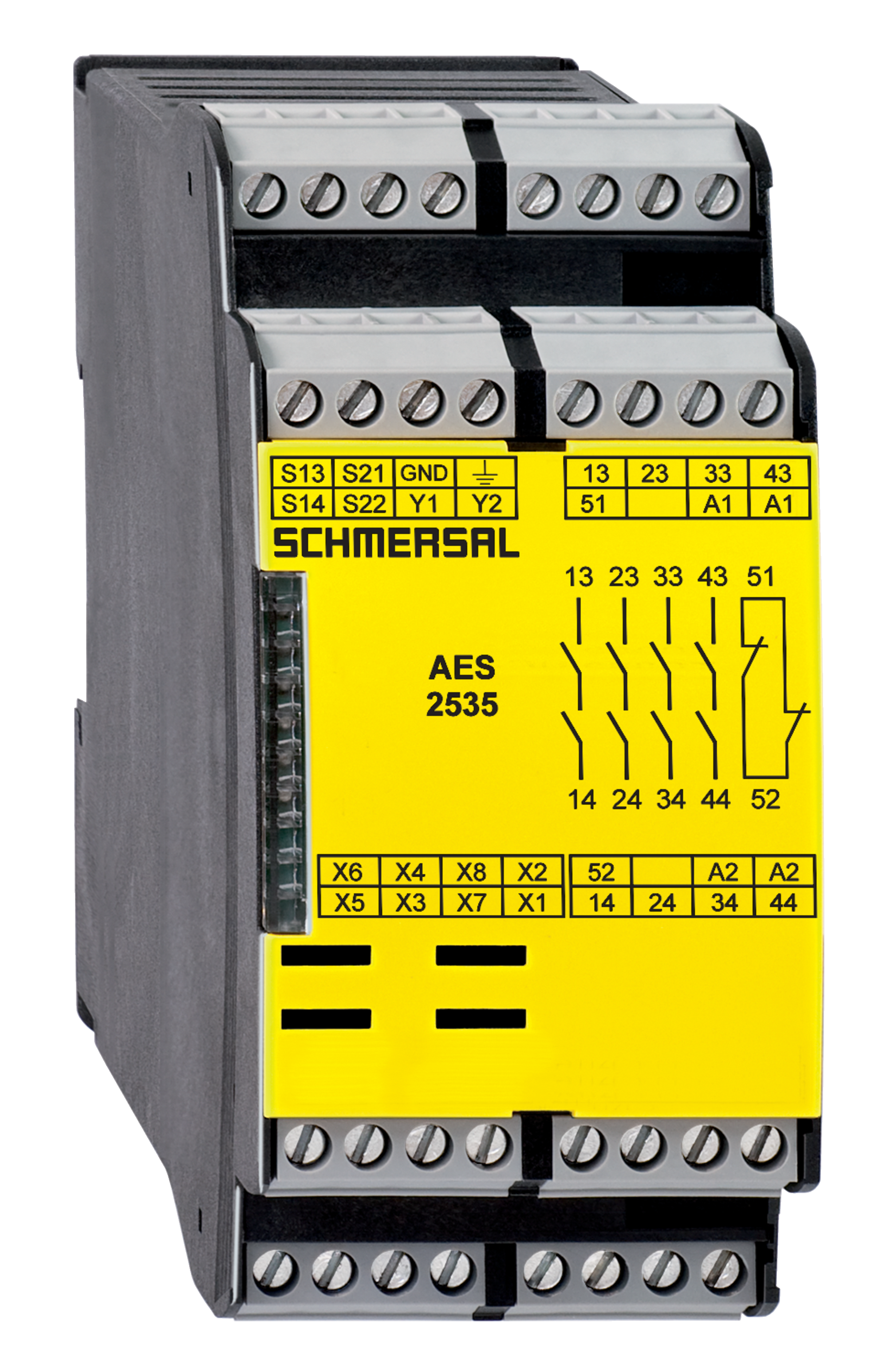

Produktbilde (enkelt katalogbilde)
ID: kaes2f13
| 1,2 MB | .jpg | 342.194 x 529.167 mm - 970 x 1500 px - 72 dpi
| 81,6 kB | .png | 74.083 x 114.3 mm - 210 x 324 px - 72 dpi
| 74,4 kB | .jpg | 79.72800000000001 x 123.47200000000001 mm - 226 x 350 px - 72 dpi
| 49,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 7,3 MB | .png | 169.249 x 261.789 mm - 1999 x 3092 px - 300 dpi
kablingseksempel
103009970 SRB-E-201LC
- STOP 0 Funksjon
- 1 oder 2- kanalkontroll
- Startknapp / autostart
- 2 Sikkerhetsutganger 2 A
- 1 Signalutganger
103007672 SRB-E-301ST
- STOP 0 Funksjon
- 1 oder 2- kanalkontroll
- Startknapp / autostart
- 1 Hjelpekontakt
- 3 sikkerhetskontakter
103015923 ML30.241-70
- 1-phase DIN rail power supplies
- AC 100-240V Wide-range input
- DC Output 24-28VDC / 1,3-1,1A / 30W
- Efficiency up to 89,4%
- Width only 22,5mm
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | AES 1135/1136 AES 1165/1165-2250 AES 1235/1236 AES 1265/1265-2250 AES 2135 AES 2335/2365 AES 2535 |
| Type: | See ordering code |
| Description of the component: | Safety-monitoring module |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| EMC-Directive | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | DIN EN 60947-5-1:2018 DIN EN ISO 13849-1:2016 DIN EN ISO 13849-2:2013 |
| Notified body, which approved the full quality assurance system, referred to in Appendix X, 2006/42/EC: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, January 31, 2024 |
 |
| Authorised signature Philip Schmersal Managing Director |
Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda
Data og verdier er kontrollert omhyggelig. Bilder kan avvike fra originalen. Ytterligere tekniske data finner du i manualen. Tekniske modifiseringer og feil kan forkomme.
