AZM190-B3/1x15
AZM190-B3/1x15
Downloads
Bestillingsinformasjon
| Reserve-artikkelnummer |
101029967 |
| Produkt-typebetegnelse |
AZM190-B3/1x15 |
| Artikkelnummer (bestillingsnummer) |
131029967 |
| EAN (European Article Number) |
8905236105753 |
| eCl@ss-nummer, versjon 12.0 |
27-27-26-06 |
| eCl@ss-nummer, versjon 11.0 |
27-27-26-06 |
| eCl@ss-nummer, versjon 9.0 |
27-27-26-06 |
| ETIM-nummer, versjon 7.0 |
EC001487 |
| ETIM-nummer, versjon 6.0 |
EC001487 |
Gobale egenskaper
| Kodenivå i henhold til ISO 14119 |
lav |
| Bruttovekt |
80 g |
Mekaniske data
| Aktiveringsradius, minimum |
200 mm |
| Nøkkel |
fleksibel |
Note
| Note (General) |
Akselen på hengselet bør være 25 mm over toppkanten av sikkerhetsbryteren og på samme plan Med aktivator forhåndsinnstilt til 15° for små aktiveringsradier På hengslede vern, minium aktiveringsradius ved 90° til aktivatorplanet 200 mm |
Språk filter
Datablad
Bruksanvisning og konformitetserklæring
Last ned den nyeste versjonen av Adobe Reader

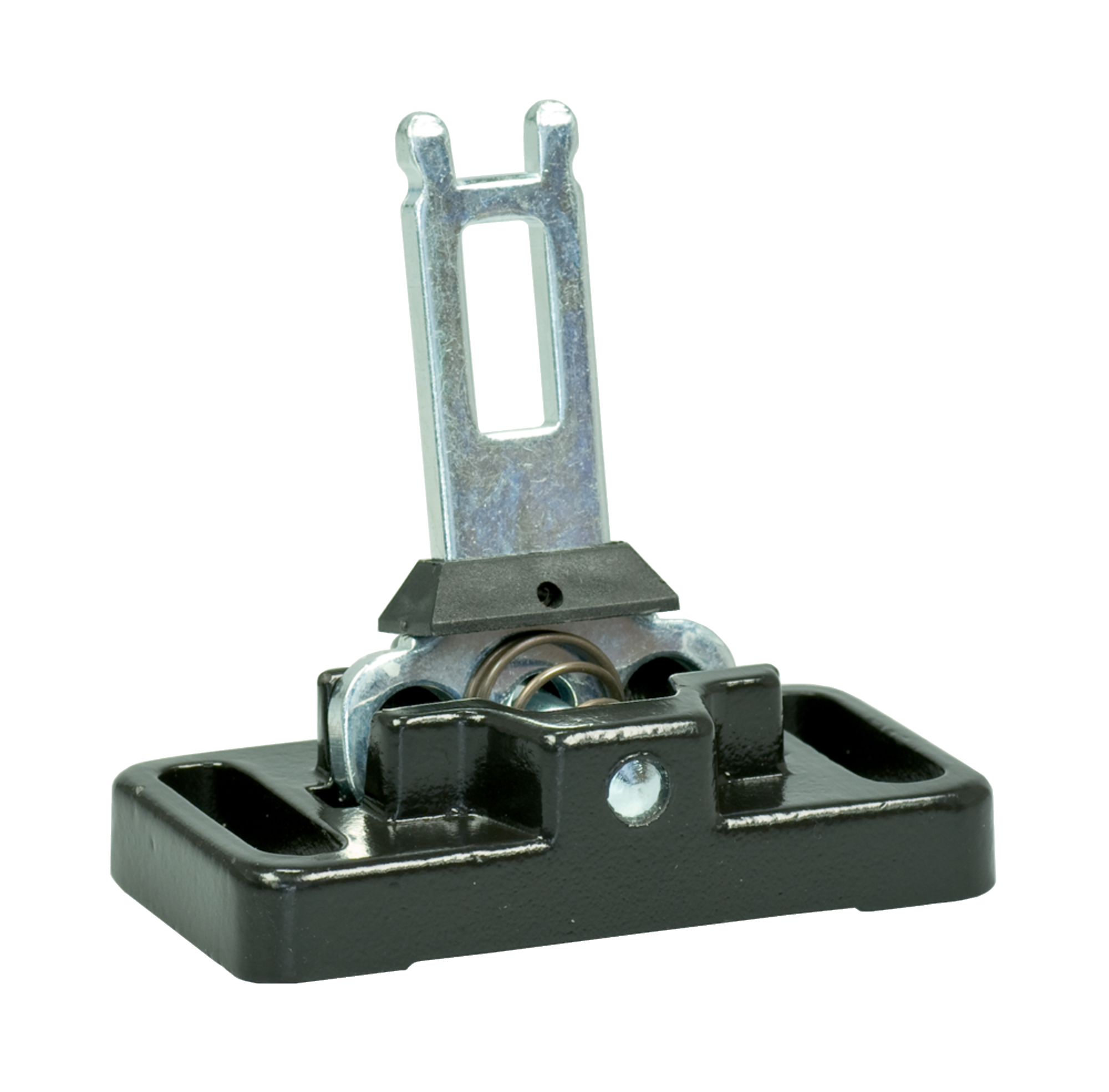

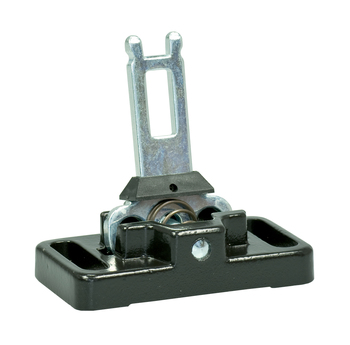

Produktbilde (enkelt katalogbilde)
ID: kazm1f36
| 10,8 MB | .tif | 195.4 x 192.5 mm - 1954 x 1925 px - 254 dpi
| 309,1 kB | .jpg | 352.778 x 347.486 mm - 1000 x 985 px - 72 dpi
| 25,9 kB | .png | 74.083 x 73.025 mm - 210 x 207 px - 72 dpi
| 40,0 kB | .jpg | 123.47200000000001 x 121.70800000000001 mm - 350 x 345 px - 72 dpi
| 32,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

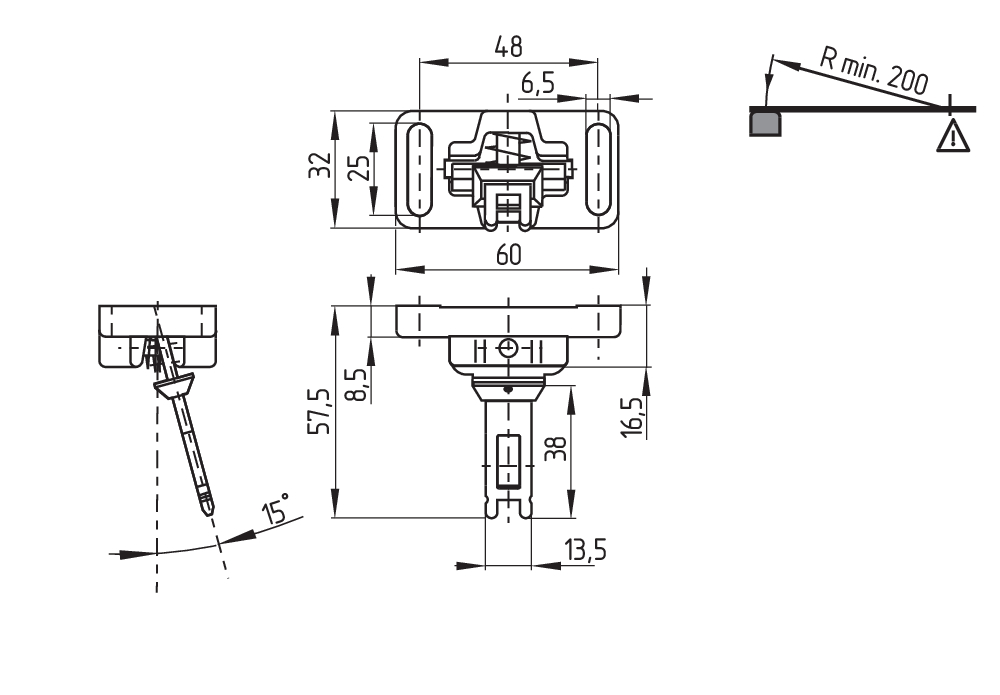

Dimensjonsriktig tegning betjener
| EU-Konformitetserklæring |  |
| Originale | Schmersal India Private Limited G-7/1, MIDC, Ranjangaon Tal. Shirur, Dist. Pune – 412 220 Maharashtra India Internet: www.schmersal.in |
| Forklaring: | Vi erklærer hermed at utformingen og konstruksjonen av følgende komponenter oppfyller kravene i de europeiske direktivene som er oppført nedenfor. |
| Betegnelse på komponenten: | AZM190 |
| Type: | se bestillingskode |
| Beskrivelse av komponenten: | Forrigling med elektromagnetisk beskyttelseslås for sikkerhetsfunksjoner (Magnetlås) |
| Relevante retningslinjer | Maskindirektivet | 2006/42/EG |
| RoHS-direktivet | 2011/65/EU |
| Anvendte standarder: | EN IEC 60947-5-1:2025 EN ISO 14119:2025 |
| Person som har fullmakt til å utarbeide den tekniske dokumentasjonen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Sted og dato for utstedelse: | Pune, 26. Januar 2026 |
 |
| Autorisert signatur Ramji Singh Konsernsjef |
Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda
Data og verdier er kontrollert omhyggelig. Bilder kan avvike fra originalen. Ytterligere tekniske data finner du i manualen. Tekniske modifiseringer og feil kan forkomme.
