WKSA32
WKSA32
Downloads
- zonder Afsperhuls
- 2 Contacten
- Montagediepte 57 mm
- 2 Schakelposities
- Inbouwdiameter Ø 30,5 mm
- Bevestiging montageflens
- tot 10 mm Frontplaatdikte
Bestelvoorbeeld
| Typebenaming van het product |
WKSA32 |
| Artikelnummer (bestelnummer) |
101019540 |
| EAN (Europees Artikel Nummer) |
4030661610948 |
| eCl@ss nummer, versie 12.0 |
27-37-14-04 |
| eCl@ss nummer, versie 11.0 |
27-37-14-04 |
| eCl@ss nummer, versie 9.0 |
27-37-14-04 |
| ETIM-nummer, versie 7.0 |
EC000632 |
| ETIM-nummer, versie 6.0 |
EC000632 |
Algemene gegevens
| Voorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Inbouwcondities (mechanische) |
naar keuze |
| Materiaal van de frontring |
Aluminium, geanodiseerd |
| Materiaal van de dichtbalg |
Rubber |
| Materiaalsterke van de dichtingsbalg |
1 mm |
| Kleur van de frontring |
Zilver |
| Kleur van de dichtbalg |
Zwart |
| Brutogewicht |
126 g |
Algemene gegevens - Eigenschappen
| Buitengebruik |
Ja |
| Galvanisch gescheiden contactbruggen |
Ja |
| Verkrijgbaar in blokkerende versie |
Ja |
| Aantal hulpcontacten |
2 |
| Aantal richtingen |
2 |
| Aantal maakcontacten per richting |
1 |
| Aantal schakelposities |
2 |
| Aantal schakelniveaus |
2 |
Mechanische gegevens
| Blokkeerpositie |
links rechts |
| Mechanische levensduurduur, minimum |
1.000.000 schakelingen |
| Bedieningskracht, ongeveer |
11 N |
| Bevestiging |
montageflens |
Mechanische gegevens - Aansluittechniek
| aansluitwijze |
Schroefaansluitklemmen |
| Draaddoorsnede, minimum |
0,5 mm² |
| Kabeldoorsnede, maximum |
2,5 mm² |
| Opmerking |
Alle specificaties inclusief adereindhulzen. |
Mechanische gegevens - Afmetingen
| Montagediepte |
57 mm |
| Lengte van de bedieningsmagneet |
90 mm |
| Inbouwdiameter |
30,5 mm |
| Dikte van de frontplaat, minimum |
1,5 mm |
| Dikte van de frontplaat, maximum |
10 mm |
| Inbouwdiameter volgens EN 60947-1 |
30.5 + 0.5 mm |
| Rastermaat |
80 x 80 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP65 IP67 |
| Omgevingstemperatuur |
-25 ... +80 °C |
| Trillingsvastheid |
10 … 200 Hz, met 20 g |
| schokbestendig |
110 g / 4 ms - 30 g / 18 ms |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
400 V |
| Nominale impulsspanningsvastheid Uimp |
4 kV |
| Vervuilingsgraad |
3 |
Elektrische gegevens
| Thermische stroom |
10 A |
| Gebruikscategorie AC-15 |
250 VAC |
| Gebruikscategorie AC-15 |
8 A |
| Gebruikscategorie DC-13 |
24 VDC |
| Gebruikscategorie DC-13 |
5 A |
| Schakelelement |
Maakcontact (NO) / maakcontact (NO) |
| Schakelprincipe |
Tastschakeling |
| Maximale schakelfrequentie |
1.200 /h |
Opmerking
| Opmerking (schakelposities) |
Positie A, B |
Taalfilter
Datasheet
Montage- en aansluithandleiding
EG-conformiteitsverklaring
Gegevensfiche (voorlopige PDF)
Brochure
Download de nieuwste versie van Adobe Reader
Foto van het product (individuele catalogusfoto)
ID: kwkt-f15
| 613,8 kB | .jpg | 352.778 x 680.861 mm - 1000 x 1930 px - 72 dpi
| 54,6 kB | .png | 74.083 x 142.875 mm - 210 x 405 px - 72 dpi
| 30,9 kB | .jpg | 63.853 x 123.47200000000001 mm - 181 x 350 px - 72 dpi
| 23,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 4,7 MB | .png | 145.143 x 280.12600000000003 mm - 2000 x 3860 px - 350 dpi

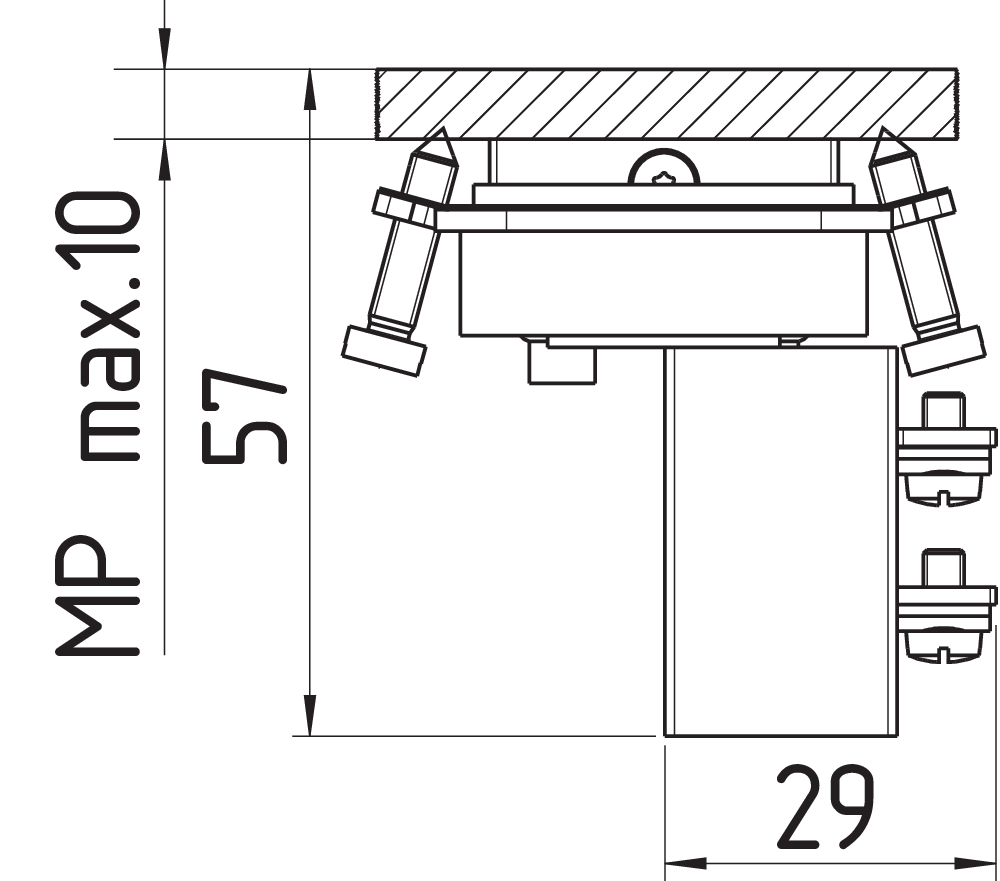

Maatschets overige
