UK 432Y-2S
UK 432Y-2S
Downloads
| Typebenaming van het product: U(1) 432Y-(2)-(3) |
| (1) | |
| S | Stoter S |
| K | Rolhefboom K |
| 8H | Roldraaihefboom 8H |
| H | Roldraaihefboom H |
| 3H | Roldraaihefboom 3H |
| 7H | Roldraaihefboom 7H |
| 4H | Veerstaafdraaihefboom 4H |
| 9H | Staafhefboom 9H |
| 10H | Staafhefboom 10H |
| 2H | Bladveerhefboom 2H |
| 6H | Bladveerhefboom 6H |
| (2) | |
| zonder | 2 verbreekcontacten (NC) |
| 2S | 2 maakcontacten (NO) |
| 1S/1OE | 1 maakcontact (NO) / 1 verbreekcontact (NC) |
| (3) | |
| 1272 | Lage-temperatuurmodel tot -30 ºC mogelijk |
- metaalbehuizing
- 2 Contacten
- 62 mm x 80 mm x 50 mm (basistoestel)
- Instelbare schakelpunten en contacttype
- 3 kabelingangen M 20 x 1.5
- Bedienelement 4 x 90° verdraaibaar
Bestelvoorbeeld
| Typebenaming van het product |
UK 432Y-2S |
| Artikelnummer (bestelnummer) |
101091236 |
| EAN (Europees Artikel Nummer) |
4030661003016 |
| eCl@ss nummer, versie 12.0 |
27-27-06-01 |
| eCl@ss nummer, versie 11.0 |
27-27-06-01 |
| eCl@ss nummer, versie 9.0 |
27-27-06-01 |
| ETIM-nummer, versie 7.0 |
EC000030 |
| ETIM-nummer, versie 6.0 |
EC000030 |
Certificeringen - Voorschriften
| Certificaten |
cULus |
Algemene gegevens
| Voorschriften |
EN IEC 60947-5-1 |
| Werkingsprincipe |
mechanisch |
| Stotervorm |
Rol |
| Materiaal van de behuizing |
licht-metaal gietijzer |
| Materiaal van de bekleding van de behuizing |
gelakt |
| Brutogewicht |
340 g |
Algemene gegevens - Eigenschappen
| Aantal maakcontacten |
2 |
Veiligheidsclassificatie: - Veiligheidsuitgangen
| B10D Verbreekcontact (NG) |
2.000.000 schakelingen |
Mechanische gegevens
| Bedienelement |
rolhefboom |
| Materiaal van de rol |
Kunststof |
| Mechanische levensduurduur, minimum |
10.000.000 schakelingen |
| Aanloophoek, van links |
45 ° |
| Aanloophoek, van rechts |
30 ° |
| Contactopening |
2 x 1,5 mm |
| Min. bedieningssnelheid |
1 mm/min |
| Max. bedieningssnelheid |
0,5 m/s |
| Opmerking (bedieningssnelheid) |
Bedieningssnelheid bij een verticale aanloophoek |
Mechanische gegevens - Aansluittechniek
| aansluitwijze |
Schraubanschluss M20 x 1.5 |
| Draaddoorsnede, minimum |
1,5 mm² |
| Kabeldoorsnede, maximum |
2,5 mm² |
| Opmerking |
Alle specificaties inclusief adereindhulzen. |
| Aderdoorsnede |
13 AWG |
Mechanische gegevens - Afmetingen
| Lengte van de sensor |
50 mm |
| Breedte van de sensor |
62 mm |
| Hoogte van de sensor |
118 mm |
| Breedte van de rol |
8,5 mm |
| Diameter van de rol |
20 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP65 |
| Omgevingstemperatuur |
-20 ... +60 °C |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
500 V |
Elektrische gegevens
| Thermische stroom |
16 A |
| Schakelelement |
Maakcontact (NO) |
| Schakelprincipe |
Tastschakeling |
| Materiaal van de contacten, elektrisch |
Zilver |
Opmerking
| Opmerking (algemeen) |
Desgewenst zijn het contacttype en de schakelpunten ook ingesteld verkrijgbaar. bediening van rechts moet vermeden worden, omdat hierdoor de levensduur van de positieschakelaar verkort wordt. |
Taalfilter
Datasheet
Bedieningshandleiding (bijlage/beknopte handleiding)
EG-conformiteitsverklaring
UL-certificaat
Download de nieuwste versie van Adobe Reader

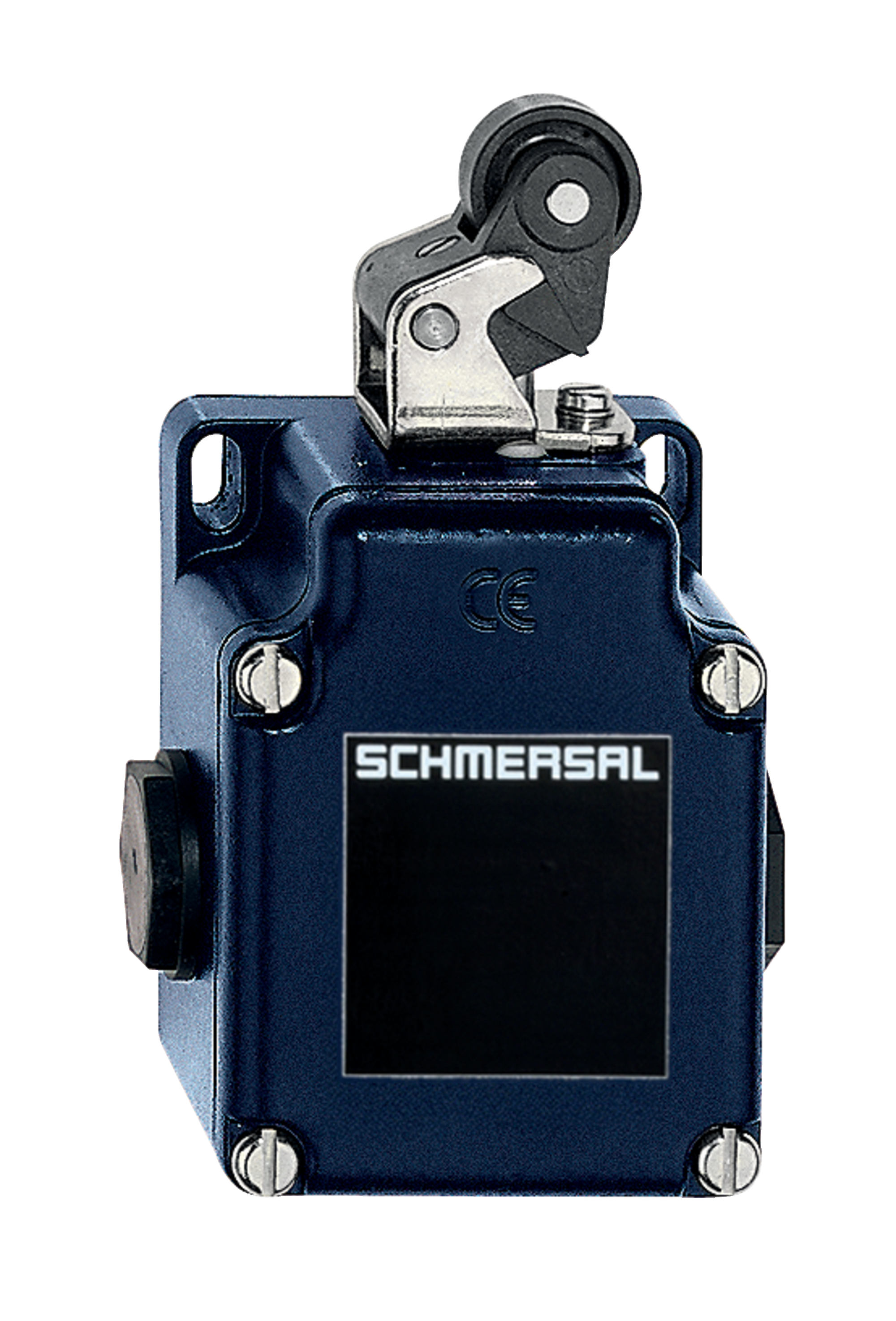

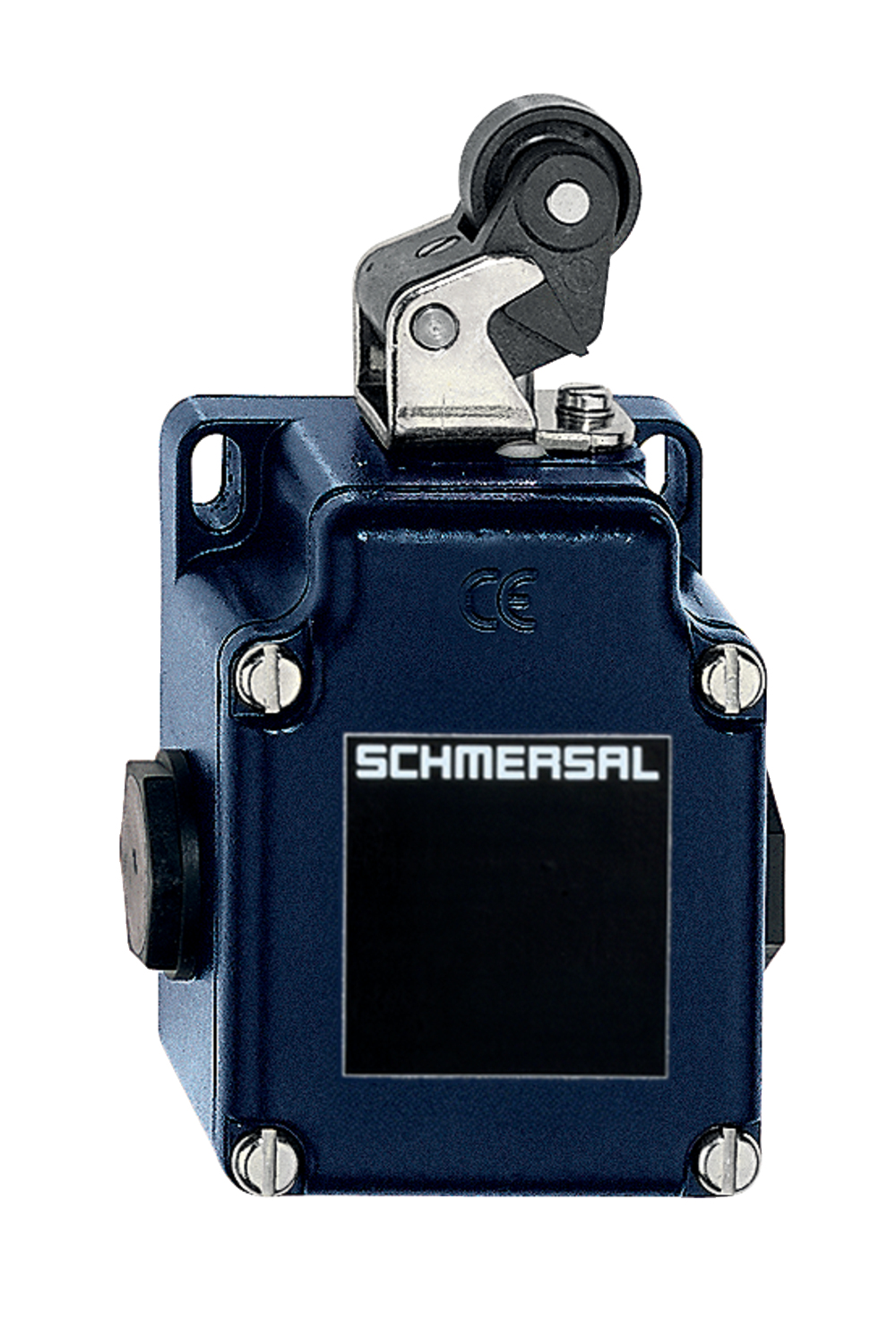

Foto van het product (individuele catalogusfoto)
