TS 461-31Y
TS 461-31Y
Downloads
- 2 kabelingangen M 20 x 1.5
- metaalbehuizing
- 118 mm x 155 mm x 64 mm ( basistoestel)
Bestelvoorbeeld
| Typebenaming van het product |
TS 461-31Y |
| Artikelnummer (bestelnummer) |
101058508 |
| eCl@ss nummer, versie 12.0 |
27-27-06-01 |
| eCl@ss nummer, versie 11.0 |
27-27-06-01 |
| eCl@ss nummer, versie 9.0 |
27-27-06-01 |
| ETIM-nummer, versie 7.0 |
EC000030 |
| ETIM-nummer, versie 6.0 |
EC000030 |
Algemene gegevens
| Voorschriften |
EN IEC 60947-5-1 |
| Werkingsprincipe |
mechanisch |
| Stotervorm |
Kogel |
| Materiaal van de behuizing |
Grijs gietijzer, verzinkt |
| Materiaal van de bekleding van de behuizing |
gelakt |
| Brutogewicht |
2.100 g |
Algemene gegevens - Eigenschappen
| Aantal verbreekcontacten |
1 |
| Aantal maakcontacten |
3 |
Classificatie
| B10D verbreekcontact (NC) |
2.000.000 schakelingen |
Mechanische gegevens
| Bedienelement |
stoter |
| Mechanische levensduurduur, minimum |
10.000.000 schakelingen |
| Aanloophoek |
20 ° |
| Contactopening |
max. 2 x 6 mm |
| Min. bedieningssnelheid |
1 mm/min |
| Max. bedieningssnelheid |
1 m/s |
| Opmerking (bedieningssnelheid) |
Bedieningssnelheid bij een verticale aanloophoek |
Mechanische gegevens - Aansluittechniek
| aansluitwijze |
Schraubanschluss M20 x 1.5 |
| Draaddoorsnede, minimum |
1,5 mm² |
| Kabeldoorsnede, maximum |
2,5 mm² |
| Opmerking |
Alle specificaties inclusief adereindhulzen. |
| Aderdoorsnede |
13 AWG |
Mechanische gegevens - Afmetingen
| Lengte van de sensor |
64 mm |
| Breedte van de sensor |
118 mm |
| Hoogte van de sensor |
181 mm |
| Diameter van de stoter |
10 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP65 |
| Omgevingstemperatuur |
-30 ... +90 °C |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
400 V |
| Nominale impulsspanningsvastheid Uimp |
6 kV |
Elektrische gegevens
| Thermische stroom |
16 A |
| Gebruikscategorie AC-15 |
400 VAC |
| Gebruikscategorie AC-15 |
4 A |
| Schakelelement |
Maakcontact (NO), verbreekcontact (NG) |
| Opmerking (schakelelement) |
met dubbele onderbreking |
| Schakelprincipe |
Tastschakeling |
| Materiaal van de contacten, elektrisch |
Zilver |
Opmerking
| Opmerking (algemeen) |
Zijdelingse bediening moet vermeden worden, omdat hierdoor de levensduur van de positieschakelaar verkort wordt. |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
Download de nieuwste versie van Adobe Reader

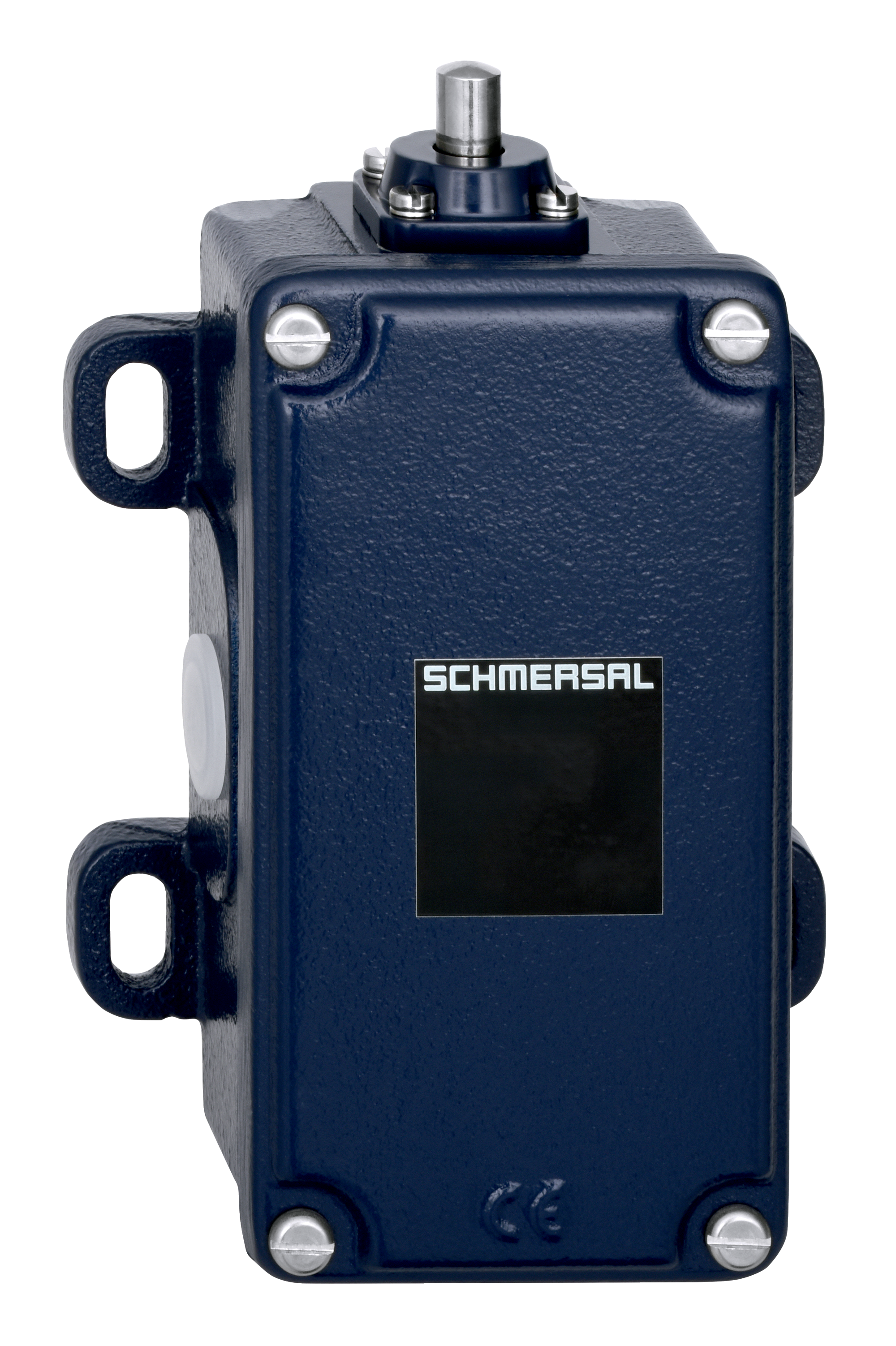

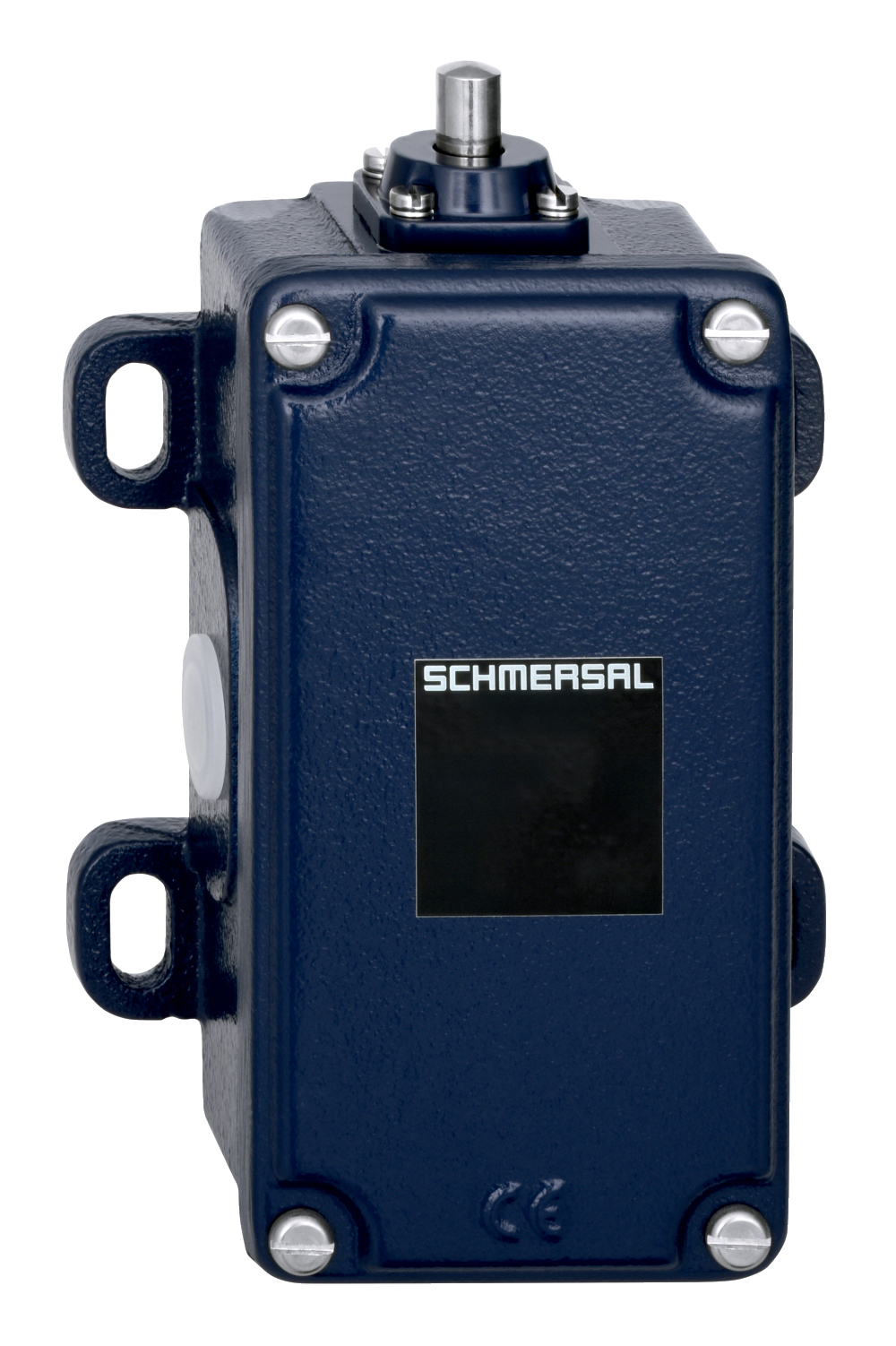

Foto van het product (individuele catalogusfoto)
ID: kt461f02
| 892,1 kB | .jpg | 352.778 x 529.8720000000001 mm - 1000 x 1502 px - 72 dpi
| 94,3 kB | .png | 74.083 x 111.125 mm - 210 x 315 px - 72 dpi
| 42,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,1 MB | .png | 169.333 x 254.423 mm - 2000 x 3005 px - 300 dpi
| 49,3 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi

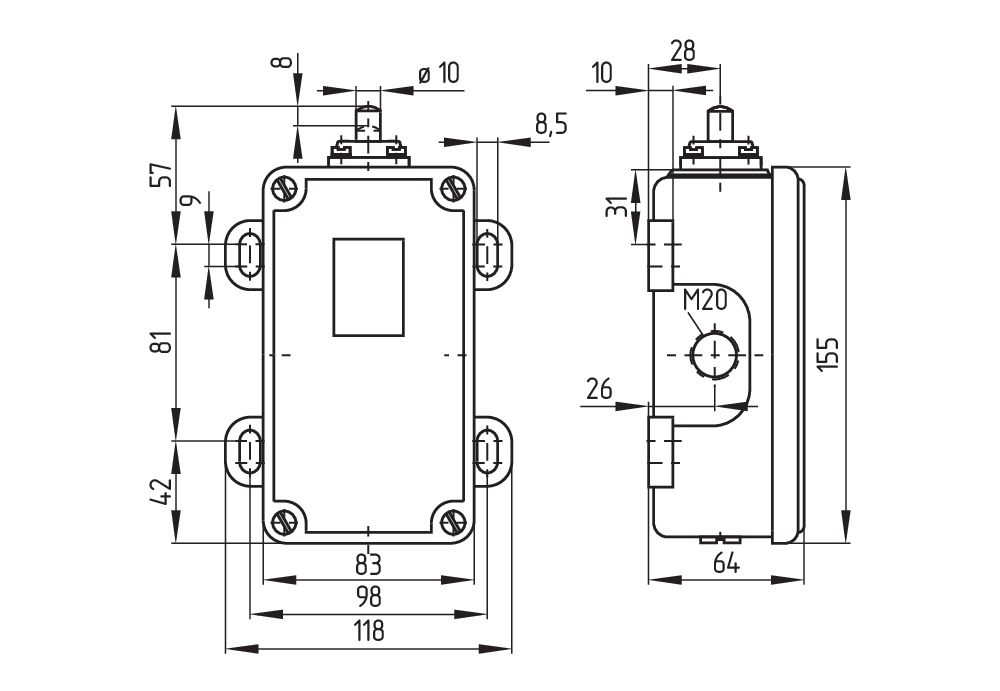

Maatschets basistoestel
Maatschets bedieningssleutel
Schakelwegdiagram
Contact gesloten
Contact geopend
Instelbereik
Insteekpunt
Gedwongen verbrekingsweg/-hoekWerkwijze, werkingsprincipe
