T2FH 232-22UEDR/11
T2FH 232-22UEDR/11
| Typebenaming van het product: T2FH 232-(1) |
| (1) | |
| 11UEDR/11UEDR | 2 maakcontacten (NO) / 2 verbreekcontacten (NC) |
| 22UEDR/22UEDR | 3 maakcontacten (NO) / 3 verbreekcontacten (NC) |
| 11/22UEDR | 3 maakcontacten (NO) / 3 verbreekcontacten (NC) |
- tweepedalig
- 2 kabelingangen M25
- Beschermkap met grotere opening
- Hoge standvastigheid
Bestelvoorbeeld
| Typebenaming van het product |
T2FH 232-22UEDR/11 |
| Artikelnummer (bestelnummer) |
151217033 |
| eCl@ss nummer, versie 12.0 |
27-37-12-18 |
| eCl@ss nummer, versie 11.0 |
27-37-12-18 |
| eCl@ss nummer, versie 9.0 |
27-37-12-18 |
| ETIM-nummer, versie 7.0 |
EC001258 |
| ETIM-nummer, versie 6.0 |
EC001258 |
Certificeringen - Voorschriften
| Certificaten |
cULus CCC |
Algemene gegevens
| Voorschriften |
BG-GS-ET-15 DIN VDE 0660-200 EN IEC 60947-5-1 |
| Materiaal van de behuizing |
Aluminium |
| Materiaal van de bekleding van de behuizing |
gemoffeld |
| Materiaal van het behuizingsdeksel |
Aluminium |
| Materiaal van de pedaal |
Kunststof, glasvezelversterkte thermoplast |
| Met beschermkap |
Aluminium |
| Brutogewicht |
3.700 g |
Algemene gegevens - Eigenschappen
| Arrêtering |
Ja |
| Geschikt voor noodstop |
Ja |
| Beschermkap |
Ja |
| Aftasting mogelijk |
Ja |
| Aantal pedalen, verbreekcontact (NG) |
3 |
| Aantal pedalen, maakcontact (NO) |
3 |
Classificatie
| Voorschriften |
EN ISO 13849-1 |
| Gebruiksduur |
20 Jaar (Jaren) |
Veiligheidsclassificatie: - Veiligheidsuitgangen
| B10D Verbreekcontact (NG) |
100.000 schakelingen |
Mechanische gegevens
| Mechanische levensduurduur, minimum |
1.000.000 schakelingen |
Mechanische gegevens - Aansluittechniek
| aansluitwijze |
Schraubanschluss M20 x 1.5 |
| Kabeldoorsnede, maximum |
2,5 mm² |
| Opmerking |
Alle specificaties inclusief adereindhulzen. |
Mechanische gegevens - Afmetingen
| Breedte |
295 mm |
| Hoogte |
189 mm |
| Diepte |
274 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP65 |
| Omgevingstemperatuur |
-25 ... +60 °C |
| Opslag- en transporttemperatuur |
-25 ... +85 °C |
| Relatieve vochtigheid, minimum |
30 % |
| Relatieve vochtigheid, maximum |
95 % |
| Opmerking (relatieve vochtigheid) |
niet-condenserend geen berijping |
| Trillingsvastheid |
10 … 150 Hz, Amplitude 0,35 mm / 5 g |
| schokbestendig |
30 g / 11 ms |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
500 V |
| Nominale impulsspanningsvastheid Uimp |
6 kV |
| Overspanningscategorie |
III |
| Vervuilingsgraad |
3 |
Elektrische gegevens
| Thermische stroom |
10 A |
| Voorwaardelijke nominale kortsluitstroom |
1.000 A |
| Gebruikscategorie AC-15 |
230 VAC |
| Gebruikscategorie AC-15 |
4 A |
| Gebruikscategorie DC-13 |
24 VDC |
| Gebruikscategorie DC-13 |
1 A |
| Schakelelement |
Maakcontact (NO), verbreekcontact (NG) |
| Schakelprincipe |
Tastschakeling met overlapping |
| Maximale schakelfrequentie |
3.600 /h |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
UL-certificaat
CCC certificaat
Brochure
SISTEMA-VDMA-bibliotheek/library
Download de nieuwste versie van Adobe Reader

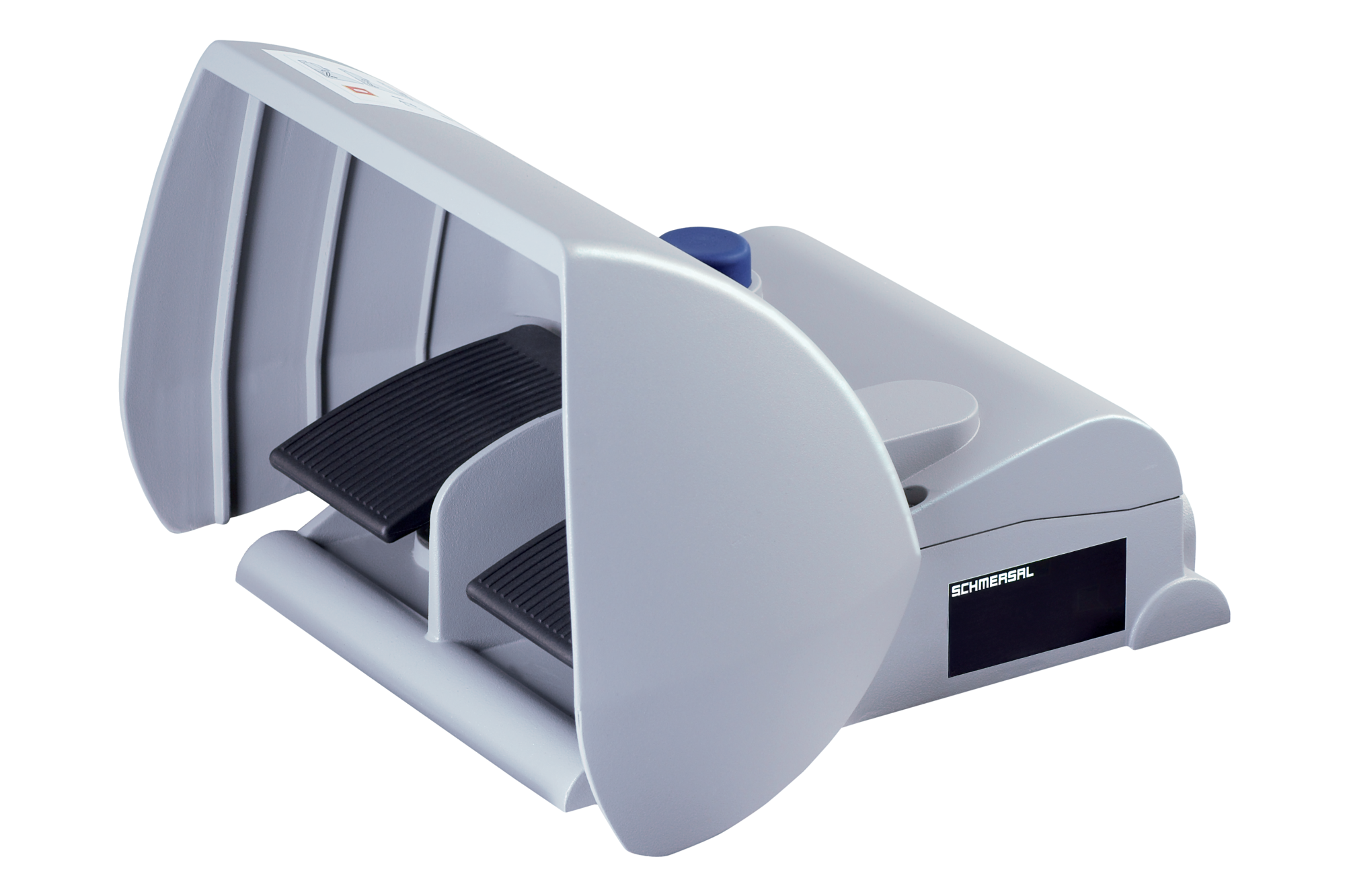

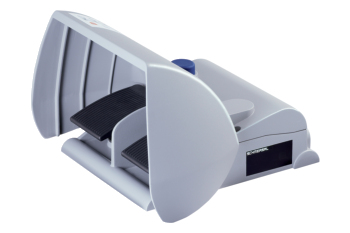

Foto van het product (individuele catalogusfoto)
ID: ktfh2f02
| 188,2 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 px - 72 dpi
| 30,2 kB | .png | 74.083 x 49.389 mm - 210 x 140 px - 72 dpi
| 29,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,2 MB | .png | 145.143 x 96.738 mm - 2000 x 1333 px - 350 dpi
| 29,2 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 px - 72 dpi

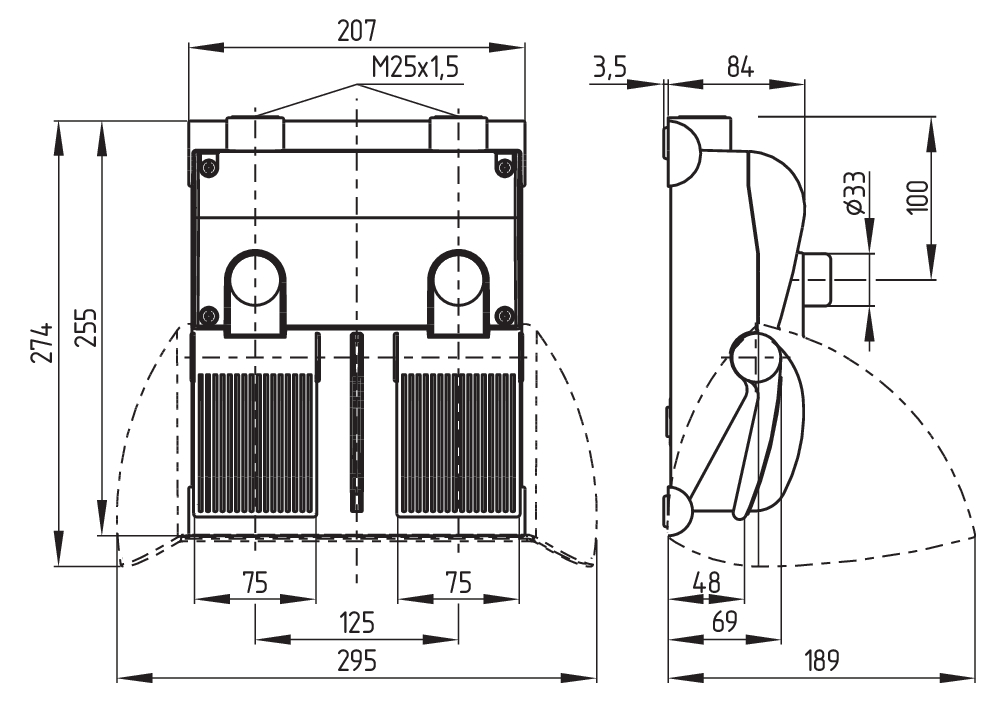

Maatschets basistoestel
Contactschema
Bewaking van de veiligheidsvergrendeling volgens ISO 14119
gedwongen verbrekend contact
bediend
niet-bediend
NO-contact
NG-contact
Contactschema
Werkwijze, werkingsprincipe
