SEPK02.0.3.1.22/95
SEPK02.0.3.1.22/95
| Typebenaming van het product: SEPK02.0.(1).(2).(3)/(4).(5) SEPG05.3.(1).(2).(3)/(4).(5) SEP01.0.(1).(2).(3)/(4).(5) SEP01.4.(1).(2).(3)/(4).(5) SEPLC05.2.(1).(2).(3)/(4).(5) SEP07.0.(1).(2).(3)/(4).(5) SEP09.0.(1).(2).(3)/(4).(5) |
| Bedienorganen merk en kopdiameter (bedienelementen/noodstop) afhankelijk van ➁ (bij SEP09.0… valt de noodstop weg) | |
| (1) | |
| 1 | Schmersal 55 mm / Schmersal 49 mm |
| 2 | Schmersal 42 mm / Schmersal 49 mm of Siemens 40 mm / Schmersal 49 mm |
| 3 | Schmersal 42 mm / Schmersal 38,5 mm of Siemens 40 mm / Siemens 40 mm |
| 4 | Schmersal 55 mm / Schmersal 38,5 mm |
| L | Lege behuizing met boorgaten 22,3 mm (geen bedienorganen gemonteerd) |
| S-XXXX | Speciale uitvoering met 4-cijferig oplopend nummer |
| (2) | |
| 0 | Bedienorganen van het merk Schmersal |
| 1 | Bedienorganen van het merk Siemens of Schmersal / Siemens |
| (3) | |
| 0 | Inbouwdiameter bedienorganen (22,3 mm) |
| 1 | Inbouwdiameter bedienorganen (30,5 mm) |
| (4) | |
| 95 | Maak-en verbreekcontacten van de bedienelementen in gescheiden bouwvorm |
| (5) | |
| E1 | Drukknop met bedieningskracht 10,5 N |
| E2 | Drukknop met bedieningskracht 7,0 N |
| Z1 | Noodstop met 2 maakcontacten en 2 verbreekcontacten (niet bij SEPK02.0….) |
| Z2 | Schakelblokkering met 1 maak- en 1 verbreekcontact (gele vuistslagknop met arrêtering i.p.v. noodstop) |
| Z3 | Schakelblokkering met 2 maak- en 2 verbreekcontact (gele vuistslagknop met arrêtering i.p.v. noodstop) |
| Z4 | Schakelblokkering met 1 maak- en 1 verbreekcontact (gele vuistslagknop met arrêtering bijkomend aan noodstop) |
| Z5 | Schakelblokkering met 2 maak- en 2 verbreekcontact (gele vuistslagknop met arrêtering bijkomend aan noodstop) |
| Z6 | Voorgestanst aluminiumpaneel met 11 boorgaten Ø 22,3 mm (alleen voor SEPLC05.2…) |
| Z7 | Zoals Z6 echter boorgaten afgesloten met blindstoppen (alleen voor SEPLC05.2…) |
- Kunststofbehuizing
- 2 zwarte bedientoetsen (regeldelen) diameter 55 mm
- 1 kunststof NOODSTOP-schakelaar
- Staande en wandmontage mogelijk
- 2-delige behuizing
Bestelvoorbeeld
| Typebenaming van het product |
SEPK02.0.3.1.22/95 |
| Artikelnummer (bestelnummer) |
101027370 |
| EAN (Europees Artikel Nummer) |
4250116202829 |
| eCl@ss nummer, versie 12.0 |
27-37-12-19 |
| eCl@ss nummer, versie 11.0 |
27-37-12-19 |
| eCl@ss nummer, versie 9.0 |
27-37-12-19 |
| ETIM-nummer, versie 7.0 |
EC001260 |
| ETIM-nummer, versie 6.0 |
EC001260 |
Certificeringen - Voorschriften
| Certificaten |
cULus |
Algemene gegevens
| Voorschriften |
EN ISO 13850 EN ISO 13851 EN IEC 60947-5-1 EN IEC 60947-5-5 EN IEC 60947-1 |
| Materiaal van de behuizing |
Kunststof |
| Brutogewicht |
1.900 g |
Algemene gegevens - Eigenschappen
| Geschikt voor noodstop |
Ja |
| Bouwkit mogelijk |
Ja |
| Aantal NOODSTOP-schakelaar |
1 |
| Aantal verbreekcontacten |
1 |
| Aantal maakcontacten |
1 |
| Aantal bedientoetsen (regeldelen) |
2 |
Mechanische gegevens
| Mechanische levensduurduur, minimum |
10.000.000 schakelingen |
Mechanische gegevens - Aansluittechniek
| aansluitwijze |
Schraubanschluss M20 x 1.5 |
| Kabeldoorsnede, maximum |
1,5 mm² |
Mechanische gegevens - Afmetingen
| Breedte |
469 mm |
| Hoogte |
185 mm |
| Diepte |
137 mm |
| Lengte x breedte x hoogte |
Bedientoetsen (regeldelen): 55 mm Noodstopdrukknop: 40 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP65 |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
440 V |
Elektrische gegevens
| Thermische stroom |
10 A |
| Gebruikscategorie AC-15 |
250 VAC |
| Gebruikscategorie AC-15 |
8 A |
| Gebruikscategorie DC-13 |
24 VDC |
| Gebruikscategorie DC-13 |
5 A |
Toebehoren
| Aanbeveling (productcombinatie) |
SRB201ZH SRB200ZHX1 SRB 201ZHX3 |
Opmerking
| Opmerking (algemeen) |
telkens 1 NO/1 NC contact per bedieningselement, 1 NO/1 NC voor noodstop Optie: bedienelementen met lage bedienkracht 8 blinde bevestigingsgaten voor extra bedienelementen Ø 22,3 mm |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
UL-certificaat
SISTEMA-VDMA-bibliotheek/library
Download de nieuwste versie van Adobe Reader

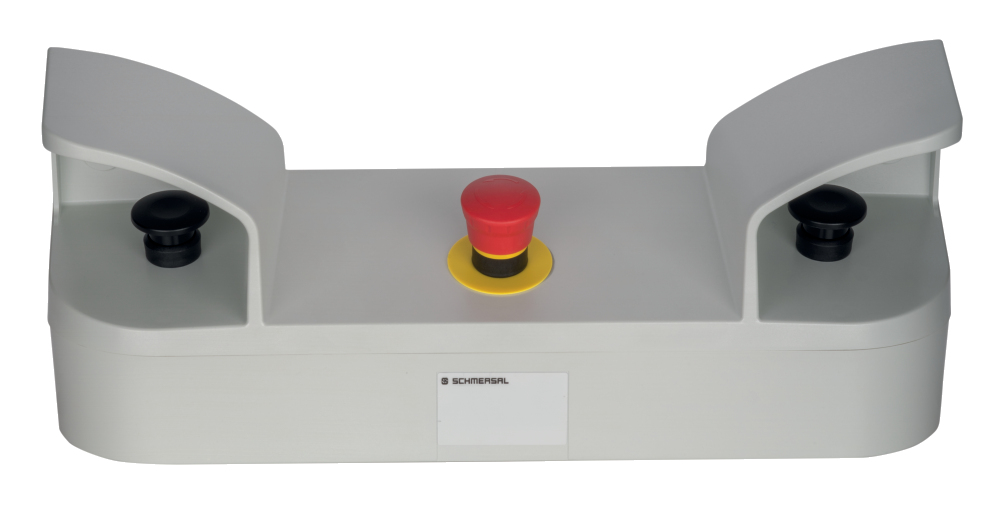

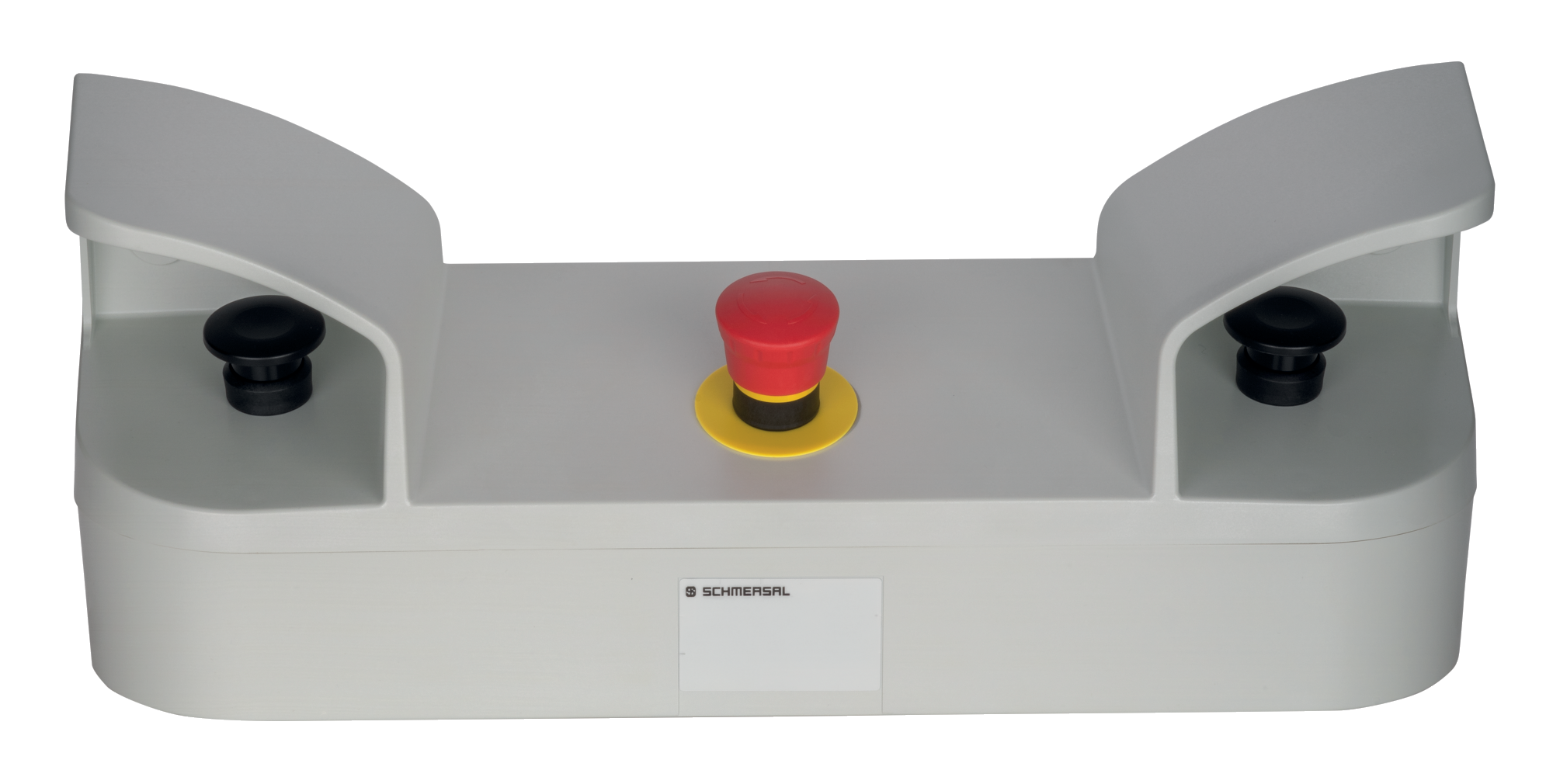

Foto van het product (individuele catalogusfoto)
ID: ksep2f03
| 115,9 kB | .jpg | 352.778 x 178.15300000000002 mm - 1000 x 505 px - 72 dpi
| 23,7 kB | .png | 74.083 x 37.394 mm - 210 x 106 px - 72 dpi
| 21,7 kB | .jpg | 123.47200000000001 x 62.442 mm - 350 x 177 px - 72 dpi
| 22,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,6 MB | .png | 169.333 x 85.513 mm - 2000 x 1010 px - 300 dpi
101024774 STPLC1
- Lasconstructies met tapgaten voor vloerbevestiging
- zonder hoogteverstelling
- zonder Afstandsring
- combineerbaar met bedienpaneel SEP… voor gebruik als tweehand voetbedienpaneel
101022867 STP02.4.1
- met Afstandsring
- Lasconstructies met tapgaten voor vloerbevestiging
- met hoogteverstelling
101022865 STP02.1.1
- zonder Afstandsring
- Lasconstructies met tapgaten voor vloerbevestiging
- met hoogteverstelling
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | SEPK02.0... / SEPG05.3... / SEP01.0... / SEP01.4... / SEPLC05.2... / SEP07... / SEP09.0... |
| Type: | See ordering code |
| Description of the component: | Two-hand control panel with1) and without emergency-stop (optionally with stand) |
| Relevant legislation: | 1)Supply of Machinery (Safety) Regulations | 2008 |
| Electrical Equipment (Safety) Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN ISO 13851:2019 EN 60947-5-1:2017 1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, April 8, 2022 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU-conformiteitsverklaring | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Verklaring: | Hiermee verklaren wij dat de hieronder beschreven producten op grond van hun ontwerp en constructie beantwoorden aan de relevante Europese Richtlijnen. |
| Benaming van de component: | SEPK02.0… / SEPG05.3… / SEP01.0… / SEP01.4… / SEPLC05.2… / SEP07… / SEP09.0… |
| Type: | zie bestelsleutel |
| Beschrijving van de component: | Tweehandbediening met1) en zonder noodstop (optioneel met staander) |
| Geharmoniseerde Richtlijnen: | 1) Machinerichtlijn | 2006/42/EG |
| Laagspanningsrichtlijn | 2014/35/EU | |
| RoHS-Richtlijn | 2011/65/EU |
| Toegepaste normen: | EN ISO 13851:2019 EN 60947-5-1:2017 1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 |
| Gemachtigde voor het samenstellen van de technische documentatie: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Plaats en datum van opstelling: | Wuppertal, 2 december 2020 |
|
| Rechtsgeldige handtekening Philip Schmersal Directeur |
