SEPG05.3.1.0.22/95
SEPG05.3.1.0.22/95
| Typebenaming van het product: SEPK02.0.(1).(2).(3)/(4).(5) SEPG05.3.(1).(2).(3)/(4).(5) SEP01.0.(1).(2).(3)/(4).(5) SEP01.4.(1).(2).(3)/(4).(5) SEPLC05.2.(1).(2).(3)/(4).(5) SEP07.0.(1).(2).(3)/(4).(5) SEP09.0.(1).(2).(3)/(4).(5) |
| Bedienorganen merk en kopdiameter (bedienelementen/noodstop) afhankelijk van ➁ (bij SEP09.0… valt de noodstop weg) | |
| (1) | |
| 1 | Schmersal 55 mm / Schmersal 49 mm |
| 2 | Schmersal 42 mm / Schmersal 49 mm of Siemens 40 mm / Schmersal 49 mm |
| 3 | Schmersal 42 mm / Schmersal 38,5 mm of Siemens 40 mm / Siemens 40 mm |
| 4 | Schmersal 55 mm / Schmersal 38,5 mm |
| L | Lege behuizing met boorgaten 22,3 mm (geen bedienorganen gemonteerd) |
| S-XXXX | Speciale uitvoering met 4-cijferig oplopend nummer |
| (2) | |
| 0 | Bedienorganen van het merk Schmersal |
| 1 | Bedienorganen van het merk Siemens of Schmersal / Siemens |
| (3) | |
| 0 | Inbouwdiameter bedienorganen (22,3 mm) |
| 1 | Inbouwdiameter bedienorganen (30,5 mm) |
| (4) | |
| 95 | Maak-en verbreekcontacten van de bedienelementen in gescheiden bouwvorm |
| (5) | |
| E1 | Drukknop met bedieningskracht 10,5 N |
| E2 | Drukknop met bedieningskracht 7,0 N |
| Z1 | Noodstop met 2 maakcontacten en 2 verbreekcontacten (niet bij SEPK02.0….) |
| Z2 | Schakelblokkering met 1 maak- en 1 verbreekcontact (gele vuistslagknop met arrêtering i.p.v. noodstop) |
| Z3 | Schakelblokkering met 2 maak- en 2 verbreekcontact (gele vuistslagknop met arrêtering i.p.v. noodstop) |
| Z4 | Schakelblokkering met 1 maak- en 1 verbreekcontact (gele vuistslagknop met arrêtering bijkomend aan noodstop) |
| Z5 | Schakelblokkering met 2 maak- en 2 verbreekcontact (gele vuistslagknop met arrêtering bijkomend aan noodstop) |
| Z6 | Voorgestanst aluminiumpaneel met 11 boorgaten Ø 22,3 mm (alleen voor SEPLC05.2…) |
| Z7 | Zoals Z6 echter boorgaten afgesloten met blindstoppen (alleen voor SEPLC05.2…) |
- metalen NOODSTOP-schakelaar Ø 49 mm
- 2 zwarte bedientoetsen (regeldelen) Ø 2 mm in Metaaluitvoering
- licht-metaal gietijzer
- 2-delige behuizing
- Staande en wandmontage mogelijk
- Ergonomische bediening
- De klemlijsten en relais kunnen in het binnengedeelte gemonteerd worden
- Bedienpaneel geschikt voor de installatie van minstens 8 bijkomende bedienorganen en signalisatie-elementen
- Boorgaten onder de afdekking en centraal boorgat Ø = 22,3mm
Bestelvoorbeeld
| Typebenaming van het product |
SEPG05.3.1.0.22/95 |
| Artikelnummer (bestelnummer) |
101172760 |
| EAN (Europees Artikel Nummer) |
4250116202850 |
| eCl@ss nummer, versie 12.0 |
27-37-12-19 |
| eCl@ss nummer, versie 11.0 |
27-37-12-19 |
| eCl@ss nummer, versie 9.0 |
27-37-12-19 |
| ETIM-nummer, versie 7.0 |
EC001260 |
| ETIM-nummer, versie 6.0 |
EC001260 |
Certificeringen - Voorschriften
| Certificaten |
cULus |
Algemene gegevens
| Voorschriften |
EN ISO 13850 EN ISO 13851 EN IEC 60947-5-1 EN IEC 60947-5-5 EN IEC 60947-1 |
| Materiaal van de behuizing |
Aluminium |
| Materiaal van de bekleding van de behuizing |
gemoffeld |
| Brutogewicht |
4.300 g |
Algemene gegevens - Eigenschappen
| Geschikt voor noodstop |
Ja |
| Bouwkit mogelijk |
Ja |
| Aantal NOODSTOP-schakelaar |
1 |
| Aantal verbreekcontacten |
2 |
| Aantal maakcontacten |
2 |
| Aantal bedientoetsen (regeldelen) |
2 |
Mechanische gegevens
| Mechanische levensduurduur, minimum |
10.000.000 schakelingen |
Mechanische gegevens - Aansluittechniek
| aansluitwijze |
Schraubanschluss M20 x 1.5 |
| Kabeldoorsnede, maximum |
1,5 mm² |
Mechanische gegevens - Afmetingen
| Breedte |
494 mm |
| Hoogte |
184 mm |
| Diepte |
160 mm |
| Lengte x breedte x hoogte |
Noodstopdrukknop: 49 mm Bedientoetsen (regeldelen): 55 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP65 |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
440 V |
Elektrische gegevens
| Thermische stroom |
10 A |
| Gebruikscategorie AC-15 |
250 VAC |
| Gebruikscategorie AC-15 |
8 A |
| Gebruikscategorie DC-13 |
24 VDC |
| Gebruikscategorie DC-13 |
5 A |
Toebehoren
| Aanbeveling (productcombinatie) |
SRB201ZH SRB200ZHX1 SRB 201ZHX3 |
Opmerking
| Opmerking (algemeen) |
telkens 1 NO/1 NC contact per bedieningselement, 1 NO/1 NC voor noodstop Optie: bedienelementen met lage bedienkracht Middengedeelte geschikt voor het monteren van tot 10 bijkomende bedienorganen en signalisatie-elementen (Ø 22 mm) |
| Opmerking (aantal bedientoetsen (regeldelen)) |
Bestaat uit: EDP55SW; EF10.1; EF03.1 Bestaat uit: EDRR50RT; EFR; EF303.1 |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
UL-certificaat
SISTEMA-VDMA-bibliotheek/library
Download de nieuwste versie van Adobe Reader

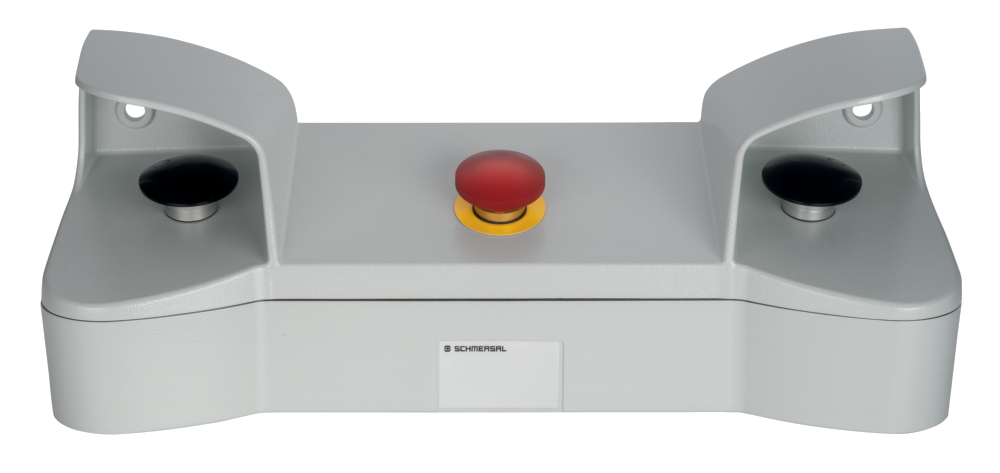

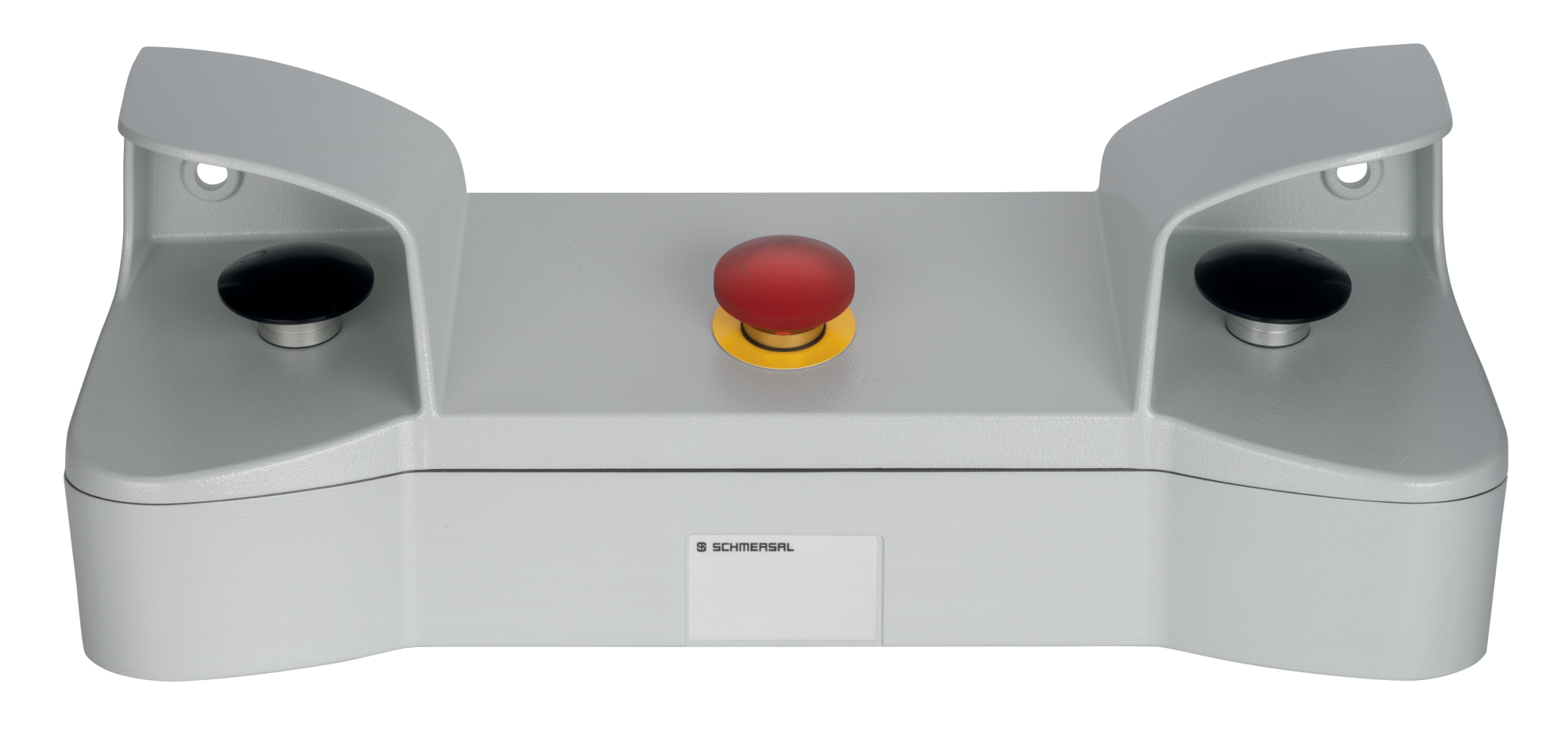

Foto van het product (individuele catalogusfoto)
ID: ksepgf03
| 133,9 kB | .jpg | 352.778 x 166.864 mm - 1000 x 473 px - 72 dpi
| 22,4 kB | .png | 74.083 x 34.925000000000004 mm - 210 x 99 px - 72 dpi
| 21,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,6 MB | .png | 169.333 x 80.095 mm - 2000 x 946 px - 300 dpi
| 20,5 kB | .jpg | 123.47200000000001 x 58.561 mm - 350 x 166 px - 72 dpi

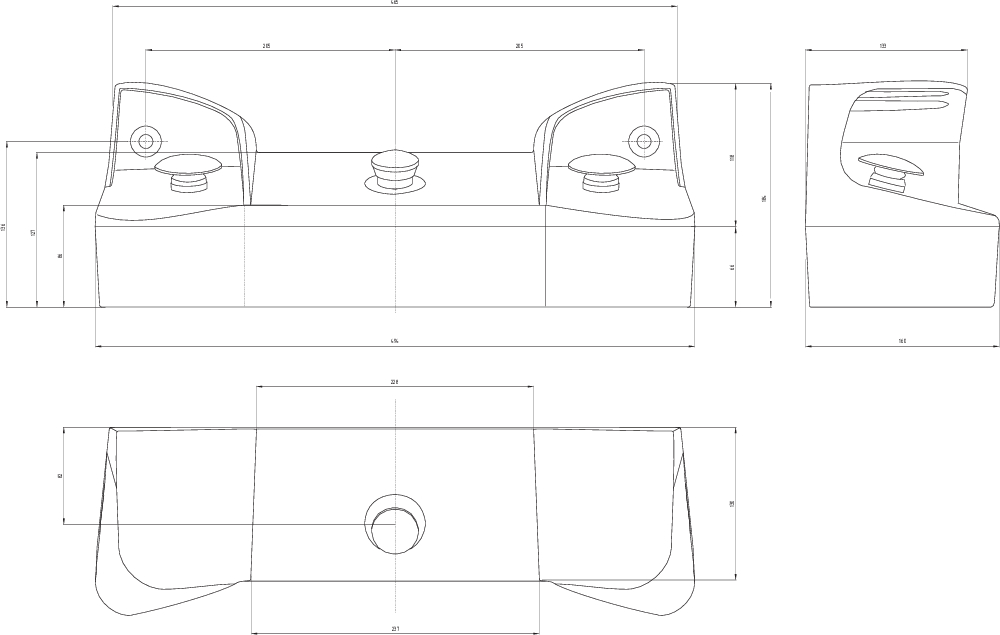

Maatschets basistoestel
101024774 STPLC1
- Lasconstructies met tapgaten voor vloerbevestiging
- zonder hoogteverstelling
- zonder Afstandsring
- combineerbaar met bedienpaneel SEP… voor gebruik als tweehand voetbedienpaneel
101022867 STP02.4.1
- met Afstandsring
- Lasconstructies met tapgaten voor vloerbevestiging
- met hoogteverstelling
101022865 STP02.1.1
- zonder Afstandsring
- Lasconstructies met tapgaten voor vloerbevestiging
- met hoogteverstelling
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | SEPK02.0... / SEPG05.3... / SEP01.0... / SEP01.4... / SEPLC05.2... / SEP07... / SEP09.0... |
| Type: | See ordering code |
| Description of the component: | Two-hand control panel with1) and without emergency-stop (optionally with stand) |
| Relevant legislation: | 1)Supply of Machinery (Safety) Regulations | 2008 |
| Electrical Equipment (Safety) Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN ISO 13851:2019 EN 60947-5-1:2017 1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, April 8, 2022 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU-conformiteitsverklaring | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Verklaring: | Hiermee verklaren wij dat de hieronder beschreven producten op grond van hun ontwerp en constructie beantwoorden aan de relevante Europese Richtlijnen. |
| Benaming van de component: | SEPK02.0… / SEPG05.3… / SEP01.0… / SEP01.4… / SEPLC05.2… / SEP07… / SEP09.0… |
| Type: | zie bestelsleutel |
| Beschrijving van de component: | Tweehandbediening met1) en zonder noodstop (optioneel met staander) |
| Geharmoniseerde Richtlijnen: | 1) Machinerichtlijn | 2006/42/EG |
| Laagspanningsrichtlijn | 2014/35/EU | |
| RoHS-Richtlijn | 2011/65/EU |
| Toegepaste normen: | EN ISO 13851:2019 EN 60947-5-1:2017 1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 |
| Gemachtigde voor het samenstellen van de technische documentatie: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Plaats en datum van opstelling: | Wuppertal, 2 december 2020 |
|
| Rechtsgeldige handtekening Philip Schmersal Directeur |
Schmersal Belgium, Nieuwlandlaan 73, 3200 Aarschot
De genoemde gegevens en informatie zijn zorgvuldig gecontroleerd. Afbeeldingen kunnen afwijken van het origineel. Verdere technische gegevens zijn te vinden in de handleiding. Technische wijzigingen en fouten voorbehouden.
