MS-AZ 200ST-T-1P2P-2568
MS-AZ 200ST-T-1P2P-2568
| Typebenaming van het product: AZ 200(1)-T-(2) |
| (1) | |
| SK | Schroefaansluitklemmen |
| CC | Veerklemaansluiting |
| ST1 | Stekkeraansluiting M23 x 1, 8+1-polig |
| ST2 | Stekkeraansluiting M12 x 1, 8-polig |
| (2) | |
| 1P2P | 1 diagnose-uitgang en 2 veiligheidsuitgangen, met p-schakeling |
| SD2P | seriële diagnose-uitgang en 2 veiligheidsuitgangen met p-schakeling |
- Aansluitstekker M23, 8+1-polig
- Vrij configureerbare drukknop en LED
- Kunststofbehuizing
- Max. lengte van de sensorketting 200 m
- Zelfbewakende serieschakeling
- 3 LEDs ter weergave van de bedrijfsstatus
- De sensortechnologie laat een afwijking tussen de bediensleutel en de veiligheidsvergrendeling toe van ± 5 mm verticaal en ± 3 mm horizontaal
- Intelligente diagnose
Bestelvoorbeeld
| Opmerking (leverbaarheid) |
Niet meer verkrijgbaar! |
| Typebenaming van het product |
MS-AZ 200ST-T-1P2P-2568 |
| Artikelnummer (bestelnummer) |
103006853 |
| EAN (Europees Artikel Nummer) |
4030661443409 |
| eCl@ss nummer, versie 12.0 |
27-27-26-02 |
| eCl@ss nummer, versie 11.0 |
27-27-26-02 |
| eCl@ss nummer, versie 9.0 |
27-27-26-02 |
| ETIM-nummer, versie 7.0 |
EC002592 |
| ETIM-nummer, versie 6.0 |
EC002592 |
Algemene gegevens
| Voorschriften |
EN ISO 13849-1 EN IEC 60947-5-3 EN IEC 61508 |
| Werkingsprincipe |
Aanrakingsvrij |
| Materiaal van de behuizing |
Kunststof, glasvezelversterkte thermoplast |
| Reactietijd, maximum |
60 ms |
| Risicotijd, maximum |
120 ms |
| Brutogewicht |
513 g |
Algemene gegevens - Eigenschappen
| Bewaking van de bedieningssleutel |
Ja |
| Kortsluitdetectie mogelijk |
Ja |
| Dwarssluitingsherkenning |
Ja |
| Serieschakeling |
Ja |
| Vrij configureerbare drukknop |
Ja |
| Vrij configureerbare LED |
Ja |
| Veiligheidsfuncties |
Ja |
| Geïntegreerde weergave, status |
Ja |
| Aantal veiligheidscontacten |
2 |
Classificatie
| Voorschriften |
EN IEC 61508 |
| Performance Level, tot |
e |
| Sturingscategorie |
4 |
| PFH waarde |
4,00 x 10⁻⁹ /h |
| Safety Integrity Level (SIL), geschikt voor toepassingen in |
3 |
| Gebruiksduur |
20 Jaar (Jaren) |
Mechanische gegevens
| Mechanische levensduurduur, minimum |
1.000.000 schakelingen |
| Arrêteerkracht |
30 N |
| Max. bedieningssnelheid |
0,2 m/s |
| Aandraaimoment voor de bevestigingsschroeven van het toesteldeksel, minimum |
0,7 Nm |
| Aandraaimoment voor de bevestigingsschroeven van het toesteldeksel, maximum |
1 Nm |
| Opmerking |
Torx T10 |
Mechanical data - Switching distances
| Schakelafstand, typisch |
6,5 mm |
| Verzekerde inschakelafstand "IN" Sao |
4 mm |
| Verzekerde uitschakelafstand "UIT" Sar |
30 mm |
| Opmerking (schakelafstand) |
Alle schakelafstanden in overeenstemming met EN IEC 60947-5-3 |
| Hysteresis, (schakelafstand), maximum |
1,5 mm |
| Herhalingsnauwkeurigheid R |
0,5 mm |
Mechanische gegevens - Aansluittechniek
| aansluitwijze |
Aansluitstekker M23, 12-polig |
Mechanische gegevens - Afmetingen
| Lengte van de sensor |
50 mm |
| Breedte van de sensor |
40 mm |
| Hoogte van de sensor |
220 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP67 |
| Omgevingstemperatuur |
-25 ... +70 °C |
| Opslag- en transporttemperatuur |
-25 ... +85 °C |
| Relatieve vochtigheid, minimum |
30 % |
| Relatieve vochtigheid, maximum |
95 % |
| Opmerking (relatieve vochtigheid) |
niet-condenserend |
| Trillingsvastheid |
10…55 Hz, amplitude 1 mm |
| schokbestendig |
30 g / 11 ms |
| Beschermklasse |
II |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
32 VDC |
| Nominale impulsspanningsvastheid Uimp |
0,8 kV |
| Overspanningscategorie |
III |
| Vervuilingsgraad |
3 |
Elektrische gegevens
| Bedrijfsspanning |
24 VDC -15 % / +10 % |
| Nullaststroom I0, typisch |
100 mA |
| Nominale bedrijfsspanning |
24 VDC |
| Nominale bedrijfsstroom |
50 mA |
| Tijd voor operationeel, maximum |
4.000 ms |
| Schakelfrequentie, ca. |
1 Hz |
| Elektrische beveiliging, maximum |
4 A |
Elektrische gegevens - Veilige analoge ingangen
| Schakeldrempels |
−3 V … 5 V (Low) 15 V … 30 V (High) |
| Stroomverbruik bij 24 V |
5 mA |
Elektrische gegevens - Veilige digitale uitgangen
| Nominale bedrijfsstroom (veiligheidsuitgangen) |
250 mA |
| Uitvoering van de schakelelementen |
p-schakelend |
| Spanningsval Ud, maximum |
4 V |
| Lekstroom Ir, maximum |
0,5 mA |
| Spanning, gebruikscategorie DC-13 |
24 VDC |
| Stroom, gebruikscategorie DC-13 |
0,25 A |
Elektrische gegevens - Digitale uitgang
| Uitvoering van de schakelelementen |
p-schakeling |
Elektrische gegevens - Diagnose-uitgang
| Spanningsval Ud, maximum |
4 V |
| Spanning, gebruikscategorie DC-13 |
24 VDC |
| Stroom, gebruikscategorie DC-13 |
0,05 A |
Statusindicatie
| Opmerking (LED-statusindicatie) |
Bedrijfstoestand: gele LED Fout / functiestoring: rode LED Voedingsspanning: groene LED |
Contactconfiguratie
| Pin 1 |
A1 Toevoerspanning UB |
| Pin 2 |
X1 Veiligheidsingang 1 |
| Pin 3 |
A2 GND |
| Pin 4 |
Y1 Veiligheidsuitgang 1 |
| Pin 5 |
OUT Diagnose-uitgang |
| Pin 6 |
X2 Veiligheidsingang 2 |
| Pin 7 |
Y2 Veiligheidsuitgang 2 |
| Pin 9 |
zonder functie |
Leveringsomvang
| Leveringsomvang |
De actuator wordt niet meegeleverd. |
Toebehoren
| Aanbeveling (bediensleutel) |
AZ/AZM 200-B1 |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
EG-conformiteitsverklaring
Schakelvoorbeeld (elektrische kabels)
SISTEMA-VDMA-bibliotheek/library
Download de nieuwste versie van Adobe Reader
Foto van het product (individuele catalogusfoto)
ID: kazm2f28
| 10,6 kB | .jpg | 42.686 x 200.025 mm - 121 x 567 px - 72 dpi
| 1,9 MB | .jpg | 352.778 x 1656.2920000000001 mm - 1000 x 4695 px - 72 dpi
| 334,0 kB | .png | 74.083 x 347.839 mm - 210 x 986 px - 72 dpi
| 18,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 21,3 MB | .png | 169.333 x 795.105 mm - 2000 x 9391 px - 300 dpi
| 18,3 kB | .jpg | 26.458000000000002 x 123.47200000000001 mm - 75 x 350 px - 72 dpi
Maatschets basistoestel

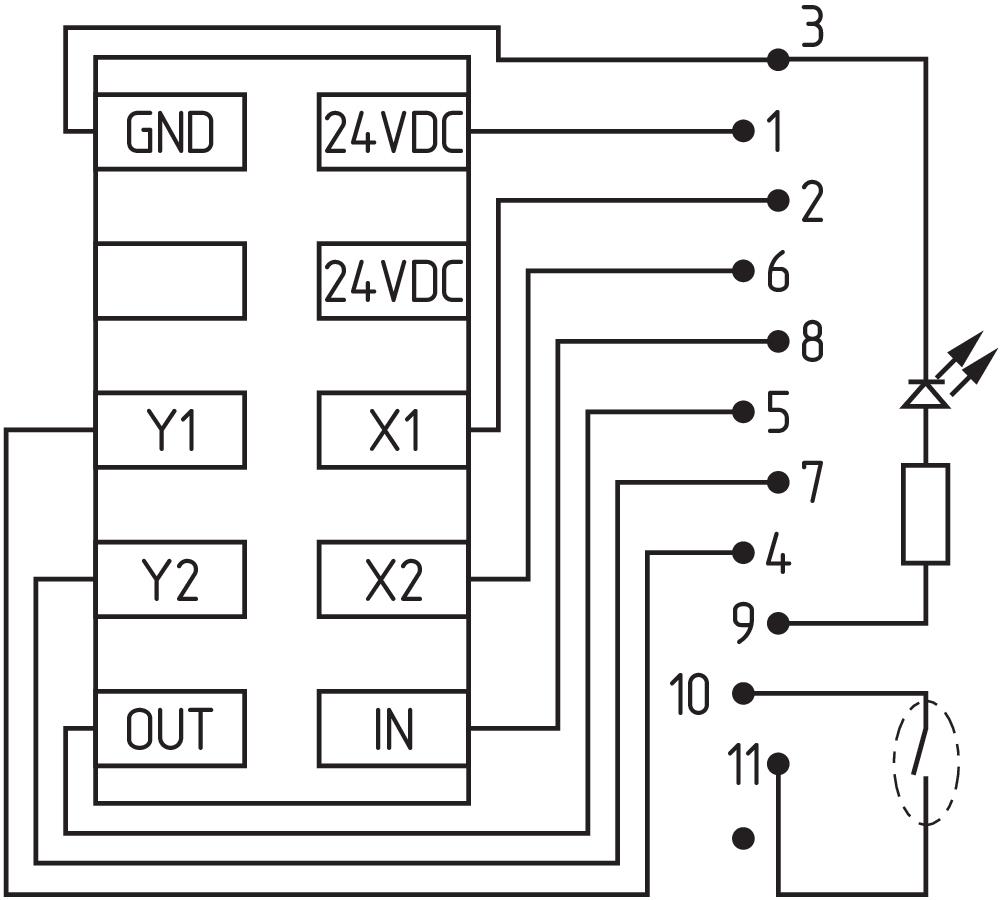

Contactschema
Bewaking van de veiligheidsvergrendeling volgens ISO 14119
gedwongen verbrekend contact
bediend
niet-bediend
NO-contact
NG-contact

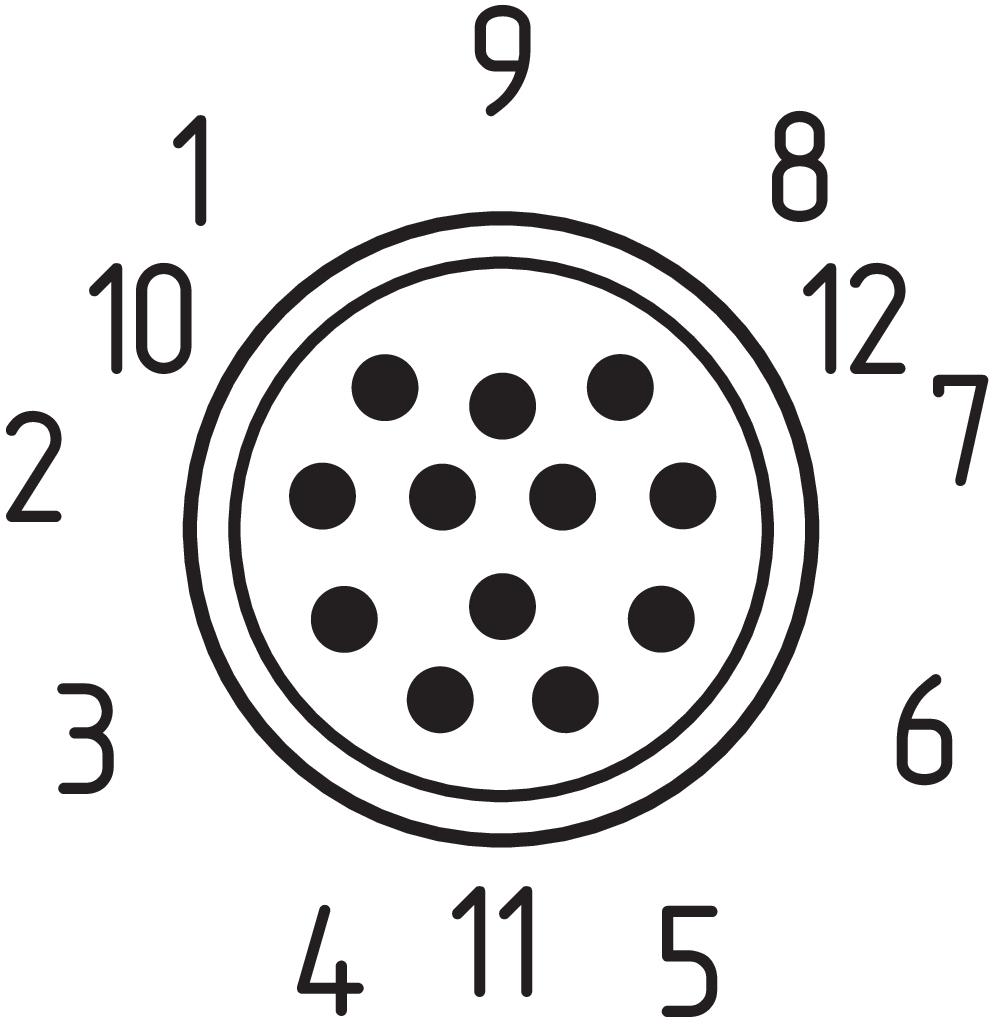

Poolschema
