EDTRRTV
EDTRRTV
Downloads
- met arrêtering
- Inbouwdiameter Ø 30,5 mm
- Afdichtingsgraad IP65
Bestelvoorbeeld
| Typebenaming van het product |
EDTRRTV |
| Artikelnummer (bestelnummer) |
101006364 |
| EAN (Europees Artikel Nummer) |
4030661464930 |
| eCl@ss nummer, versie 12.0 |
27-37-12-10 |
| eCl@ss nummer, versie 11.0 |
27-37-12-10 |
| eCl@ss nummer, versie 9.0 |
27-37-12-10 |
| ETIM-nummer, versie 7.0 |
EC000221 |
| ETIM-nummer, versie 6.0 |
EC000221 |
Algemene gegevens
| Voorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Uitvoering |
Drukknop Frontplaatmontage |
| Bouwvorm |
Rond |
| Inbouwcondities (mechanische) |
naar keuze |
| Afdichtingstype |
Vormafdichtingen |
| Materiaal van de bedieningsdeel |
Aluminium, geanodiseerd |
| Materiaal van de frontring |
Aluminium, geanodiseerd |
| Kleur von de bedieningsdeel |
Rood |
| Kleur van de frontring |
Zilver |
| Brutogewicht |
40 g |
Algemene gegevens - Eigenschappen
| bevestigingsflens |
Ja |
| Aftasting mogelijk |
Ja |
| Verkrijgbaar in blokkerende versie |
Ja |
| Volledig geïsoleerd: |
Ja |
| Aantal contactelementen, maximaal |
3 |
Mechanische gegevens
| Ontgrendeling |
Ontgrendeling via drukken |
| Mechanische levensduur, bedienorganen |
1.000.000 schakelingen |
| Bevestiging |
Montageflens EFM |
| Aandraaimoment van de schroeven |
0,6 Nm |
| Typische bedieningskracht van de drukknop |
1,5 N |
| Slaglengte, minimum |
4 mm |
| Slaglengte, maximum |
5 mm |
Mechanische gegevens - Afmetingen
| Installatiehoogte |
2,5 mm |
| Opmerking (installatiehoogte) |
Hoogte voor het voorpaneel. |
| Hoogte van de Tastvlak |
0,5 mm |
| Diametert van de Tastvlak |
23 mm |
| Diameter van de frontale ring |
34,5 mm |
| Inbouwdiameter |
30,5 mm |
| Dikte van de frontplaat, minimum |
1 mm |
| Dikte van de frontplaat, maximum |
6 mm |
| Rastermaat |
40 x 50 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP65 |
| Omgevingstemperatuur |
-25 ... +75 °C |
| Trillingsvastheid |
5 g |
| schokbestendig |
<50 g (EN 60068-2-27) |
Elektrische gegevens
| Schakelfrequentie van het regelapparaat, maximaal |
1.000 /h |
Leveringsomvang
| Opmerking (omvang van de levering, aantal en type) |
De montageflens EFM is bij de levering inbegrepen |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
Download de nieuwste versie van Adobe Reader

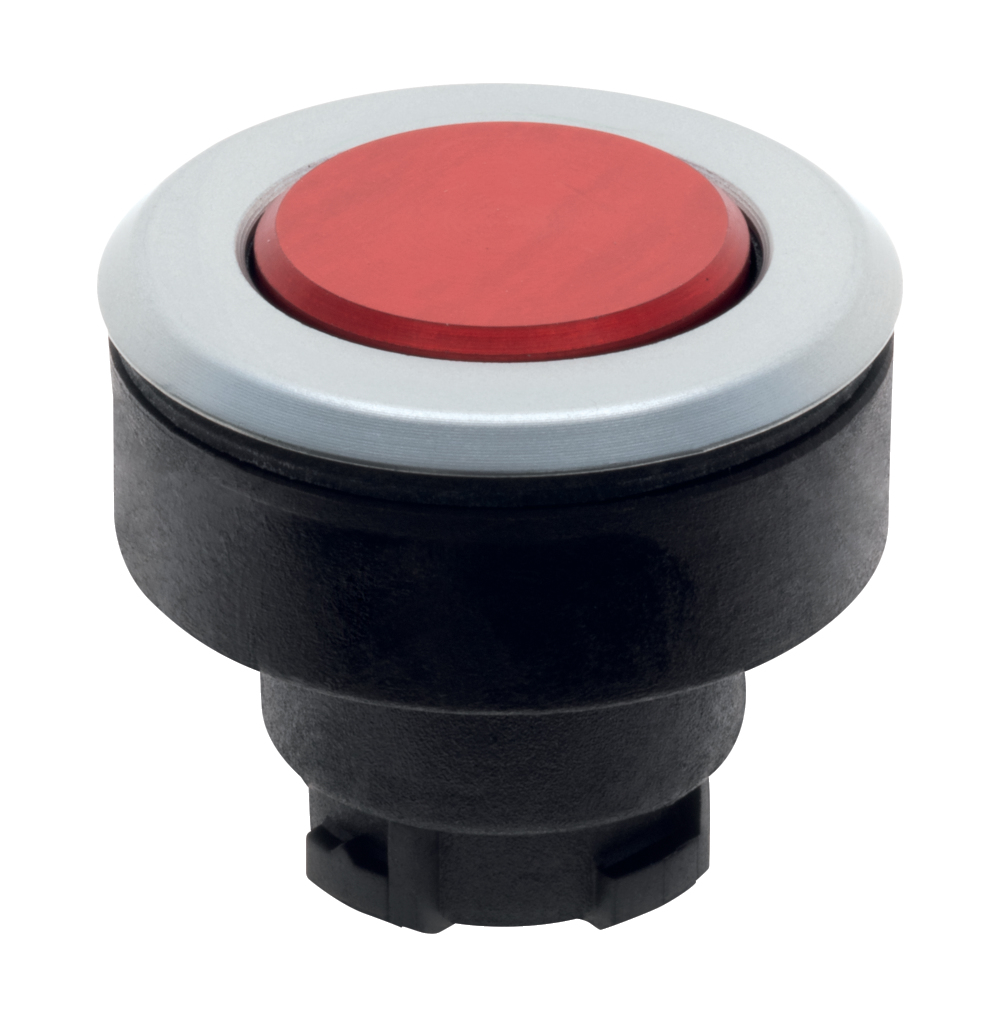

Foto van het product (individuele catalogusfoto)
