AZM 150
- 8. Het starten van apparaten door roterende kop
- Eenvoudig te monteren, vooral aan 40 mm profielen
- Kunststofbehuizing
| Typebenaming van het product: AZM150SK-(1)R(2)(3)(4)-(5)-(6) |
| (1) | |
| 02/11 | Magneet: 2 verbreekcontacten (NC); Bediensleutel: 1 verbreekcontact (NC) / 1 maakcontact (NO) |
| 11/11 | Magneet: 1 verbreekcontact (NC) / 1 maakcontact (NO); Bediensleutel: 1 verbreekcontact (NC) / 1 maakcontact (NO) |
| 11/02 | Magneet: 1 verbreekcontact (NC) / 1 maakcontact (NO); Bediensleutel: 2 verbreekcontacten (NC)) |
| 02/02 | Magneet: 2 verbreekcontacten (NC); Bediensleutel: 2 verbreekcontacten (NC) |
| 01/03 | Magneet: 1 verbreekcontacten (NC); Bediensleutel: 3 verbreekcontacten (NC) |
| 03/01 | Magneet: 3 verbreekcontacten (NC); Bediensleutel: 1 verbreekcontact (NC) |
| 01/12 | Magneet: 1 verbreekcontact (NC); Bediensleutel: 2 verbreekcontacten (NC) / 1 maakcontact (NO) |
| (2) | |
| zonder | Standaard gecodeerd (bediensleutel niet inbegrepen in de levering) |
| I | Individueel gecodeerd (bediensleutel niet inbegrepen in de levering ➅) |
| (3) | |
| zonder | Ruststroom |
| A | Arbeidsstroom |
| (4) | |
| zonder | hulpontgrendeling |
| T | Paniekontgrendeling |
| N | Noodontgrendeling |
| (5) | |
| 024 | Us: 24 VDC |
| 230 | Us: 230 VAC |
| (6) | |
| zonder | Incl. bediensleutel voor versies met individuele codering I: |
| B1 | Rechte bedieningssleutel B1 |
| B5 | Haakse bedieningssleutel B5 |
| B6L | Beweeglijke bedieningssleutel B6 links |
| B6R | Beweeglijke bedieningssleutel B6 rechts |
| Bediensleutel met standaardcodering (niet inbegrepen in de levering) | |
| AZM150-B1 | rechte bedieningssleutel |
| AZM150-B5 | haakse bedieningssleutel |
| AZM150-B6 | beweeglijke bedieningssleutel |
***************************************************************************************************************************************************************************

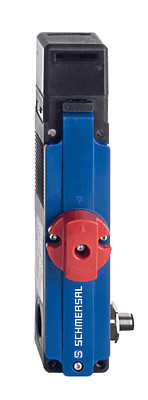

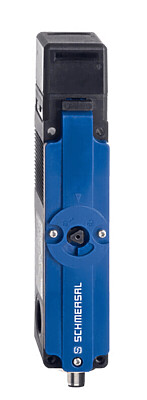

| Typebenaming product: AZM150➀-➁-➂R➃➄➅-024-➆ | |
| met inbouwstekker M12, 8-polig (alleen 24 VDC) | |
| (1) | |
| Z | Met bewaking van de veiligheidsvergrendeling > (varianten 02/.., niet in de arbeidsstroomuitvoering) |
| B | Met bewaking van de bedieningssleutel (varianten ../02) |
| (2) | |
| ST | Inbouwstekker M12, onder |
| STR | Inbouwstekker M12 rechts |
| STL | Inbouwstekker M12, links |
| (3) | |
| 10/02 | Magneet: 1 maakcontact (NO); Bediensleutel: 2 verbreekcontacten (NC) |
| 02/10 | Magneet: 2 verbreekcontacten (NC); Bediensleutel: 1 maakcontact (NO) |
| 01/02 | Magneet: 1 verbreekcontacten (NC); Bediensleutel: 2 verbreekcontact (NC) |
| 02/01 | Magneet: 2 verbreekcontacten (NC); Bediensleutel: 1 verbreekcontact (NC) |
| (4) | |
| zonder | Standaard gecodeerd (bediensleutel niet inbegrepen in de levering) |
| I | Individueel gecodeerd (bediensleutel niet inbegrepen in de levering ➆) |
| (5) | |
| zonder | ruststroomprincipe |
| A | arbeidsstroomprincipe |
| (6) | |
| zonder | hulpontgrendeling |
| T | Paniekontgrendeling |
| N | Noodontgrendeling |
| (7) | |
| zonder | Incl. bediensleutel voor versies met individuele codering I: |
| B1 | Rechte bedieningssleutel B1 |
| B5 | Haakse bedieningssleutel B5 |
| B6L | Beweeglijke bedieningssleutel B6 links |
| B6R | Beweeglijke bedieningssleutel B6 rechts |
| Bediensleutel met standaardcodering (niet inbegrepen in de levering) | |
| AZM150-B1 | rechte bedieningssleutel |
| AZM150-B5 | haakse bedieningssleutel |
| AZM150-B6 | beweeglijke bedieningssleutel |
Niet alle artikelen volgens dit type-nummer zijn leverbaar en/of technisch bruikbaar.
