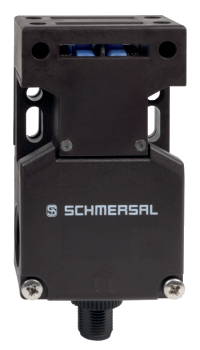

AZ 16-ST1-FB
AZ 16-ST1-FB
- Kunststofbehuizing
- Dubbel geïsoleerd
- 52 mm x 90 mm x 30 mm
- Universele codering
- Lange levensduur
- Hoge contactzekerheid bij lage stromen
- Ongevoelig voor vervuiling
- Sleufgaten voor het instellen, ronde gaten voor het bevestigen
- Toesteluitvoering voor de aansluiting op een Safety-Feld-Box SFB
- Aansluitstekker M12, 8-polig
Bestelvoorbeeld
| Typebenaming van het product |
AZ 16-ST1-FB |
| Artikelnummer (bestelnummer) |
103047270 |
| EAN (Europees Artikel Nummer) |
4030661617145 |
| eCl@ss nummer, versie 12.0 |
27-27-26-02 |
| eCl@ss nummer, versie 11.0 |
27-27-26-02 |
| eCl@ss nummer, versie 9.0 |
27-27-26-02 |
| ETIM-nummer, versie 7.0 |
EC002592 |
| ETIM-nummer, versie 6.0 |
EC002592 |
Certificeringen - Voorschriften
| Certificaten |
cULus |
Algemene gegevens
| Voorschriften |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Codeerniveau volgens EN ISO 14119 |
gering |
| Werkingsprincipe |
mechanisch |
| Materiaal van de behuizing |
Kunststof, glasvezelversterkte thermoplast, zelfdovend |
| Brutogewicht |
138 g |
Algemene gegevens - Eigenschappen
| uitwerpkracht |
Ja |
| Aantal aanlooprichtingen |
3 |
| Aantal hulpcontacten |
1 |
| Aantal veiligheidscontacten |
2 |
| Aantal kabeldoorvoeren |
3 |
Classificatie
| Voorschriften |
EN ISO 13849-1 |
| Performance Level, tot |
c |
| Sturingscategorie |
1 |
| B10D verbreekcontact (NC) |
2.000.000 schakelingen |
| Opmerking |
Elektrische levensduur op aanvraag. |
| B10D Maakcontact (NO) |
1.000.000 schakelingen |
| Opmerking |
bij 10% Ie en weerstandsbelasting |
| Gebruiksduur |
20 Jaar (Jaren) |
Veiligheidsclassificatie: - Veiligheidsuitgangen
| B10D Maakcontact (NO) |
1.000.000 schakelingen |
| Opmerking (B10D maakcontact (NO)) |
Bij 10% Ie en ohmsche contactlast |
Classificatie - Foutuitsluiting
| Opgelet: |
Bruikbaar wanneer een foutuitsluiting voor een gevaarlijke beschadiging van de 1-kanalige mechaniek toegelaten is en voldoende bescherming tegen manipulatie gegarandeerd is. |
| Performance Level, tot |
d |
| Sturingscategorie |
3 |
| Opmerking |
voor 2-kanaals gebruik en met geschikte logische eenheid. |
| Gebruiksduur |
20 Jaar (Jaren) |
Mechanische gegevens
| Mechanische levensduurduur, minimum |
1.000.000 schakelingen |
| gedwongen verbrekingsweg |
8 mm |
| Positieve openingskracht per verbreekcontact, minimaal |
10 N |
| Gedwongen verbrekingskracht, minimum |
10 N |
| Max. bedieningssnelheid |
2 m/s |
| Bevestiging |
Schroeven |
| Uitvoering van de bevestigingsschroeven |
2x M6 |
Mechanische gegevens - Aansluittechniek
| Positie stekkeraansluiting |
Onder |
| Kabelingang |
M12 (A-codering) |
| aansluitwijze |
Inbouwstekker M12, 8-polig, A-codering |
Mechanische gegevens - Afmetingen
| Lengte van de sensor |
30 mm |
| Breedte van de sensor |
52 mm |
| Hoogte van de sensor |
90 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP67 |
| Omgevingstemperatuur |
-25 ... +80 °C |
| Opslag- en transporttemperatuur |
-40 ... +85 °C |
| Toegelaten opstelhoogte boven NN, maximum |
2.000 m |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
500 V |
| Nominale impulsspanningsvastheid Uimp |
0,8 kV |
| Overspanningscategorie |
III |
| Vervuilingsgraad |
3 |
| Nominale impulsspanningsvastheid, stekker 8-polig |
0.8 kV |
Elektrische gegevens
| Thermische stroom |
2 A |
| Voorwaardelijke nominale kortsluitstroom |
1.000 A |
| Schakelprincipe |
Tastschakeling, gedwongen verbrekend contact |
| Maximale schakelfrequentie |
4.000 /h |
| Materiaal van de contacten, elektrisch |
Zilver |
Elektrische gegevens - Veiligheidscontacten
| Spanning, gebruikscategorie AC-15 |
230 VAC |
| Stroom, gebruikscategorie AC-15 |
2 A |
| Spanning, gebruikscategorie DC-13 |
24 VDC |
| Stroom, gebruikscategorie DC-13 |
2 A |
| Opmerking, gebruikscategorie DC-13 |
Stekker 8-polig |
Elektrische gegevens - Hulpcontacten
| Spanning, gebruikscategorie AC-15 |
230 VAC |
| Stroom, gebruikscategorie AC-15 |
2 A |
| Spanning, gebruikscategorie DC-13 |
24 VDC |
| Stroom, gebruikscategorie DC-13 |
2 A |
| Opmerking, gebruikscategorie DC-13 |
Stekker 8-polig |
Leveringsomvang
| Leveringsomvang |
De actuator wordt niet meegeleverd. |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
UL-certificaat
SISTEMA-VDMA-bibliotheek/library
Download de nieuwste versie van Adobe Reader

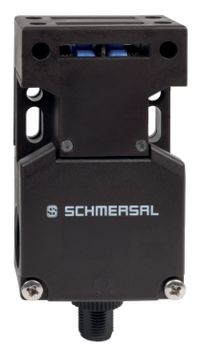

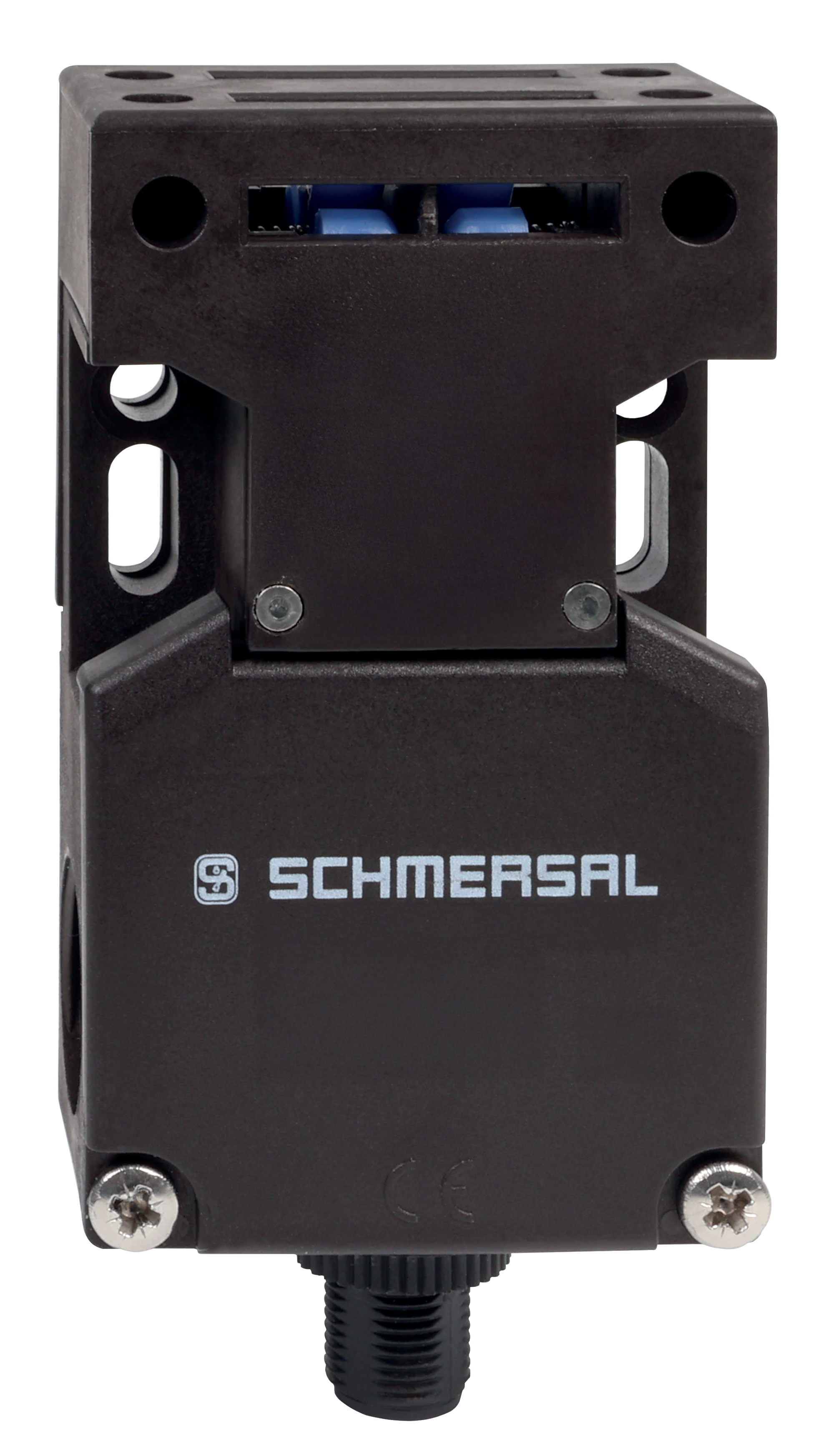

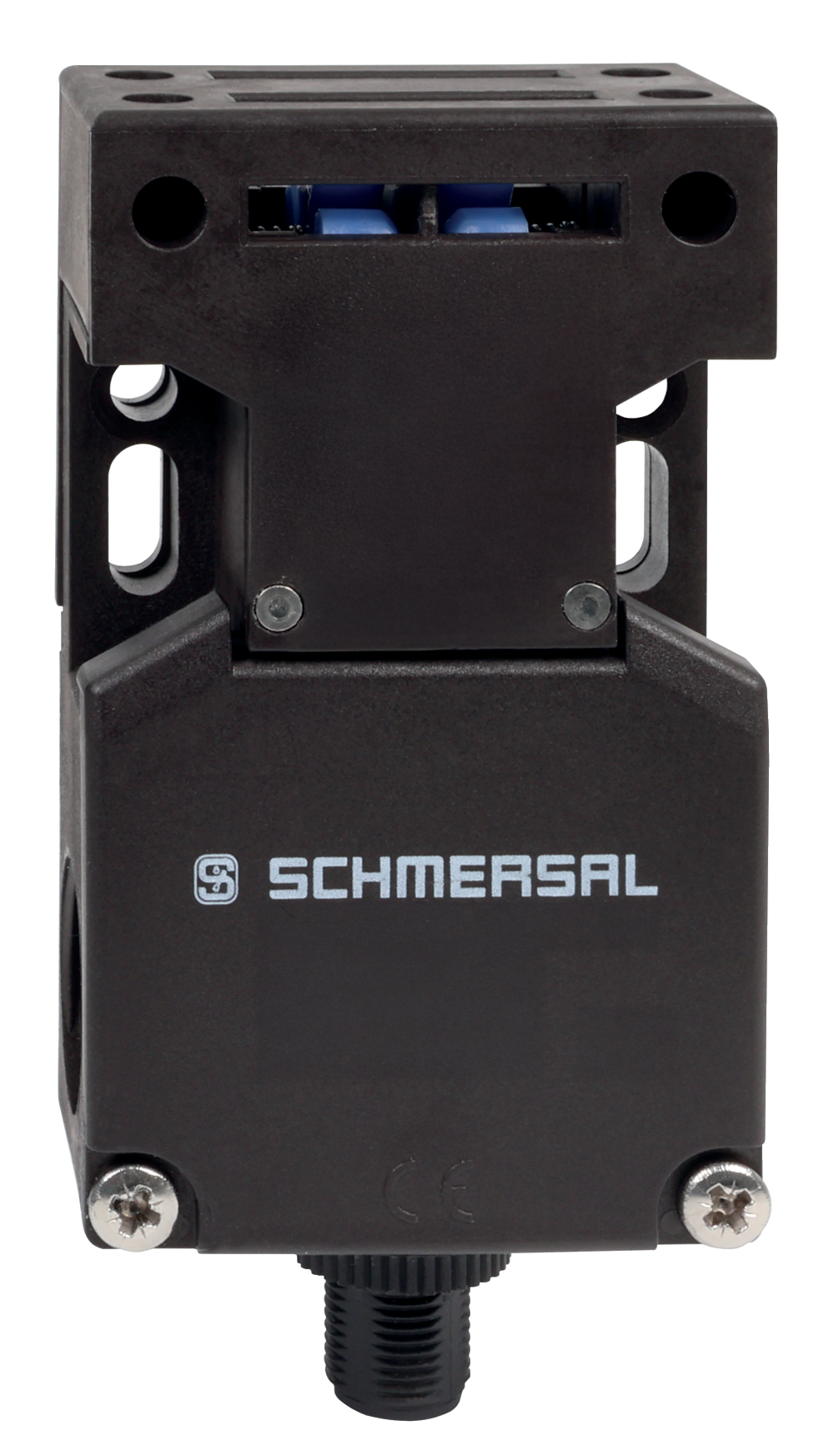

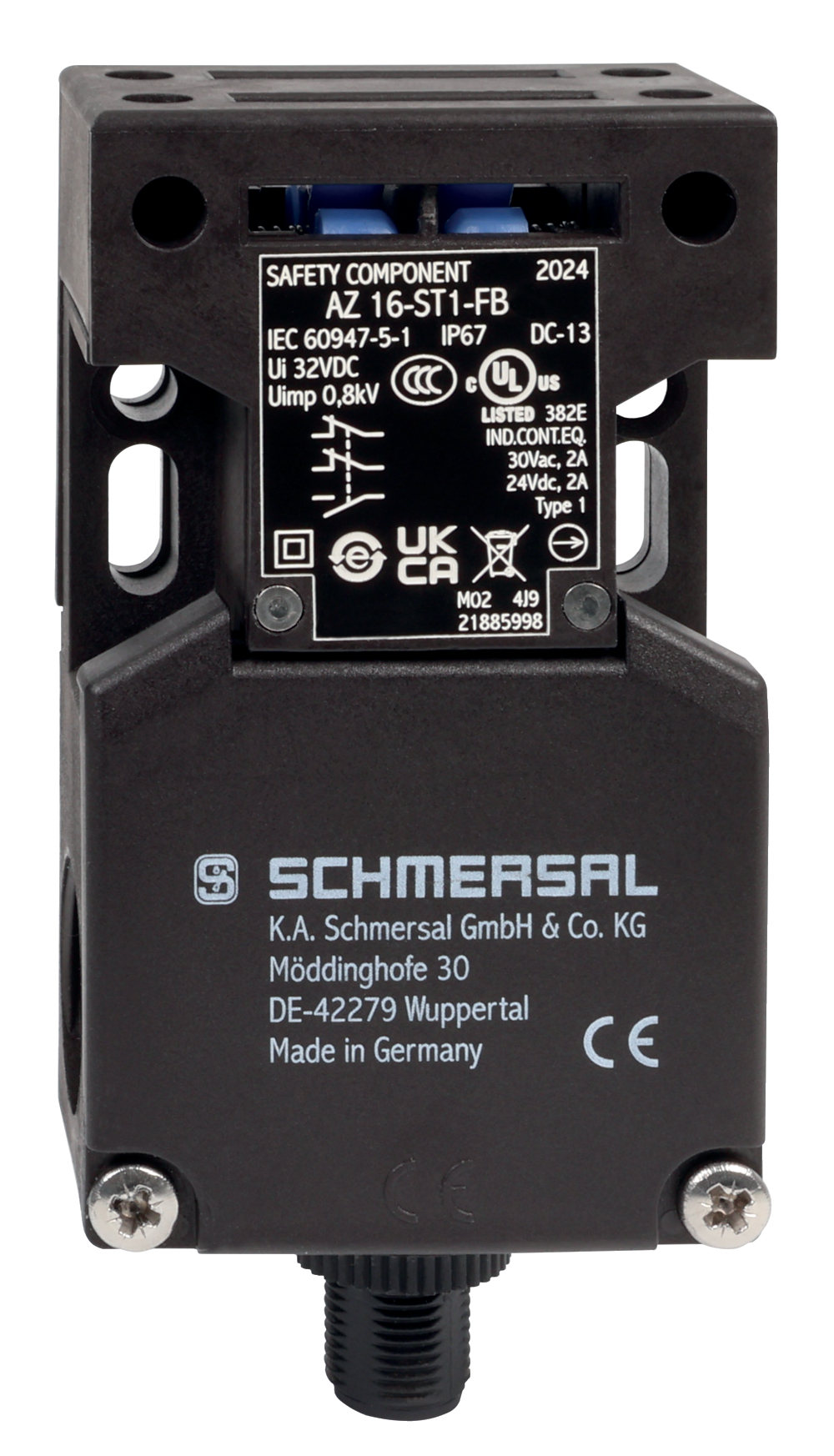

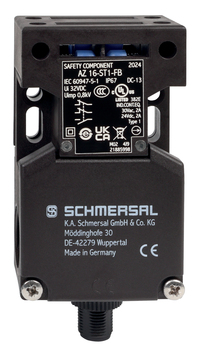

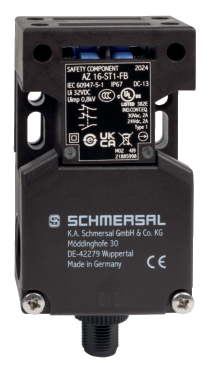

Foto van het product (individuele catalogusfoto)
ID: kaz16f31
| 857,9 kB | .jpg | 352.778 x 615.95 mm - 1000 x 1746 px - 72 dpi
| 128,3 kB | .png | 74.083 x 129.117 mm - 210 x 366 px - 72 dpi
| 55,5 kB | .jpg | 70.556 x 123.472 mm - 200 x 350 px - 72 dpi
| 764,8 kB | .jpg | 352.778 x 615.95 mm - 1000 x 1746 px - 72 dpi
| 110,8 kB | .png | 74.083 x 129.11700000000002 mm - 210 x 366 px - 72 dpi
| 110,7 kB | .png | 70.908 x 123.472 mm - 201 x 350 px - 72 dpi
| 37,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,2 MB | .png | 169.333 x 295.74100000000004 mm - 2000 x 3493 px - 300 dpi
| 39,5 kB | .jpg | 70.556 x 123.47200000000001 mm - 200 x 350 px - 72 dpi
Maatschets basistoestel
Schakelwegdiagram
Contact gesloten
Contact geopend
Instelbereik
Insteekpunt

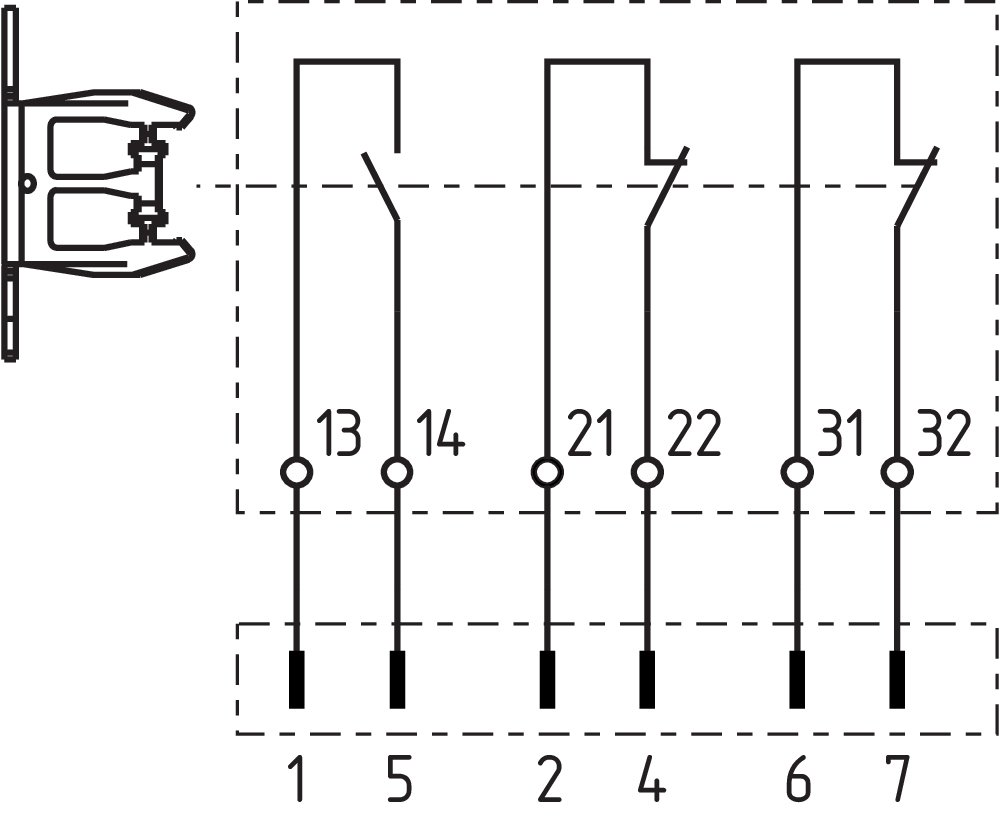

Gedwongen verbrekingsweg/-hoekContactschema
