AF10
AF10
Downloads
Bestelvoorbeeld
| Typebenaming van het product |
AF10 |
| Artikelnummer (bestelnummer) |
101030064 |
| EAN (Europees Artikel Nummer) |
4030661607375 |
| eCl@ss nummer, versie 12.0 |
27-37-12-10 |
| eCl@ss nummer, versie 11.0 |
27-37-12-10 |
| eCl@ss nummer, versie 9.0 |
27-37-12-10 |
| ETIM-nummer, versie 7.0 |
EC000221 |
| ETIM-nummer, versie 6.0 |
EC000221 |
Algemene gegevens
| Voorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Materiaal van de behuizing |
Kunststof, glasvezelversterkte thermoplast, zelfdovend |
| Brutogewicht |
11 g |
Algemene gegevens - Eigenschappen
| Aantal verbreekcontacten |
1 |
Mechanische gegevens
| Montage-instructies |
opsteekbaar |
| Mechanische levensduurduur, minimum |
5.000.000 schakelingen |
| gedwongen verbrekingsweg |
2 mm |
| Contactopening |
1 mm |
| Positie montageflens |
1 2 3 |
Mechanische gegevens - Aansluittechniek
| aansluitwijze |
Schraubanschluss M20 x 1.5 |
| Draaddoorsnede, minimum |
0,5 mm², stijf 0,5 mm², flexibel |
| Kabeldoorsnede, maximum |
2,5 mm², stijf 1,5 mm², flexibel |
| Opmerking |
Alle specificaties inclusief adereindhulzen. |
| Aandraaimoment van de klemmen |
0,8 Nm |
Mechanische gegevens - Afmetingen
| Lengte |
44 mm |
| Breedte |
9 mm |
| Hoogte |
25,5 mm |
Omgevingsvoorwaarden
| Beschermingsgraad van de schakelruimte |
IP40 |
| Beschermingsgraad van de klemmen of aansluitingen |
IP20 |
| Omgevingstemperatuur |
-25 ... +60 °C |
| schokbestendig |
30 g / 18 ms |
| trillingsvastheid |
20 g / 10 ... 150 Hz |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
400 V |
| Nominale impulsspanningsvastheid Uimp |
4 kV |
Elektrische gegevens
| Thermische stroom |
10 A |
| Gebruikscategorie AC-15 |
250 VAC |
| Gebruikscategorie AC-15 |
6 A |
| Gebruikscategorie DC-13 |
24 VDC |
| Gebruikscategorie DC-13 |
3 A |
| Schakelelement |
Verbreekcontact (NG) |
| Schakelprincipe |
Tastschakeling |
| Maximale schakelfrequentie |
1.200 /h |
| Contactbezetting |
1-2 |

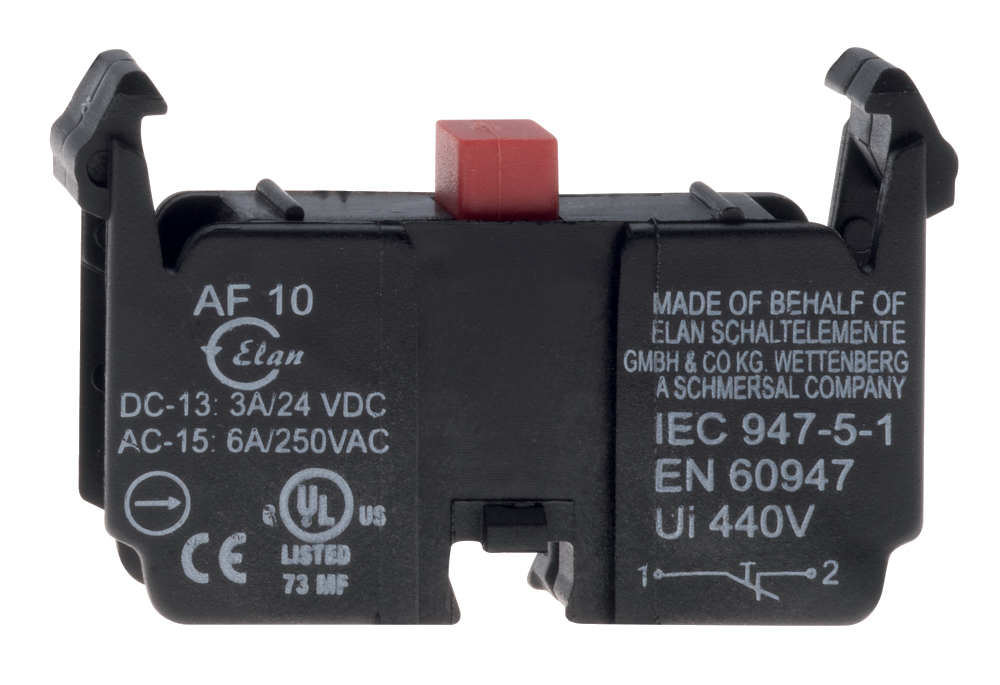

Foto van het product (individuele catalogusfoto)
103040378 CLP101
- Afzonderlijke elementen
- Gedwongen verbrekend contact voor veilig schakelen
- Snap-On Montage
Schmersal Belgium, Nieuwlandlaan 73, 3200 Aarschot
De genoemde gegevens en informatie zijn zorgvuldig gecontroleerd. Afbeeldingen kunnen afwijken van het origineel. Verdere technische gegevens zijn te vinden in de handleiding. Technische wijzigingen en fouten voorbehouden.
