A-K3P-M8-R-G-2,5M-GY-1-X-X-4

Artikelnummer: 103011095

A-K3P-M8-R-G-2,5M-GY-1-X-X-4

Artikelnummer: 103011095

Downloads

ePLAN Gegevens

CADENAS CAD-gegevens

SISTEMA Gegevens

Aantal

Typebenaming van het product:

(1)-(2)-(3)-(4)-(5)-(6)-(7)-(8)-(9)-(10)-(11)-(12)-(13)-(14)

(1)
A	Aansluitkabel
AHT	Aansluitkabel hoge temperatuur
AIE	Aansluitkabel Industrieel Ethernet
V	Koppellijn
VIE	Verbindingslijn Industrieel Ethernet
S	Stekker zonder kabel

(2)a
K	Koppeling
KK	Koppeling - Koppeling
S	Stekker
SS	Stekker - Stekker
SK	Stekker - Koppeling

(2)b
3P	3-polig
4P	4-polig
5P	5-polig
6P	6-polig
7P	7-polig
8P	8-polig
9P	9-polig
10P	10-polig
11P	11-polig
12P	12-polig
23P	23-polig
2P+PE	2-polig + PE
3P+PE	3-polig + PE

(3)
M8	M8 / rond 8 mm
M12	M12
M18	M18
M23	M23
DIN43650	DIN 43650

(4)
R	Vergrendeling met houdfunctie
S	Vergrendeling met schroef

(5)
G	recht
W	haaks

(6)
X	zonder
0.3M	0,3 m
0,5M	0,5 m
1M	1 m
1,5M	1,5 m
2M	2 m
2.5M	2,5 m
3M	3 m
5M	5 m
10M	10 m
15M	15 m
20M	20 m

(7)
X	zonder
BK	Zwart
GY	Grijs
OG	Oranje
WH	wit

(8)
X	-
1	PVC
2	PUR
3	rubber
4	Silicone
5	PTFE

(9)
X	Neutraal
1LP	1x LED - PNP
2LP	2x LED - PNP
3LP	3x LED - PNP

(10)
X	zonder
A	A-codering
B	B-codering

(11)
1	zonder
2	UL
3	CSA
4	USA/CAN

(12)
69	IP69K

(13)
VA	Materiaal schroefdraad / kartelmoer edelstaal (VA)

(14)
075	0,75 mm² kabeldoorsnede

Niet alle artikelen volgens dit type-nummer zijn leverbaar en/of technisch bruikbaar.

Schmersal Belgium, Nieuwlandlaan 73, 3200 Aarschot

De genoemde gegevens en informatie zijn zorgvuldig gecontroleerd. Afbeeldingen kunnen afwijken van het origineel. Verdere technische gegevens zijn te vinden in de handleiding. Technische wijzigingen en fouten voorbehouden.

Generated at: 23/04/2026 18:11

Typebenaming van het product	A-K3P-M8-R-G-2,5M-GY-1-X-X-4
Artikelnummer (bestelnummer)	103011095
EAN (Europees Artikel Nummer)	4030661475622
eCl@ss nummer, versie 12.0	27-06-03-11
eCl@ss nummer, versie 11.0	27-06-03-11
eCl@ss nummer, versie 9.0	27-06-03-11
ETIM-nummer, versie 7.0	EC001855
ETIM-nummer, versie 6.0	EC001855

Voorschriften	EN IEC 61076-2-104
Brutogewicht	71 g

Lengte van de kabel	2,5 m
Aderdoorsnede	0,25 mm²
Diameter van de kabel	4,3 mm
Buigradius (vast)	5 x Ø-kabel
Buigradius (bewegend)	10 x Ø-kabel
Materiaal van de kabelmantel	PVC

Aansluitstekker	Koppeling, M8
Bouwvorm	recht
Codering van de stekker	A
Vergrendeling van de stekker	Vergrendeling met houdfunctie
Materiaal van de wartel	Kunststof, TPU
Materiaal van de handgreep	Kunststof, TPU
Kleur van de handgreep	Zwart

Afdichtingsgraad	IP65 IP67 IP69
Omgevingstemperatuur (aansluitstekker)	-30 ... +90 °C
Omgevingstemperatuur (vast)	-25 ... +80 °C
Omgevingstemperatuur (bewegend)	+0 ... +80 °C

Winkelmand

Inloggen Registreren

A-K3P-M8-R-G-2,5M-GY-1-X-X-4

A-K3P-M8-R-G-2,5M-GY-1-X-X-4

Bestelvoorbeeld

Certificeringen - Voorschriften

Algemene gegevens

Algemene gegevens - Eigenschappen

Mechanische gegevens - Aansluittechniek

Mechanische gegevens - Aansluitstekker ,zijde A

Omgevingsvoorwaarden

Elektrische gegevens

Taalfilter

Datasheet

UL-certificaat

Download de nieuwste versie van Adobe Reader

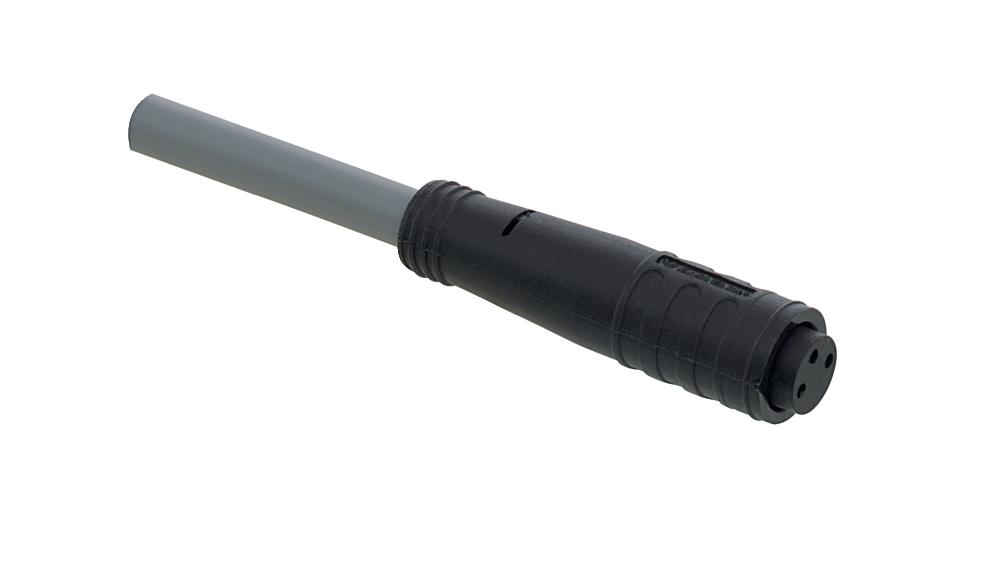

Foto van het product (individuele catalogusfoto)

Recent bekeken

G50-050M22-1601-2/M22y-1601-1-1368-3

Nominale bedrijfsspanning	60 VAC
Nominale bedrijfsspanning	60 VDC
Nominale bedrijfsstroom	4.000 mA

Aantal polen	3
Aantal kabeladers	3
