TV10S 500L-33Z-M20

品番: 101169795

アーカイブ

TV10S 500L-33Z-M20

品番: 101169795

Downloads

eプラン データ

CADENAS CADデータ

SISTEMA データ

製品タイプの説明:

T(1)V10S 500L-(2)Z

(1)
なし	ユニバーサルジョイント付
1	ソケット付き

(2)
22	2 NO 接点 / 2 NC 接点
33	3 NO 接点 / 3 NC 接点

この型式記号に従って組み合わせられる全ての型式が、提供可能あるいは技術的に実現可能ということではありません。

2 ケーブル引込口 M 20 x 1.5
軸ズレを補うユニバーサルジョイント
金属製エンクロージャ
耐油・ベンジン
アクチュエータ軸は360°回転可
110 mm x 110 mm x 84 mm
3チャンネル、交互監視

注文データ

注記 (配信容量)	Not available!
製品タイプの説明	TV10S 500L-33Z-M20
部品番号（注文番号）	101169795
EAN（欧州部品番号）	4030661296463
eCl@ss番号、バージョン12.0	27-27-06-09
eCl@ss番号、バージョン11.0	27-27-06-09
eCl@ss番号、バージョン9.0	27-27-06-09
ETIM番号、バージョン7.0	EC002591
ETIM番号、バージョン6.0	EC002591

認証

証明書	CCC

一般データ

ハウジング材質	アルミニウム
ハウジング材質コーティング材	塗装
総重量	760 g

一般データ - 仕様

ユニバーサルジョイント	Yes
補助接点数	4
安全接点数	2

安全性評価

規定	BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1
ミッションタイム	20 年

安全性評価 - 安全出力

B_10D NC接点	20,000,000 操作

機械的データ

動作エレメント	その他の
機械的寿命、最小	3,000,000 操作
強制開離角	14 °
シャフト用の取付穴	10 mm
強制開離トルク	0.2 Nm

機械的データ - 電気機械式

接続	ネジ端子 M20 x 1.5
ケーブル断面積, 最大	1 x 1.5 mm²
注記	All indications including the conductor ferrules.

機械的データ - 寸法

センサー長	84 mm
センサーの幅	110 mm
センサーの高さ	110 mm

環境条件

保護等級	IP67
使用周囲温度	-25 ... +80 °C

環境条件 - 絶縁値

定格絶縁電圧 U_i	250 VAC
定格インパルス耐電圧 U_imp	4 kV

電気的データ

熱試験電流	6 A
使用カテゴリー AC-15	230 VAC
使用カテゴリー AC-15	4 A
使用カテゴリー DC-13	24 VDC
使用カテゴリー DC-13	1 A
スイッチエレメント	NO 接点、NC 接点
スイッチ原理	スローアクション
最大スイッチング周波数	1,000 /h
接点材質、電気的	銀

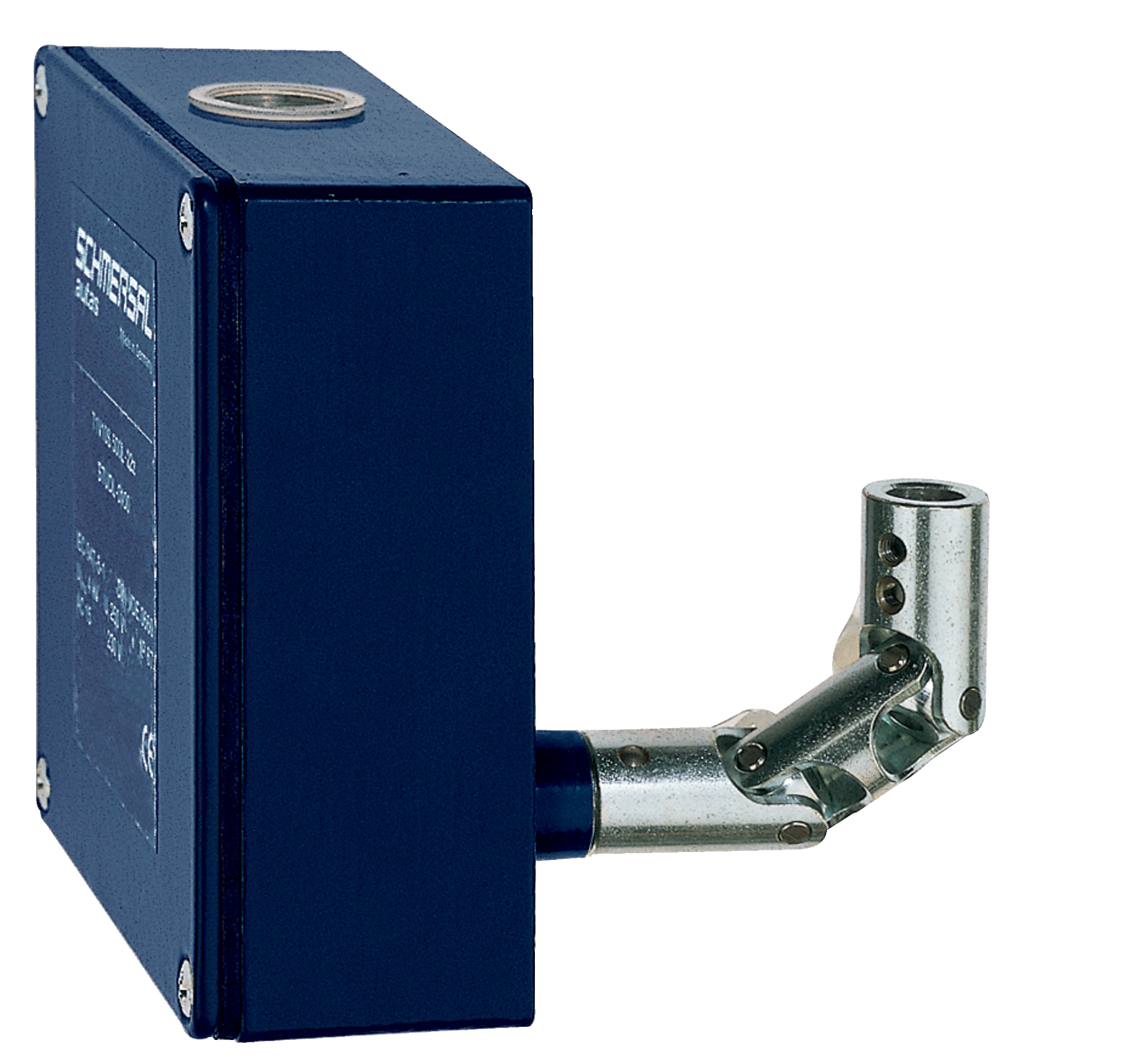

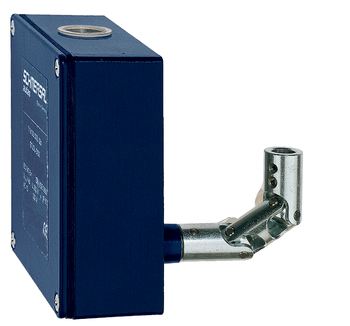

Product picture (catalogue individual photo)

ID: ktv0sf02

| 590,8 kB | .jpg | 331.964 x 309.033 mm - 941 x 876 px - 72 dpi

| 31,3 kB | .png | 74.083 x 68.792 mm - 210 x 195 px - 72 dpi

| 62,7 kB | .jpg | 123.47200000000001 x 115.006 mm - 350 x 326 px - 72 dpi

| 36,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 3,7 MB | .png | 166.55700000000002 x 155.065 mm - 2000 x 1862 px - 305 dpi

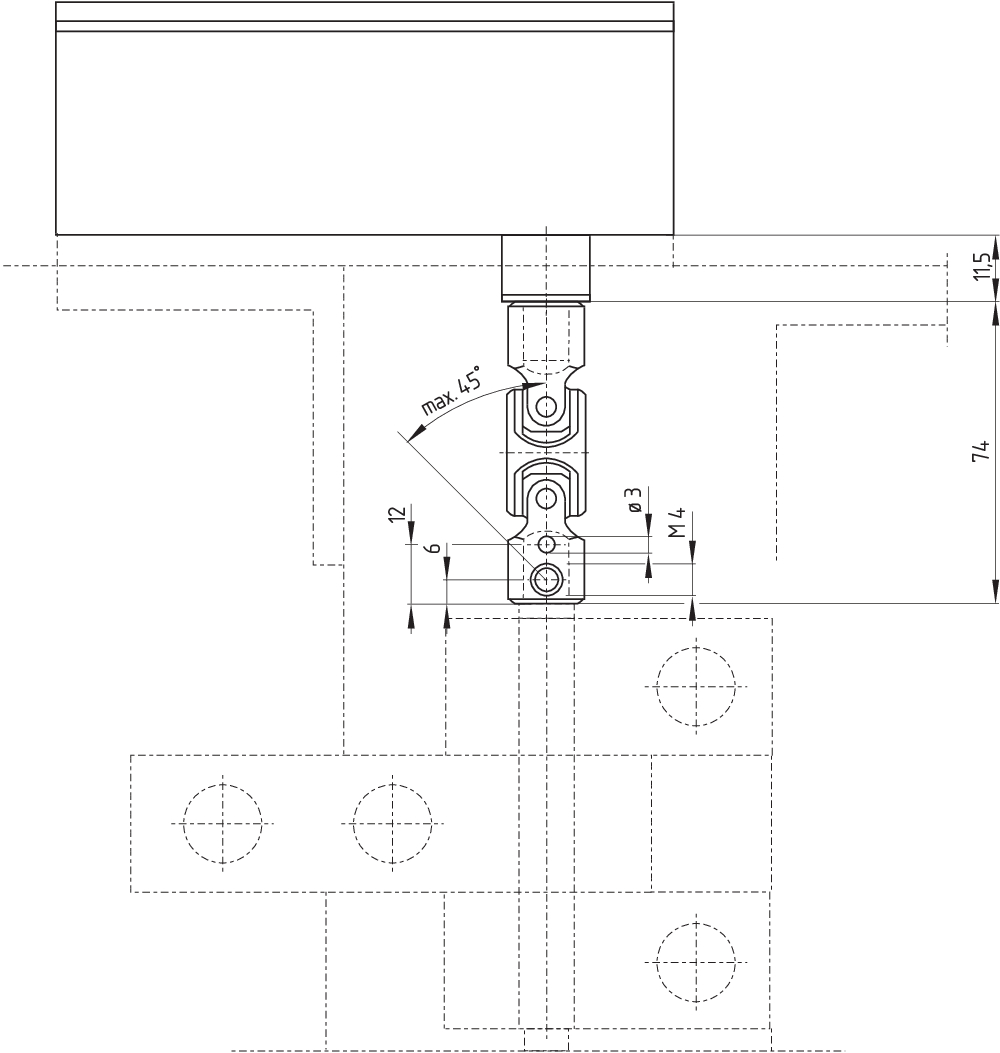

Dimensional drawing basic component

ID: ktvs5g06

| 65,4 kB | .cdr |

| 4,2 kB | .png | 74.083 x 77.964 mm - 210 x 221 px - 72 dpi

| 149,6 kB | .jpg | 352.778 x 371.475 mm - 1000 x 1053 px - 72 dpi

Switch travel diagram

Information on switch travel diagram
ICO_LEG_sw-close Contact closed
ICO_LEG_sw-open Contact open
ICO_LEG_sw-var Setting range
ICO_LEG_sw-l Latching point
ICO_LEG_sw-p Positive opening path/angle
VS Adjustable range of NO contact
VÖ Adjustable range of NC contact
N After travel

The switching routes shown for the closer and opener contacts can be transferred to other contact combinations.

ID: ktvs5s04

| 20,1 kB | .cdr |

| 2,9 kB | .png | 74.083 x 48.683 mm - 210 x 138 px - 72 dpi

| 103,7 kB | .jpg | 352.778 x 232.12800000000001 mm - 1000 x 658 px - 72 dpi

Diagram

Information on diagram
ICO_LEG_ko-arrow4 Monitoring the interlock to EN ISO 14119
ICO_LEG_ko-arrow1 Positive break NC contact
ICO_LEG_ko-arrow2 Actuated
ICO_LEG_ko-arrow3 Not actuated
ICO_LEG_ko-open Normally-open contact
ICO_LEG_ko-close Normally-closed contact
