TJ 461-03Y
TJ 461-03Y
Downloads
- 2 ケーブル引込口 M 20 x 1.5
- 金属製エンクロージャ
- 118 mm x 155 mm x 64 mm ( 基本装置)
- アクチュエータ・ヘッドは、4×90°でセット可
注文データ
| 製品タイプの説明 |
TJ 461-03Y |
| 部品番号（注文番号） |
101059160 |
| EAN（欧州部品番号） |
4030661034997 |
| eCl@ss番号、バージョン12.0 |
27-27-06-01 |
| eCl@ss番号、バージョン11.0 |
27-27-06-01 |
| eCl@ss番号、バージョン9.0 |
27-27-06-01 |
| ETIM番号、バージョン7.0 |
EC000030 |
| ETIM番号、バージョン6.0 |
EC000030 |
認証
| 証明書 |
INMETRO |
一般データ
| 規格 |
EN IEC 60947-5-1 |
| アクティブ原理 |
機械式 |
| スライドフォーム |
Castor |
| ハウジング 材質 |
ねずみ鋳鉄、亜鉛メッキ |
| ハウジング材質コーティング材 |
塗装 |
| 総重量 |
2,200 g |
一般データ - 仕様
| NC接点の数 |
3 |
安全性評価
| B10D 常閉接点 (NC) |
2,000,000 操作 |
機械的データ
| 動作エレメント |
オフセットローラーレバー |
| ローラー材質 |
樹脂 |
| 機械的寿命、最小 |
10,000,000 操作 |
| 動作角度、スイッチ軸の左から |
45 ° |
| 動作角度、スイッチ軸の右から |
30 ° |
| 接点の開き |
max. 2 x 6 mm |
| 作動速度、最小 |
1 mm/min |
| 作動速度, 最大 |
0.5 m/s |
| 注記 (作動速度) |
Actuating speed with vertical actuating angle to switch axis |
機械的データ - 電気機械式
| 接続 |
ネジ端子 M20 x 1.5 |
| ケーブル断面積、最小 |
1.5 mm² |
| ケーブル断面積, 最大 |
2.5 mm² |
| 注記 |
All indications including the conductor ferrules. |
| ワイヤー断面積 |
13 AWG |
機械的データ - 寸法
| センサー長 |
64 mm |
| センサーの幅 |
118 mm |
| センサーの高さ |
235 mm |
| キャスターの幅 |
9 mm |
| キャスターの直径 |
36 mm |
環境条件
| 保護等級 |
IP65 |
| 使用周囲温度 |
-30 ... +90 °C |
環境条件 - 絶縁値
| 定格絶縁電圧 Ui |
400 V |
| 定格インパルス耐電圧 Uimp |
6 kV |
電気的データ
| 熱試験電流 |
16 A |
| 使用カテゴリー AC-15 |
400 VAC |
| 使用カテゴリー AC-15 |
4 A |
| スイッチエレメント |
NC接点 |
| 注記 (スイッチエレメント) |
with double break |
| スイッチ原理 |
スローアクション |
| 接点材質、電気的 |
銀 |
Note
| 注記 (一般) |
Actuation from the right should be avoided, since this reduces the mechanical life of the position switch. |
言語フィルター
データシート
Operating instructions and Declaration of conformity
DNV-GL Certificate
Adobe Readerの最新版をダウンロードしてください

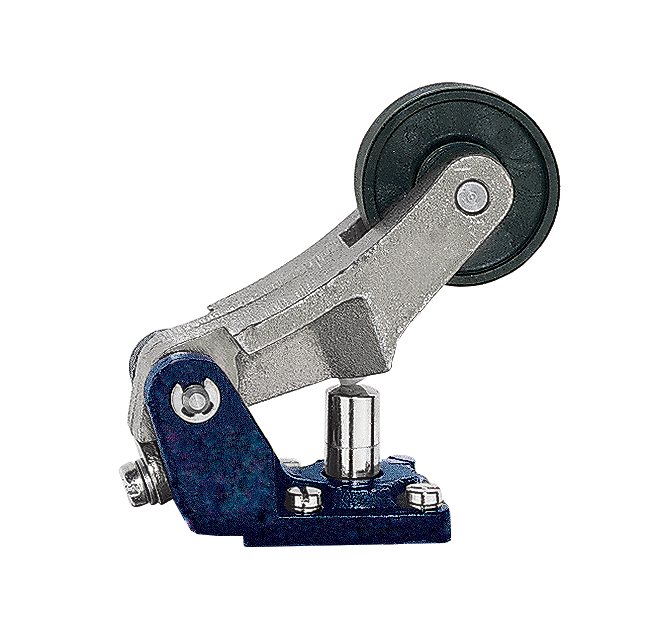

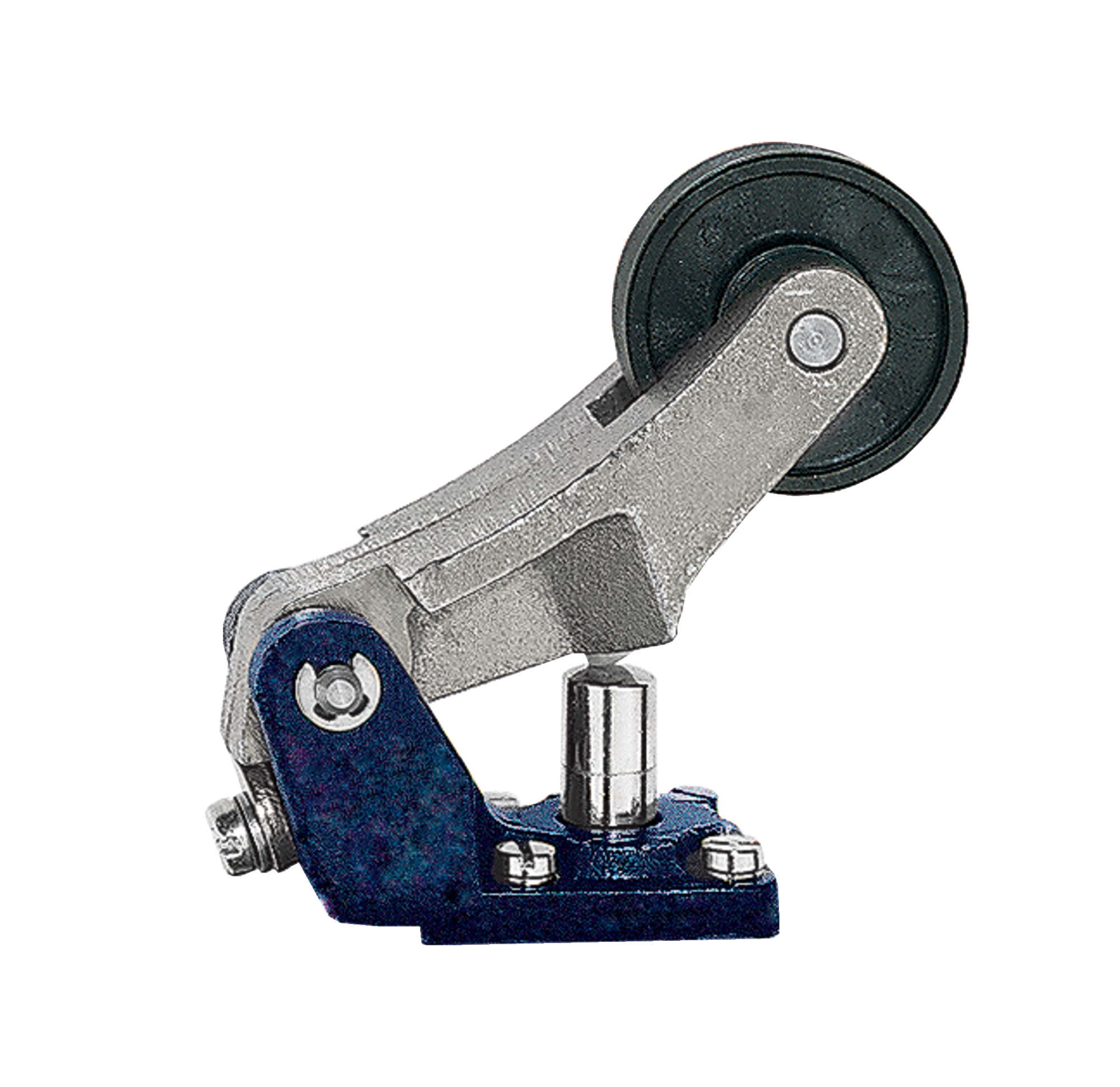

Product picture (catalogue individual photo)
ID: bt441f06
| 30,3 kB | .png | 74.083 x 71.967 mm - 210 x 204 px - 72 dpi
| 228,4 kB | .jpg | 228.6 x 221.89700000000002 mm - 648 x 629 px - 72 dpi
| 53,4 kB | .jpg | 123.47200000000001 x 119.944 mm - 350 x 340 px - 72 dpi
| 35,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,0 MB | .png | 166.55700000000002 x 161.644 mm - 2000 x 1941 px - 305 dpi
Product picture (catalogue individual photo)
ID: kt461f01
| 889,9 kB | .jpg | 352.778 x 582.436 mm - 1000 x 1651 px - 72 dpi
| 101,4 kB | .png | 73.73100000000001 x 122.061 mm - 209 x 346 px - 72 dpi
| 38,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,9 MB | .png | 169.333 x 279.654 mm - 2000 x 3303 px - 300 dpi
| 40,8 kB | .jpg | 74.789 x 123.47200000000001 mm - 212 x 350 px - 72 dpi
Dimensional drawing basic component
Dimensional drawing actuator
Switch travel diagram
Contact closed
Contact open
Setting range
Latching point
Positive opening path/angle
