T. 454-22Z-H
- 2 ケーブル引込口 M20
- 灰鋳物ケース,
- ステンレススチール製外部部品
- 2つの切り替え角度 (事前警告、無効化)
注文データ
| 製品タイプの説明 |
T. 454-22Z-H |
| 部品番号（注文番号） |
103013113 |
| EAN（欧州部品番号） |
4030661490779 |
| eCl@ss番号、バージョン12.0 |
27-27-06-01 |
| eCl@ss番号、バージョン11.0 |
27-27-06-01 |
| eCl@ss番号、バージョン9.0 |
27-27-06-01 |
| ETIM番号、バージョン7.0 |
EC000030 |
| ETIM番号、バージョン6.0 |
EC000030 |
認証
| 証明書 |
cULus CCC |
一般データ
| 規格 |
EN IEC 60947-5-1 |
| アクティブ原理 |
機械式 |
| ハウジング 材質 |
鋳鉄 |
| ハウジング材質コーティング材 |
2K 塗装 |
| 総重量 |
1,895 g |
一般データ - 仕様
| NC接点の数 |
2 |
| NO接点の数 |
2 |
安全性評価
| B10D 常閉接点 (NC) |
2,000,000 操作 |
機械的データ
| 機械的寿命、最小 |
1,000,000 操作 |
| アクチュエータ方向 |
each time 60° right-hand side and left-hand side rotation |
機械的データ - 電気機械式
| 接続 |
ネジ端子 M20 x 1.5 |
| ケーブル断面積、最小 |
0.75 mm² |
| ケーブル断面積, 最大 |
2.5 mm² |
機械的データ - 寸法
| センサー長 |
64 mm |
| センサーの幅 |
118 mm |
| センサーの高さ |
153 mm |
環境条件
| 保護等級 |
IP66 IP67 |
| 使用周囲温度 |
-40 ... +70 °C |
環境条件 - 絶縁値
| 定格絶縁電圧 Ui |
500 V |
| 定格インパルス耐電圧 Uimp |
6 kV |
電気的データ
| 熱試験電流 |
10 A |
| 使用カテゴリー AC-15 |
230 VAC |
| 使用カテゴリー AC-15 |
4 A |
| 使用カテゴリー DC-13 |
24 VDC |
| 使用カテゴリー DC-13 |
1 A |
| スイッチエレメント |
NO 接点、NC 接点 |
| スイッチ原理 |
スローアクション |
| 接点材質、電気的 |
銀 |
言語フィルター
データシート
Operating instructions (supplementary sheet/quick guide)
EC Declaration of conformity
UL Certificate
CCC certification
Adobe Readerの最新版をダウンロードしてください

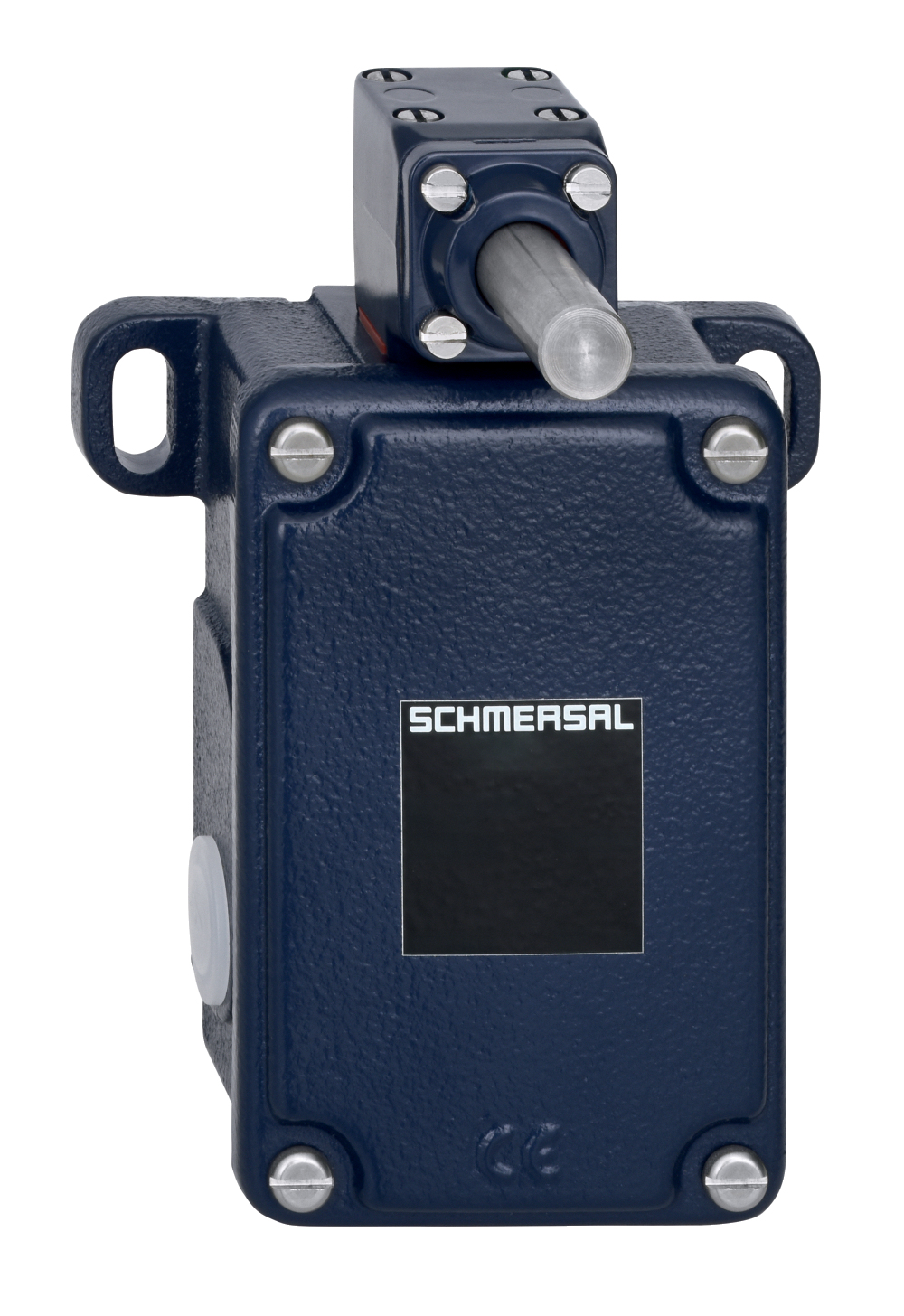

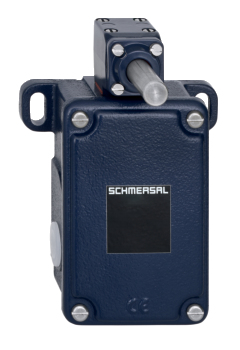

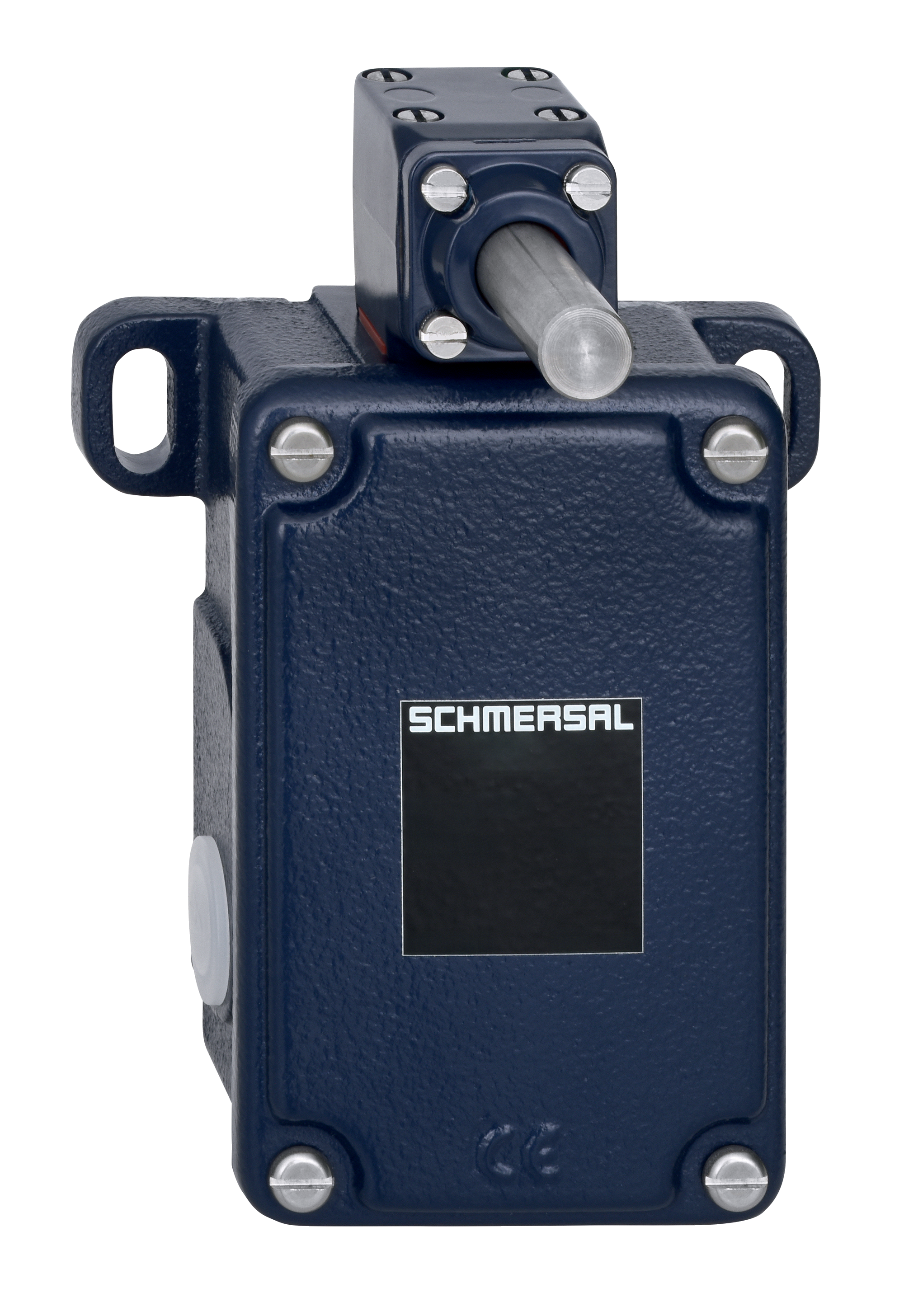

Product picture (catalogue individual photo)
ID: kt454f01
| 706,9 kB | .jpg | 352.778 x 513.644 mm - 1000 x 1456 px - 72 dpi
| 82,4 kB | .png | 73.73100000000001 x 107.59700000000001 mm - 209 x 305 px - 72 dpi
| 39,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 81,2 kB | .jpg | 290.689 x 423.333 mm - 824 x 1200 px - 72 dpi
| 8,0 MB | .png | 169.333 x 246.549 mm - 2000 x 2912 px - 300 dpi
| 42,3 kB | .jpg | 84.667 x 123.47200000000001 mm - 240 x 350 px - 72 dpi

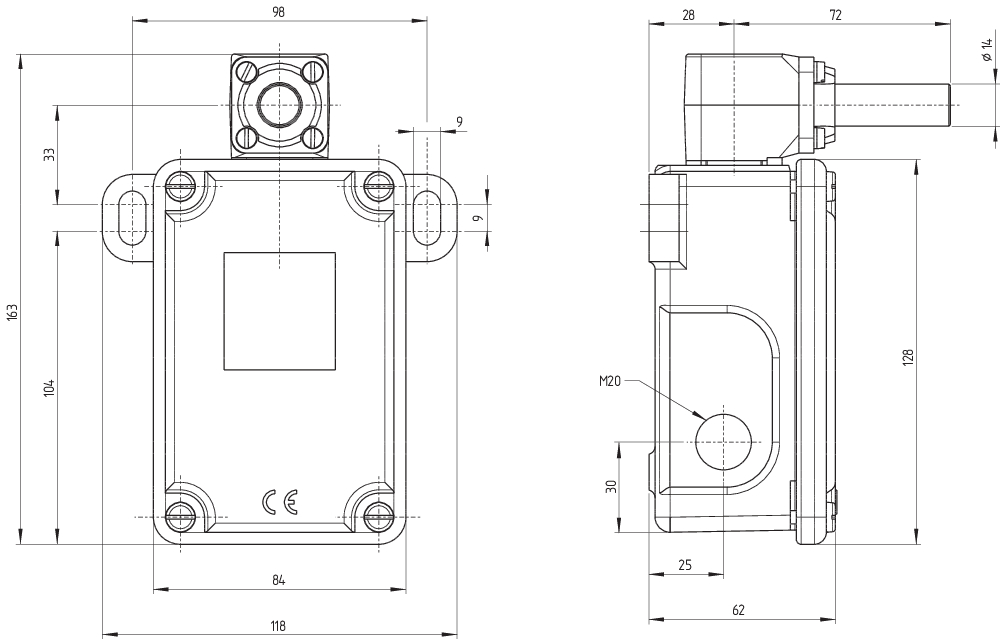

Dimensional drawing basic component
Contact closed
Contact open

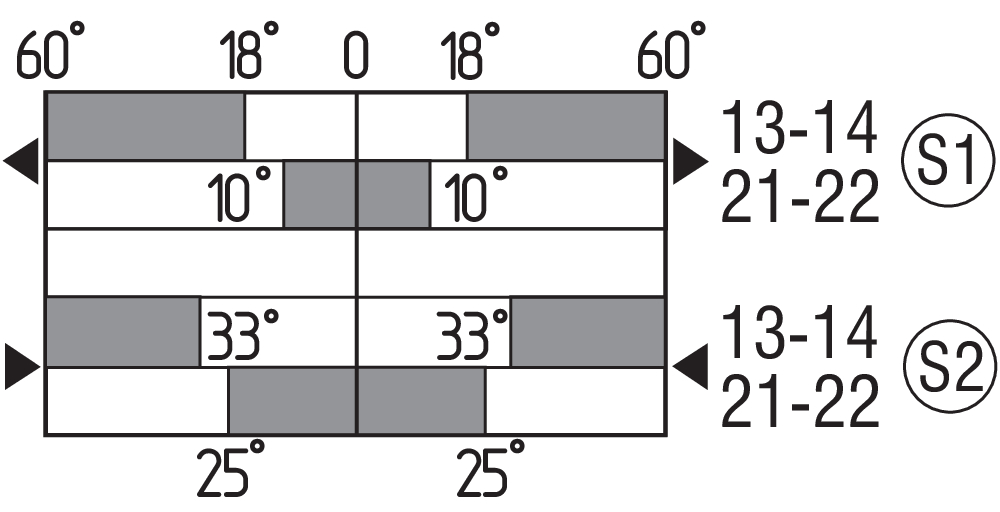

Setting range
Latching point
Positive opening path/angle
103012919 LEV-U14-B50-150-RVA
- ステンレススチール製ローラー∅50 mmのベルト調整レバー
103014651 LEV-U14-B30-150-RVA
- ステンレススチール製ローラー∅30 mmのベルト調整レバー
103025604 LEV-U14-B90-150-RVA
- ステンレススチール製ローラー∅90 mmのベルト調整レバー
133013113 T. 454-22Z-H
- 灰鋳物ケース,
- ステンレススチール製外部部品
- 2つの切り替え角度 (事前警告、無効化)
