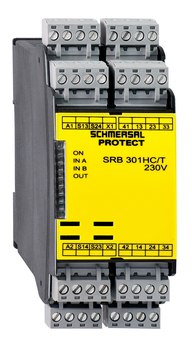

SRB301HC/T-230V
| 製品タイプの説明: SRB301HC/T(1) |
| (1) | |
| 24V | 24 VAC/DC |
| 24V-(V.2) | 24 VDC |
| 230V | 48 ... 240 VAC |
- 3 安全出力, STOP 0
- 1 補助出力
- 非常停止コマンド装置、ポジションスイッチ、セーフティインターロックなどの無電圧接点信号処理に適合 と セーフティマット
注文データ
| 交換品番号 |
101193479 |
| 製品タイプの説明 |
SRB301HC/T-230V |
| 部品番号（注文番号） |
101190595 |
| EAN（欧州部品番号） |
4250116202348 |
| eCl@ss番号、バージョン12.0 |
27-37-18-19 |
| eCl@ss番号、バージョン11.0 |
27-37-18-19 |
| eCl@ss番号、バージョン9.0 |
27-37-18-19 |
| ETIM番号、バージョン7.0 |
EC001449 |
| ETIM番号、バージョン6.0 |
EC001449 |
| 注意 |
生産終了製品 |
認証
| 証明書 |
TÜV cULus CCC TILVA |
一般データ
| 規格 |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| 環境ストレス |
EN 60068-2-78 |
| ハウジング 材質 |
グラスファイバー強化熱可塑性樹脂、換気口付き |
| 総重量 |
300 g |
一般データ - 仕様
| 電子ヒューズ |
Yes |
| 断線検出 |
Yes |
| 短絡監視 |
Yes |
| 脱着式端子台 |
Yes |
| スタート入力 |
Yes |
| バックチェック回路 |
Yes |
| 自動リセット機能 |
Yes |
| 地絡検出 |
Yes |
| 一体型システム診断、状態 |
Yes |
| 補助接点数 |
1 |
| LEDの数 |
4 |
| NC接点の数 |
2 |
| 安全接点数 |
3 |
安全性評価
| 規定 |
EN IEC 60947-5-1 EN IEC 61508 |
| 停止カテゴリー |
0 |
安全性評価 - リレー出力
| パフォーマンスレベル、 Stop 0、 最大 |
e |
| カテゴリー、Stop 0 |
4 |
| 診断カ範囲（DC）レベル、Stop 0 |
≥ 99 % |
| FH値 Stop 0 |
2.00 x 10⁻⁸ /h |
| 安全インテグリティレベル (SIL), Stop 0, 安全度水準に適合 |
3 |
| ミッションタイム |
20 年 |
| 共通原因障害（CCF）、最小 |
65 |
機械的データ
| 機械的寿命、最小 |
10,000,000 操作 |
| 取り付け |
EN 60715に基づくDINレールにワンタッチ取り付け |
機械的データ - 電気機械式
| 配線表示 |
IEC/EN 60947-1 |
| ケーブル断面積、最小 |
0.25 mm² |
| ケーブル断面積, 最大 |
2.5 mm² |
| クリップの締付トルク |
0.6 Nm |
| 使用可能ケーブル |
ソリッド単線 柔軟な |
| 端子（機械） |
Screw terminals |
機械的データ - 寸法
| 幅 |
45 mm |
| 高さ |
100 mm |
| 深さ |
121 mm |
環境条件
| ハウジングの保護等級 |
IP40 |
| 取付領域の保護等級 |
IP54 |
| クリップまたは端子の保護等級 |
IP20 |
| 使用周囲温度 |
-25 ... +60 °C |
| 保管および輸送温度 |
-40 ... +85 °C |
| 耐振動 |
10 ~ 55 Hz、振幅 0.35 mm |
| 耐衝撃 |
30 g / 11 ms |
環境条件 - 絶縁値
| 定格インパルス耐電圧 Uimp |
4 kV |
| 過電圧カテゴリー |
III |
| 汚染度 |
2 |
電気的データ
| 周波数範囲 |
50 Hz 60 Hz |
| 動作電圧 |
48 ... 240 VAC |
| 電圧範囲のタイプ |
AC |
| 定格動作電圧 |
48 ... 240 VAC |
| 制御用定格AC電圧、50 Hz、最小 |
48 VAC |
| 定格制御電圧 AC 50 Hzにて、最大 |
240 VAC |
| 制御用定格AC電圧、60 Hz、最小 |
48 VAC |
| 定格制御電圧 AC 60 Hzにて、最大 |
240 VAC |
| 消費電力 |
2 W |
| 消費電力 |
5.1 VA |
| 接点抵抗, 最大 |
0.1 Ω |
| 注意（接点抵抗） |
新しい状態で |
| 停電時の遮断遅延、通常 |
80 ms |
| 「非常停止」時の遮断遅延、通常 |
20 ms |
| 自動リセット時の立ち上がり遅延、通常 |
100 ms |
| リセット時の立ち上がり遅延、通常 |
20 ms |
| 接点材質、電気的 |
AgSn0. セルフクリーニング, 強制ガイド式 |
電気的データ - 安全リレー出力
| 電圧, 使用カテゴリー AC-15 |
230 VAC |
| 電流、使用カテゴリー AC-15 |
6 A |
| 電圧, 使用カテゴリー DC-13 |
24 VDC |
| 電流、使用カテゴリーDC-13 |
6 A |
| 開閉容量、最小 |
10 VDC |
| 開閉容量、最小 |
10 mA |
| 開閉容量、最大 |
250 VAC |
| 開閉容量、最大 |
8 A |
電気的データ - デジタル入力
| 配線抵抗, 最大 |
40 Ω |
電気的データ - デジタル出力
| 電圧, 使用カテゴリー DC-12 |
24 VDC |
| 電流、使用カテゴリーDC-12 |
0.1 A |
電気的データ - リレー出力 (補助接点)
| 開閉容量、最大 |
24 VDC |
| 開閉容量、最大 |
2 A |
電気的データ - 電磁両立性 (EMC)
| EMC定格 |
EMC-Directive |
状態表示
| 表示された操作状況 |
Position relay K2 Position relay K1 |
その他のデータ
| 注意 (アプリケーション) |
ガードシステム 非常停止ボタン ワイヤーロープ式非常停止スイッチ セーフティマット |
Note
| 注記 (一般) |
Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit. |

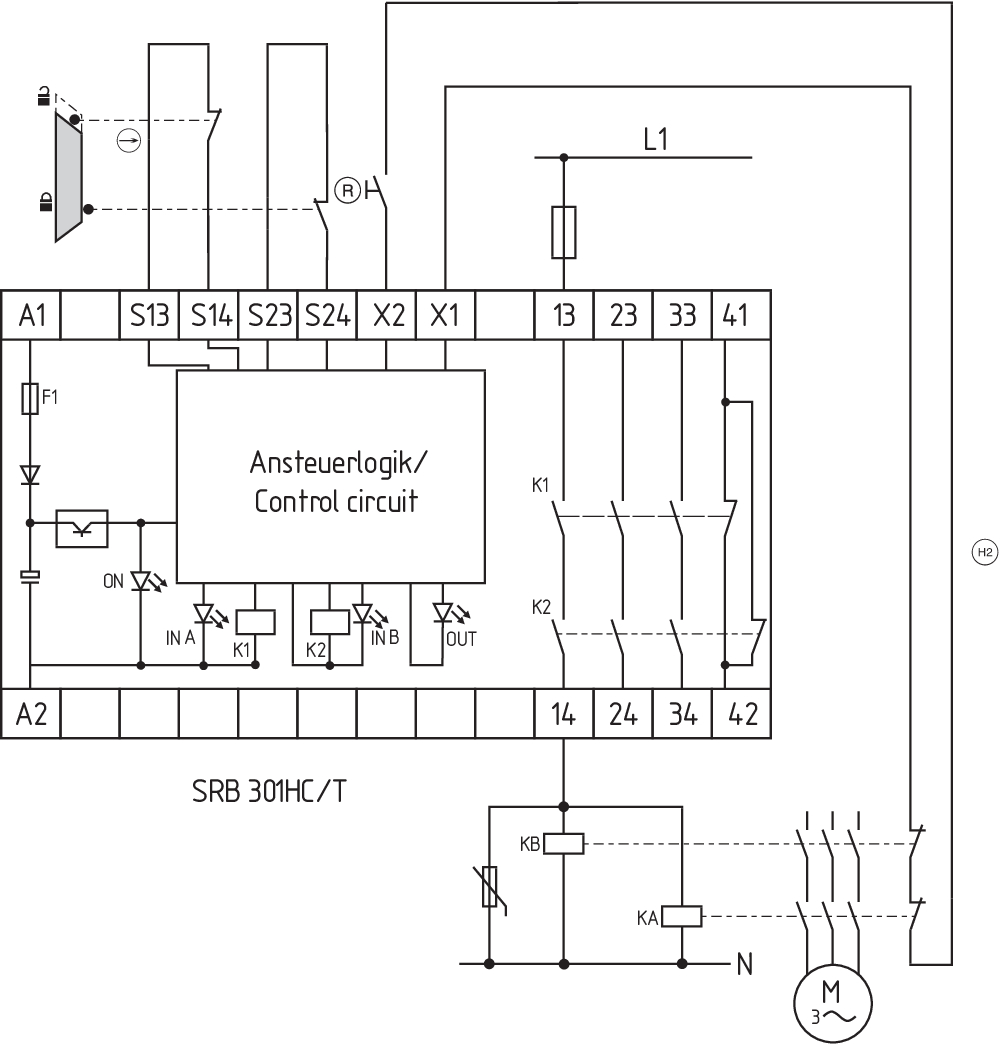

回路例
| 注記 (配線図) |
The wiring diagram is shown with guard doors closed and in de-energised condition. Relay outputs: Suitable for 2 channel control, for increase in capacity or number of contacts by means of contactors or relays with positive-guided contacts. The control recognises cross-short, cable break and earth leakages in the monitoring circuit. 2 channel control shown for a guard-door monitor with two contacts, of which at least one contact has positive break, with external reset button (R). (H2) = Feedback circuit |
言語フィルター
データシート
Operating instructions and Declaration of conformity
UKCA Declaration of Conformity
TÜV certification
UL Certificate
TILVA-Certificate
CCC certification
Wiring example (electr. wiring)
SISTEMA-VDMA library
Adobe Readerの最新版をダウンロードしてください

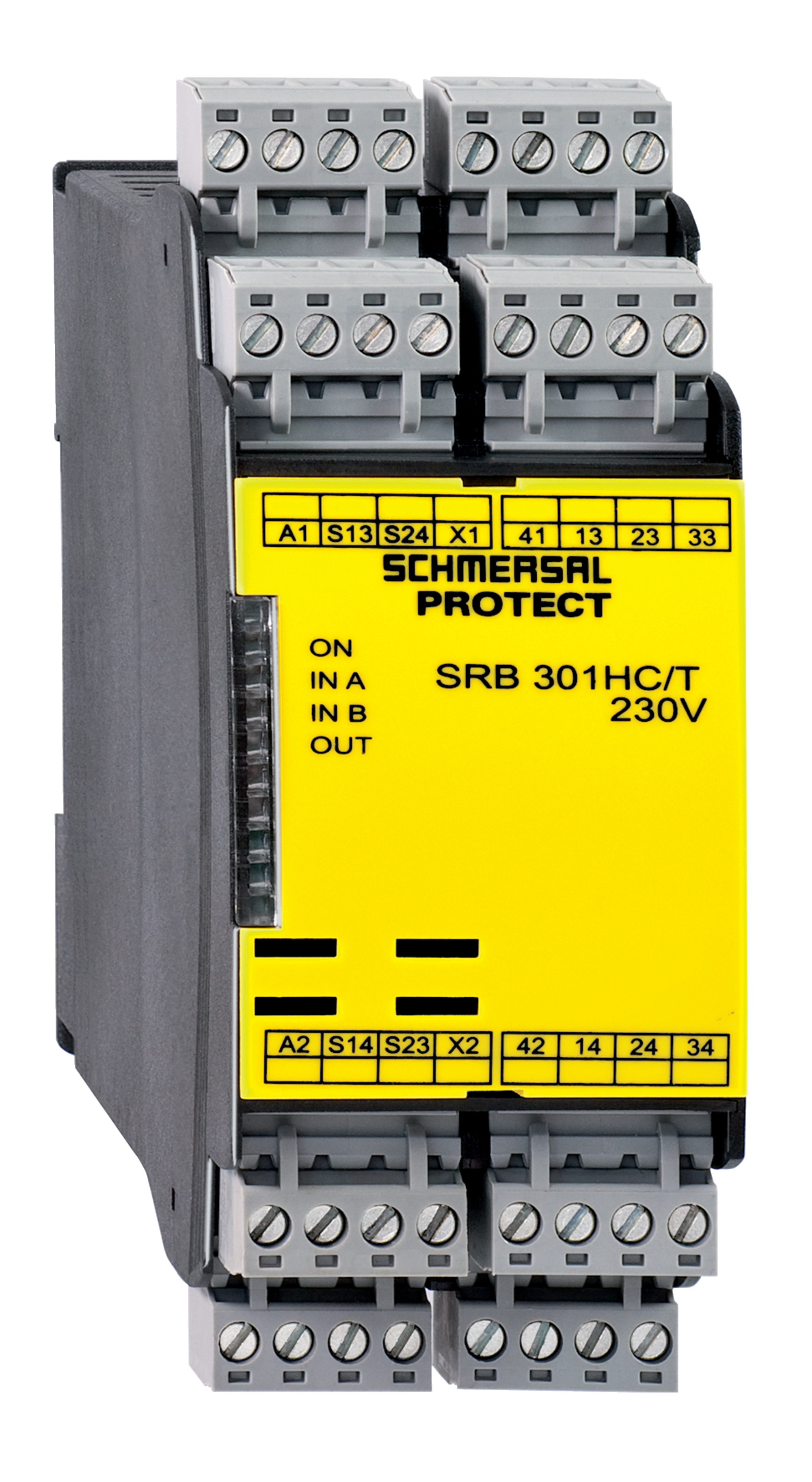

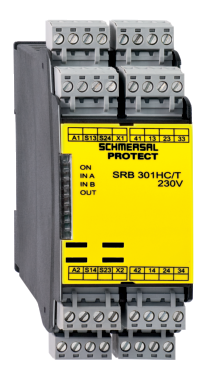

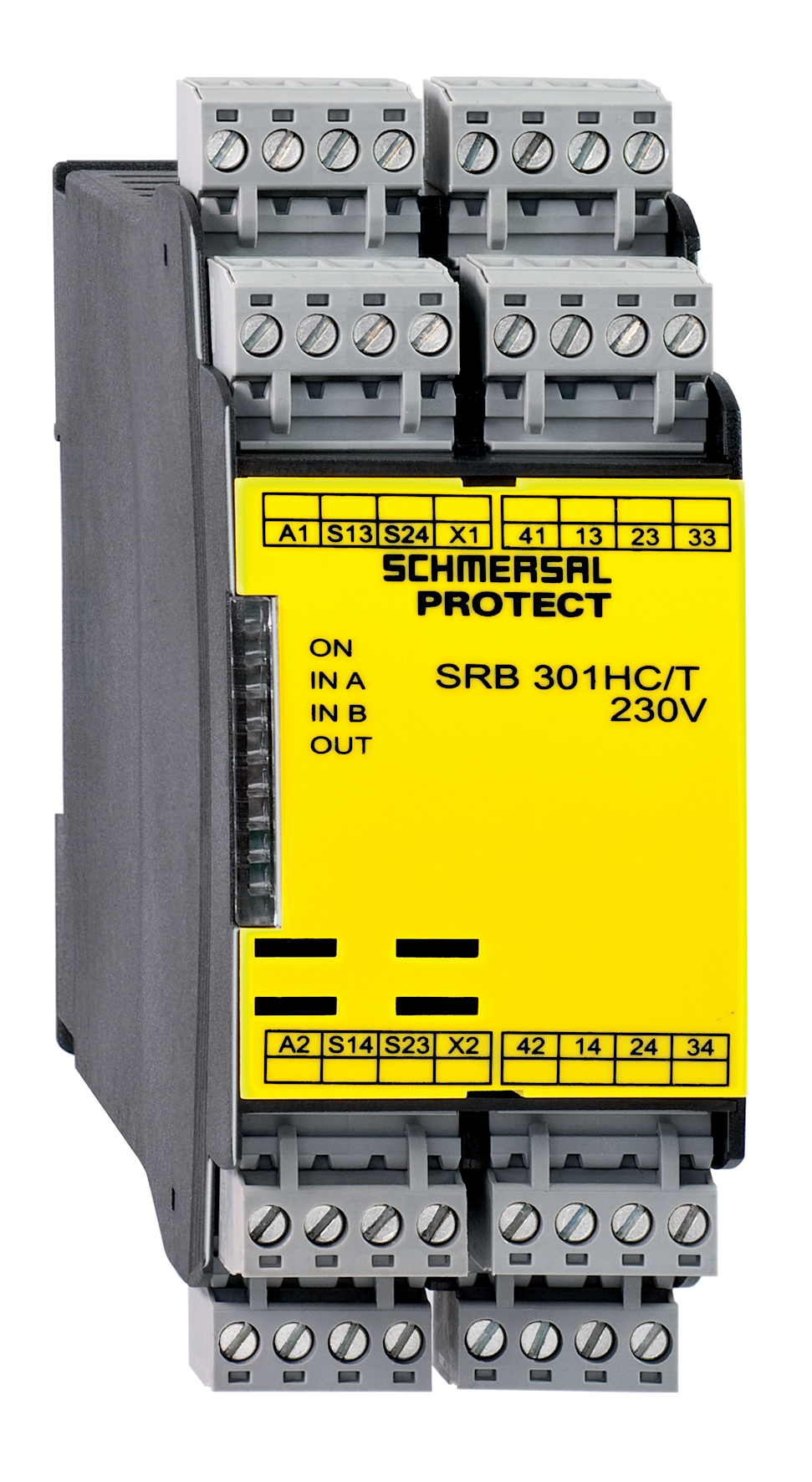

Product picture (catalogue individual photo)
ID: ksrb3f18
| 1,4 MB | .jpg | 342.547 x 625.1220000000001 mm - 971 x 1772 px - 72 dpi
| 95,1 kB | .png | 74.083 x 135.114 mm - 210 x 383 px - 72 dpi
| 61,1 kB | .jpg | 67.733 x 123.47200000000001 mm - 192 x 350 px - 72 dpi
| 43,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,7 MB | .png | 169.333 x 308.949 mm - 2000 x 3649 px - 300 dpi
Symbol (technical standard)
Wiring example
103007672 SRB-E-301ST
- STOP 0 機能
- 1 oder 2チャンネルコントロール
- リセットボタン / 自動リセット
- 1 補助接点
- 3 安全出力
103015923 ML30.241-70
- 1-phase DIN rail power supplies
- AC 100-240V Wide-range input
- DC Output 24-28VDC / 1,3-1,1A / 30W
- Efficiency up to 89,4%
- Width only 22,5mm
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | SRB301HC/T-24V, SRB301HC/T-24V-(V.2), SRB301HC/T-230V |
| Type: | See ordering code |
| Description of the component: | Safety-monitoring module for emergency stop circuits, guard door monitoring, and safety mats |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 + AC:2020 EN ISO 13849-1:2015 EN ISO 13849-2:2012 |
| Approved body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| Type examination certificate: | 01/205/5158.02/22 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, October 5, 2022 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU Declaration of Conformity | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | SRB301HC/T-24V SRB301HC/T-24V-(V.2) SRB301HC/T-230V |
| Description of the component: | Safety-monitoring module for emergency stop circuits, guard door monitoring and safety mats |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| EMC-Directive | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 EN ISO 13849-1: 2015 EN ISO 13849-2: 2012 |
| Notified body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| EC-Type Examination Certificate: | 01/205/5158.02/22 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, October 5, 2022 |
|
| Authorised signature Philip Schmersal Managing Director |
