RLDEWS24
RLDEWS24
Downloads
- ネジ端子式
- 取り付けフランジ・ポジション3
- 白色LED表示灯
- 24 VAC/DC
注文データ
| 製品タイプの説明 |
RLDEWS24 |
| 部品番号（注文番号） |
101195136 |
| EAN（欧州部品番号） |
4030661487366 |
| eCl@ss番号、バージョン12.0 |
27-37-12-09 |
| eCl@ss番号、バージョン11.0 |
27-37-12-09 |
| eCl@ss番号、バージョン9.0 |
27-37-12-09 |
| ETIM番号、バージョン7.0 |
EC000204 |
| ETIM番号、バージョン6.0 |
EC000204 |
認証
| 証明書 |
cURus |
一般データ
| 規格 |
EN IEC 60947-5-1 EN IEC 60947-1 |
| 環境ストレス |
IEC 60068-2-30 |
| 取り付け条件（機械式） |
任意に |
| ハウジング 材質 |
樹脂、グラスファイバー強化熱可塑性樹脂、自己消火性 |
| 総重量 |
23 g |
一般データ - 仕様
| 一体型システム診断、一般 |
Yes |
機械的データ
| インストール手順 |
差込可能 |
| 取付フランジポジション |
3 |
機械的データ - 電気機械式
| 配線表示 |
EN 50005 EN 50013 |
| 接続 |
ネジ端子 M20 x 1.5 |
| ケーブル断面積、最小 |
0.5 mm², 単線 0.5 mm², 撚線 |
| ケーブル断面積, 最大 |
2.5 mm², 単線 1.5 mm², 撚線 |
| クリップの締付トルク |
1 Nm |
機械的データ - 寸法
| 長さ |
46 mm |
| 幅 |
10 mm |
| 深さ |
45 mm |
環境条件
| クリップまたは端子の保護等級 |
IP20 |
| 使用周囲温度 |
-25 ... +75 °C |
| 耐衝撃 |
30 g / 18 ms |
| 耐振動 |
20 g / 10 ... 150 Hz |
環境条件 - 絶縁値
| 定格絶縁電圧 Ui |
440 V |
| 汚染度 |
3 |
状態表示
| LED色 |
白 |
| 注記 (LED切り替え状態表示) |
Supply voltage UB: 24 VAC/DC |
言語フィルター
データシート
UL Certificate
Adobe Readerの最新版をダウンロードしてください

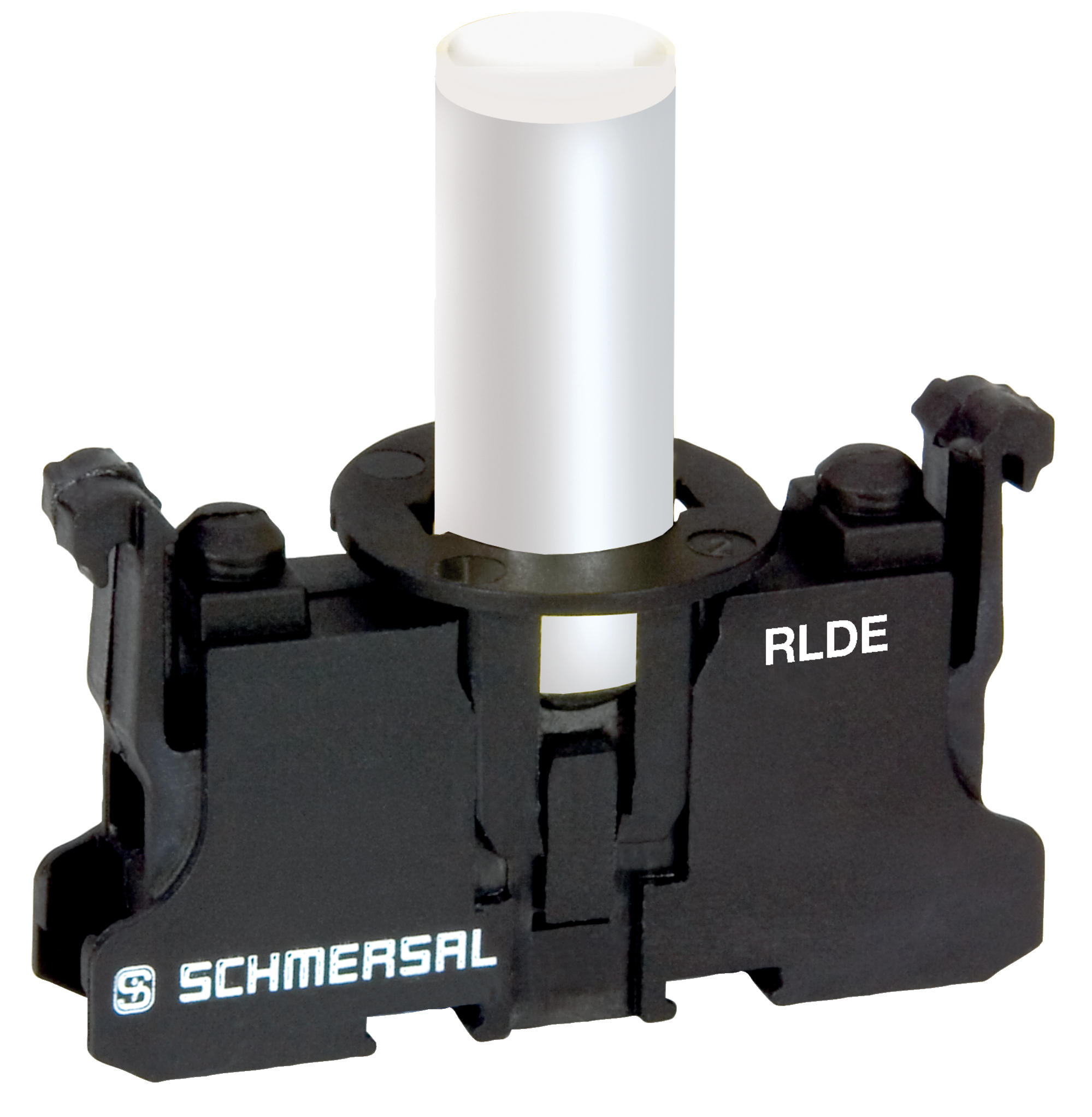

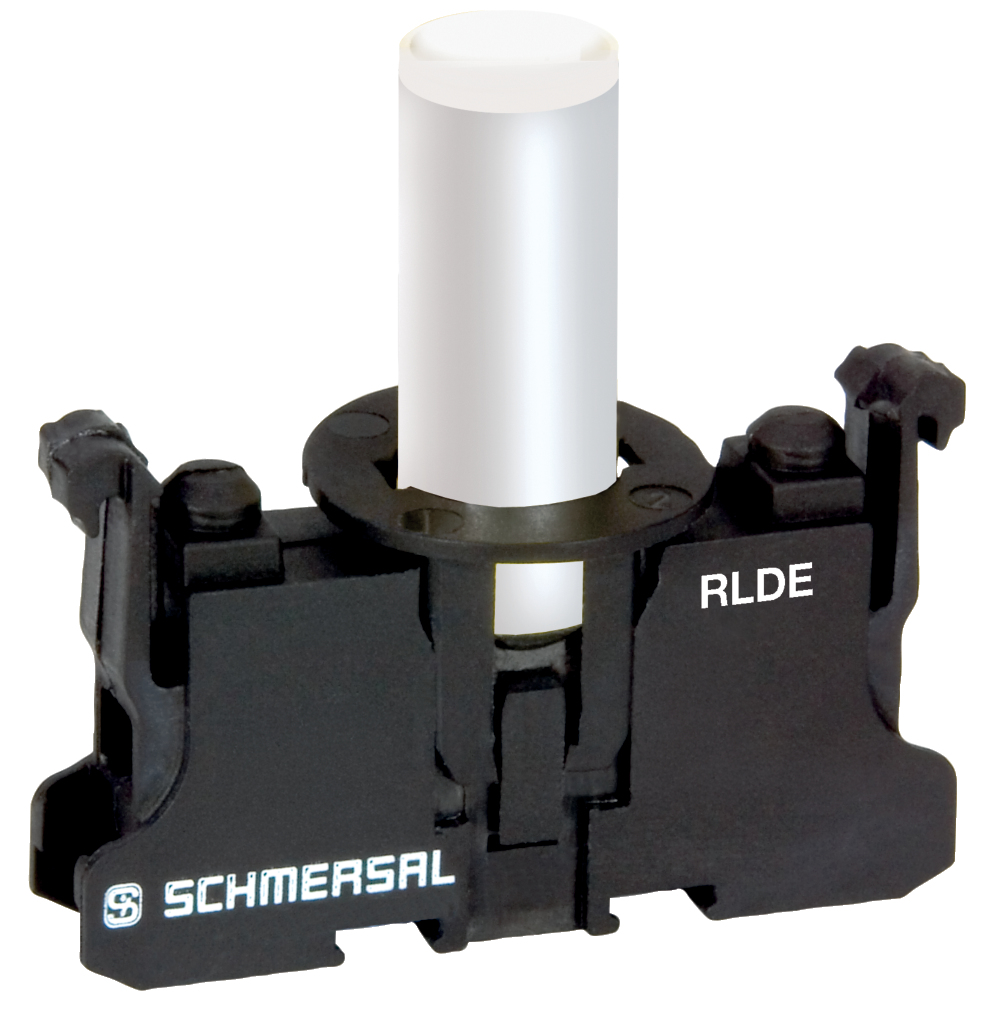

Product picture (catalogue individual photo)
