NK-T-42-2ST8-2
NK-T-42-2ST8-2
Downloads
- ユニバーサルボタン
- 取り付け直径 Ø 22,3 mm
- 固定
- 前面プレートの厚み最大6 mm
- 食品分野用
注文データ
| 製品タイプの説明 |
NK-T-42-2ST8-2 |
| 部品番号（注文番号） |
103012432 |
| EAN（欧州部品番号） |
4030661490304 |
| eCl@ss番号、バージョン12.0 |
27-37-14-04 |
| eCl@ss番号、バージョン11.0 |
27-37-14-04 |
| eCl@ss番号、バージョン9.0 |
27-37-14-04 |
| ETIM番号、バージョン7.0 |
EC000632 |
| ETIM番号、バージョン6.0 |
EC000632 |
認証
| 証明書 |
cULus |
一般データ
| 規格 |
EN IEC 60947-5-1 EN IEC 60947-1 |
| 取り付け条件（機械式） |
任意に |
| 操作部分の材質 |
樹脂 |
| フロントリングの材質 |
樹脂 |
| ベローズの材質 |
ケイ素 |
| シール用ベローズの材質の厚み |
1.5 mm |
| フロントリングの色 |
黒 |
| ベローズの色 |
青 |
| 総重量 |
160 g |
一般データ - 仕様
| 0ポジションへの復帰 |
Yes |
| シール素子、追加 |
Yes |
| 外部アプリケーション |
Yes |
| 安全機能 |
No |
| 向きの数 |
4 |
| タッチ位置の数 |
4 |
| 注記 (タッチポジション) |
Position A, B, C, D |
| 機械式端子数 |
2 |
機械的データ
| 機械的寿命、最小 |
1,000,000 操作 |
| 機械的寿命、タッチポジション (各ポジションに対して) |
500,000 操作 |
| スイッチ 角度 |
20 ° |
| 作動力, 約 |
11 N |
| 取り付け |
中央のナット SW41 |
機械的データ - 電気機械式
| 接続 |
2 x コネクタープラグ M12、8芯、Aコード化 |
機械的データ - 寸法
| 取付の深さ |
30 mm |
| 注記 (取り付け深さ) |
Plus connectors |
| アクチュエーターの長さ |
85 mm |
| 固定直径 |
22.3 mm |
| 前面パネルの厚さ、最小 {mm} |
1.5 mm |
| 前面パネルの厚さ、最大 |
6 mm |
| EN 60947-1に準拠した設置の直径 |
22.3 + 0.4 mm |
| 間隔 |
90 x 90 mm |
環境条件
| 接点ブロックの保護等級 |
IP67 |
| フロントパネルの保護等級 |
IP67 IP69 |
| 使用周囲温度 |
-40 ... +80 °C |
| 耐衝撃 |
30 g / 11 ms |
環境条件 - 絶縁値
| 定格絶縁電圧 Ui |
30 V |
| 定格インパルス耐電圧 Uimp |
0.5 kV |
| 汚染度 |
2 |
電気的データ
| 動作電流 |
300 mA |
| 使用カテゴリー DC-12 |
30 VDC |
| 使用カテゴリー DC-12 |
0.3 A |
| 開閉容量、最大 |
7.2 W |
| スイッチ原理 |
リード接点、非接触原理 |
| 最大スイッチング周波数 |
1,200 /h |
| スイッチ素子 |
スプリングリターン |
言語フィルター
データシート
Operating instructions and Declaration of conformity
Manufacturer's declaration KAS
Declaration of conformity (EC)
UKCA Declaration of Conformity
UL Certificate
Brochure
Adobe Readerの最新版をダウンロードしてください

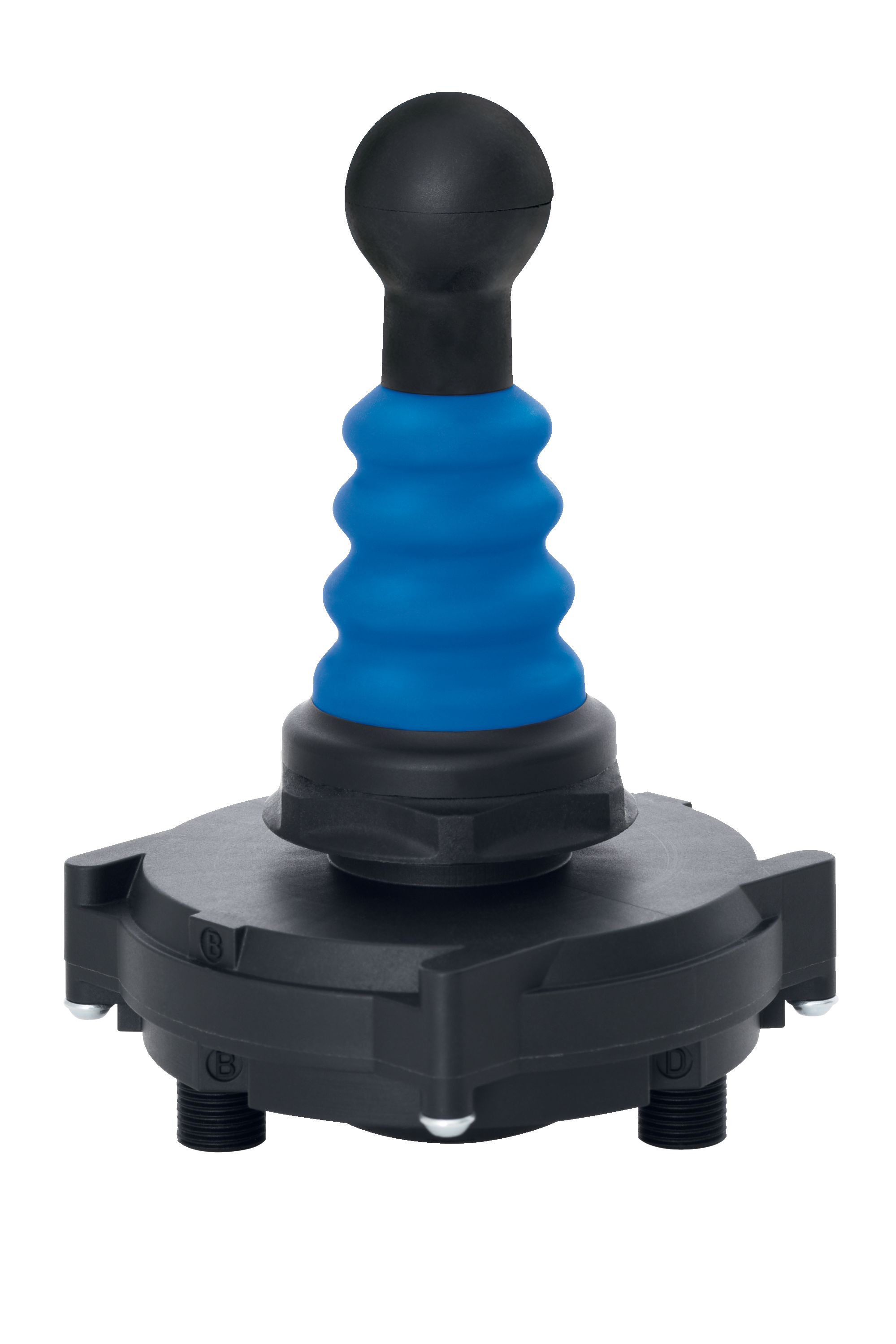

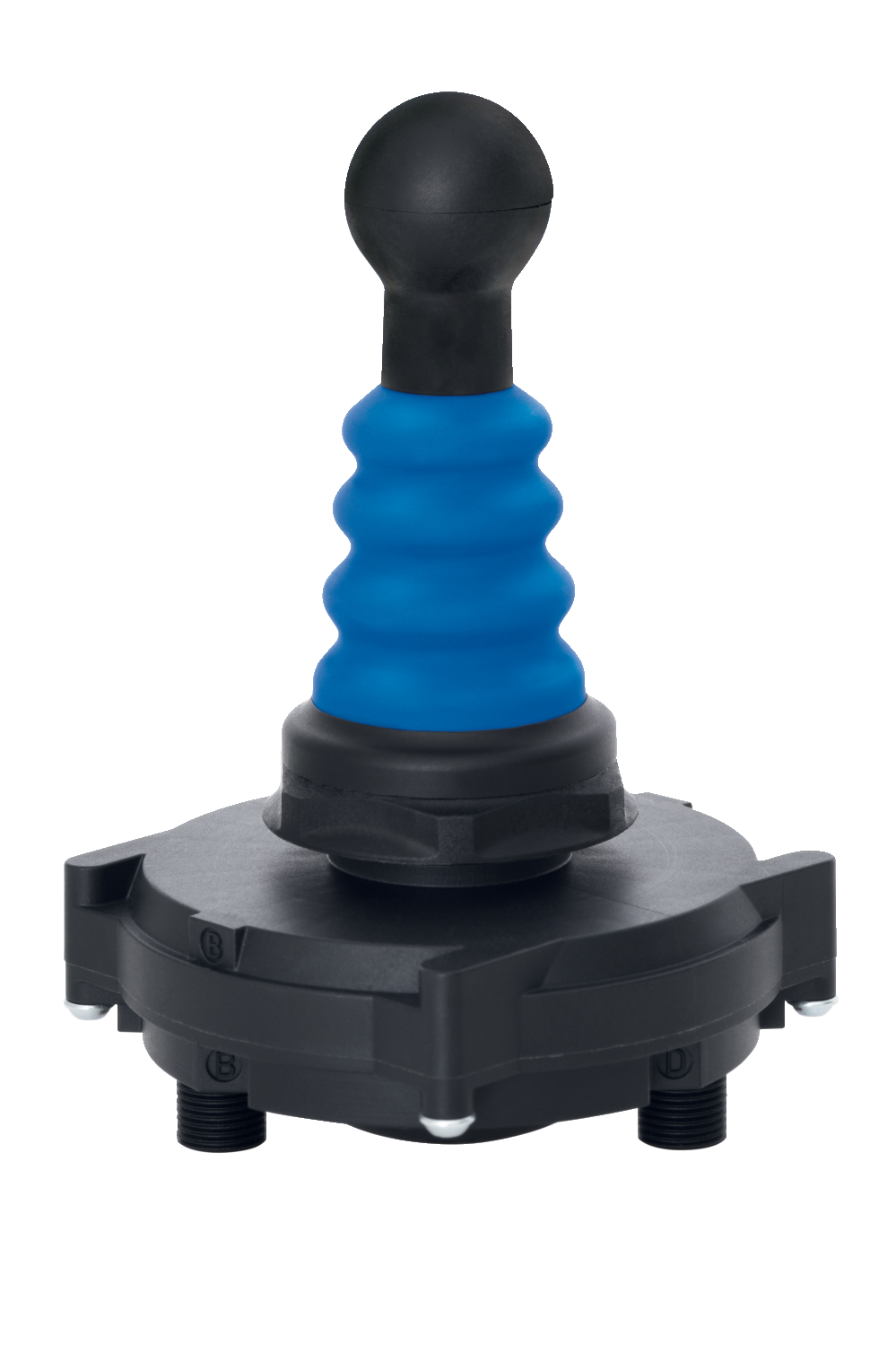

Product picture (catalogue individual photo)
ID: knkrkf05
| 390,6 kB | .jpg | 352.425 x 528.8140000000001 mm - 999 x 1499 px - 72 dpi
| 31,9 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 px - 72 dpi
| 24,2 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi
| 21,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,4 MB | .png | 169.249 x 253.91500000000002 mm - 1999 x 2999 px - 300 dpi
Video ID: Mr-Safety-N-Programm
(Vimeo)
