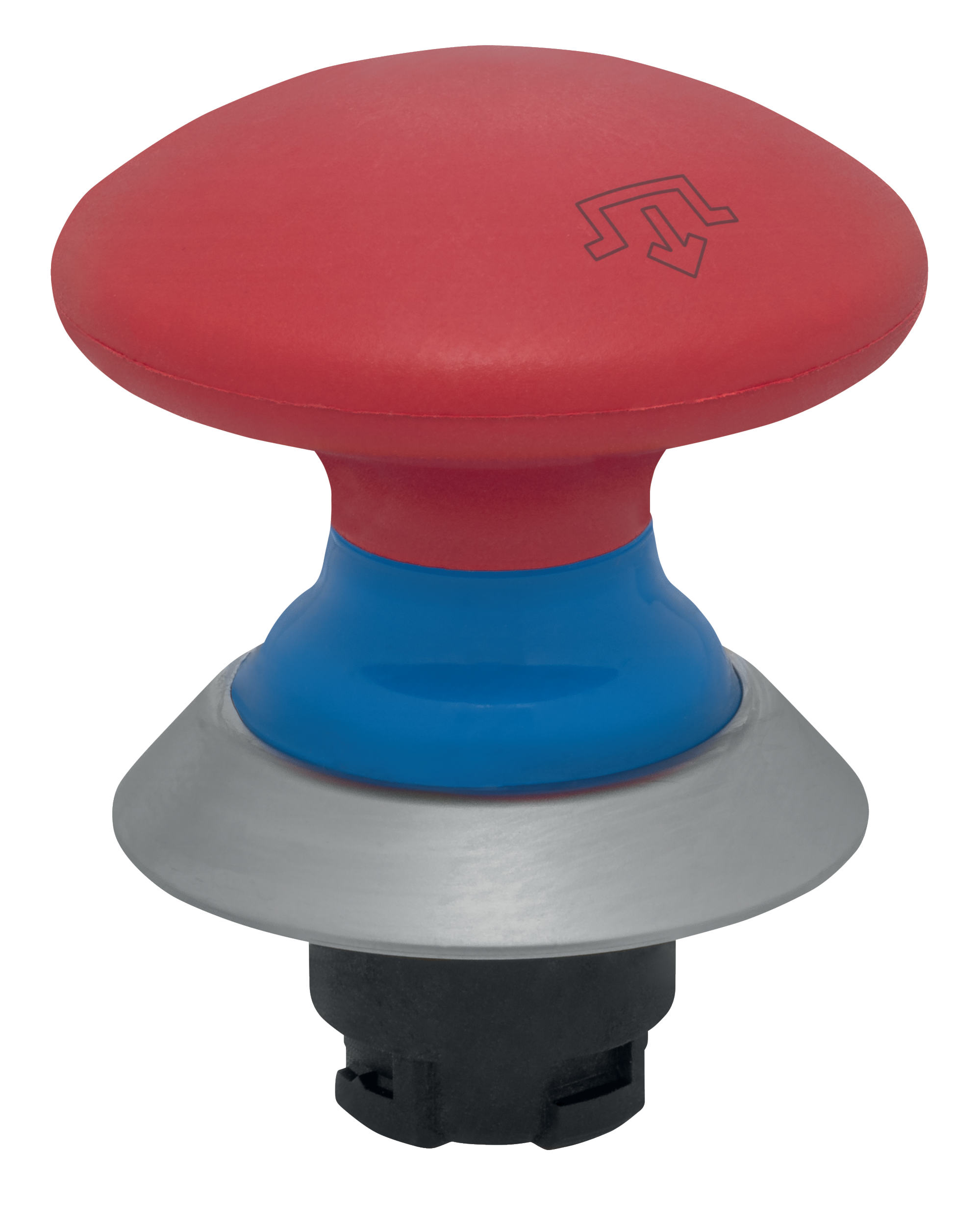

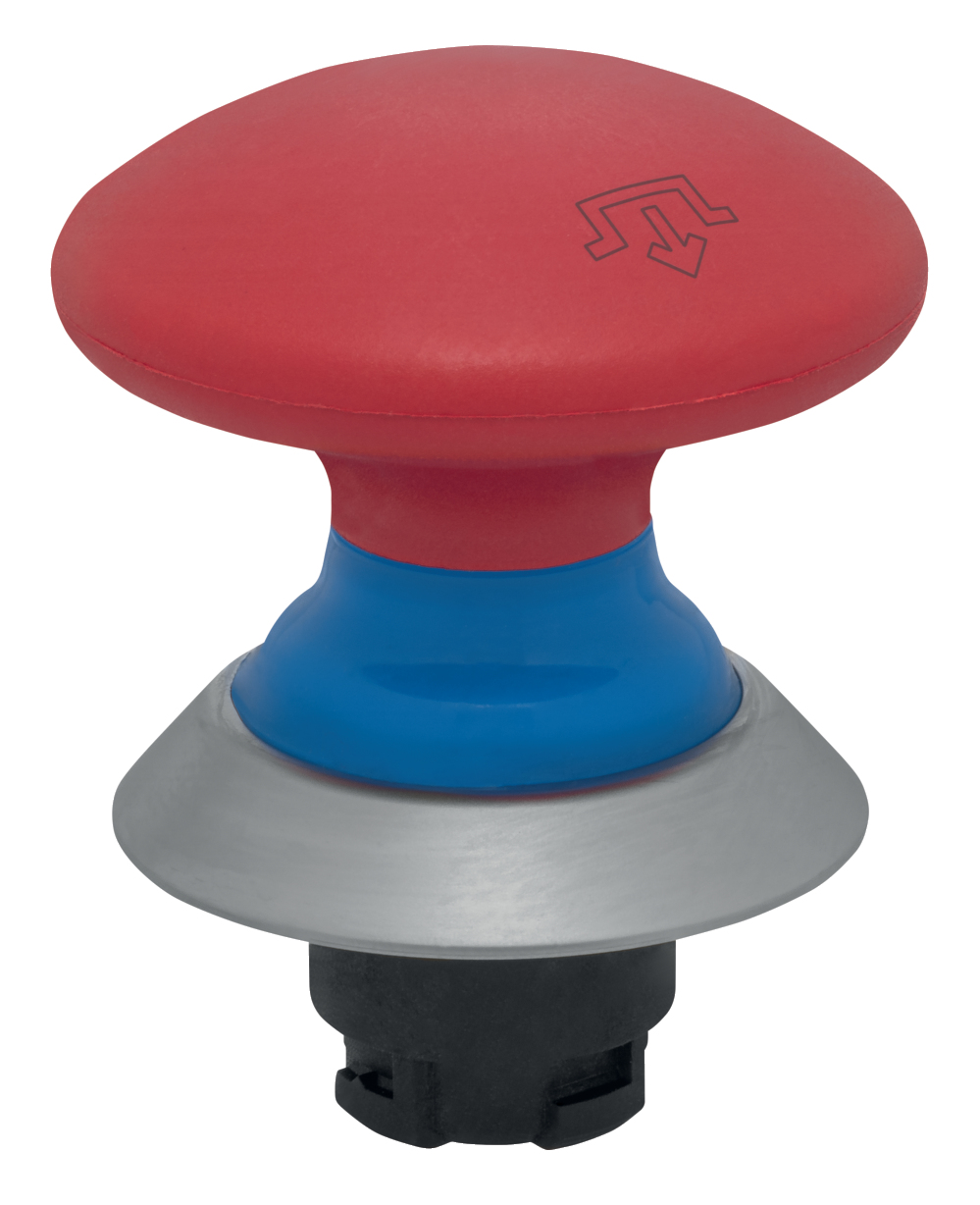

NDRR50BL/RT

品番: 103009269
NDRR50BL/RT

Downloads

eプラン データ
CADENAS CADデータ
SISTEMA データ
製品タイプの説明:
NDR(1)50(2)(3)(4)(5)

(1)
Rラッチング (EFR と組み合わせた場合のみ); 回して引くとロックが解除されます
Zラッチ機構 (デバイスヘッドに統合)。 引っ張ってロックを解除する

(2)
シーリングリング白
GR/シーリングリング黒
BL/シーリングリング青

(3)
RT操作部　赤

(4)
/xxx記号用数字

(5)
フロントリング シルバー（クロームメッキ）
-2905-1フロントリング イエロー（プラスチック）
この型式記号に従って組み合わせられる全ての型式が、提供可能あるいは技術的に実現可能ということではありません。
  • 非常停止押しボタン
  • 保護構造 IP69K
  • 取り付け直径 Ø 22,3 mm

注文データ

製品タイプの説明

NDRR50BL/RT
部品番号（注文番号）

103009269
EAN（欧州部品番号）

4030661469126
eCl@ss番号、バージョン12.0

27-37-12-12
eCl@ss番号、バージョン11.0

27-37-12-12
eCl@ss番号、バージョン9.0

27-37-12-12
ETIM番号、バージョン7.0

EC001038
ETIM番号、バージョン6.0

EC001038

認証

証明書

cULus

一般データ

規格

EN ISO 13850

EN 60947-5-5

EN 60947-1

EN 60947-5-1
バージョン

前面取り付け

非常停止押しボタン
デザイン

外部ジャンプ機構
取り付け条件（機械式）

任意に
シールタイプ

Membrane

Lip gaskets
操作部分の材質

ABS
フロントリングの材質

ABS、クロームメッキ
ベローズの材質

ケイ素
動作エレメントの色

赤
フロントリングの色

銀
ベローズの色

青
総重量

50 g

一般データ - 仕様

非常停止ボタン

Yes
取り付けフランジ

Yes
安全機能

Yes
外部スナップ機構

Yes
ラッチング

Yes
完全絶縁

Yes
接点エレメント数、最大

2

機械的データ

インストール手順

The unlock symbol should point upward.
ロック解除

牽引解除
機械的寿命、非常停止ボタン

100,000 操作
取り付け

取り付けフランジ ELM
ねじの締付トルク

0.6 Nm
押しボタンの代表的な作動力

25 N

機械的データ - 寸法

取付高さ

45 mm
注意(取り付け高さ）

フロントパネル前面の高さ。
注記 (取り付け深さ)

Depth behind front panel including one contact element
アクチュエーターヘッドの直径

50 mm
フロントリングの直径

44.5 mm
固定直径

22.3 mm
前面パネルの厚さ、最小 {mm}

1 mm
前面パネルの厚さ、最大

6 mm
間隔

50 x 50 mm

環境条件

保護等級

IP67

IP69

IP69K
使用周囲温度

-25 ... +75 °C
耐振動

5 g

耐衝撃

<50 g (EN 60068-2-27)

電気的データ

緊急停止ボタンの最大スイッチング周波数

600 /h

納入品目

注意（納入時に含まれる内容、番号とタイプ）

取り付けフランジELMは同梱されています
