MP-AZ/AZM201-B30
- Mounting plate for easy and quick assembly
- Metal, powder-coated
- suitable for left and right hinged doors
注文データ
| 製品タイプの説明 |
MP-AZ/AZM201-B30 |
| 部品番号（注文番号） |
101194218 |
| EAN（欧州部品番号） |
4030661498218 |
| eCl@ss番号、バージョン12.0 |
27-27-26-92 |
| eCl@ss番号、バージョン11.0 |
27-27-26-92 |
| eCl@ss番号、バージョン9.0 |
27-27-26-92 |
| ETIM番号、バージョン7.0 |
EC002594 |
| ETIM番号、バージョン6.0 |
EC002594 |
一般データ
| ハウジング材質コーティング材 |
パウダーコーティング |
| 材質 |
金属フィルム |
| 製品の色 |
Black |
| 総重量 |
688 g |

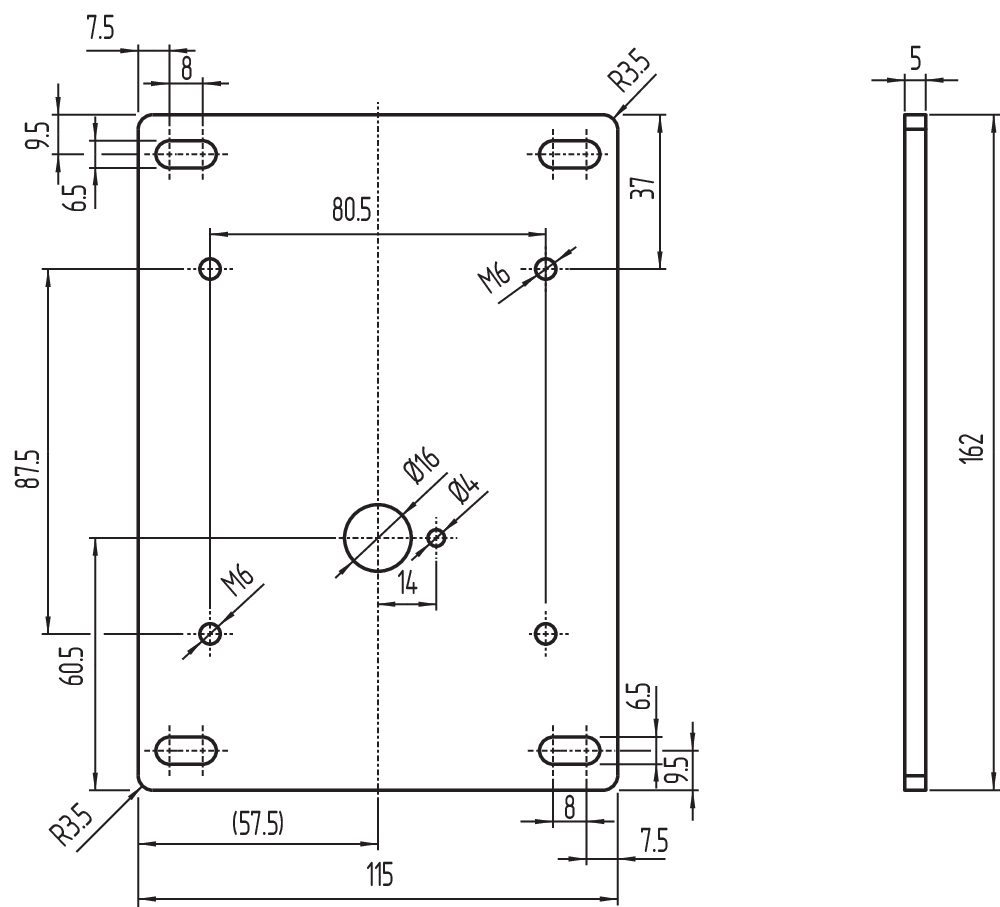

機械的データ - 寸法
| 幅 |
162 mm |
| 高さ |
115 mm |
| 深さ |
5 mm |
納入品目
| 納入時同梱 |
1x 取付プレート |
アクセサリー
| 推奨（製品の組み合わせ） |
AZ/AZM201-B30-G1/G2 |

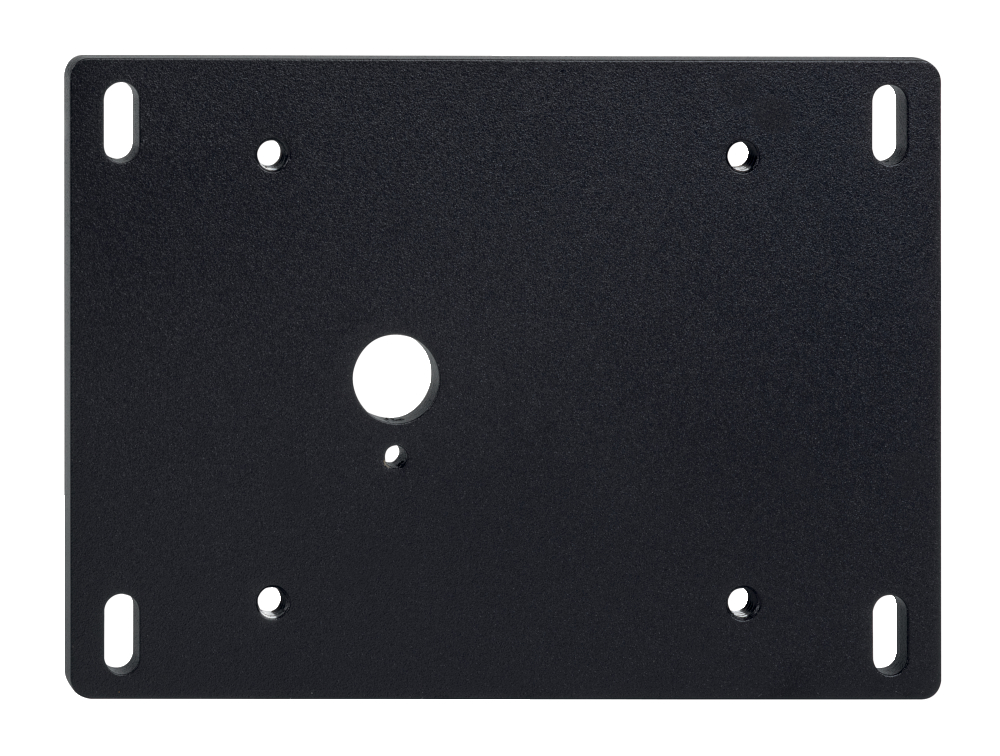

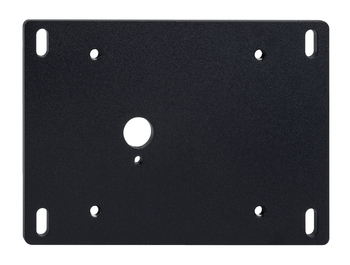

Product picture (catalogue individual photo)
ID: mp-az-azm200-b30
| 466,5 kB | .jpg | 352.778 x 266.7 mm - 1000 x 756 px - 72 dpi
| 30,3 kB | .png | 74.083 x 56.092000000000006 mm - 210 x 159 px - 72 dpi
| 44,4 kB | .jpg | 123.47200000000001 x 93.486 mm - 350 x 265 px - 72 dpi
| 29,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 4,2 MB | .png | 169.333 x 128.101 mm - 2000 x 1513 px - 300 dpi

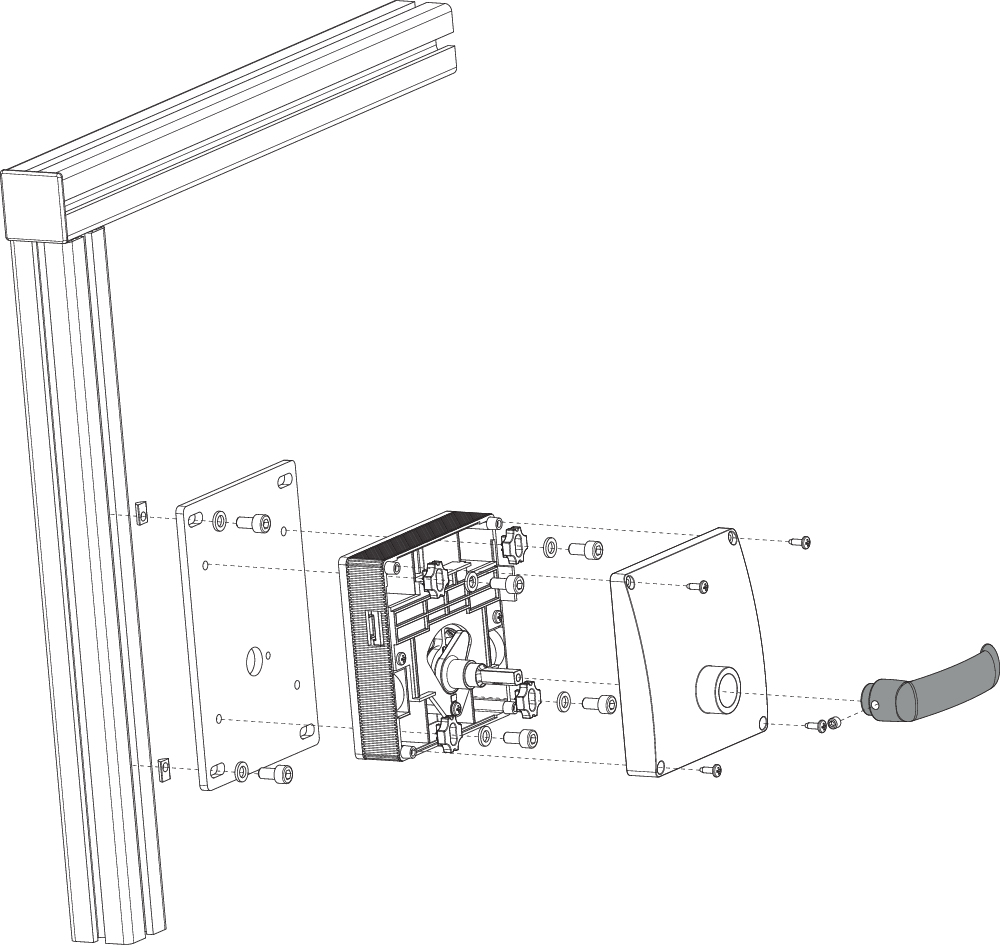

Assembly example
Product graph (exploded-view drawing)
