KG443-A
KG443-A
Downloads
- plastic assembly housing
- suitable for the installation of command devices
- anthracite gray RAL 7035, light gray
注文データ
| 製品タイプの説明 |
KG443-A |
| 部品番号（注文番号） |
101008575 |
| EAN（欧州部品番号） |
4030661545738 |
| eCl@ss番号、バージョン12.0 |
27-37-12-05 |
| eCl@ss番号、バージョン11.0 |
27-37-12-05 |
| eCl@ss番号、バージョン9.0 |
27-37-12-05 |
| ETIM番号、バージョン7.0 |
EC000200 |
| ETIM番号、バージョン6.0 |
EC000200 |
| 注記 (オーダーデータ) |
Note: Cable glands are not included in the delivery of the enclosure |
一般データ
| バージョン |
組立ハウジング |
| ハウジング 材質 |
ABS |
| ハウジングの上部の色 |
灰 |
| ハウジングの下部の色 |
灰 |
| 総重量 |
230 g |
一般データ - 仕様
| コマンド位置の数 |
3 |
機械的データ
| ケーブルグランドの位置 |
左 |
機械的データ - 電気機械式
| ケーブル引込口 |
1 x M20 |
機械的データ - 寸法
| 幅 |
160 mm |
| 高さ |
85 mm |
| 深さ |
80 mm |
| 長さ×幅×高さ |
ケーブルグランドのスルーホールの直径：22.3 cm + 0.4 cm |
| ドリル穴の中央間隔 |
40 mm |
環境条件
| 保護等級 |
IP65 |
| 使用周囲温度 |
-25 ... +65 °C |

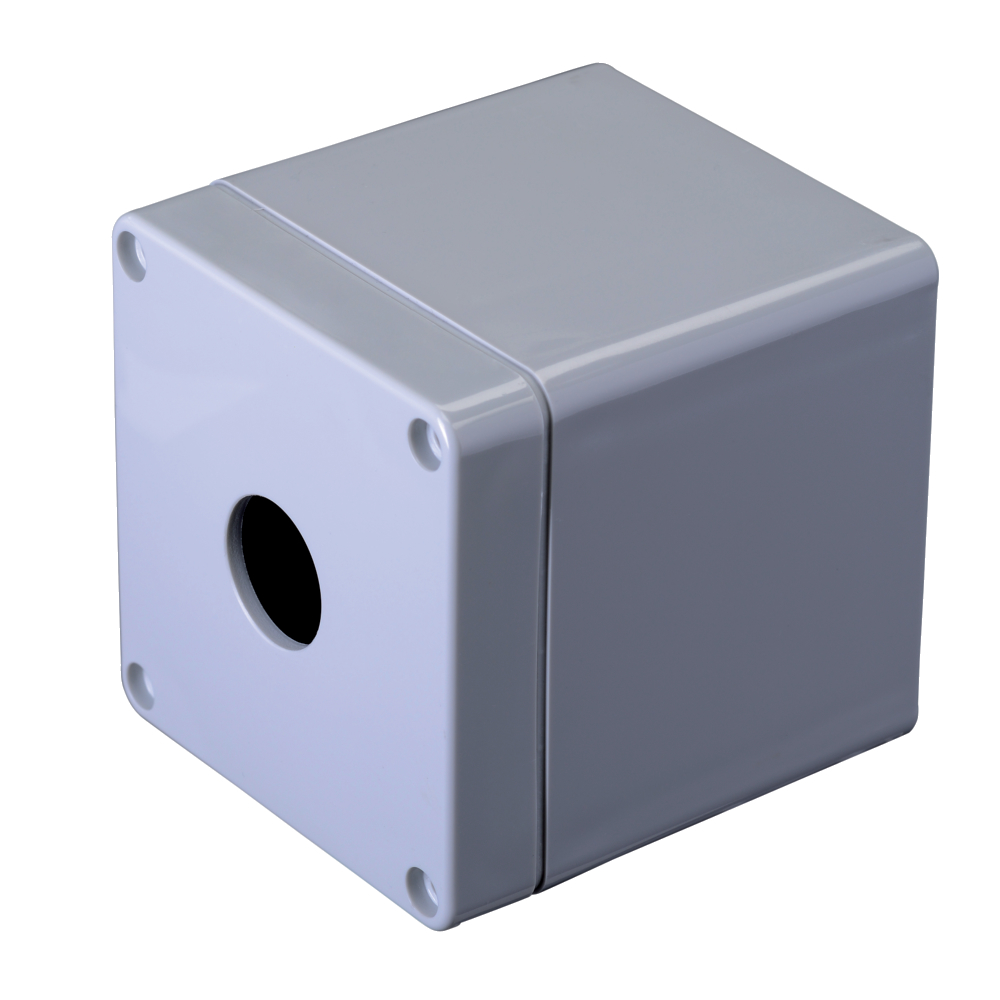

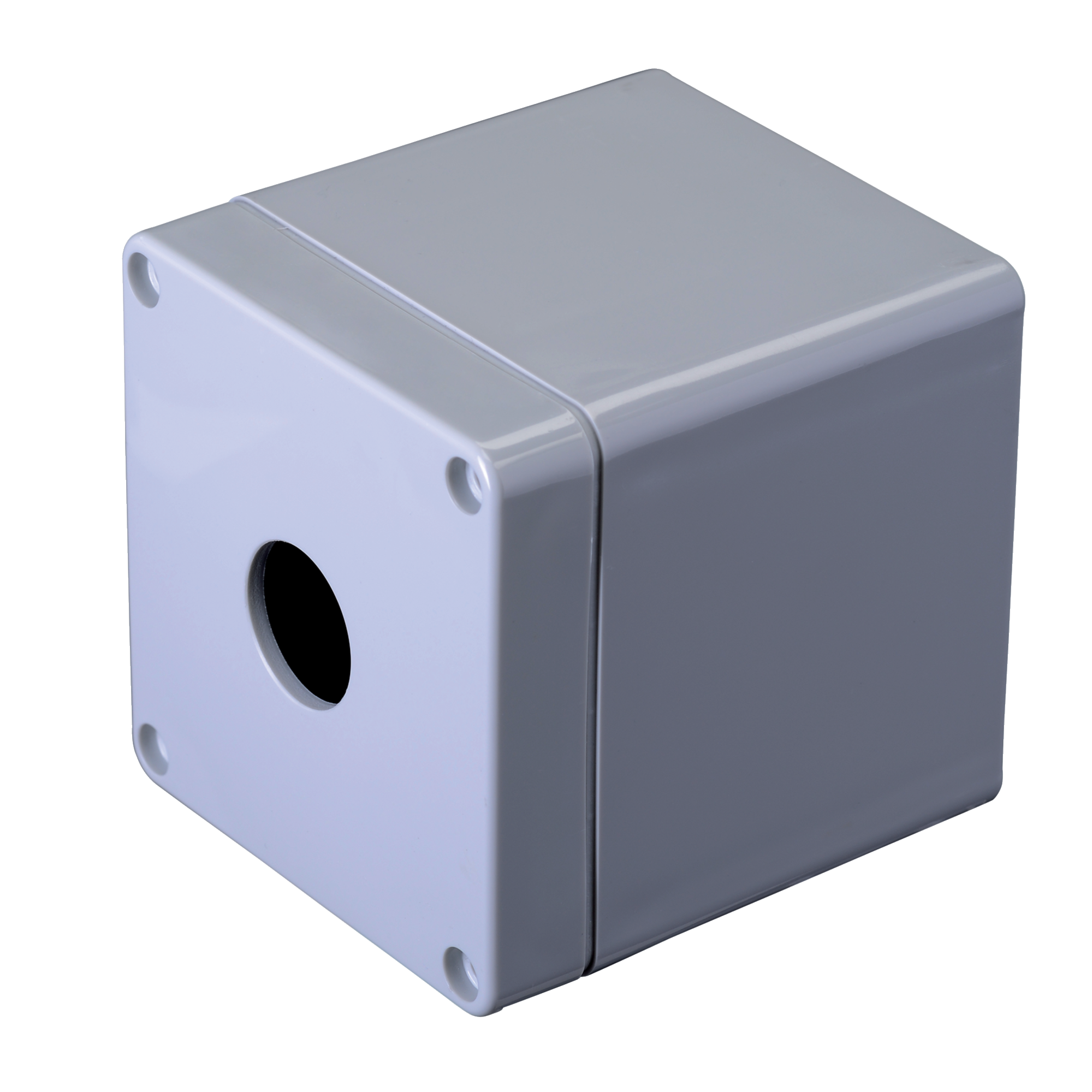

Product picture (catalogue individual photo)
ID: kkg41f01
| 317,5 kB | .jpg | 352.778 x 352.778 mm - 1000 x 1000 px - 72 dpi
| 26,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,8 kB | .jpg | 149.931 x 149.931 mm - 425 x 425 px - 72 dpi
| 39,4 kB | .jpg | 123.47200000000001 x 123.47200000000001 mm - 350 x 350 px - 72 dpi
| 30,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,6 MB | .png | 169.333 x 169.333 mm - 2000 x 2000 px - 300 dpi

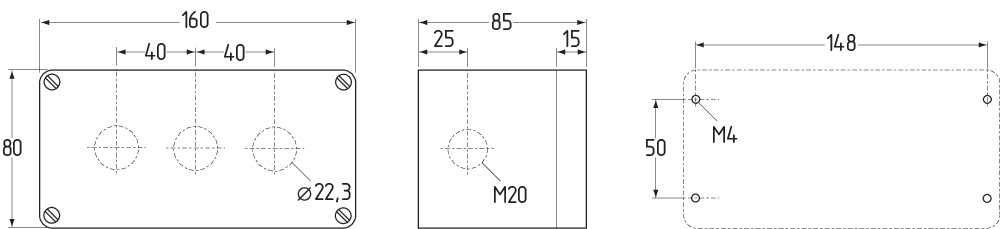

Dimensional drawing basic component
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | NBG..., NBGLC..., EBG....O, MBG(H)..., MBG(H)AC..., MBK..., MBKAC..., KG... |
| Type: | See ordering code |
| Description of the component: | Empty enclosure / Individually equipped enclosure |
| Relevant Directives: | Machinery Directive 1) | 2006/42/EC |
| Low Voltage Directive 2) | 2014/35/EU | |
| EMC-Directive 3) | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Affixing of the CE conformity mark: | 1) for safety components, whose type plate is labelled "Safety component" 2) for switchgear without safety function 3) with mounted light elements and / or voltage sensors |
| Applied standards: | EN IEC 60947-5-1:2025 EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017*) EN ISO 13850:2015*) *) with mounted emergency stop devices |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, November 17, 2025 |
 |
| Authorised signature Philip Schmersal Managing Director |
