EX-T3K335-11YUE
- Exゾーン 1 及び 21
- 薄型ケースにのみ適切なスイッチに平行する下部からの動作
- 金属製エンクロージャ
- 耐油・ベンジン
- 40,5 mm x 76 mm x 38 mm
- EN50041準拠の固定
- 1 ケーブル引込口 M 20 x 1.5
注文データ
| 注記 (配信容量) |
Not available! |
| 製品タイプの説明 |
EX-T3K335-11YUE |
| 部品番号（注文番号） |
101212079 |
| EAN（欧州部品番号） |
4030661448657 |
| eCl@ss番号、バージョン12.0 |
27-27-26-01 |
| eCl@ss番号、バージョン11.0 |
27-27-26-01 |
| eCl@ss番号、バージョン9.0 |
27-27-26-01 |
| ETIM番号、バージョン7.0 |
EC000030 |
| ETIM番号、バージョン6.0 |
EC000030 |
認証
| 証明書 |
cULus ATEX IECEx PESO |
防爆
| 防爆：規則 |
EN IEC 60079-0 EN 60079-1 EN 60079-7 EN 60079-31 |
| 防爆ゾーン |
1 21 |
| 防爆 カテゴリー |
2G 2D |
| 防爆指定 |
D II 2G Ex d e IIC T6 Gb D II 2D Ex tb IIIC T80°C Db |
一般データ
| 規格 |
BG-GS-ET-15 EN IEC 60947-5-1 |
| ハウジング形状 |
標準構造設計 |
| ハウジング 材質 |
金属、亜鉛ダイキャスト |
| ハウジング材質コーティング材 |
塗装 |
| 総重量 |
320 g |
一般データ - 仕様
| 安全機能 |
Yes |
| 補助接点数 |
1 |
| 安全接点数 |
1 |
安全性評価
| 規定 |
EN ISO 13849-1 |
| ミッションタイム |
20 年 |
安全性評価 - 安全出力
| B10D NC接点 |
20,000,000 操作 |
機械的データ
| 動作エレメント |
アングルローラーレバー |
| 機械的寿命、最小 |
1,000,000 操作 |
| 衝撃エネルギー, 最大 |
7 J |
| 作動力、最小 |
17 N |
| 作動速度, 最大 |
1 m/s |
| 注記 (作動速度) |
Actuating speed with actuating angle 30° to switch axis |
| 注意（切り替え時間） |
動作速度による切り替え時間 |
機械的データ - 電気機械式
| 接続 |
ネジ端子 M20 x 1.5 |
| ケーブルグランドのケーブル断面積、最小 |
7 mm |
| ケーブルグランドのケーブル断面積, 最大 |
12 mm |
| ケーブル断面積、最小 |
1 mm² |
| ケーブル断面積, 最大 |
2.5 mm² |
| 注記 |
All indications including the conductor ferrules. |
| ワイヤー断面積 |
13 AWG |
機械的データ - 寸法
| センサー長 |
38 mm |
| センサーの幅 |
58.3 mm |
| センサーの高さ |
121.5 mm |
環境条件
| 保護等級 |
IP65 |
| 周囲温度, 最大 (ケーブル断面積 1mm2) |
+50 °C |
| 周囲温度, 最大 (ケーブル断面積 2.5mm2) |
+55 °C |
環境条件 - 絶縁値
| 定格絶縁電圧 Ui |
250 VAC 500 V |
| 定格インパルス耐電圧 Uimp |
4 kV |
電気的データ
| 熱試験電流 |
5 A |
| 使用カテゴリー AC-15 |
230 VAC |
| 使用カテゴリー DC-13 |
24 VDC |
| スイッチエレメント |
1 NO 接点、1 NC 接点 |
| スイッチ原理 |
スローアクション スローアクションのオーバーラップ接点 |
| バウンス時間、最大 |
3 ms |
| 最大スイッチング周波数 |
1,800 /h |
| 接点材質、電気的 |
銀 |
納入品目
| 納入時同梱 |
防爆認定済みのネジ式ケーブルグランド |
言語フィルター
データシート
Operating instructions and Declaration of conformity
ATEX Certificate
IECEx certification
UL Certificate
PESO-Zertifikat
SISTEMA-VDMA library
Adobe Readerの最新版をダウンロードしてください
Product picture (catalogue individual photo)
ID: k335kf02
| 906,4 kB | .jpg | 352.778 x 684.7420000000001 mm - 1000 x 1941 px - 72 dpi
| 107,9 kB | .png | 74.083 x 143.58100000000002 mm - 210 x 407 px - 72 dpi
| 29,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,8 MB | .png | 166.55700000000002 x 323.288 mm - 2000 x 3882 px - 305 dpi
| 40,4 kB | .jpg | 63.5 x 123.47200000000001 mm - 180 x 350 px - 72 dpi
Dimensional drawing basic component
Dimensional drawing basic component
Dimensional drawing actuator

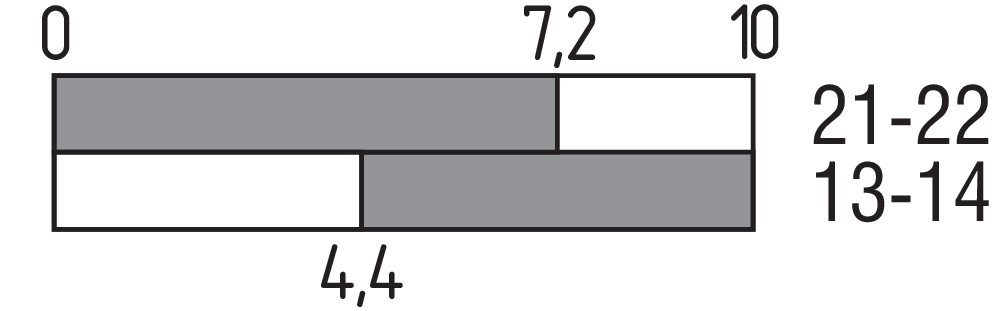

Switch travel diagram
Contact closed
Contact open
Setting range
Latching point
Positive opening path/angle
151193996 EX-Z3K 335-11Z-3G/D
- Exゾーン 2 及び 22
- 金属製エンクロージャ
- アクチュエータの幅広い選択肢
- 耐油・ベンジン
- 40,5 mm x 76 mm x 38 mm
- アクチュエータ・エレメントは4×90°で置換可
- EN50041準拠の固定
- 1 ケーブル引込口 M 20 x 1.5
- 薄型ケースにのみ適切なスイッチに平行する下部からの動作
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | EX-T 335 |
| Type: | See ordering code |
| Marking: | D II 2G Ex db eb IIC T6 Gb D II 2D Ex tb IIIC T80°C Db |
| Description of the component: | Positive break position switch for safety functions or position switch without safety function |
| Relevant Directives: | Machinery Directive (for safety components, whose type plate is labelled "Safety component") | 2006/42/EC |
| Explosion Protection Directive (ATEX) | 2014/34/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 EN IEC 60079-0:2018 EN 60079-1:2014 EN IEC 60079-7:2015 + A1:2018 EN 60079-31:2014 |
| Notified body, which approved the full quality assurance system, referred to Appendix IV, 2014/34/EU: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| Notified body for Type Examination: | DEKRA Testing and Certification GmbH Dinnendahlstraße 9 44809 Bochum ID n°: 0158 |
| EU-Type Examination Certificate: | BVS 09 ATEX E 152 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, November 7, 2025 |
 |
| Authorised signature Philip Schmersal Managing Director |
