EX-RDTWS
EX-RDTWS
Downloads
| 製品タイプの説明: EX-R(1) |
| (1) | |
| DT(2)-(7) | 押しボタン、Ø28mm、 MSのボタン、コーティング |
| DM(2)-(7) | ダイヤフラム付き押しボタン、Ø28mm、 MSのボタン、コーティング |
| DL(3)-(7) | 照光式押しボタン、Ø28mm、 耐衝撃性プラスチックで旋回 |
| DLM(3)-(7) | 照光式押しボタン、Ø28mm、 耐衝撃性プラスチックで旋回 |
| MLH(3)-(7) | LED用インジケーターライト、 耐衝撃性プラスチック製の突き出たスイベル |
| DP40(2)-(7) | ラッチなしのきのこキノコ型インパクトボタン、MSでØ37mmのボタン、コーティング済み |
| DRZ45(2)(3)(5) | ラッチ付きキノコ型インパクトボタン、MSのデバイスヘッド、コーティング済み、プル リリースタイプ |
| WT21 | 2ポジションのスプリングリターンロータリーセレクタースイッチ |
| WT21.1 | スプリングリターン ロータリーセレクタースイッチ（2ポジション）、ロングギャグ |
| WS21 | 2つのラッチ位置を備えたセレクタスイッチ |
| WS21.1 | 2ラッチポジションのセレクタースイッチ、ロングギャグ |
| WT32 | 3ポジションのスプリングリターンロータリーセレクタースイッチ |
| WT32.1 | スプリングリターン ロータリーセレクタースイッチ（3ポジション）、ロングギャグ |
| WST32 | スプリングリターンロータリーセレクタースイッチ、3ポジション; 右：ラッチ、左：切り替え |
| WST32.1 | スプリングリターン式ロータリーセレクタースイッチ、3ポジション、右：ラッチ、左：スイッチング、ロングギャグ |
| WS32 | 3つのラッチ位置を備えたセレクタスイッチ |
| WS32.1 | 3ラッチポジションのセレクタースイッチ、ロングギャグ |
| WTS32 | 保持型スプリングリターン式ロータリーセレクタースイッチ、3ポジション、右：スイッチング、左：ラッチング |
| WTS32.1 | 保持型スプリングリターン式ロータリーセレクタースイッチ、3ポジション、右：スイッチング、左：ラッチング、ロングギャグ |
| SS21S2 | キー操作式セレクタースイッチ、ラッチ位置2つ、キー引き出しは左のみ |
| SS21S12 | キー操作式セレクタースイッチ、ラッチ位置2つ、キー引き出しは右のみ |
| SS21S12 | キー操作式セレクタースイッチ、ラッチ位置2つ、キーの引き出しは両側 |
| SS32S2 | キー操作式セレクタースイッチ、ラッチ位置3つ、キー引き出しは左のみ |
| SS32S2 | キー操作式セレクタースイッチ、ラッチ位置3つ、中間でキー引き出し可能 |
| SS32S3 | キー操作式セレクタースイッチ、ラッチ位置3つ、 キーの引き出し右 |
| SS32S123 | キー操作式セレクタースイッチ、ラッチ位置3つ、 3つの位置すべてでのキーの引き出し |
| ST21S1 | 1つのタッチ位置を備えたキー操作のスプリングリターンセレクタースイッチ、 ゼロ位置への自動復帰、 ラッチ位置55、キーの引き出しは左のみ |
| ST32S2 | 2つのタッチ位置を備えたキー操作のスプリングリターンセレクタースイッチ 左右、ゼロ位置への自動復帰 、中央でのみキーの引き出し |
| SST32S1 | 3ポジション キー操作セレクタースイッチ押しボタン、 タッチ位置35°、ラッチ位置55°、左切り替え、 右ラッチ、キーの引き出しは左のみ |
| SST32S2 | 3ポジション キー操作セレクタースイッチ押しボタン、 タッチ位置35°、ラッチ位置55°、左切り替え、 右ラッチ、中央でのみキーを引き出す |
| STS32S2 | 3ポジション キー操作セレクタースイッチ押しボタン、 タッチ位置35°、ラッチ位置55°、左切り替え、 右ラッチ、中央でのみキーを引き出す |
| STS32S3 | 3ポジション キー操作セレクタースイッチ押しボタン、 タッチ位置35°、ラッチ位置55°、左切り替え、 右ラッチ、キー引き抜き右のみ |
| F 03 | ネジ接続式 接点ブロック、1NO、ラベル3,4 |
| F 10 | ネジ接続式 接点ブロック、1NC、ラベル1,2 |
| LDE WS 24 | LED内蔵照光用端子台、照光式押しボタンRDL / RDLM 表示灯RMLH用 |
| B | ブランキングプラグ |
| (2) | |
| SW | 黒 |
| (3) | |
| GB | 黄 |
| (4) | |
| RT | 赤 |
| (5) | |
| GN | 緑 |
| (6) | |
| WS | 白 |
| (7) | |
| BL | 青 |
- Exゾーン 1 及び 21
- 押しボタン
注文データ
| 製品タイプの説明 |
EX-RDTWS |
| 部品番号（注文番号） |
101197340 |
| EAN（欧州部品番号） |
4030661599823 |
| eCl@ss番号、バージョン12.0 |
27-37-12-10 |
| eCl@ss番号、バージョン11.0 |
27-37-12-10 |
| eCl@ss番号、バージョン9.0 |
27-37-12-10 |
| ETIM番号、バージョン7.0 |
EC000221 |
| ETIM番号、バージョン6.0 |
EC000221 |
認証
| 証明書 |
ATEX INMETRO |
防爆
| 防爆：規則 |
EN IEC 60079-0 EN 60079-11 EN 60079-14 EN 60079-31 |
| 防爆ゾーン |
1 21 2 22 |
| 防爆 カテゴリー |
2G 2D |
| 防爆指定 |
D II 2G Ex ib IIC Gb D II 2D Ex ib IIIC Db |
一般データ
| 規格 |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 60204-1 EN IEC 60947-1 |
| バージョン |
押しボタン |
| デザイン |
Round 感圧 |
| 取り付け条件（機械式） |
任意に |
| 識別ラベルの材質 |
ステンレス鋼 (V4A) |
| ドームの材質 |
Brass, coated |
| フロントリングの材質 |
Brass, chrome plated |
| 動作エレメントの色 |
白 |
| フロントリングの色 |
銀 |
| 総重量 |
67 g |
一般データ - 仕様
| 取り付けフランジ |
Yes |
安全性評価
| ミッションタイム |
20 年 |
安全性評価 - 安全出力
| B10D NC接点 |
100,000 操作 |
機械的データ
| 機械的寿命、コマンド機器 |
10,000,000 操作 |
| 作動ストローク |
4 mm |
| 衝撃エネルギー, 最大 |
7 J |
| 押しボタンの代表的な作動力 |
1.5 N |
機械的データ - 寸法
| 取付高さ |
11 mm |
| 注意(取り付け高さ） |
フロントパネル前面の高さ。 |
| タッチ面の高さ |
0.5 mm |
| フロントリングの直径 |
39.5 mm |
| 固定直径 |
22.3 mm |
| 前面パネルの厚さ、最小 {mm} |
1 mm |
| 前面パネルの厚さ、最大 |
6 mm |
| 間隔 |
40 x 50 mm |
環境条件
| 保護等級 |
IP65 |
| 使用周囲温度 |
-20 ... +55 °C |
| 耐振動 |
5 g |
| 耐衝撃 |
<50 g (EN 60068-2-27) |
電気的データ
| 最大スイッチング周波数 |
1,000 /h |
納入品目
| 納入時同梱 |
含む固定フランジ（RLM）：コンタクトヒューズと2つのプランジャーセグメントを持つ取り付けフランジとコンタクトキャリアから成る |
言語フィルター
データシート
Operating instructions and Declaration of conformity
INMETRO certification
ATEX Certificate
Adobe Readerの最新版をダウンロードしてください

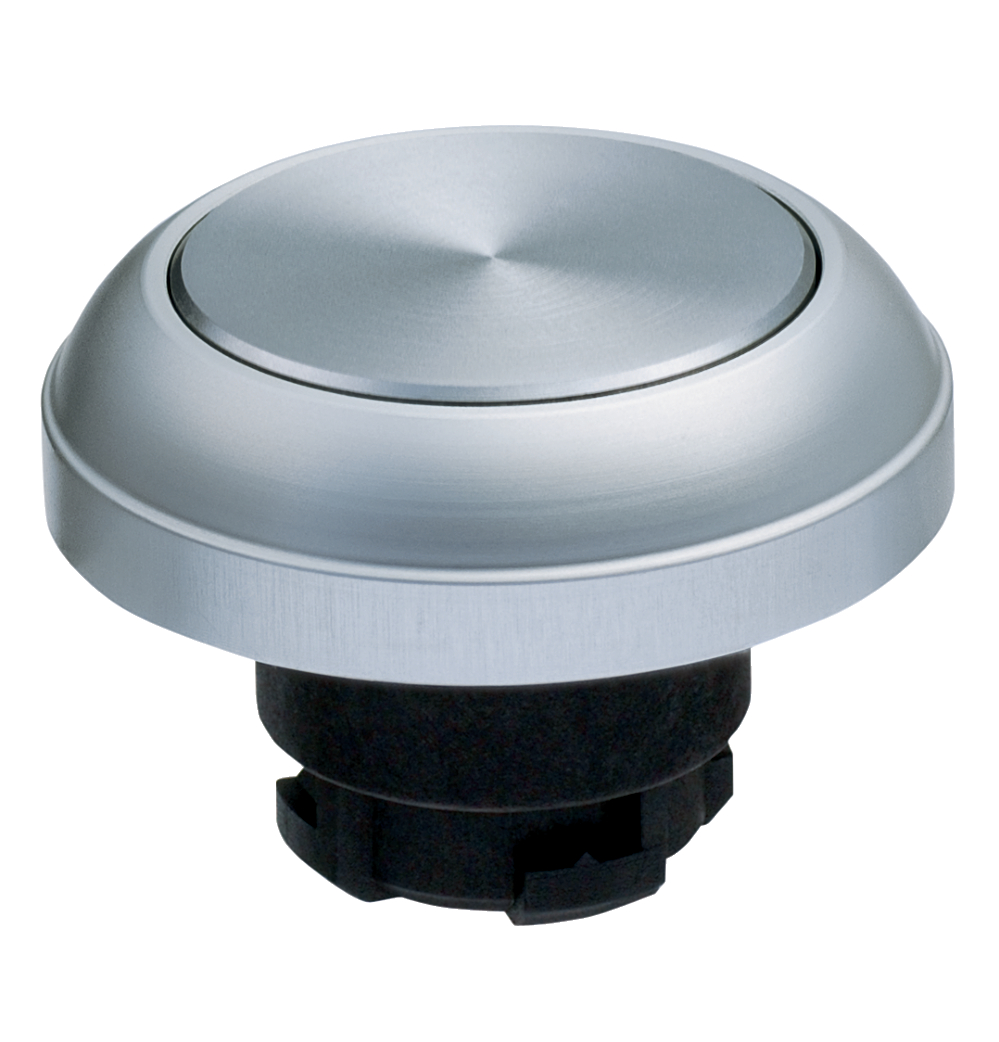

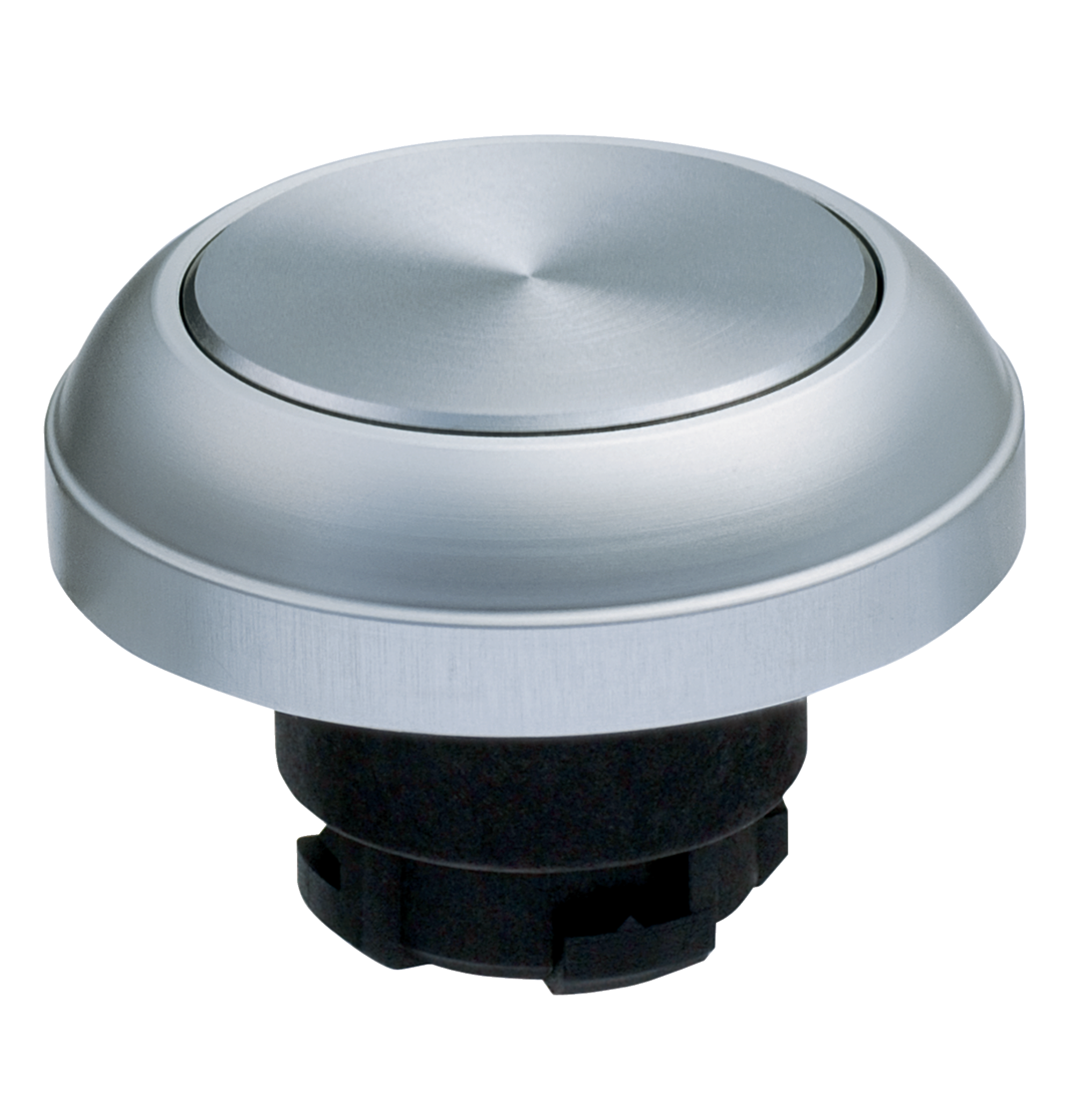

Product picture (catalogue individual photo)
ID: krdt-f04
| 453,9 kB | .jpg | 352.425 x 367.594 mm - 999 x 1042 px - 72 dpi
| 37,6 kB | .png | 73.73100000000001 x 76.906 mm - 209 x 218 px - 72 dpi
| 49,7 kB | .jpg | 118.533 x 123.47200000000001 mm - 336 x 350 px - 72 dpi
| 47,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,6 MB | .png | 145.143 x 151.311 mm - 2000 x 2085 px - 350 dpi
Dimensional drawing basic component
| EU適合宣言書 |  |
| 発行元 | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| 宣言: | ここに、以下に述べるコンポーネントが、その基本設計と構造に於いて、適用可能な欧州指令に適合している事を宣言する。 |
| 製品名: | EX-R | EX-R（EX-RCB併用） |
| タイプ: | 型式記号参照 |
| マーキング: | EX-R 接点/照光 エレメント D II 2G Ex ib IIC Gb | D II 2G Ex ib IIC T4 Gb D II 2D Ex tb IIIC T110℃ Db |
| EX-R コマンドスイッチ及び表示灯: D II 2G Ex eb IIC Gb D II 2D Ex tb IIIC Db |
| 製品内容: | 接続および照光用端子台、ならびにコマンドスイッチおよび表示灯（組立用筐体なし／あり） |
| 関連指令: | 防爆指令(ATEX) | 2014/34/EU |
| RoHS指令 | 2011/65/EU |
| 適用規格: | EN IEC 60079-0:2018 EN IEC 60079-7:2015 + A1:2018 EN 60079-11:2012 EN 60079-31:2014 |
| 2014/34/EU 付属書 IV に基づく完全な品質保証体制および ATEX 認証を承認した認証機関： | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| EUタイプの試験証明書: | TÜV 22 ATEX 8490 U (EX-R コマンドスイッチ及び表示灯) TÜV 22 ATEX 8851 U (EX-R 接点ブロック) TÜV 23 ATEX 8990 X (EX‑RCB 筐体内の EX‑R コマンドスイッチおよび表示灯：EX‑R 接点ブロック付き) |
| 技術文書の責任者: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| 発行場所・日付: | Wuppertal, 2025年9月16日 |
 |
| 正式署名 Philip Schmersal 社長 |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | EX-R | EX-R with EX-EBG |
| Type: | See ordering code |
| Marking: | D II 2G Ex ib IIC Gb D II 2D Ex tb IIIC Db | D II 2G Ex ib IIC T4 Gb D II 2D Ex tb IIIC T110°C Db |
| Description of the component: | Command and illuminated signals with/without assembly housing |
| Relevant legislation: | Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN IEC 60079-0:2018 EN 60079-11:2012 EN 60079-31:2014 |
| Approved body for certification of the quality assurance system in acc. with Appendix IV, 2014/34/EU and for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln Kenn-Nr.: 0035 |
| Type examination certificate: | TÜV 08 ATEX 7685 U TÜV 08 ATEX 7630 X |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 21, 2022 |
|
| Authorised signature Philip Schmersal Managing Director |
シュメアザー株式会社, 〒222-0033 横浜市港北区新横浜3-9-5, 新横浜第3東昇ビル
データと詳細は完全にチェックされました。画像は元の画像と異なる場合があります。技術的なデータはマニュアルで見られます。技術的に変更されたり、エラーの可能性があります。
