BNS 333-01YV-M20

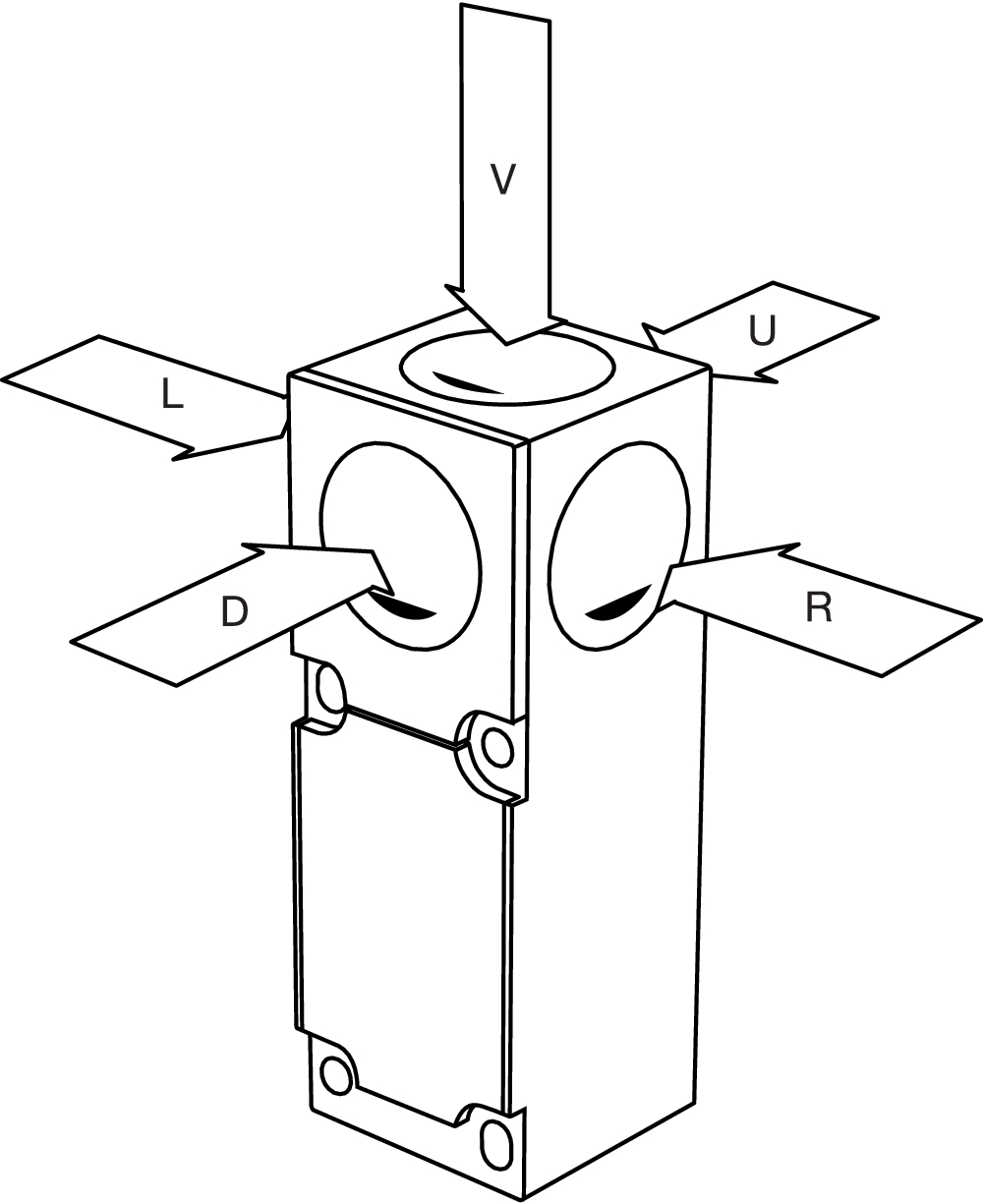

| 製品タイプの説明: BNS 333-01Y(1)-M20 |
| (1) | |
| V | アクチュエーター挿入口 前面 |
| R | アクチュエーター挿入口 右側 |
| L | アクチュエーター挿入口 左側 |
| D | アクチュエーター挿入口 カバー側 |
| U | アクチュエーター挿入口 底部 |
- 1 ケーブル引込口 M 20 x 1.5
- 熱可塑性樹脂性ケース
- 長寿命
- 食品分野用 BPS 303
- 機械的磨耗なし
- 40 mm x 112 mm x 40 mm
- 横方向の位置ズレ防止
- 汚れに強い
- 接続部分
- 内蔵セーフティ・リレーユニット付
注文データ
| 製品タイプの説明 |
BNS 333-01YV-M20 |
| 部品番号（注文番号） |
101169803 |
| EAN（欧州部品番号） |
4030661296487 |
| eCl@ss番号、バージョン12.0 |
27-27-44-01 |
| eCl@ss番号、バージョン11.0 |
27-27-24-02 |
| eCl@ss番号、バージョン9.0 |
27-27-24-02 |
| ETIM番号、バージョン7.0 |
EC002544 |
| ETIM番号、バージョン6.0 |
EC002544 |
一般データ
| 規格 |
BG-GS-ET-14 EN IEC 60947-5-3 |
| EN ISO 14119に準拠したコーディングレベル |
Low |
| アクティブ原理 |
磁気装置 |
| 取り付け条件（機械式） |
適切な横幅の |
| ハウジング 材質 |
グラスファイバー強化熱可塑性樹脂 |
| リスク持続時間、最大 |
50 ms |
| 総重量 |
145 g |
一般データ - 仕様
| コード化 |
Yes |
| 一体型システム診断、状態 |
Yes |
| 内蔵式セーフティリレーユニット |
Yes |
| NC接点の数 |
1 |
| 安全接点数 |
1 |
安全性評価
| 規定 |
EN ISO 13849-1 |
| ミッションタイム |
20 年 |
安全性評価 - 安全出力
| B10D NC接点 |
20,000,000 操作 |
機械的データ
| 作動範囲 |
前面 |
| 動作エレメント |
ソレノイド |
| 動作方向 |
Head-on to the active surface |
Mechanical data - Switching distances
| 安定動作距離 "ON" Sao |
4 mm |
| 安定動作距離 "OFF" Sar |
14 mm |
| 注記 (動作距離) |
All switching distances in accordance EN IEC 60947-5-3 |
機械的データ - 電気機械式
| 接続 |
ネジ端子 M20 x 1.5 |
| ケーブル断面積、最小 |
2 x 0.75 mm² |
| ケーブル断面積, 最大 |
2 x 1.5 mm² |
| 注記 |
All indications including the conductor ferrules. |
| ワイヤー断面積 |
15 AWG |
機械的データ - 寸法
| センサー長 |
40 mm |
| センサーの幅 |
40 mm |
| センサーの高さ |
112 mm |
環境条件
| 保護等級 |
IP65 |
| 使用周囲温度 |
-25 ... +55 °C |
| 保管および輸送温度 |
-25 ... +70 °C |
| 耐振動 |
10 ~ 55 Hz, 振幅 1 mm |
| 耐衝撃 |
30 g / 11 ms |
電気的データ
| 開閉電圧、最大 |
250 VAC |
| スイッチング電流, 最大 |
5 A |
| 開閉容量、最大 |
1,250 W |
| スイッチエレメント |
1 NC接点 |
| 準備時間、最大 |
50 ms |
| 開閉頻度、最大 |
5 Hz |
状態表示
| 注記 (統合システム診断、状態) |
The LED is illuminated when the guard is closed. |
納入品目
| 納入時同梱 |
Actuator must be ordered separately. |
アクセサリー
| 推奨（アクチュエーター） |
BPS 300 BPS 303 BPS 303 SS |
| 推奨セーフティスイッチ |
SRB-E-301ST SRB-E-201LC |
Note
| 注記 (一般) |
Contact symbols shown for the closed condition of the guard device. |
言語フィルター
データシート
Operating instructions and Declaration of conformity
SISTEMA-VDMA library
Adobe Readerの最新版をダウンロードしてください

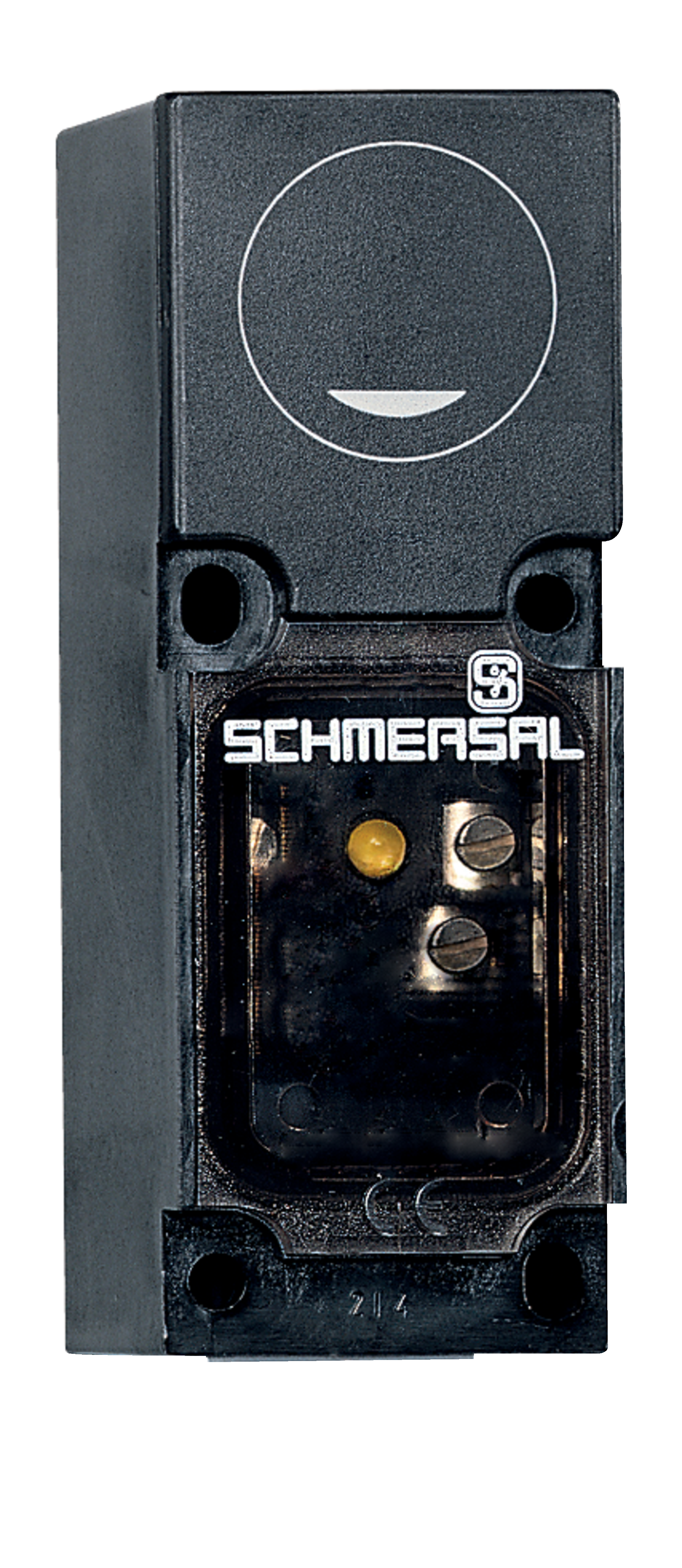

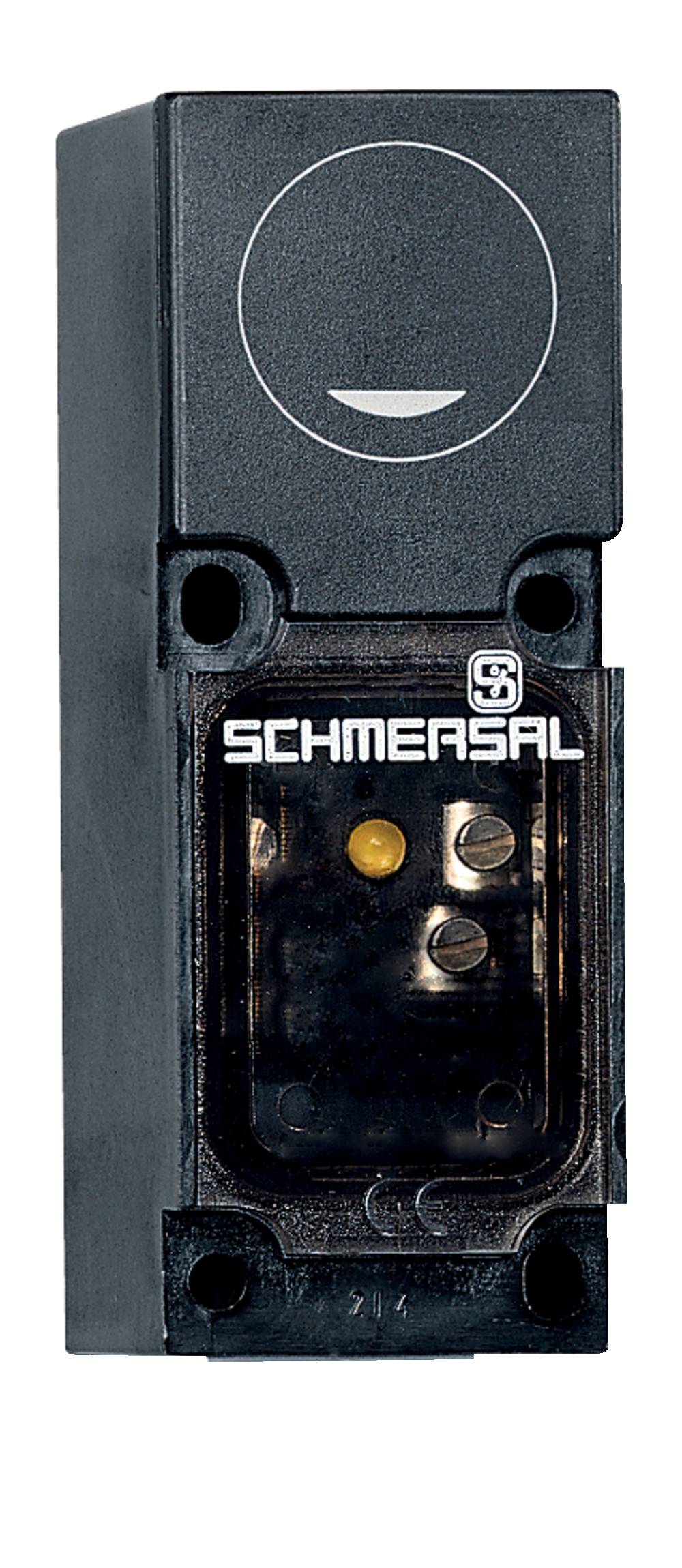

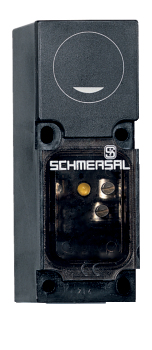

Product picture (catalogue individual photo)
ID: kbns3f02
| 5,2 kB | .jpg | 35.631 x 81.84400000000001 mm - 101 x 232 px - 72 dpi
| 1,2 MB | .jpg | 352.778 x 811.0360000000001 mm - 1000 x 2299 px - 72 dpi
| 173,1 kB | .png | 74.083 x 170.03900000000002 mm - 210 x 482 px - 72 dpi
| 33,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 14,2 MB | .png | 166.55700000000002 x 382.999 mm - 2000 x 4599 px - 305 dpi
| 42,6 kB | .jpg | 53.622 x 123.47200000000001 mm - 152 x 350 px - 72 dpi

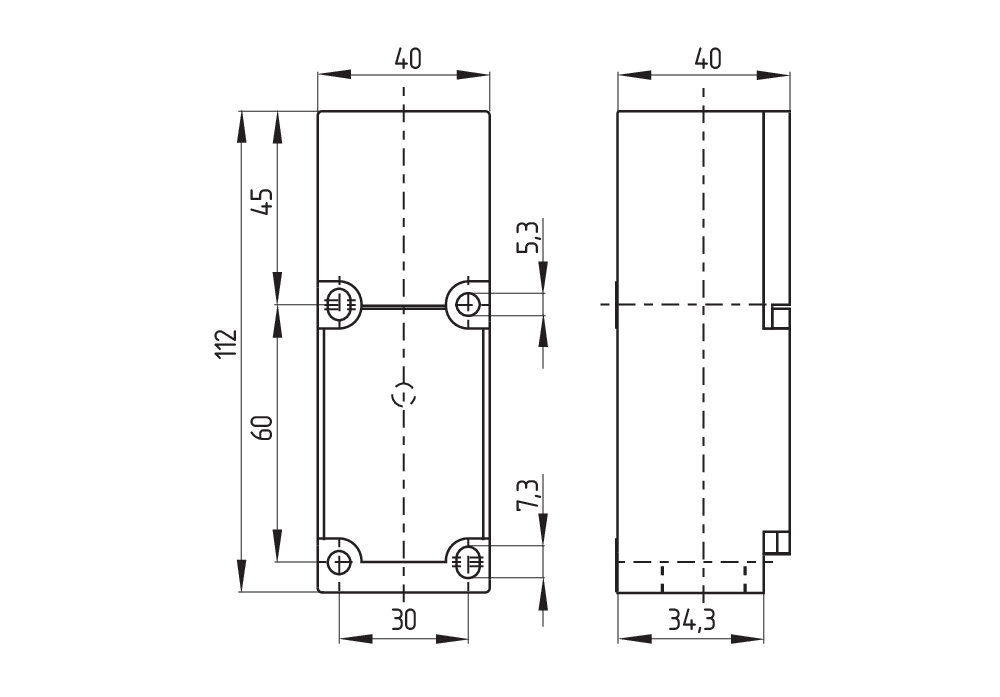

Dimensional drawing basic component

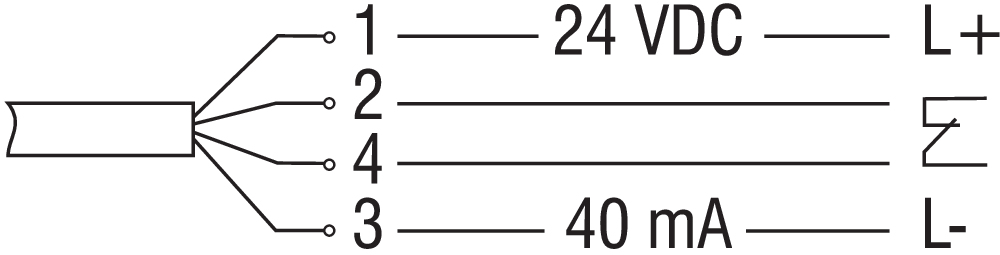

Diagram
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact

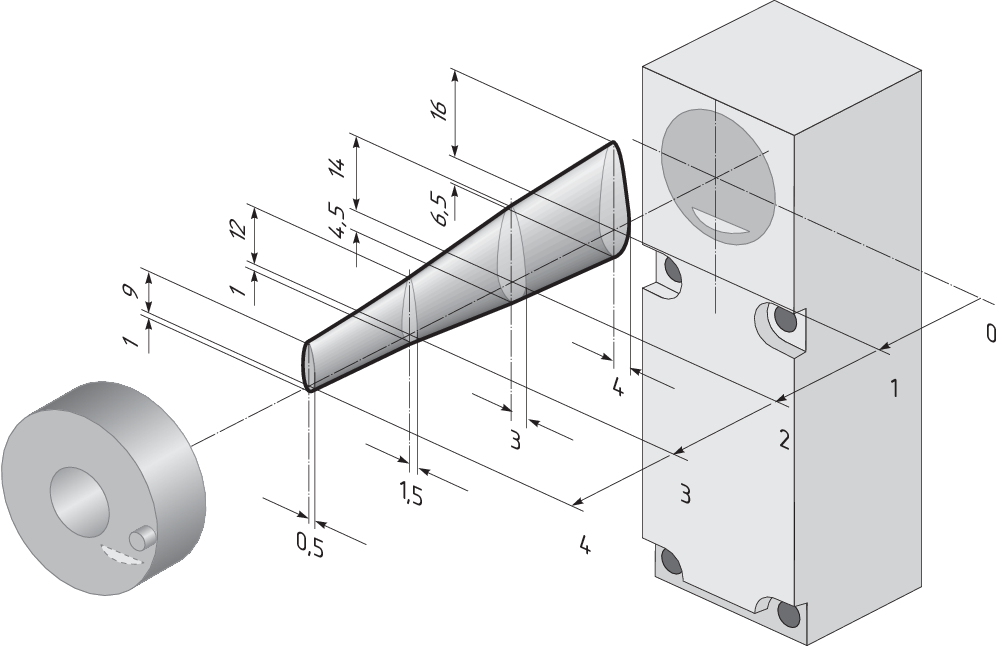

Characteristic curve
Operating principle
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | BNS 333 |
| Type: | See ordering code |
| Description of the component: | Safety sensor with integrated safety-monitoring module |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| EMC-Directive | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-3:2013 EN ISO 13849-1:2023 EN ISO 13849-2:2012 |
| Notified body, which approved the full quality assurance system, referred to in Appendix X, 2006/42/EC: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, October 31, 2024 |
 |
| Authorised signature Philip Schmersal Managing Director |
