AZM 415-02/02ZPKT 24VAC/DC
- 金属製エンクロージャ
- 空閉じ防止機能
- 堅牢な設計
- 長寿命
- 2 ケーブル引込口 M 20 x 1.5
- カットクランプ方式の端末
注文データ
| 製品タイプの説明 |
AZM 415-02/02ZPKT 24VAC/DC |
| 部品番号（注文番号） |
101186831 |
| EAN（欧州部品番号） |
4030661334752 |
| eCl@ss番号、バージョン12.0 |
27-27-26-03 |
| eCl@ss番号、バージョン11.0 |
27-27-26-03 |
| eCl@ss番号、バージョン9.0 |
27-27-26-03 |
| ETIM番号、バージョン7.0 |
EC002593 |
| ETIM番号、バージョン6.0 |
EC002593 |
認証
| 証明書 |
cULus CCC |
一般データ
| 規格 |
BG-GS-ET-19 EN IEC 60947-5-1 |
| アクティブ原理 |
電気機械式 |
| ハウジング 材質 |
アルミニウム |
| ハウジング材質コーティング材 |
塗装 |
| 総重量 |
930 g |
一般データ - 仕様
| スプリングロック |
Yes |
| 緊急脱出 |
Yes |
| 動作方向の数 |
1 |
| 安全接点数 |
4 |
| ガードの数 |
1 |
安全性評価
| 規定 |
EN ISO 13849-1 |
| ミッションタイム |
20 年 |
安全性評価 - 安全出力
| B10D NC接点 |
2,000,000 操作 |
機械的データ
| 機械的寿命、最小 |
1,000,000 操作 |
| ロック時引抜き強度 FZh EN ISO 14119 に準拠 |
3,500 N |
| ラッチ力、最小 |
150 N |
| ラッチ力, 最大 |
400 N |
| 強制開離距離 |
5 mm |
| 強制開離力、最小 |
15 N |
| 作動速度, 最大 |
0.2 m/s |
機械的データ - 電気機械式
| 接続 |
ネジ端子 M20 x 1.5 |
| ケーブル断面積、最小 |
2 x 0.75 mm² |
| ケーブル断面積, 最大 |
2 x 2.5 mm² |
| 注記 |
All indications including the conductor ferrules. |
機械的データ - 寸法
| センサー長 |
46.5 mm |
| センサーの幅 |
152 mm |
| センサーの高さ |
100 mm |
環境条件
| 保護等級 |
IP65 IP67 |
| 使用周囲温度 |
-25 ... +50 °C |
| 注記 (相対湿度) |
non-condensing non-icing |
環境条件 - 絶縁値
| 定格絶縁電圧 Ui |
250 VAC |
| 定格インパルス耐電圧 Uimp |
4 kV |
電気的データ
| 熱試験電流 |
6 A |
| 定格制御電圧 |
24 VAC/DC |
| 使用カテゴリー AC-15 |
230 VAC |
| 使用カテゴリー AC-15 |
4 A |
| 使用カテゴリー DC-13 |
24 VDC |
| 使用カテゴリー DC-13 |
1 A |
| 消費電力、最大 |
10 W |
| スイッチエレメント |
NC接点 |
| スイッチ原理 |
スローアクション |
| 接点材質、電気的 |
銀 |
その他のデータ
| 注意 (アプリケーション) |
スライド式ガード ヒンジ式ガード |
Note
| 注記 (緊急脱出) |
using latched pushbutton The emergency exit is used where an intervention in an already locked hazardous area is required Emergency exit by pressing the red push button Resetting by pulling on the latched button In removed condition, the guard device is protected against unintentional closing |
言語フィルター
データシート
Operating instructions and Declaration of conformity
UL Certificate
CCC certification
SISTEMA-VDMA library
Adobe Readerの最新版をダウンロードしてください

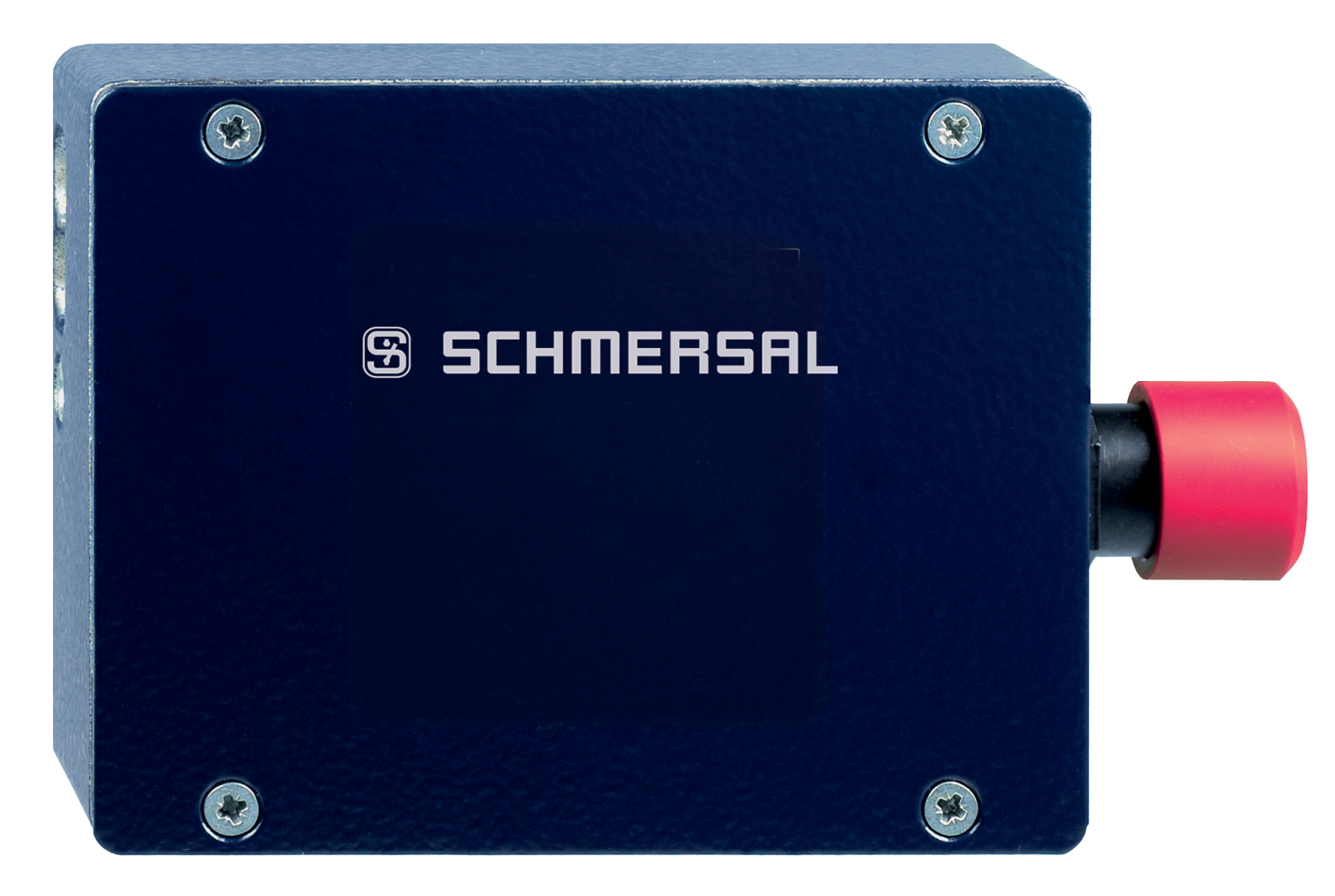

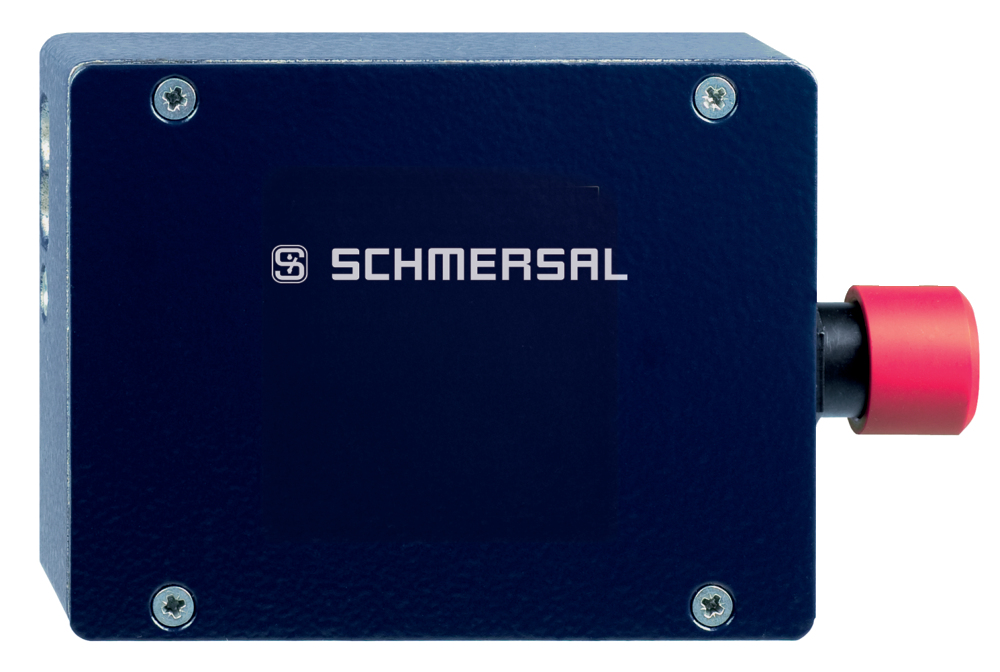

Product picture (catalogue individual photo)
ID: kazm4f15
| 328,6 kB | .jpg | 352.778 x 237.067 mm - 1000 x 672 px - 72 dpi
| 33,8 kB | .png | 74.083 x 49.742000000000004 mm - 210 x 141 px - 72 dpi
| 32,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,6 MB | .png | 200 x 134.3 mm - 2000 x 1343 px - 254 dpi
| 46,7 kB | .jpg | 123.47200000000001 x 82.903 mm - 350 x 235 px - 72 dpi

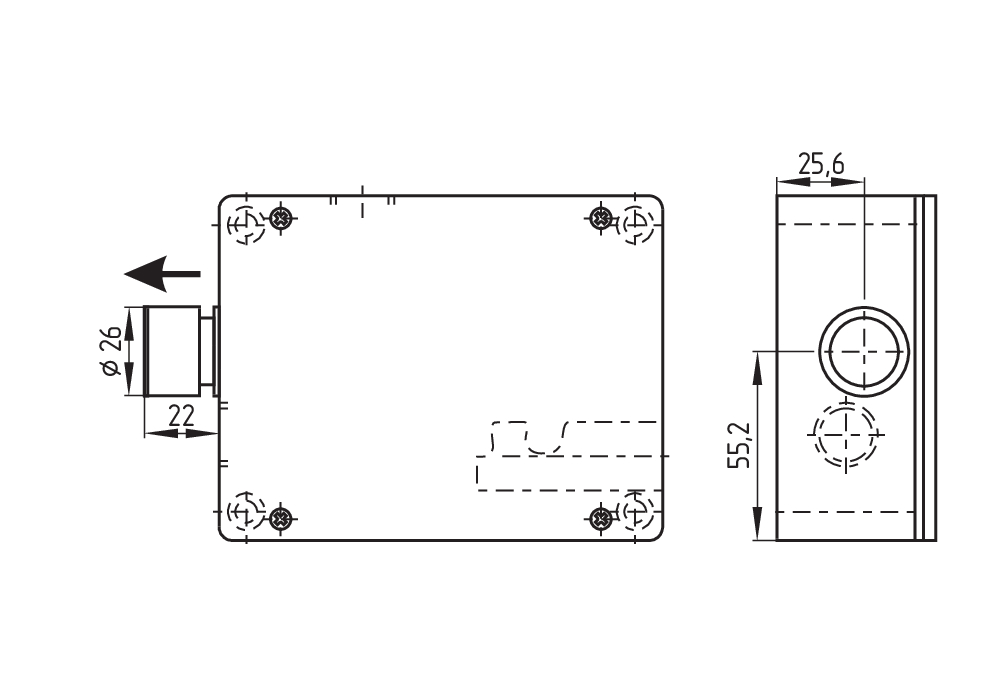

Dimensional drawing basic component
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
101100887 TK-M5
- オプションとしてM5三角キーによるマニュアルリリース可
- 保全・調整時
101149120 取り付けプレート KPL. MP AZM 415
- 容易な取り付け用
- 後調整可
- 従来通りのプロファイルに適切
101166328 TFA-010
- 事前位置決め
- アクチュエータはセンターリングデバイスから独立しています。
- アクチュエータを軽く挿入・引出
101128545 アクチュエーター AZ/AZM 415-B1
- スライド式扉用
- バネ組み込みのアクチュエータ
- 最大6mmまでのオーバートラベル
101142540 アクチュエーター AZ/AZM 415-B4PS
- スライド式扉用
- ロックボルトとボールラッチ機能付
101144796 アクチュエーター AZ/AZM 415-B2
- ヒンジ式ガードに最適
- アクチュエータの広幅に対して作動半径が非常に小さい場合
101144797 アクチュエーター AZ/AZM 415-B3
- ヒンジ式ガードに最適
- アクチュエータの狭幅に対して作動半径が非常に小さい場合
101175493 AZM 415-STS30-01
- ラッチングハンドル
- 全てのガードに適用可能
- EX-AZM 415との併用に適しています
101176754 AZM 415-STS30-02
- ラッチングハンドル
- 全てのガードに適用可能
- EX-AZM 415との併用に適しています
101176760 AZM 415-STS30-03
- ラッチングハンドル
- 全てのガードに適用可能
- EX-AZM 415との併用に適しています
101176763 AZM 415-STS30-04
- ラッチングハンドル
- 全てのガードに適用可能
- EX-AZM 415との併用に適しています
101176766 AZM 415-STS30-05
- ラッチングハンドル
- 全てのガードに適用可能
- EX-AZM 415との併用に適しています
101176867 AZM 415-STS30-06
- ラッチングハンドル
- 全てのガードに適用可能
- EX-AZM 415との併用に適しています
101176899 AZM 415-STS30-07
- ラッチングハンドル
- 全てのガードに適用可能
- EX-AZM 415との併用に適しています
101176900 AZM 415-STS30-08
- ラッチングハンドル
- 全てのガードに適用可能
- EX-AZM 415との併用に適しています
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | AZM 415 |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 EN ISO 14119:2013 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 25, 2021 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU Declaration of Conformity | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | AZM 415 |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 EN ISO 14119:2013 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, August 3, 2020 |
|
| Authorised signature Philip Schmersal Managing Director |
