アクチュエータ AZ/AZM 415-B30-06
アクチュエータ AZ/AZM 415-B30-06
Downloads
注文データ
| 製品タイプの説明 |
アクチュエータ AZ/AZM 415-B30-06 |
| 部品番号（注文番号） |
101139958 |
| EAN（欧州部品番号） |
4030661117232 |
| eCl@ss番号、バージョン12.0 |
27-27-26-06 |
| eCl@ss番号、バージョン11.0 |
27-27-26-06 |
| eCl@ss番号、バージョン9.0 |
27-27-26-06 |
| ETIM番号、バージョン7.0 |
EC001487 |
| ETIM番号、バージョン6.0 |
EC001487 |
一般データ
| ハウジング 材質 |
軽金属合金, 塗装仕上げ |
| アクチュエーターの材質 |
亜鉛ダイキャスト |
| 操作部分の材質 |
アルミニウム |
| 緊急脱出 材質 |
金属、樹脂被覆 |
| 総重量 |
1,058 g |
一般データ - 仕様
| 緊急ハンドル |
Yes |
機械的データ
| ドアヒンジ |
Left |
| せん断力 |
25,000 N |
| 取り付けられたアクチュエータ |
Outside |
機械的データ - 寸法
| アクチュエーターの長さ |
90 mm |
| アクチュエーターの幅 |
157 mm |
| アクチュエーターの高さ |
105 mm |
| Length of the emergency exit |
34 mm |
| 緊急脱出の幅 |
75 mm |
| 緊急脱出の高さ |
55 mm |
言語フィルター
データシート
Operating instructions and Declaration of conformity
Adobe Readerの最新版をダウンロードしてください

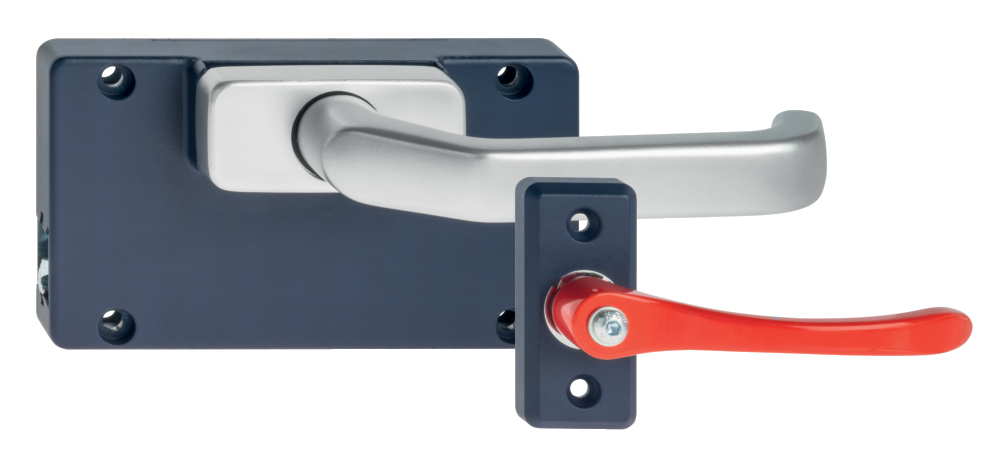

Product picture (catalogue individual photo)
ID: kazm4f79
| 117,3 kB | .jpg | 352.778 x 163.336 mm - 1000 x 463 px - 72 dpi
| 15,8 kB | .png | 74.083 x 34.219 mm - 210 x 97 px - 72 dpi
| 25,3 kB | .jpg | 123.47200000000001 x 57.15 mm - 350 x 162 px - 72 dpi
| 22,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,3 MB | .png | 169.333 x 78.31700000000001 mm - 2000 x 925 px - 300 dpi
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | AZM 415 |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 EN ISO 14119:2013 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 25, 2021 |
 |
| Authorised signature Philip Schmersal Managing Director |
シュメアザー株式会社, 〒222-0033 横浜市港北区新横浜3-9-5, 新横浜第3東昇ビル
データと詳細は完全にチェックされました。画像は元の画像と異なる場合があります。技術的なデータはマニュアルで見られます。技術的に変更されたり、エラーの可能性があります。
Generated at: 2026/04/18 19:16
