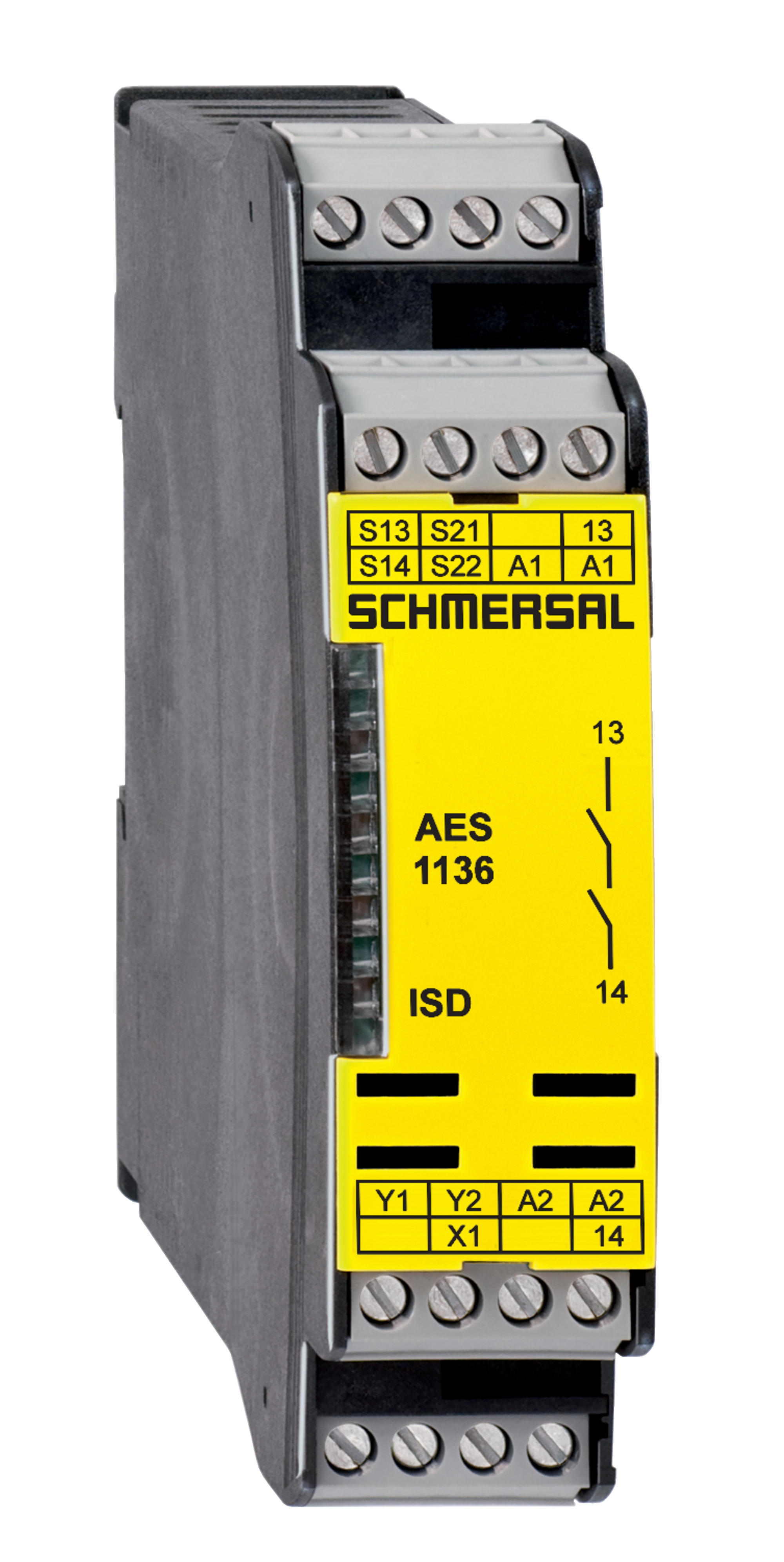

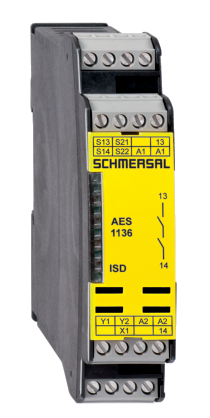

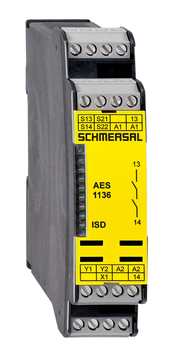

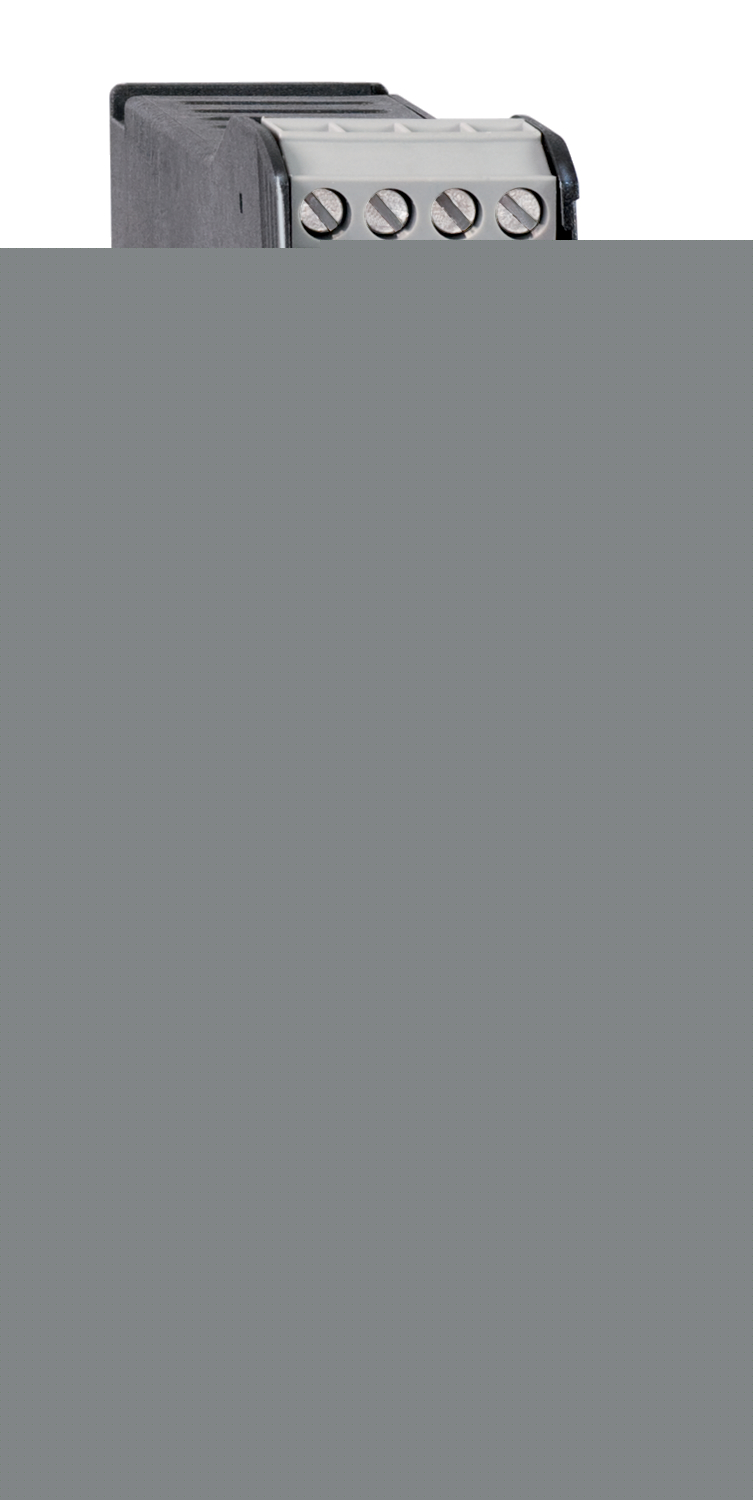

AES 1136

品番: 101170038

注意

AES 1136

品番: 101170038

Downloads

eプラン データ

CADENAS CADデータ

SISTEMA データ

製品タイプの説明:
AES 113(1)

(1)
215	起動テストなし
6	起動テスト付き

この型式記号に従って組み合わせられる全ての型式が、提供可能あるいは技術的に実現可能ということではありません。

BNSシリーズのセーフティ磁気センサの監視
1 安全出力, STOP 0
2 補助出力

注文データ

注記 (配信容量)	Phased-out product
製品タイプの説明	AES 1136
部品番号（注文番号）	101170038
EAN（欧州部品番号）	4030661296937
eCl@ss番号、バージョン12.0	27-37-18-19
eCl@ss番号、バージョン11.0	27-37-18-19
eCl@ss番号、バージョン9.0	27-37-18-19
ETIM番号、バージョン7.0	EC001449
ETIM番号、バージョン6.0	EC001449
注意	生産終了製品

認証

証明書	cULus

一般データ

規格	BG-GS-ET-14 BG-GS-ET-20 EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 60204-1 EN IEC 60947-1
環境ストレス	EN 60068-2-3 BG-GS-ET-14
ハウジング材質	グラスファイバー強化熱可塑性樹脂、換気口付き
総重量	155 g

一般データ - 仕様

断線検出	Yes
短絡監視	Yes
自動リセット機能	Yes
スタートテスト	Yes
地絡検出	Yes
一体型システム診断、状態	Yes
LEDの数	1
NC接点の数	2
NO接点の数	1
数、信号機能付き遅延のない半導体出力の数	2
安全接点数	1
信号出力数	2

安全性評価

規定	EN ISO 13849-1 EN IEC 61508
停止カテゴリー	0

安全性評価 - リレー出力

パフォーマンスレベル、最大	d
カテゴリー	3
PFH	1.00 x 10⁻⁷ /h
安全インテグリティレベル (SIL), 安全度水準に適合	2
ミッションタイム	20 年

機械的データ

機械的寿命、最小	20,000,000 操作
取り付け	EN 60715に基づくDINレールにワンタッチ取り付け

機械的データ - 電気機械式

配線表示	IEC/EN 60947-1
ケーブル断面積、最小	0.25 mm²
ケーブル断面積, 最大	2.5 mm²
クリップの締付トルク	0.6 Nm
使用可能ケーブル	ソリッド単線柔軟な
端子（機械）	Screw terminals

機械的データ - 寸法

幅	22.5 mm
高さ	100 mm
深さ	121 mm

環境条件

ハウジングの保護等級	IP40
取付領域の保護等級	IP54
クリップまたは端子の保護等級	IP20
使用周囲温度	+0 ... +55 °C
保管および輸送温度	-25 ... +70 °C
耐振動	10 ~ 55 Hz、振幅 0.35 mm、± 15 %
耐衝撃	30 g / 11 ms

環境条件 - 絶縁値

定格インパルス耐電圧 U_imp	4 kV
過電圧カテゴリー	III
汚染度	2

電気的データ

周波数範囲	50 Hz 60 Hz
動作電圧	24 VAC -15 % / +10 % 24 VDC -15 % / +20 %
リップル電圧	10 %
熱試験電流	6 A
定格動作電圧	24 VAC
定格動作電圧	24 VDC
制御用定格AC電圧、50 Hz、最小	20.4 VAC
定格制御電圧 AC 50 Hzにて、最大	26.4 VAC
制御用定格AC電圧、60 Hz、最小	20.4 VAC
定格制御電圧 AC 60 Hzにて、最大	26.4 VAC
DC最小で制御するための定格AC電圧	20.4 VDC
定格制御電圧 DCにて、最大	28.8 VDC
消費電力	5 W
接点抵抗, 最大	0.1 Ω
注意（接点抵抗）	新しい状態で
停電時の遮断遅延、通常	80 ms
「非常停止」時の遮断遅延、通常	20 ms
自動リセット時の立ち上がり遅延、通常	100 ms
リセット時の立ち上がり遅延、通常	20 ms
接点材質、電気的	Ag-Ni 10および0.2 µm 金メッキ

電気的データ - 安全リレー出力

電圧, 使用カテゴリー AC-15	230 VAC
電流、使用カテゴリー AC-15	6 A
電圧, 使用カテゴリー DC-13	24 VDC
電流、使用カテゴリーDC-13	6 A
開閉容量、最小	10 VDC
開閉容量、最小	10 mA
開閉容量、最大	250 VAC
開閉容量、最大	8 A

電気的データ - デジタル入力

入力信号, HIGH信号 "1"	10 … 30 VDC
入力信号、LOW信号 "0"	0 … 2 VDC
配線抵抗, 最大	40 Ω

電気的データ - デジタル出力

電圧, 使用カテゴリー DC-12	24 VDC
電流、使用カテゴリーDC-12	0.1 A

電気的データ - リレー出力 (補助接点)

開閉容量、最大	24 VDC
開閉容量、最大	2 A

電気的データ - 電磁両立性 (EMC)

EMC定格	EMC-Directive

Integral system diagnosis (ISD)

注記 (ISD -故障)	The following faults are registered by the safety monitoring modules and indicated by ISD.
故障	Failure of the safety relay to pull-in or drop-out Failure of door contacts to open or close Cross-wire or short-circuit monitoring of the switch connections Interruption of the switch connections Fault on the input circuits or the relay control circuits of the safety monitoring module

その他のデータ

注意 (アプリケーション)	セーフティセンサーガードシステム

Note

注記 (一般)	Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.

回路例

注記 (配線図)	The wiring diagram is shown with guard doors closed and in de-energised condition. To secure a guard door up to PL d and Category 3 Monitoring 1 guard door(s), each with a magnetic safety sensor of the BNS range If one or two external relays or contactors are used to switch the load, the system can then only be classified in Category 3 to EN ISO 13849-1, if exclusion of the fault “Failure of the external contactors” can be substantiated and is documented, e.g. by using reliable down-rated contactors. A second contactor leads to an increase in the level of security by redundant switching to switch the load off. Modification for 2 NC contacts: The safety monitoring module can be modified to monitor two NC contacts by bridging the terminals A1 and X1. In this configuration, the short-circuit detection becomes inoperative. Expansion of enable delay time: The enable delay time can be increased from 0.1 s to 1.0 s by changing the position of a jumper link connection under the cover of the unit. The ISD tables (Intergral System Diagnostics) for analysis of the fault indications and their causes are shown in the appendix.
