TESK-LA-02ST2
TESK-LA-02ST2
- Custodia di metallo
Dati per l'ordine
| Codice |
TESK-LA-02ST2 |
| Codice articolo (codice d'ordine) |
103007960 |
| Numero eCl@ss, versione 12.0 |
27-27-06-09 |
| Numero eCl@ss, versione 11.0 |
27-27-06-09 |
| Numero eCl@ss, versione 9.0 |
27-27-06-09 |
| Numero ETIM, versione 7.0 |
EC002591 |
| Numero ETIM, versione 6.0 |
EC002591 |
Dati generali
| Materiale della custodia |
Metallo, zinco pressofuso |
| Materiale dell'coperchio |
Termoplastica, autoestinguente |
| Colore della custodia |
Argento |
Dati generali - Caratteristiche
| Montaggio esterno |
Sì |
| Battute di montaggio |
Sì |
Osservazioni per la sicurezza
| Prescrizioni |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Durata di utilizzo |
20 Anno(i) |
Osservazioni per la sicurezza - Uscite di sicurezza
| B10D contatti d'apertura (NC) |
2.000.000 manovre |
| B10D contatto di chiusura (NO) |
1.000.000 manovre |
Dati meccanici
| Durata meccanica, minimo |
1.000.000 manovre |
| Versione delle viti di fissaggio |
6x M6 |
| Coppia di serraggio delle viti di fissaggio |
4,3 Nm |
| Maximum mechanical load |
5.000 N |
Dati meccanici - Tecnologia di collegamento
| Posizione connettore |
Top |
| Connettore di collegamento |
connettore ad innesto M12 |
Dati meccanici - Dimensioni
| lunghezza del sensore |
20 mm |
| larghezza del sensore |
98 mm |
| altezza del sensore |
116 mm |
Condizioni ambientali
| Grado di protezione |
IP65 |
| Temperatura ambiente |
-25 ... +65 °C |
| Resistenza alle vibrazioni |
10 … 150 Hz, ampiezza 0,35 mm |
| resistenza a urti |
30 g / 11 ms |
Condizioni ambientali - Valori di isolamento
| Tensione d'isolamento nominale |
60 V |
| Resistenza alla tensione impulsiva nominale |
0,8 kV |
Dati elettrici
| Corrente termica continua |
2,5 A |
| Categoria d'utilizzo AC-15 |
230 VAC |
| Categoria d'utilizzo AC-15 |
2 A |
| Categoria d'utilizzo DC-13 |
24 VDC |
| Categoria d'utilizzo DC-13 |
1 A |
| Adatto pa voltaggi bassi |
≥ 3 VDC / ≥ 1 mA |
| Elemento di commutazione |
2 contatto d'apertura (NC) |
| Osservazioni (elemento di commutazione) |
Scambio con doppia interruzione Zb oppure 2 contatti NC, ponticelli di contatto galvanicamente separati |
| principio di comando |
Commutazione lenta |
| Frequenza di commutazione massima |
1.200 /h |
| Materiale dei contatti, elettrici |
Ag-Ni 10 e 0,2 µm dorato |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Brochure
Libreria SISTEMA-VDMA
Download dell'ultima versione di Adobe Reader

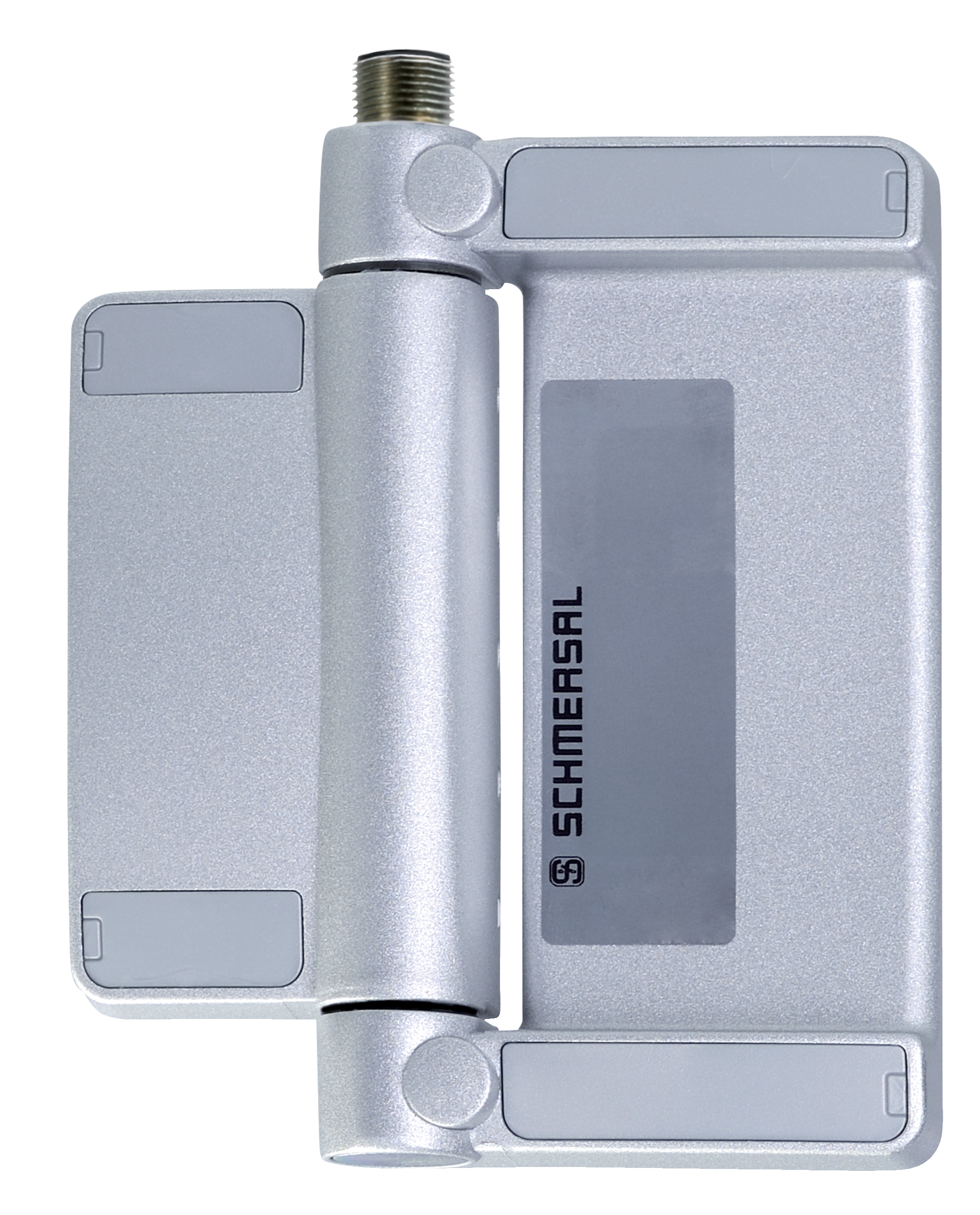

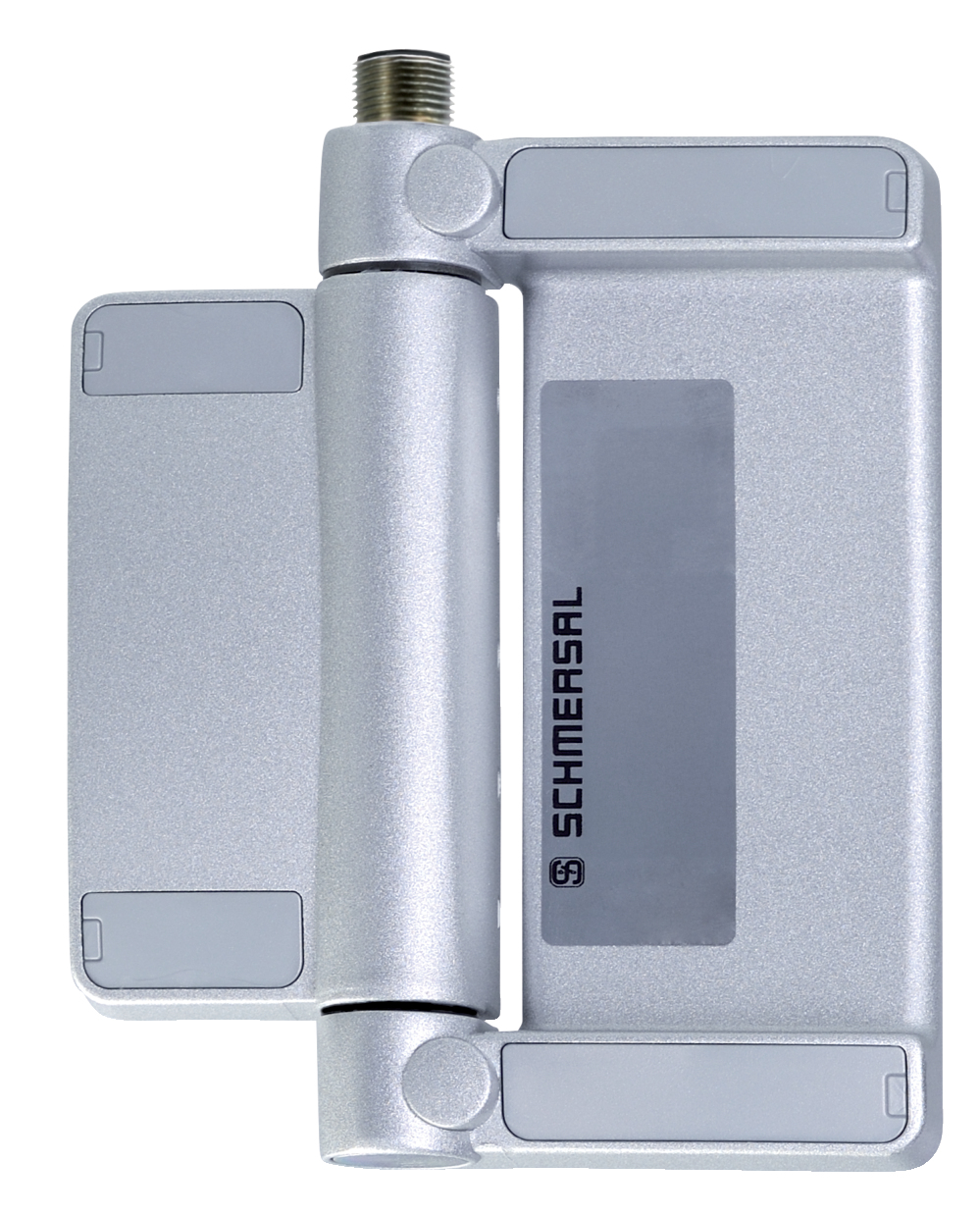

Immagine del prodotto (foto singola per catalogo)
ID: kteskf11
| 684,4 kB | .jpg | 352.425 x 437.09200000000004 mm - 999 x 1239 px - 72 dpi
| 54,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 85,2 kB | .png | 74.083 x 91.72200000000001 mm - 210 x 260 px - 72 dpi
| 7,4 MB | .png | 169.249 x 209.889 mm - 1999 x 2479 px - 300 dpi
| 54,3 kB | .jpg | 99.483 x 123.47200000000001 mm - 282 x 350 px - 72 dpi

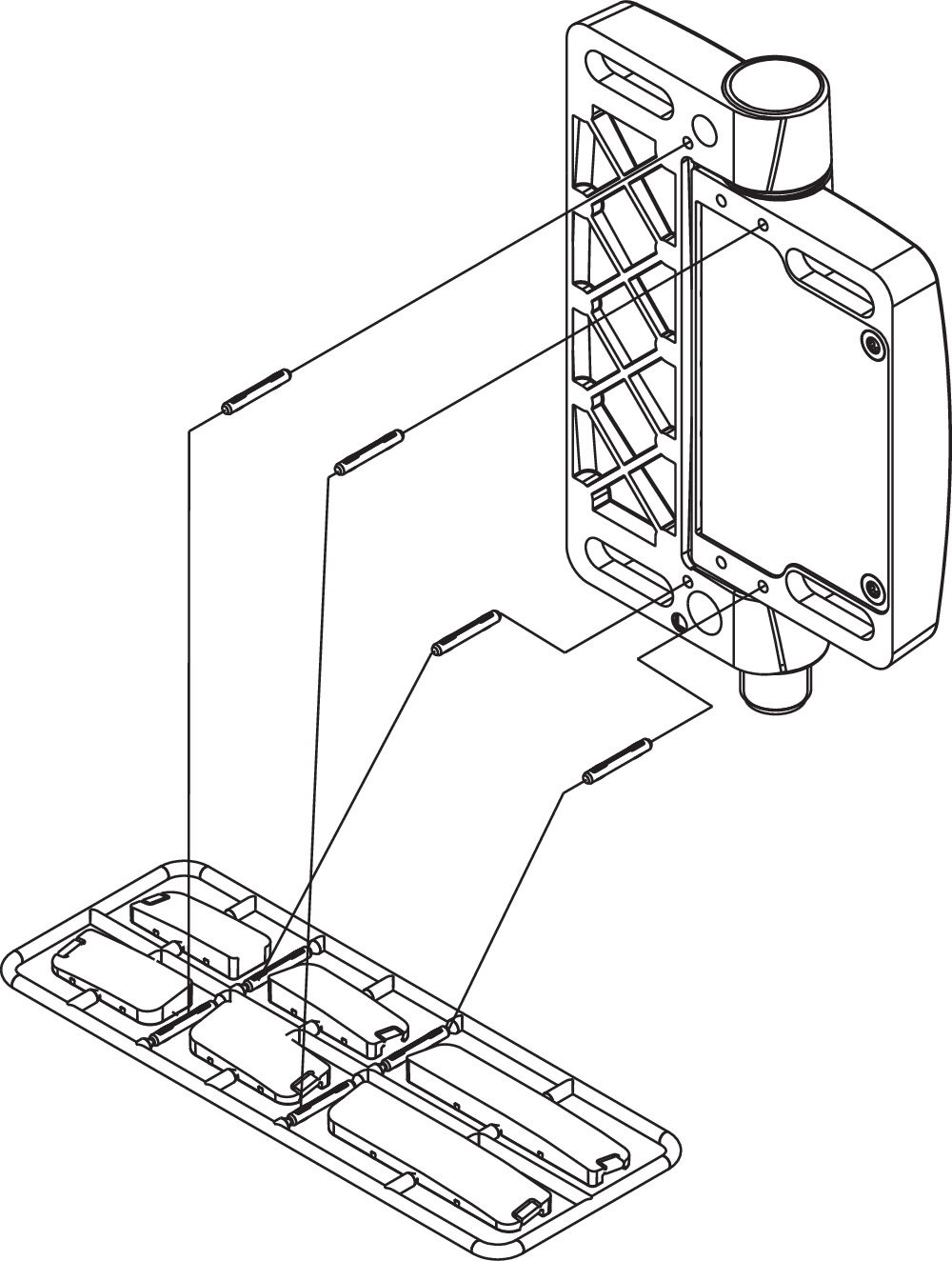

Disegno quotato disp. di base

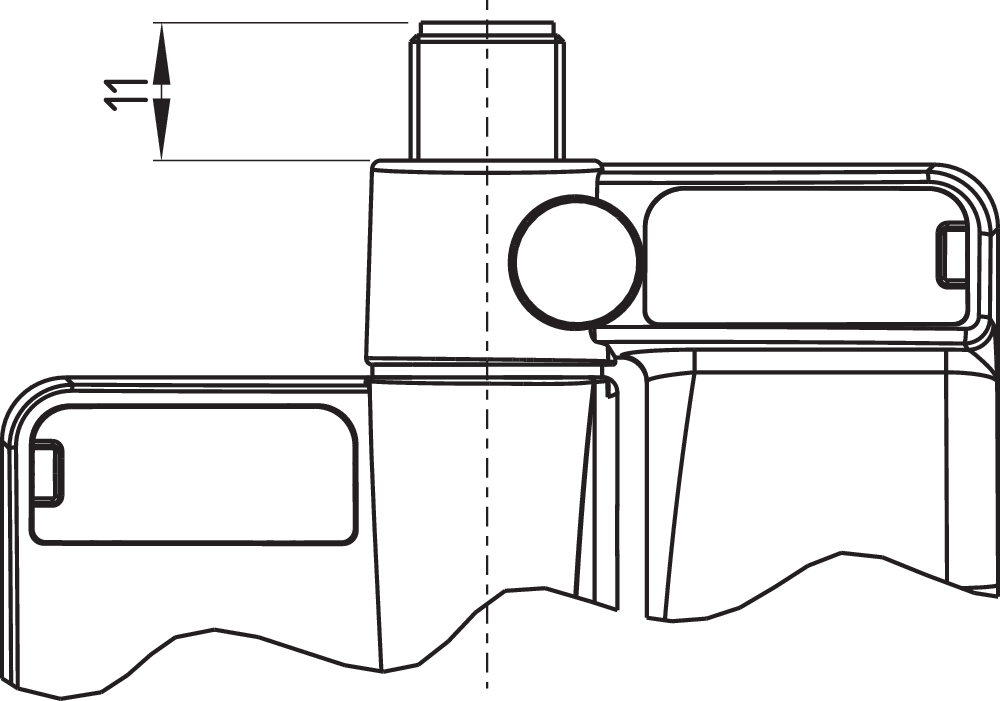

Disegno quotato (altro)

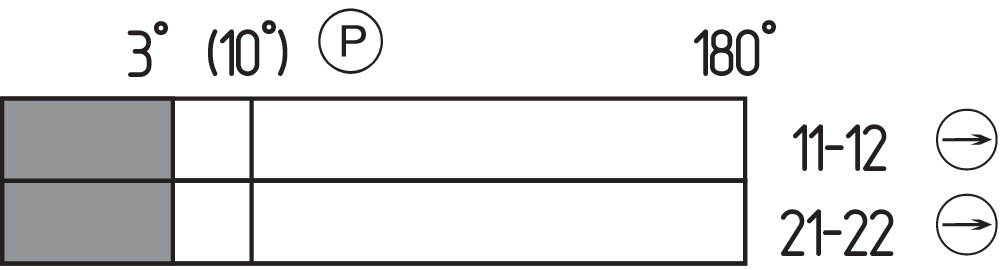

Diagramma della corsa di azionamento
Contatto chiuso
Contatto aperto
Campo di regolazione
punto di arresto

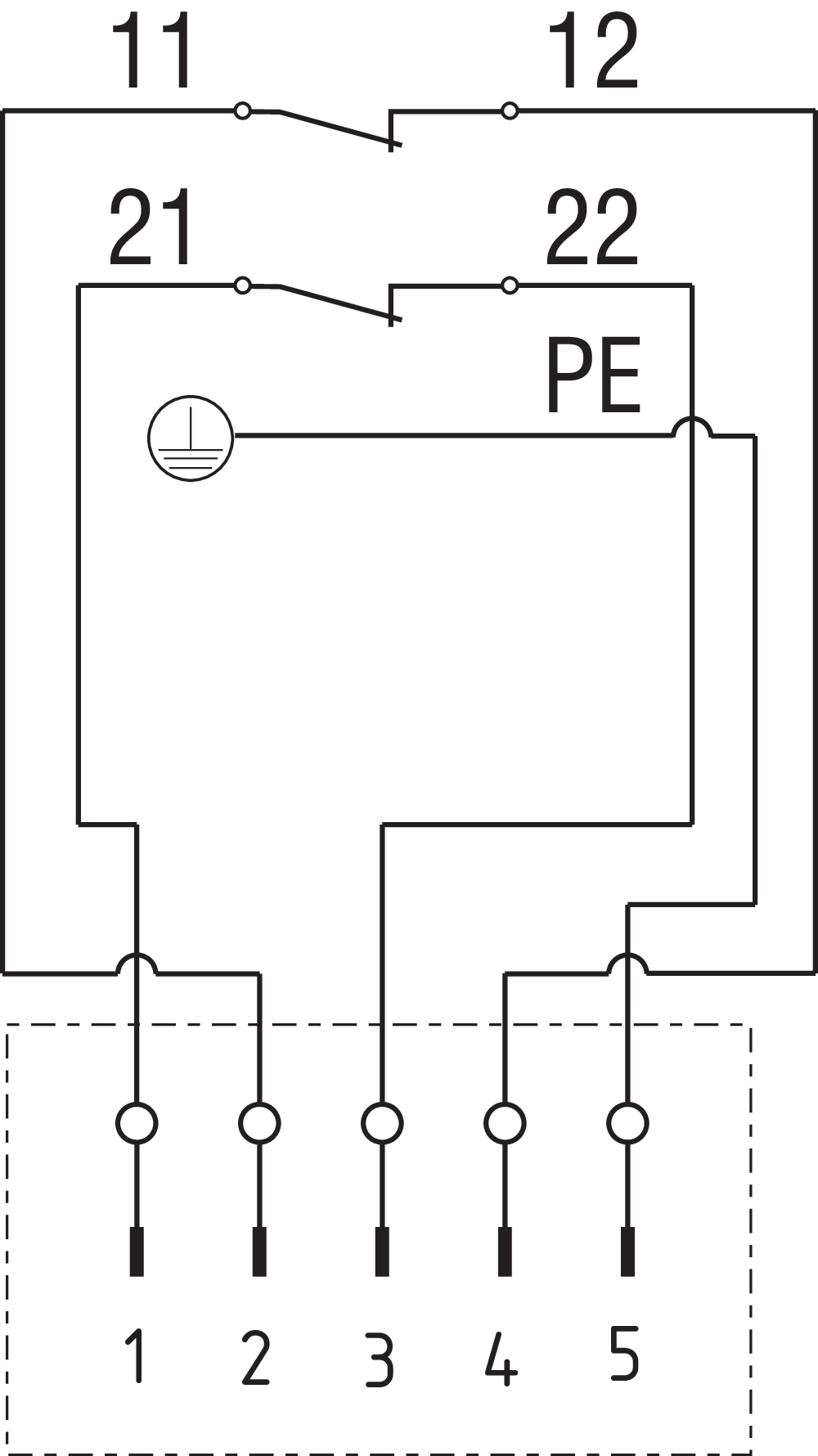

Corsa/angolo di apertura obbligataSchema contatti
Sorveglianza dell'elettroserratura secondo EN ISO 14119
contatto NC ad apertura obbligata
azionato
non azionato
contatto NA
contatto NC

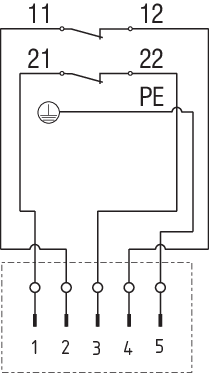

Schema poli
Esempio di applicazione Immagini Prodotto
Esempio di applicazione Immagini Prodotto
Esempio di applicazione Immagini Prodotto
Esempio di applicazione Immagini Prodotto
103010816 A-K5P-M12-S-G-5M-BK-2-X-A-4-69
- Cavo di collegamento
- 5 poli
103010820 A-K5P-M12-S-G-15M-BK-2-X-A-4-69
- Cavo di collegamento
- 5 poli
103010818 A-K5P-M12-S-G-10M-BK-2-X-A-4-69
- Cavo di collegamento
- 5 poli
Schmersal Italia S.r.l., Via Molino Vecchio, 206, 25010 Borgosatollo (BS)
I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
