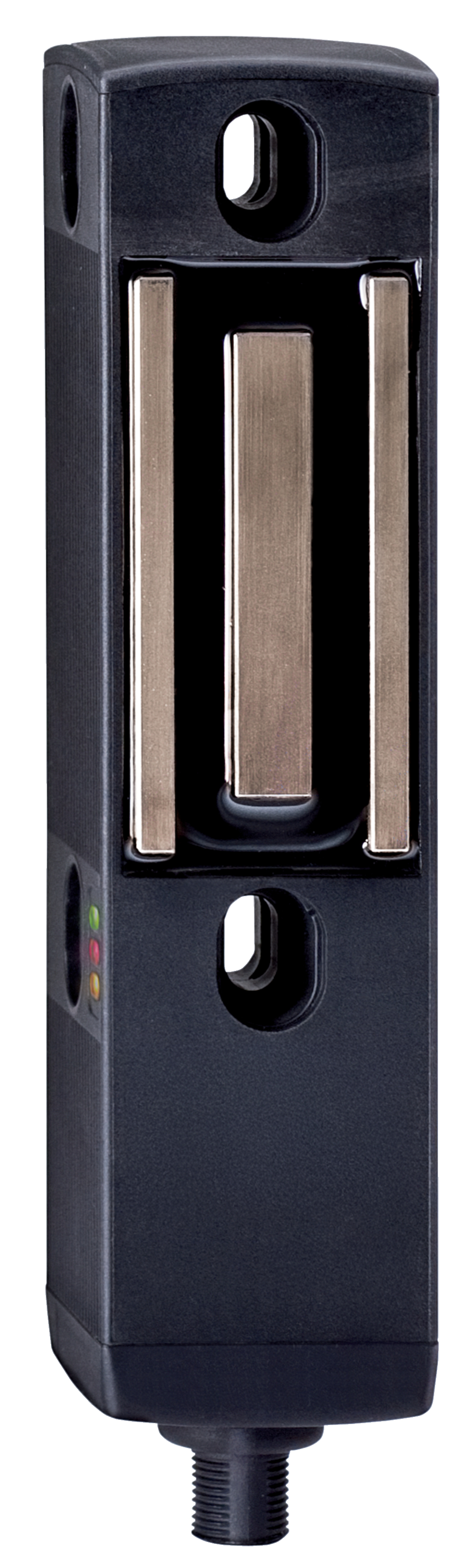

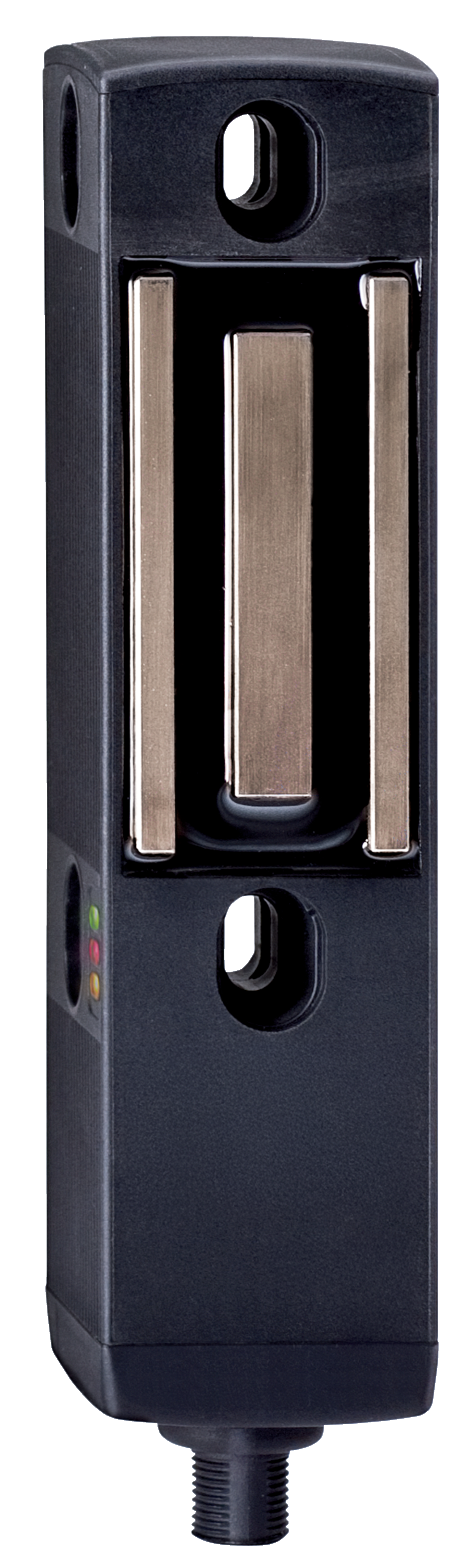

MZM 120 B ST2-SD2PRE-A

Codice prodotto: 101215715
Archivio
MZM 120 B ST2-SD2PRE-A

Downloads

ePLAN Dati
CADENAS CAD Data
SISTEMA Dati
Codice:

MZM 120 (1)ST2-(2)RE-A


(1)
BSorveglianza azionatore
BMMonitoraggio combinato di attuatore ed elettroserratura

(2)
1P2PW21 uscita di diagnosi e 2 uscite di sicurezza, a commutazione p, e segnale di diagnosi combinato: dispositivo di protezione chiuso e ritenuta bloccata.
SD2PUscita di diagnosi seriale e 2 uscite di sicurezza, a commutazione p
Non tutte le varianti del dispositivo possibili in base a questo codice prodotto sono disponibili e/o tecnicamente applicabili.
  • Controllo azionatore
  • Connettore maschio incorporato M12, 8 poli
  • Principio di corrente di lavoro
  • uscita diagnostica seriale
  • Attivazione segnale, quando sicuro
  • Custodia in plastica
  • Il interruttori di sicurezza dev'essere utilizzato come finecorsa
  • 40 mm x 179 mm x 40 mm
  • Sistema elettronico senza contatto, codificato
  • Forza di ritenuta adattabile
  • 3 LEDs per l'indicazione delle condizioni d'esercizio

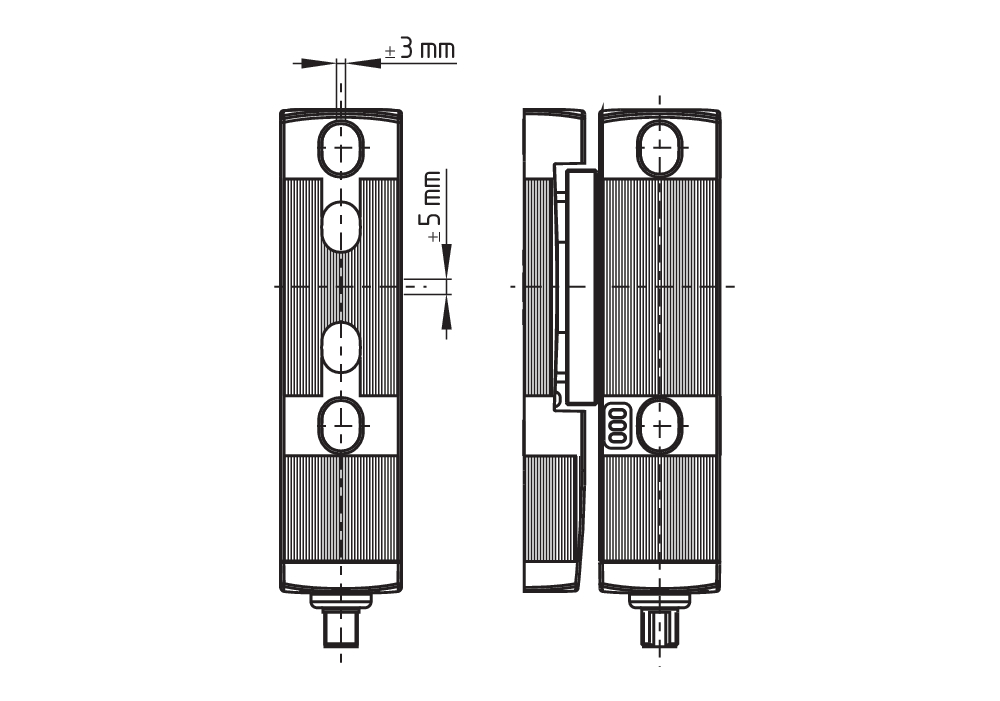

  • La tecnica sensoriale permette lo spostamento di azionatore e ritenuta in verticale di ± 5 mm ed in orizzontale di ± 1,5 mm
  • Diagnosi intelligente
  • Collegamento in serie autocontrollato

Dati per l'ordine

Nota (possibilità di fornitura)

Non più disponibile!
Codice

MZM 120 B ST2-SD2PRE-A
Codice articolo (codice d'ordine)

101215715
EAN (European Article Number)

4030661419329
Numero eCl@ss, versione 12.0

27-27-26-03
Numero eCl@ss, versione 11.0

27-27-26-03
Numero eCl@ss, versione 9.0

27-27-26-03
Numero ETIM, versione 7.0

EC002593
Numero ETIM, versione 6.0

EC002593

Omologazioni - Prescrizioni

Certificazioni

cULus

Dati generali

Prescrizioni

EN ISO 13849-1

EN IEC 60947-5-3

EN IEC 61508
principio d'azione

induttivo
Materiale della custodia

materiale sintetico, termoplastica rinforzata con fibra di vetro
Tempo di reazione, massimo

150 ms
Tempo di rischio, massimo

150 ms
Peso lordo

150 g

Dati generali - Caratteristiche

Principio di corrente di lavoro

Sì
Controllo azionatore

Sì
Diagnosi seriale

Sì
Blocco

Sì
Riconoscimento cortocircuiti

Sì
Riconoscimento di corto circuito

Sì
Funzioni di sicurezza

Sì
Display integrato, stato

Sì
quantità di contatti di sicurezza

2

Osservazioni per la sicurezza

Prescrizioni

EN IEC 60947-5-3

EN IEC 61508
Valore PFH

4,30 x 10⁻⁹ /h
Durata di utilizzo

20 Anno(i)

Osservazioni per la sicurezza - Funzione di ritenuta

Performance Level, fino a

e
Categoria di comando

4
Safety Integrity Level (SIL), idoneo per applicazioni in

3

Dati meccanici

Durata meccanica, minimo

1.000.000 manovre
Osservazioni (durata meccanica)

Manovre per misure porte 5 kg
Forza di mantenimento in chiusura

500 N
Forza di arresto, minima

30 N
Forza di arresto, massima {N}

80 N

Dati meccanici - Tecnologia di collegamento

Osservazioni (Lunghezza della catena di sensori)

Cable length and cross-section change the voltage drop dependiing on the output current
Osservazioni (Azionamento in serie)

Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD
Connettore di collegamento

Connettore maschio incorporato M12, 8 poli

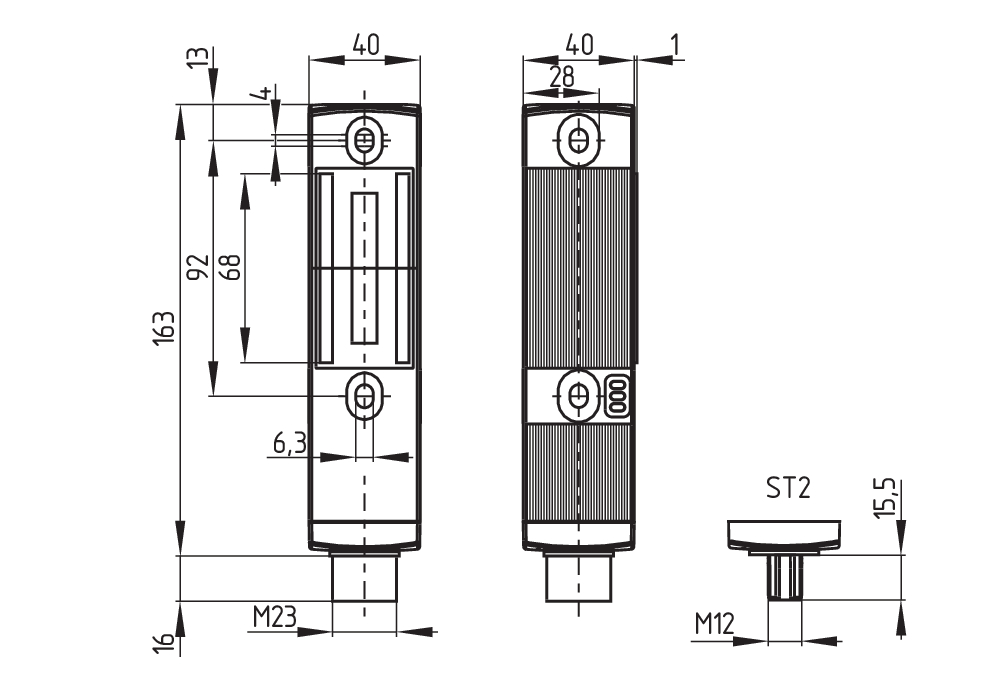

Dati meccanici - Dimensioni

lunghezza del sensore

40 mm
larghezza del sensore

40 mm
altezza del sensore

177,5 mm

Condizioni ambientali

Grado di protezione

IP67

IP69K
Temperatura ambiente

-25 ... +55 °C
Temperatura di stoccaggio e trasporto

-25 ... +85 °C
Umidità relativa, minima

30 %
Umidità relativa, massima

95 %
Osservazioni (umidità relativa)

non condensante

non gela
Resistenza alle vibrazioni

10 … 150 Hz, ampiezza 0,35 mm
resistenza a urti

30 g / 11 ms
Classe di protezione

II

Condizioni ambientali - Valori di isolamento

Tensione d'isolamento nominale

32 VDC
Resistenza alla tensione impulsiva nominale

0,8 kV
Categoria di sovratensione

III
Grado di sporco

3

Dati elettrici

Corrente a vuoto I0, tipica

600 mA
Corrente di funzionamento

1.000 mA
Ritardo di disponibilità, massimo

4.000 ms
Frequenza di commutaz, circa

1 Hz
Protezione elettrica, massimo

2 A

Dati elettrici - Comando magnete IN

Soglie di commutazione

-3 V … 5 V (Low)

15 V … 30 V (High)
Durata di azionamento magnete

100 %

Dati elettrici - Ingressi digitali sicuri

Soglie di commutazione

−3 V … 5 V (Low)

15 V … 30 V (High)
Assorbimento di corrente a 24 V

5 mA

Dati elettrici - Uscite digitali sicure

Corrente d'esercizio nominale (uscite di sicurezza)

250 mA
Caduta di tensione Ud, massimo

1 V
corrente residua

0,5 mA

Dati elettrici - Uscita di diagnosi

Caduta di tensione Ud, massimo

2 V

Dati elettrici - Diagnosi seriale

Denominazione, Diagnosi seriale -SD

OUT
corrente di servizio

150 mA
Esecuzione degli elementi di commutazione

resistente a cortocircuito, con commutazione p
Capacità cavo

50 nF

Segnalazione di stato

Osservazioni (Indicatori di stato a LED)

Stato operativo: LED giallo

Errore malfunzionamento: LED rosso

Tensione di alimentazione UB presente: LED verde

Pin dei contatti

Pin 1

A1 Tensione di alimentazione UB
Pin 2

X1 Entrata di sicurezza 1
Pin 3

A2 GND
Pin 4

Y1 Uscita di sicurezza 1
Pin 5

OUT uscita diagnostica seriale
Pin 6

X2 Entrata di sicurezza 2
Pin 7

Y2 Uscita di sicurezza 2
Pin 8

IN ingresso diagnostico seriale
Pin 9

senza funzione

Fornitura

Fornitura

Actuator must be ordered separately.

Accessori

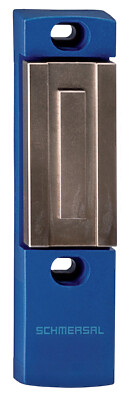

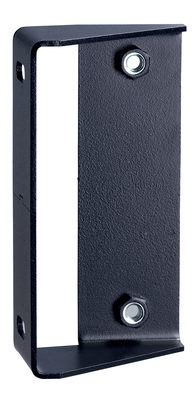

Raccomandazione, (Azionatore)

MZM 120-B1.1

Osservazioni

Nota (generale)

Fino a quando il controllo di sicurezza rimane chiuso, il controllo di sicurezza sbloccato può essere bloccato. In questo caso le uscite di sicurezza sono ri-abilitate, cosicchè il controllo di sicurezza non debba essere aperto.

Schmersal Italia S.r.l., Via Molino Vecchio, 206, 25010 Borgosatollo (BS)

I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
