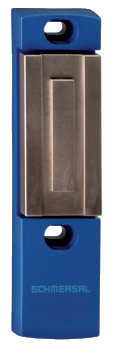

MZM 120-B1.1
MZM 120-B1.1
Downloads
- Azionatore con libertà di gioco
- nessun sbattimento della porta
- Componenti in metallo igienicamente idonei in accordo con NEDOX® SF-2
Dati per l'ordine
| Nota (possibilità di fornitura) |
Non più disponibile! |
| Codice |
MZM 120-B1.1 |
| Codice articolo (codice d'ordine) |
101215712 |
| EAN (European Article Number) |
4030661419305 |
| Numero eCl@ss, versione 12.0 |
27-27-26-06 |
| Numero eCl@ss, versione 11.0 |
27-27-26-06 |
| Numero eCl@ss, versione 9.0 |
27-27-26-06 |
| Numero ETIM, versione 7.0 |
EC001487 |
| Numero ETIM, versione 6.0 |
EC001487 |
Dati generali
| Area attiva |
NEDOX® |
| materiale dell'azionatore |
materiale sintetico |
| Peso lordo |
150 g |
Dati meccanici
| Azionatore |
dritto |
Dati meccanici - Dimensioni
| Lunghezza della attuatore |
24 mm |
| Larghezza della attuatore |
40 mm |
| Altezza della attuatore |
160 mm |
Fornitura
| Fornitura |
L'interruttore / la ritenuta di sicurezza e l'azionatore vanno ordinati separatamente. |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Download dell'ultima versione di Adobe Reader

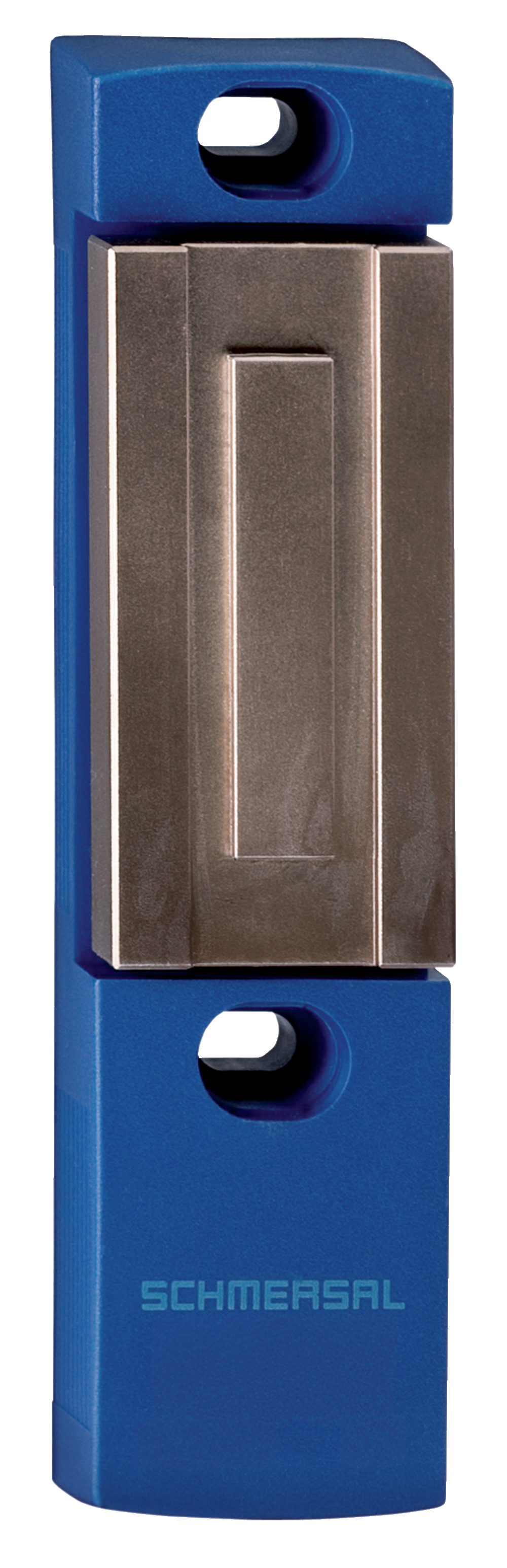

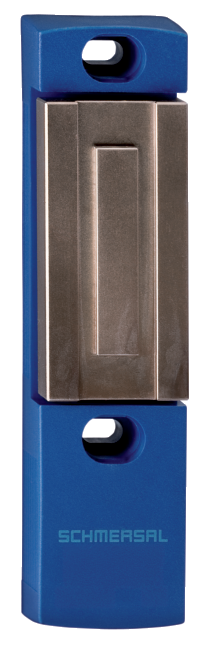

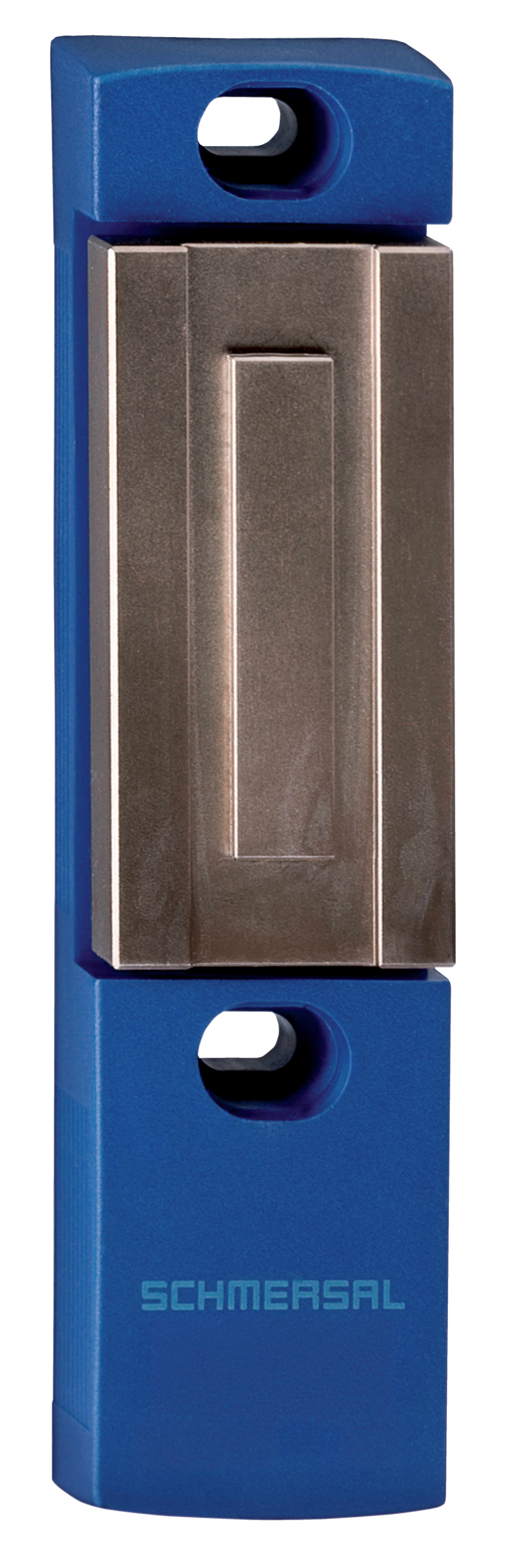

Immagine del prodotto (foto singola per catalogo)
ID: kmzm1f18
| 1,4 MB | .jpg | 352.778 x 1091.142 mm - 1000 x 3093 px - 72 dpi
| 230,5 kB | .png | 74.083 x 228.953 mm - 210 x 649 px - 72 dpi
| 26,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 15,8 MB | .png | 169.333 x 523.748 mm - 2000 x 6186 px - 300 dpi
| 28,2 kB | .jpg | 39.864000000000004 x 123.47200000000001 mm - 113 x 350 px - 72 dpi

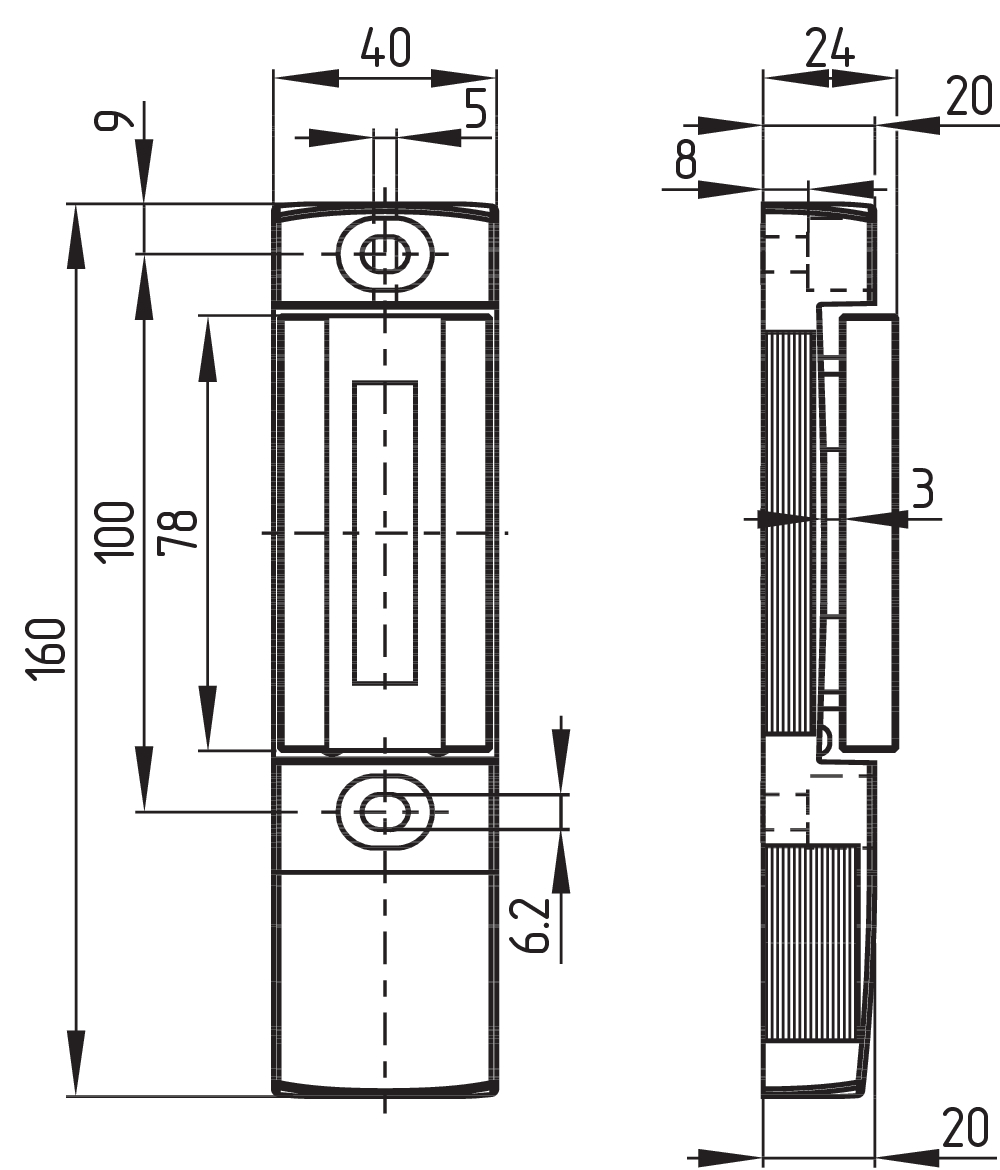

Disegno quotato disp. di base
Schmersal Italia S.r.l., Via Molino Vecchio, 206, 25010 Borgosatollo (BS)
I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
