EX-BNS 33-11Z-3GD 3M

Codice prodotto: 103050100

EX-BNS 33-11Z-3GD 3M

Codice prodotto: 103050100

Downloads

ePLAN Dati

CADENAS CAD Data

SISTEMA Dati

Codice:
EX-BNS 33-(1)Z(2)-(3)3G/D

(1)
11	1 contatto di chiusura (NO) / 1 contatto d'apertura (NC)
12	1 contatto di chiusura (NO) / 2 contatti d'apertura (NC)

(2)
senza	Senza LED
G	con LED

(3)
2187	contatti collegati singolarmente (senza LED indicazione di stato)

Non tutte le varianti del dispositivo possibili in base a questo codice prodotto sono disponibili e/o tecnicamente applicabili.

Protezione EX per le zone ATEX 2 e 22
Custodia in plastica
88 mm x 25 mm x 13 mm
Montaggio nascosto possibile
Non sensibile a spostamento laterale
Nessuna usura meccanica

Dati per l'ordine

Codice	EX-BNS 33-11Z-3GD 3M
Codice articolo (codice d'ordine)	103050100
EAN (European Article Number)	4030661625911
Numero eCl@ss, versione 12.0	27-27-44-01
Numero eCl@ss, versione 11.0	27-27-24-02
Numero eCl@ss, versione 9.0	27-27-24-02
Numero ETIM, versione 7.0	EC002544
Numero ETIM, versione 6.0	EC002544

Omologazioni - Prescrizioni

Certificazioni	ATEX (Konformitätserklärung)

Protezione antiesplosione

Protezione antideflagrante: prescrizioni	EN ISO 80079-36 EN ISO 80079-37 EN IEC 60079-0 EN IEC 60079-15 EN 60079-31
Zone protezione antideflagrante	2 22
Categoria della protezione antideflagrante	3G 3D
Contrassegno della protezione antideflagrante	D II 3G Ex nC IIC T6 Gc X D II 3D Ex tc IIIC T80°C Dc X
Dichiarazione del produttore	Zona ATEX 2 e 22

Dati generali

Prescrizioni	EN IEC 60947-5-3
forma costruttiva dell'alloggiamento	parallelepipedo
condizioni di montaggio (meccanico)	non allineato
Materiale della custodia	materiale sintetico, termoplastica rinforzata con fibra di vetro
Peso lordo	206 g

Dati generali - Caratteristiche

Codifica	Sì
Riconoscimento cortocircuiti	Sì
Riconoscimento di corto circuito	Sì
presupposto un'unità di valutazione	Sì
quantità di contatti d'apertura	1
quantità di contatti di chiusura	1

Osservazioni per la sicurezza

Prescrizioni	EN ISO 13849-1
Durata di utilizzo	20 Anno(i)

Osservazioni per la sicurezza - Uscite di sicurezza

B_10D contatti d'apertura (NC)	25.000.000 manovre
B_10D valore, contatti /contatto (NC/NO)	25.000.000 manovre

Dati meccanici

Area attiva	lateralmente
Elemento di azionamento	magnete
Energia d'urto, massima	7 J
Direzione del movimento	Frontale verso la superficie attiva

Mechanical data - Switching distances

Campo, distanza di commutazione sicura "ON"	5 mm
Distanza di commutazione sicura "OFF"	15 mm
Nota (distanza di commutazione)	All switching distances in accordance EN IEC 60947-5-3
Nota (Precisione di ripetizione R)	Repeat accuracy R ≤ 0,1 x S_ao

Dati meccanici - Tecnologia di collegamento

Connettore di collegamento	cavo
Numero di conduttori	4
Sezione conduttore	0,25 mm²
Sezione conduttore	23 AWG
materiale della guaina del cavo	PVC

Dati meccanici - Dimensioni

lunghezza del sensore	13 mm
larghezza del sensore	88 mm
altezza del sensore	25 mm

Condizioni ambientali

Grado di protezione	IP67
Resistenza alle vibrazioni	10…55 Hz, ampiezza 1 mm
resistenza a urti	30 g / 11 ms

Dati elettrici

Tensione di commutazione, massima	100 VAC
Tensione di commutazione, massima	100 VDC
Corrente di commutazione, massimo	0,4 A
Capacità di commutazione, massima	10 W
Elemento di commutazione	1 contatto di chiusura (NO) / 1 contatti d'apertura (NC)
principio di comando	Contatti reed, ad azionamento senza contatto
Frequenza di commutaz, massimo	5 Hz

Fornitura

Fornitura	Actuator must be ordered separately.

Accessori

Raccomandazione, (Azionatore)	EX-BPS 33-3G/D

Osservazioni

Nota (generale)	Rappresentazione dei simboli di contatti con dispositivo di sicurezza chiuso. I collegamenti dei contatti nelle versioni con o senza LED sono identici.

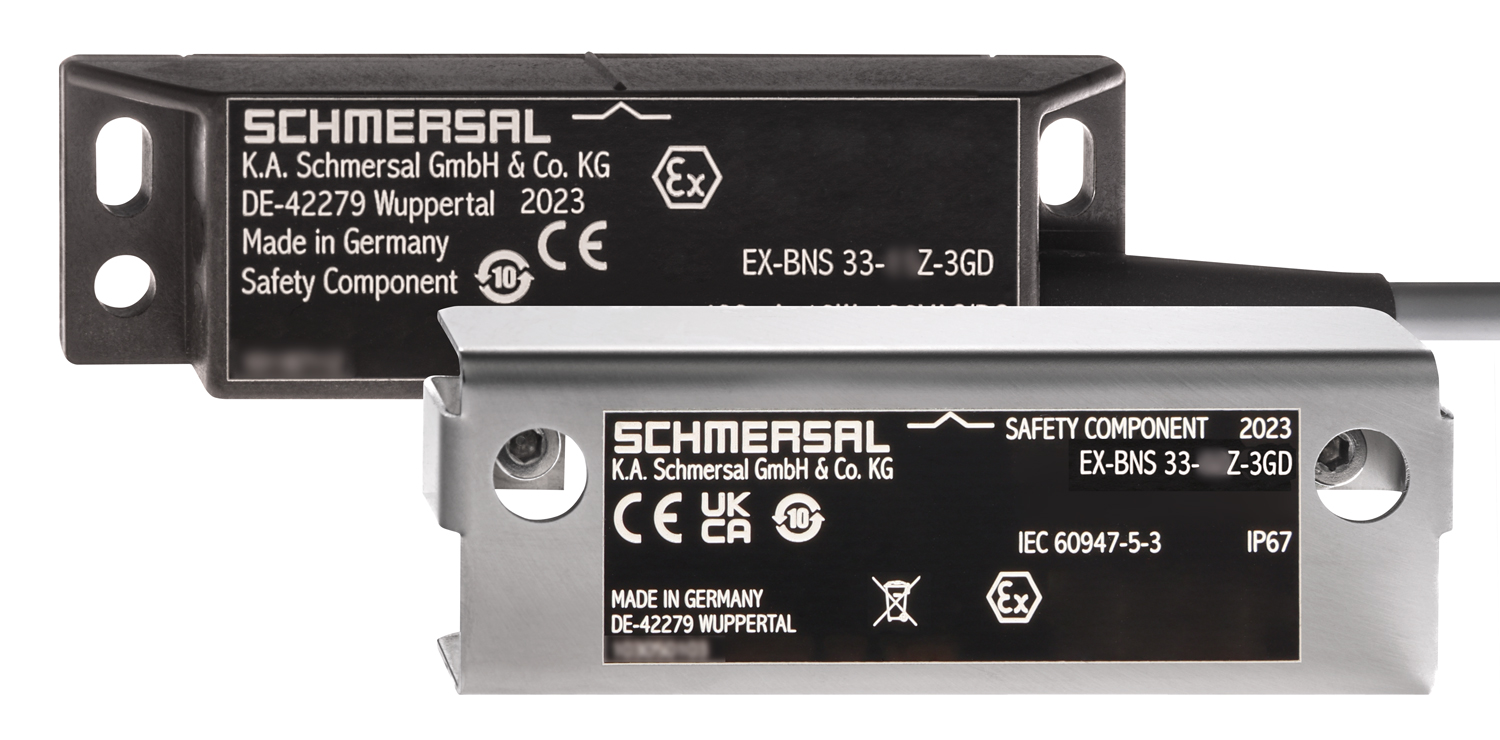

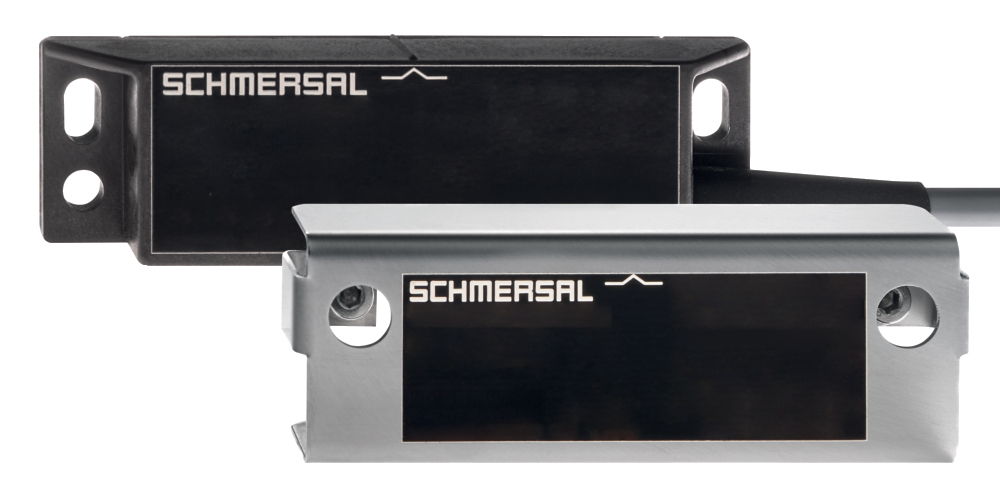

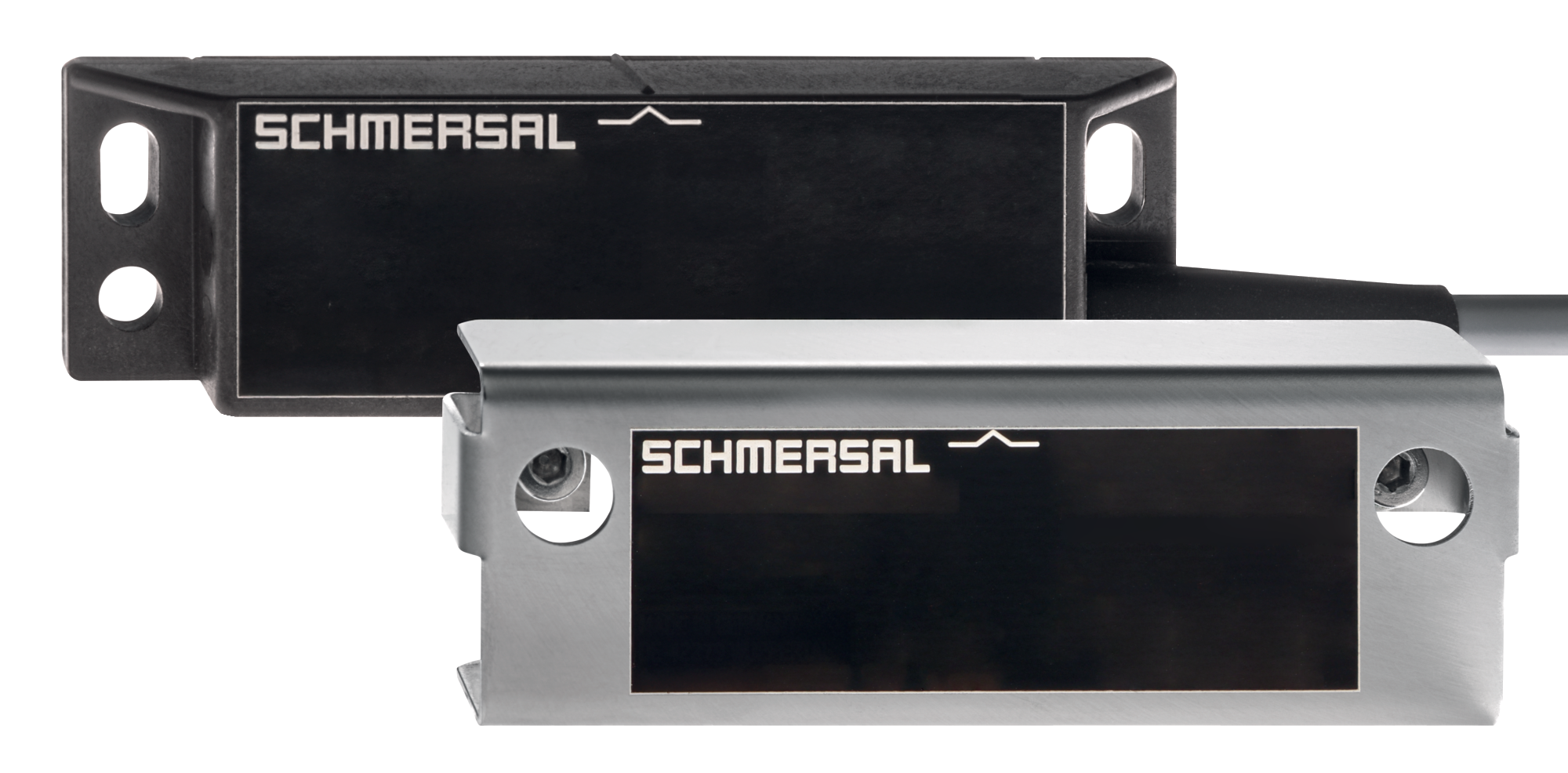

Immagine del prodotto (foto singola per catalogo)

ID: kxbns3f11

| 420,2 kB | .jpg | 529.167 x 261.056 mm - 1500 x 740 px - 72 dpi

| 34,2 kB | .png | 74.083 x 36.689 mm - 210 x 104 px - 72 dpi

| 183,2 kB | .jpg | 352.778 x 173.919 mm - 1000 x 493 px - 72 dpi

| 30,1 kB | .png | 74.083 x 36.689 mm - 210 x 104 px - 72 dpi

| 29,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 2,0 MB | .png | 101.60000000000001 x 50.089000000000006 mm - 2000 x 986 px - 500 dpi

| 38,6 kB | .jpg | 123.47200000000001 x 61.031000000000006 mm - 350 x 173 px - 72 dpi

Disegno quotato disp. di base

ID: 1bns3g03

| 37,7 kB | .cdr |

| 7,4 kB | .png | 74.083 x 52.211000000000006 mm - 210 x 148 px - 72 dpi

| 88,2 kB | .jpg | 352.778 x 248.00300000000001 mm - 1000 x 703 px - 72 dpi

Schema contatti

Nota su schema contatti
ICO_LEG_ko-arrow4 Sorveglianza dell'elettroserratura secondo EN ISO 14119
ICO_LEG_ko-arrow1 contatto NC ad apertura obbligata
ICO_LEG_ko-arrow2 azionato
ICO_LEG_ko-arrow3 non azionato
ICO_LEG_ko-open contatto NA
ICO_LEG_ko-close contatto NC

ID: k1o1sk18

| 61,6 kB | .jpg | 352.778 x 102.658 mm - 1000 x 291 px - 72 dpi

| 3,2 kB | .png | 74.083 x 21.519000000000002 mm - 210 x 61 px - 72 dpi

Diagramma curve caratteristiche

ID: kbns3a01

| 13,1 kB | .png | 74.083 x 45.508 mm - 210 x 129 px - 72 dpi

| 124,5 kB | .jpg | 352.778 x 216.253 mm - 1000 x 613 px - 72 dpi

Accessori

Control-Modul

103009970 SRB-E-201LC

Morsetti a vite ad innesto con codifica
STOP 0 funzione
1 oder 2 -canale di controllo
Pulsante di avvio / Auto-start
2 Uscite di sicurezza 2 A
1 Uscite di segnalazione

103016570 SRB-E-201LC-CC

Morsetti a molla ad innesto con codifica
STOP 0 funzione
1 oder 2 -canale di controllo
Pulsante di avvio / Auto-start
2 Uscite di sicurezza 2 A
1 Uscite di segnalazione

103007672 SRB-E-301ST

Morsetti a vite ad innesto con codifica
STOP 0 funzione
1 oder 2 -canale di controllo
Pulsante di avvio / Auto-start
1 Contatto ausiliario
3 contatti di sicurezza

103016568 SRB-E-301ST-CC

Morsetti a molla ad innesto con codifica
STOP 0 funzione
1 oder 2 -canale di controllo
Pulsante di avvio / Auto-start
1 Contatto ausiliario
3 contatti di sicurezza

Azionatore

EU Conformity Declaration

Pdf

Dichiarazione di conformità UE

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Dichiarazione:

Si dichiara con la presente che i seguenti componenti, sulla base della loro progettazione e costruzione, sono conformi ai requisiti delle direttive europee sotto elencate.

Denominaz. del componente:

EX-BNS 33-...-3GD

EX-BPS 33-3GD

Tipo:

vedere codice prodotto

Marcatura:

D II 3G Ex nC IIC T6 Gc X
D II 3D Ex tc IIIC T80°C Dc X

Ex h IIC T6 Gc
Ex h IIIC T80°C Dc

Descrizione del componente:

Sensore di sicurezza magnetico collegato a moduli di controllo Schmersal SRB(-E) / PROTECT-SELECT / PSC1 o ad un controllo di sicurezza comparabile, conforme ai requisiti della norma EN 60947-5-3.

Direttive rilevanti:	Direttiva Macchine	2006/42/EG
	Direttiva per la protezione contro le esplosioni (ATEX)	2014/34/EU
	Direttiva RoHS	2011/65/EU

Norme armonizzate correlate:

EN 60947-5-3:2013
EN IEC 60079-0:2018 + AC:2020
EN IEC 60079-15:2019
EN 60079-31:2014
EN ISO 80079-36:2016
EN ISO 80079-37:2016

Ente notificato per la certificazione del sistema di qualità secondo l'Allegato IV, 2014/34/UE:

TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
Organismo notificato N.: 0035

Responsabile per la documentazione tecnica:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

La conformità alla Direttiva ATEX 2014/34/UE è dichiarata dal produttore senza coinvolgimento di un organismo di controllo.

Luogo e data di emissione:

Wuppertal, 1 Giugno 2025

Firma del legale rappresentante
Philip Schmersal
Amministratore delegato

Schmersal Italia S.r.l., Via Molino Vecchio, 206, 25010 Borgosatollo (BS)

I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
