US 432Y-M20

Codice prodotto: 101176036

US 432Y-M20

Codice prodotto: 101176036

Downloads

ePLAN Dati

CADENAS CAD Data

SISTEMA Dati

Importo

Codice:

U(1) 432Y-(2)-(3)

(1)
S	Pistone S
K	Leva con rotella K
8H	Leva oscillante con rotella 8H
H	Leva oscillante con rotella H
3H	Leva oscillante con rotella 3H
7H	Leva oscillante con rotella 7H
4H	Asta di azionamento oscillante a molla 4H
9H	Leva oscillante ad asta 9H
10H	Leva oscillante ad asta 10H
2H	Leva oscillante a molla piatta 2H
6H	Leva oscillante a molla piatta 6H

(2)
senza	2 contatti d'apertura (NC)
2S	2 contatti di chiusura (NO)
1S/1OE	1 contatto di chiusura (NO) / 1 contatto d'apertura (NC)

(3)
1272	Versione per basse temperature disponibile fino a -30 ºC

Non tutte le varianti del dispositivo possibili in base a questo codice prodotto sono disponibili e/o tecnicamente applicabili.

Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni

I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.

Generated at: 18.04.2026, 05:22

Codice	US 432Y-M20
Codice articolo (codice d'ordine)	101176036
EAN (European Article Number)	4030661306346
Numero eCl@ss, versione 12.0	27-27-06-01
Numero eCl@ss, versione 11.0	27-27-06-01
Numero eCl@ss, versione 9.0	27-27-06-01
Numero ETIM, versione 7.0	EC000030
Numero ETIM, versione 6.0	EC000030

Prescrizioni	EN IEC 60947-5-1
principio d'azione	meccanico
Forma del pistone	Sfera
Materiale della custodia	pressofuso di lega leggera
Materiale del rivestimento della custodia	verniciato
Peso lordo	310 g

Elemento di azionamento	Pistone
Durata meccanica, minimo	10.000.000 manovre
Angolo di azionamento	20 °
Ampiezza apertura contatti	2 x 1,5 mm
Velocità di azionamento, minima	1 mm/min
Velocità di azionamento, massima	1 m/s
Osservazioni (Velocità di azionamento)	Velocità di azionamento con un angolo di avvicinamento

Connettore di collegamento	Collegamento a vite M20 x 1.5
Sezione di collegamento, minima	1,5 mm²
Sezione di collegamento, massimo	2,5 mm²
Osservazioni	Tutte le indicazioni sulla sezione del cavo includono le bussole del conduttore.
Sezione conduttore	13 AWG

lunghezza del sensore	50 mm
larghezza del sensore	62 mm
altezza del sensore	91 mm
Diametro del perno	6 mm

Carrello

Registrazione e-Commerce Registrati

US 432Y-M20

US 432Y-M20

Dati per l'ordine

Omologazioni - Prescrizioni

Dati generali

Dati generali - Caratteristiche

Osservazioni per la sicurezza - Uscite di sicurezza

Dati meccanici

Dati meccanici - Tecnologia di collegamento

Dati meccanici - Dimensioni

Condizioni ambientali

Condizioni ambientali - Valori di isolamento

Dati elettrici

Osservazioni

Filtro lingua

Scheda Tecnica

Manuale d'istruzioni (Inserto/Guida rapida)

Dichiarazione di conformità UE

Certificazione UL

Download dell'ultima versione di Adobe Reader

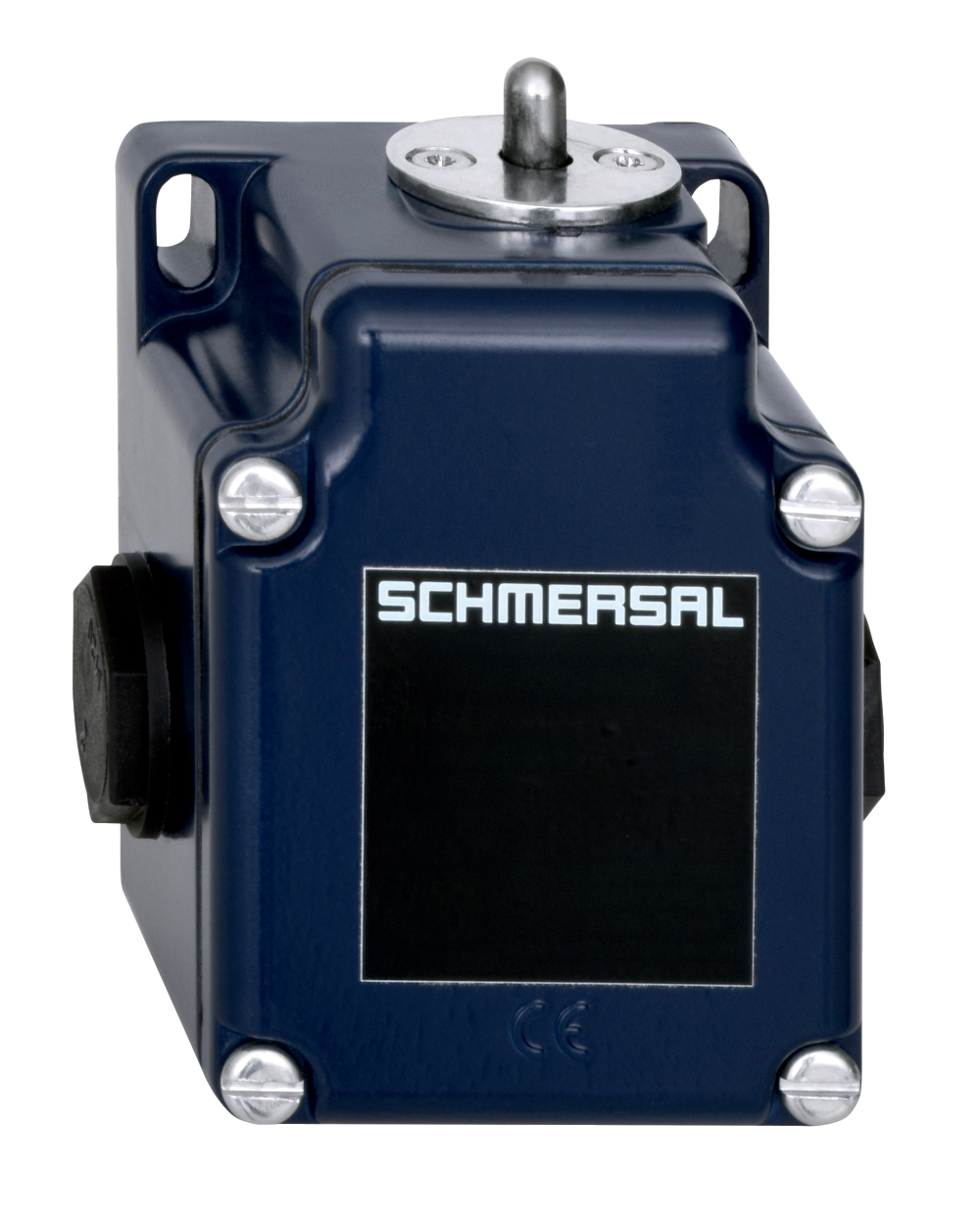

Immagine del prodotto (foto singola per catalogo)

Disegno quotato disp. di base

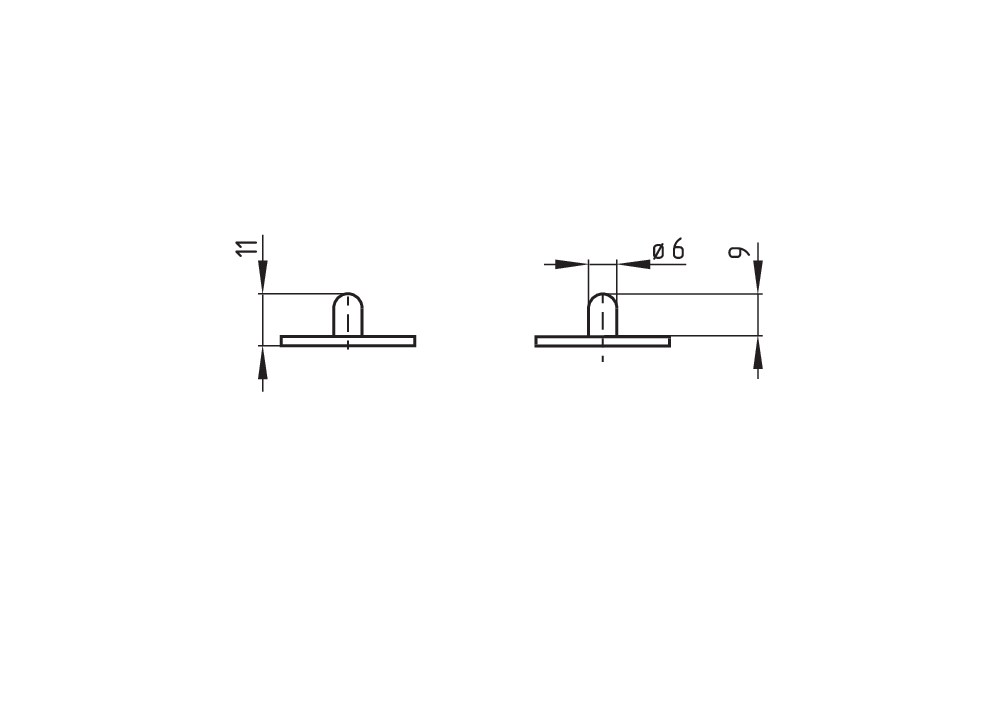

Disegno quotato azionatore

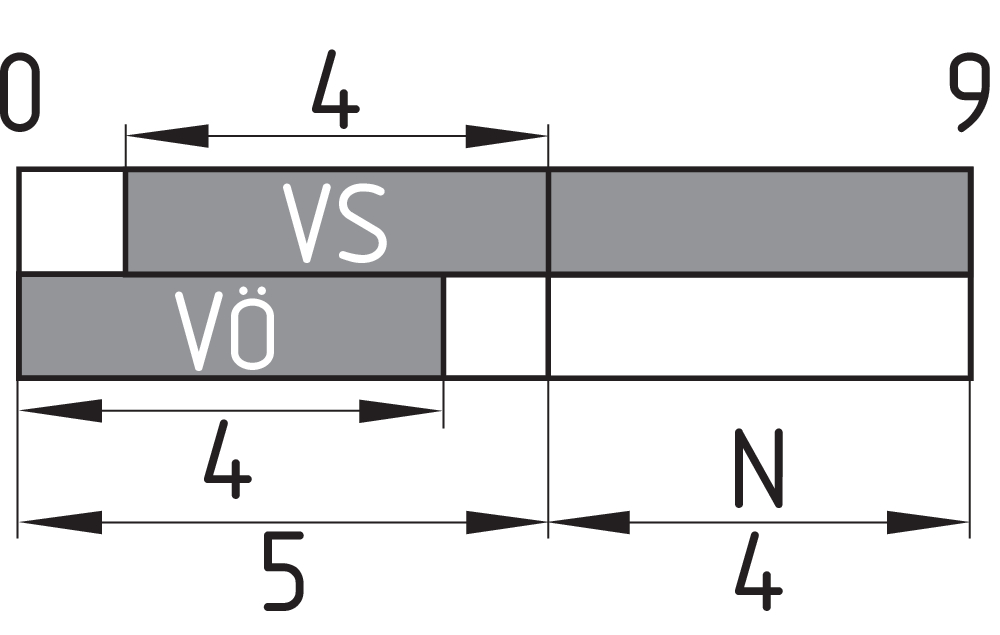

Diagramma della corsa di azionamento

Schema contatti

Funzioni

Funzioni

Visti di recente

MD 250-22Z

TR 461-22Y

Corrente termica continua	16 A
Elemento di commutazione	contatti d'apertura (NC)
principio di comando	Commutazione lenta
Materiale dei contatti, elettrici	Argento

Grado di protezione	IP65
Temperatura ambiente	-20 ... +60 °C
