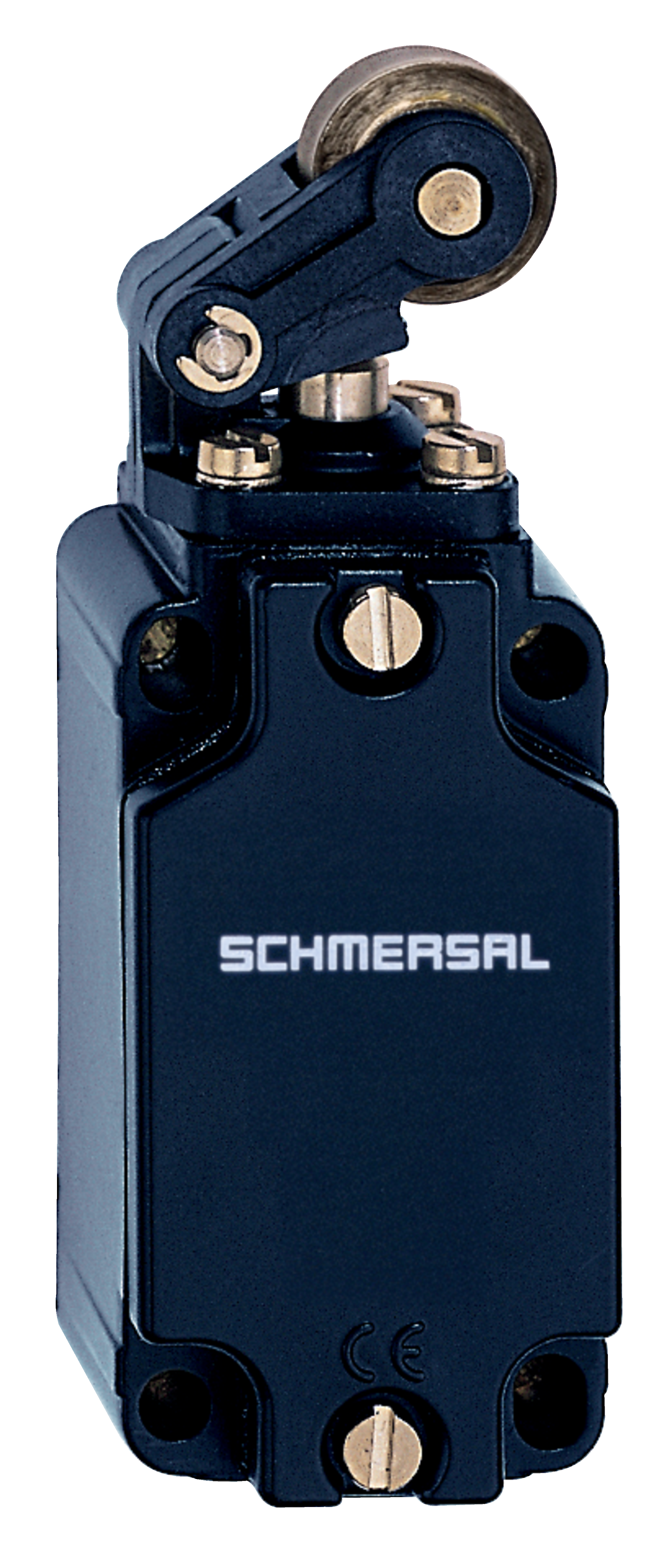

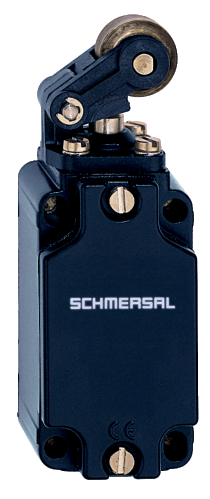

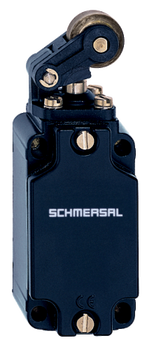

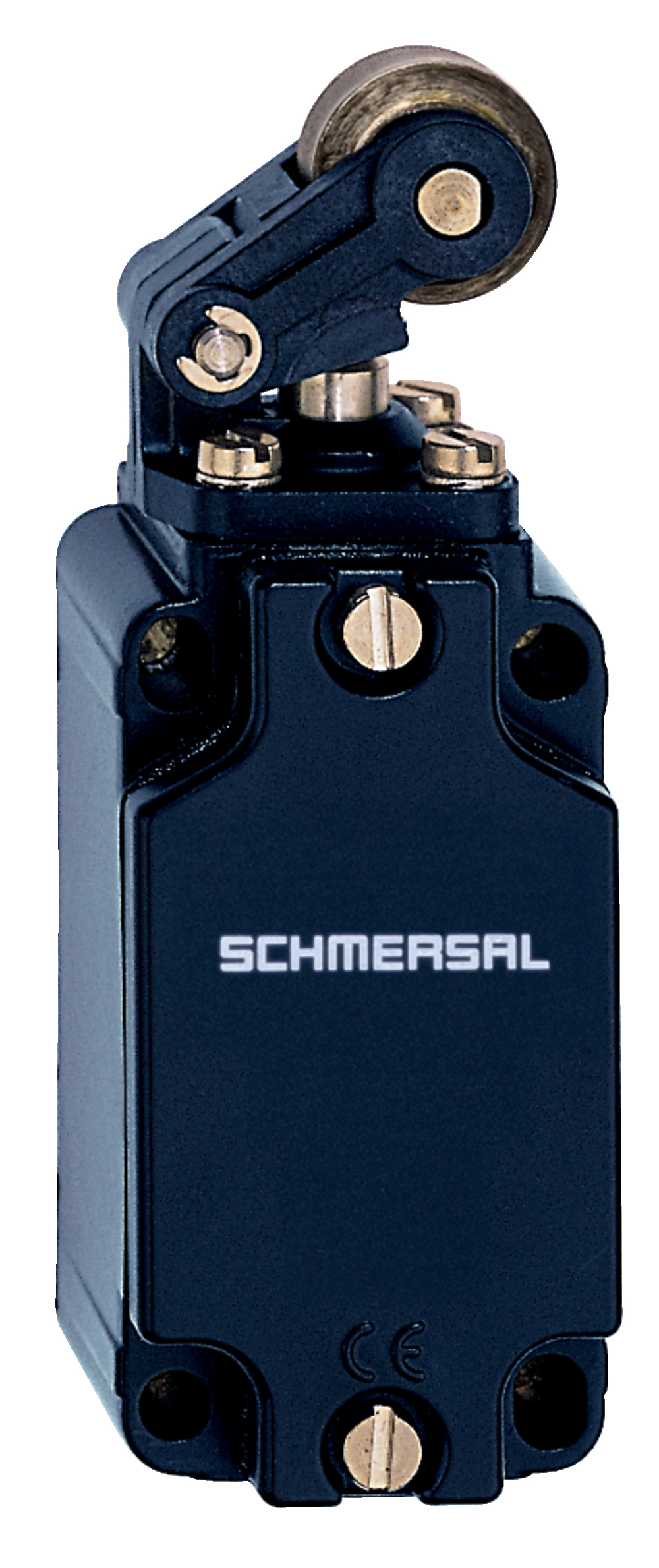

MK 330-11Y-RMS

Codice prodotto: 131054478

MK 330-11Y-RMS

Codice prodotto: 131054478

Downloads

ePLAN Dati

CADENAS CAD Data

SISTEMA Dati

Importo

Codice:

M(1) 330-11Y-(2)-(3)

(1)
S	Pistone S
2S	Pistone telescopico 2S
R	Pistone a rotella R
K	Leva con rotella K
3K	Leva angolare 3K
3S	Pistone laterale 3S
3R	Pistone laterale con rotella 3R
AF	Asta di azionamento a molla AF
4D	Leva a forcella con rotella 4D
8H	Leva oscillante con rotella 8H
7H	Leva oscillante con rotella 7H
10H	Leva oscillante ad asta 10H
H	Leva oscillante con rotella H
4H	Asta di azionamento oscillante a molla 4H
2H	Leva oscillante a molla piatta 2H
3H	Leva oscillante con rotella 3H
9H	Leva oscillante ad asta 9H
6H	Leva oscillante a molla piatta 6H

(2)
senza	senza LED indicazione di stato
G24	con LED indicazione di stato

(3)
AuNi	Contatti in lega in oro e nichel
1164	Perno e azionatore disponibili anche con dentatura di 10°
1366	resistente alla temperatura fino a +160°C

Non tutte le varianti del dispositivo possibili in base a questo codice prodotto sono disponibili e/o tecnicamente applicabili.

Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni

I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.

Generated at: 20.04.2026, 05:58

Codice	MK 330-11Y-RMS
Codice articolo (codice d'ordine)	131054478
EAN (European Article Number)	8905236106408
Numero eCl@ss, versione 12.0	27-27-06-01
Numero eCl@ss, versione 11.0	27-27-06-01
Numero eCl@ss, versione 9.0	27-27-06-01
Numero ETIM, versione 7.0	EC000030
Numero ETIM, versione 6.0	EC000030

Prescrizioni	EN IEC 60947-5-1
principio d'azione	meccanico
Forma del pistone	Rullo
Materiale della custodia	metallo leggero pressofuso, verniciata
Materiale del rivestimento della custodia	verniciato
Peso lordo	255 g

Elemento di azionamento	Leva con rotella
Materiale rotella	Ottone
Forza di azionamento, minima {N}	19 N
Velocità di azionamento, minima	1 mm/min

lunghezza del sensore	40 mm
larghezza del sensore	40 mm
altezza del sensore	113,5 mm
Larghezza della rotella	8,5 mm
Diametro della rotella	18 mm

Grado di protezione	IP65
Temperatura ambiente	-30 ... +90 °C
resistenza a urti	50 g / 6 ms

Carrello

Registrazione e-Commerce Registrati

MK 330-11Y-RMS

MK 330-11Y-RMS

Dati per l'ordine

Omologazioni - Prescrizioni

Dati generali

Dati meccanici

Dati meccanici - Tecnologia di collegamento

Dati meccanici - Dimensioni

Condizioni ambientali

Condizioni ambientali - Valori di isolamento

Dati elettrici

Osservazioni

Filtro lingua

Scheda Tecnica

Manuale d'istruzioni (Inserto/Guida rapida)

Dichiarazione di conformità UE

Certificazione UL

Cetificato CCC

Download dell'ultima versione di Adobe Reader

Immagine del prodotto (foto singola per catalogo)

Disegno quotato disp. di base

Disegno quotato azionatore

Diagramma della corsa di azionamento

Schema contatti

Funzioni

Visti di recente

SHGV/LD1/117/67+BO

SVM1/74-6/206/A

AZ 17-11ZI B5

Tensione d'isolamento nominale	250 VAC
Resistenza alla tensione impulsiva nominale	4 kV

Corrente termica continua	6 A
Categoria d'utilizzo AC-15	230 VAC
Categoria d'utilizzo AC-15	2,5 A
Elemento di commutazione	1 contatto di chiusura (NO) / 1 contatti d'apertura (NC)
principio di comando	Commutazione rapida
Durata rimbalzo, massimo	1,5 ms
Materiale dei contatti, elettrici	Argento
