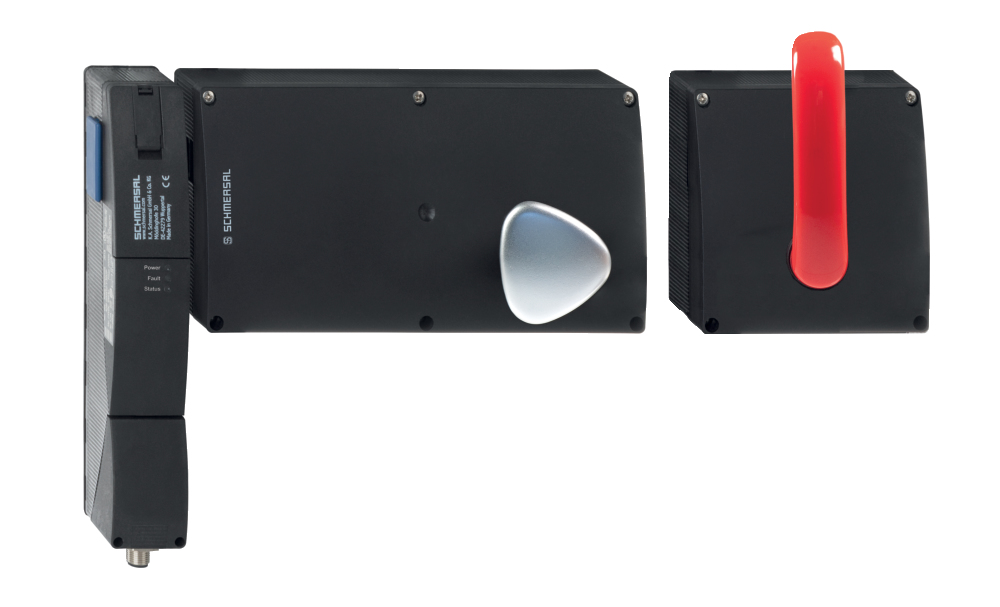

AZ/AZM 200-B40-RTAG2P1

Codice prodotto: 101216399
Archivio
AZ/AZM 200-B40-RTAG2P1

Downloads

ePLAN Dati
CADENAS CAD Data
SISTEMA Dati
  • Sblocco di fuga con un unico movimento della mano, anche in mancanza di tensione
  • Attuatore per interblocchi di sicurezza mobili e a cerniera, specialmente oer porte a cerniera con cerniera sovrapposta.
  • Azionamento semplice ed intuitivo
  • Con sensore per riconoscimento porta T
  • Nessun pericolo di infortunio con l' azionatore sporgente
  • Risparmio su ulteriori maniglie
  • non entra nello spazio tra porta e stipite
  • Disponibilità di diverse varianti di maniglie
  • Montaggio con o senza maniglia antipanico

Dati per l'ordine

Codice

AZ/AZM 200-B40-RTAG2P1
Codice articolo (codice d'ordine)

101216399
EAN (European Article Number)

4030661407166
Numero eCl@ss, versione 12.0

27-27-26-06
Numero eCl@ss, versione 11.0

27-27-26-06
Numero eCl@ss, versione 9.0

27-27-26-06
Numero ETIM, versione 7.0

EC001487
Numero ETIM, versione 6.0

EC001487

Omologazioni - Prescrizioni

Osservazioni

Certificazione in connessione con dispositivi AZ/AZM 200

Dati generali

Materiale della custodia

Plastica, termoplastica rinforzata con fibra di vetro, autoestinguente
materiale dell'azionatore

pressofuso di zinco
materiale dell'apparecchio di comando

Alluminio, rivestimento di plastica
Materiale sblocco di fuga

Metallo, plastificato
Peso lordo

1.400 g

Dati generali - Caratteristiche

Sblocco di fuga

Sì
Sensore di rilevamento porta

Sì

Dati meccanici

Maniglia

Maniglia

manopola
Durata meccanica, minimo

1.000.000 manovre
Apertura porta

Destra
Forza di mantenimento in chiusura secondo EN ISO 14119

2.000 N
Forza di mantenimento in chiusura, massima {N}

2.600 N
Montaggio azionatore

Esterno

Dati meccanici - Dimensioni

Lunghezza della attuatore

37 mm
Larghezza della attuatore

230 mm
Altezza della attuatore

115 mm
Length of the emergency exit

60 mm
Larghezza della sblocco di fuga

115 mm
Altezza della sblocco di fuga

115 mm

Fornitura

Fornitura

L'interruttore / la ritenuta di sicurezza e l'azionatore vanno ordinati separatamente.
EU Conformity Declaration
Pdf
Dichiarazione di conformità UE LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Dichiarazione:Si dichiara con la presente che i seguenti componenti, sulla base della loro progettazione e costruzione, sono conformi ai requisiti delle direttive europee sotto elencate.
Denominaz. del componente:AZ 200
Tipo:vedere codice prodotto
Descrizione del componente:Interruttore di sicurezza per funzioni di sicurezza
Direttive rilevanti:Direttiva Macchine2006/42/CE
 Direttiva EMC2014/30/UE
 Direttiva RoHS2011/65/UE
Norme armonizzate correlate:EN 60947-5-3:2013
ISO 14119:2013
EN ISO 13849-1:2015
EN 61508 parti 1-7:2010
EN 62061:2005 + AC:2010 + A1:2013 + A2:2015
Organismo notificato per la certificazione:TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
Organismo notificato N.: 0035
Certificato CE di conformità del tipo:01/205/5122.02/20
Responsabile per la documentazione tecnica:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Luogo e data di emissione:Wuppertal, 26 febbraio 2020
 GRA_SIG_ksig-y24
 Firma del legale rappresentante
Philip Schmersal
Amministratore delegato

Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni

I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
