TV8S 521-11/11Z
TV8S 521-11/11Z
Téléchargements
| Désignation produit: TV8S 521-(1) |
| (1) | |

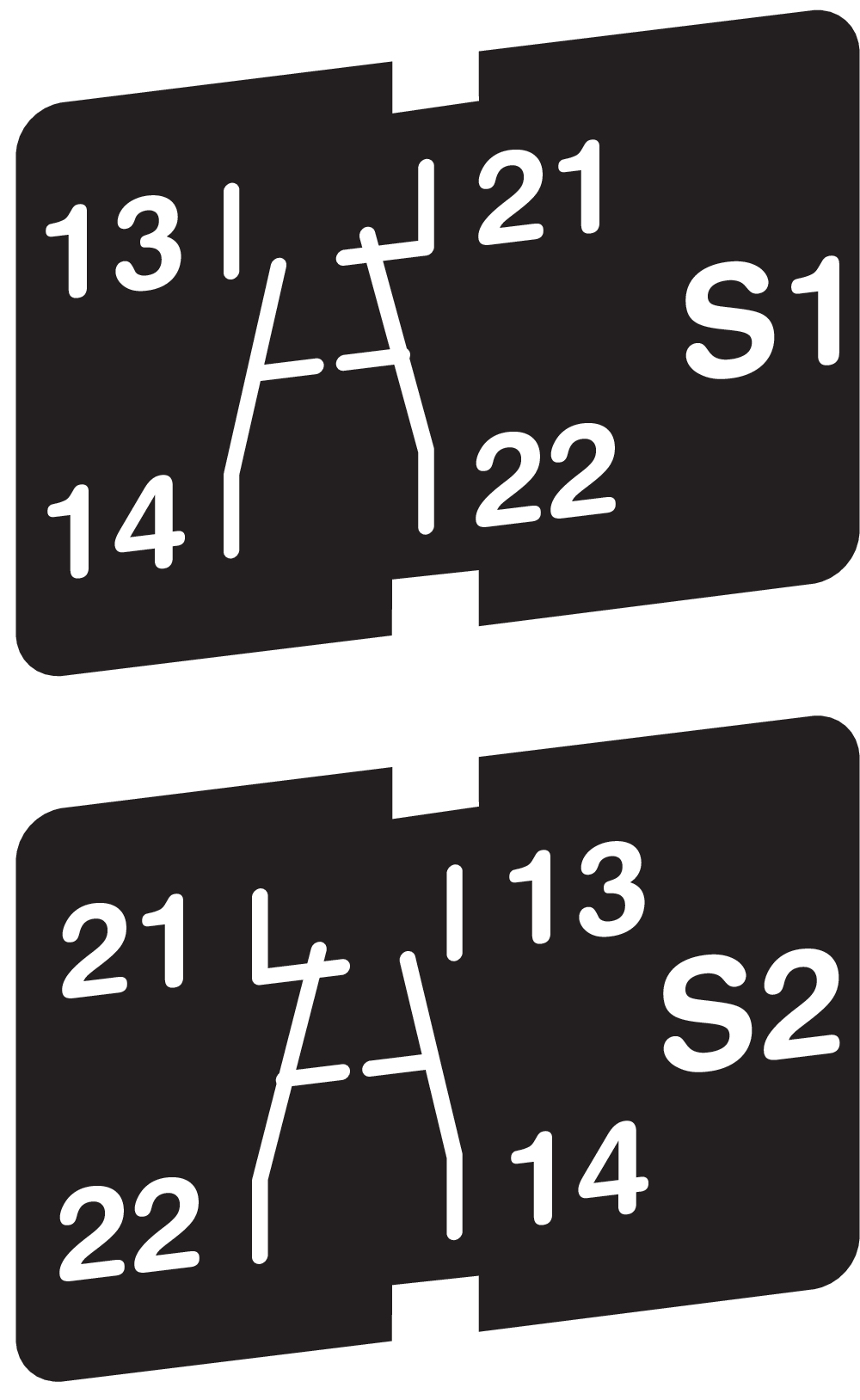

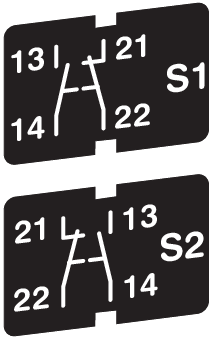

| 11/11 | Elément de contact 1: 1 contact NO / 1 contact NF>Elément de contact 2: 1 contact NO / 1 contact NF |
| 02/20 | Elément de contact 1: 2 contacts NF>Elément de contact 2: 2 contact NO |
- 2 entrées de câble M 16 x 1.5
- 2 interrupteurs dans un boîtier
- Boîtier métallique
- Excellente résistance à l"essence et à l"huile
- Montage indépendant des charnières
- 92 mm x 81,5 mm x 27 mm
- Montage variable du côté de la penture
- Fixation par écrou coulissant pour profilé, possible
- 2 canaux avec principe de surveillance différent
- Axe orientable de 360°
- Pour des portes avec charnière à gauche ou à droite
- Système à emboîtement (arbre denté)
Exemple de commande
| Désignation de type du produit |
TV8S 521-11/11Z |
| Référence d’article (n° de commande) |
101138421 |
| EAN (European Article Number) |
4030661281261 |
| eCl@ss number, version 12.0 |
27-27-06-09 |
| eCl@ss number, version 11.0 |
27-27-06-09 |
| Numéro eCl@ss, version 9.0 |
27-27-06-09 |
| ETIM number, version 7.0 |
EC002591 |
| ETIM number, version 6.0 |
EC002591 |
| Information supplémentaire (données de commande) |
Pour commander, il faut choisir d'abord l'interrupteur de sécurité désiré, puis l'accouplement à cardan approprié; pour l'accouplement à cardan K1 additionnellement la charnière correspondante F ou L. |
Homologations - Règlementations
| Certificats |
cULus |
Caractéristiques globales
| Matériau du boîtier |
Aluminium |
| Matériau du revêtement du boîtier |
laquée |
| Poids brut |
274 g |
Données générales - Caractéristiques
| Nombre de contacts auxiliaires |
2 |
| Nombre de contacts de sécurité |
1 |
Classification
| Normes de référence |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Durée d'utilisation |
20 année(s) |
Classification de sécurité - Sorties de sécurité
| B10D contact NF |
20.000.000 manœuvres |
Données mécaniques
| Durée de vie mécanique, min. |
1.000.000 manœuvres |
| Angle pour ouverture forcée |
14 ° |
| Trou de fixation pour l'arbre |
10 mm |
| Remarque (trou de fixation pour l'arbre) |
Denture intérieure |
| Couple pour ouverture forcée |
8 Nm |
Données mécaniques – technique de connexion
| Entrée de câble |
2 x M16 x 1,5 |
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
| Section du câble, min. |
1 x 0,75 mm² |
| Section du câble, max. |
1 x 1,5 mm² |
| Remarque (section du câble) |
Toutes les indications relatives à la section du câble sont embouts compris. |
Données mécaniques - Dimensions
| Longueur du capteur |
27 mm |
| Largeur du capteur |
92 mm |
| Hauteur du capteur |
81,5 mm |
Conditions ambiantes
| Etanchéité |
IP67 |
| Ambient temperature |
-25 ... +70 °C |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
250 VAC |
| Tension assignée de tenue aux chocs |
4 kV |
Données électriques
| Courant nominal thermique |
10 A |
| Catégorie d'utilisation: AC-15 |
230 VAC |
| Catégorie d'utilisation: AC-15 |
4 A |
| Catégorie d'utilisation DC-13 |
24 VDC |
| Catégorie d'utilisation DC-13 |
1 A |
| Elément de commutation |
Contact NO, contact NF |
| Principe de commutation |
contacts à action dépendante |
| Fréquence de manœuvres |
1.000 /h |
| Matériau des contacts, électriques |
Argent |
Remarque
| Remarque (en général) |
Accouplement à cardan pour compenser tout défaut d'alignement Point de commutation ajustable ultérieurement, avec charnière L |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Certificat UL
Télécharger la dernière version d'Adobe Reader
Photo du produit (photo individuelle de catalogue)
ID: ktv8sf02
| 471,8 kB | .jpg | 352.778 x 311.50300000000004 mm - 1000 x 883 px - 72 dpi
| 61,0 kB | .png | 74.083 x 65.26400000000001 mm - 210 x 185 px - 72 dpi
| 61,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 4,2 MB | .png | 169.333 x 149.52100000000002 mm - 2000 x 1766 px - 300 dpi
| 75,7 kB | .jpg | 123.47200000000001 x 109.00800000000001 mm - 350 x 309 px - 72 dpi
Plan d'encombrement composant de base

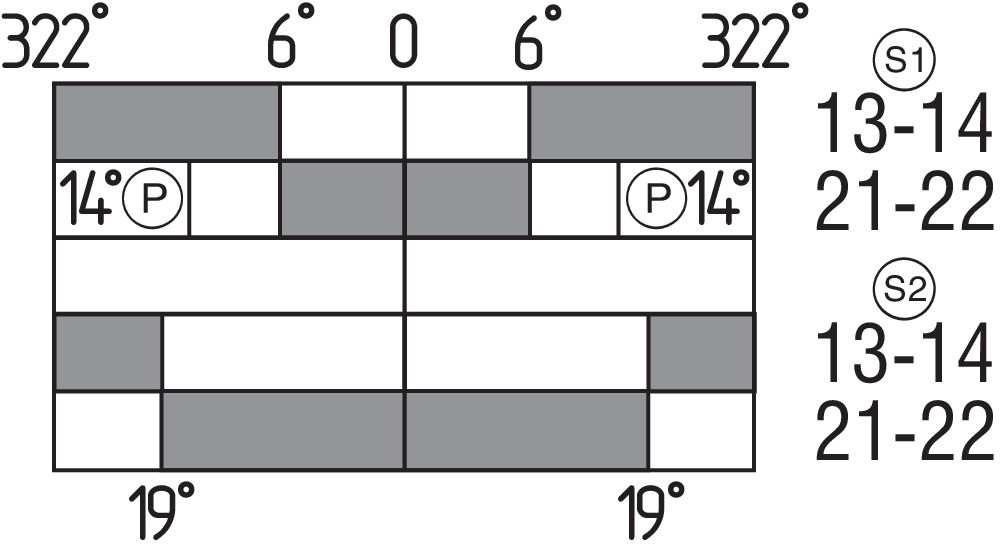

Diagramme des contacts
Contact fermé
Contact ouvert
Plage de réglage
Point de maintien
Course/angle d'ouverture forcéeDiagramme de contact
Surveillance du verrouillage Selon ISO 14119
contact NF à manoeuvre positive d'ouverture
actionné
non actionné
contact NO
contact NF
Principe de fonctionnement
101138412 UJ-K1
- Fixé par goujons en usine
- Accouplement à cardan pour compenser tout défaut d"alignement
101138413 AH 521
- Adjustable hinge
101138414 FH 521
- Fixed hinge
Schmersal France SAS, BP 18, 38181 Seyssins Cedex
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
